  1. #11
    $atyr
    Участник

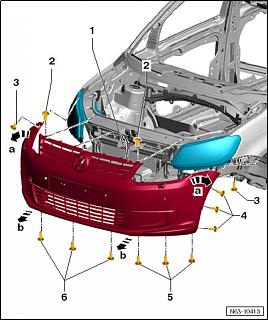

    Информация из ElsaWin

    – Выкрутить болты -2-.
    – Вывернуть в левой и правой колёсных арках винты -3- (направлены вверх).
    – Вывернуть в колёсных арках винты -4-.
    – Вывернуть винты -5- и -6- снизу.
    Для продолжения работ необходим помощник.
    – Извлечь облицовку переднего бампера -1- из защёлок направляющих на крыльях -стрелки а- слева и справа.
    – Вместе с помощником снять облицовку бампера -1-, без перекосов сдвинув её вперёд -стрелки b-.
    – Отсоединить разъёмы всех имеющихся электрических узлов.
    – Отсоединить шланги омывателя фар (если имеются)
    Миниатюры Миниатюры снять бампер на туране-n63-10413.jpg
    Последний раз редактировалось $atyr; 03.04.2012 в 17:03.

  2. #12
    mazman
    Участник
    $atyr, "Эльза врет и мой свет кирогаз")))слова из песни!
    На схеме показано, что бампер снимается как единое целое с центр.решоткой....
    Повторюсь решотка на 2012мг, остается на кузове и снимать ее незачем, где она соединяется с бампером посредством защелок-отметил желтым. Если делать нечего, при(для) снятии бампера можно и фары откинуть

    Последний раз редактировалось mazman; 03.04.2012 в 18:45.

  3. #13
    evgeniy-borisov1669
    Участник
    Цитата Сообщение от morok Посмотреть сообщение
    Ухтышка! Цветные картинки!!! Это в какой версии Эльзы?
    Это только для новых моделей цветные картинки. Для остальных ничего не изменилось и не изменится независимо от версии ELSA.

  4. #14
    $atyr
    Участник
    mazman, Кстати снимать удобнее вместе в решеткой

  5. #15
    Paul
    Участник
    Цитата Сообщение от wetrydgy Посмотреть сообщение
    njura, пользуйтесь -
    .....
    Ролик про фары. Поэтому важные ньюансы процесса снятия бампера просто пропущены.
    Вот сдесь Замена нижней части бампера 2003-2006 MY, снятие переднего бампера 2003-2006 MY человек тоже умолчал (или прсто не знал),
    это и побудило меня "выступить". Не получается вставить фотки в текст, поэтому ссылки в альбом.
    Речь идёт о самом первом "дорестайле" ( 2003-6г.)
    Намеренно не касаюсь разъёмов, шлангов и пр. сопутствующих процессов.
    Много писать не буду, просто смотрим. Что б было понятно - при снятом бампере.
    http://www.touran-club.ru/albums/id1911/676/36594t.jpg
    Это боковой кронштейн бампера ,пластмассовый, в нём металлическая защёлка-задвижка.
    http://www.touran-club.ru/albums/id1911/676/36595t.jpg
    Со стороны подкрылка подсовываем под пятку этой задвижки отвёртку и делаем "АП...!" И бампер расфиксирован.
    После этого тянем край бампера не вперёд, а в сторону ! Если вперёд - пренепременно потрёте красочку на уголочке (между крылом и фарой).
    http://www.touran-club.ru/albums/id1911/676/36599t.jpg

    Ну и процесс установки.

    Сверху или снизу натягивать "лифчик" значения не имеет. Следим чтоб не выпали пенопластовые вставки-подкладки. Подвешиваем , например, на два верхних болта.
    http://www.touran-club.ru/albums/id1911/676/36598t.jpg
    Заводим край бампера на кронштей не спереди, а со стороны и прижимаем. Можно даже хлопнуть, стукнуть...
    И задвигаем фиксатор. Одновременно придавливая бампер возле фары (на фото коленкой - вторая рука съёмкой занята)
    http://www.touran-club.ru/albums/id1911/676/36600t.jpg
    Весь смысл в язычке (конце) этой задвижки, который всё время старется проскочить мимо соответствующей щели в бампере. И тогда уголок между крылом и фарой будет некрасиво оттопыриваться.
    Вот он этот "язычёк":
    http://www.touran-club.ru/albums/id1911/676/36597t.jpg
    А вот - его нет !
    http://www.touran-club.ru/albums/id1911/676/36596t.jpg
    Всё! Бампер зафиксирован .
    http://www.touran-club.ru/albums/id1911/676/36601t.jpg
    Остаётся прикрутить всё что закручивается.
    Последний раз редактировалось Paul; 24.06.2014 в 10:26.

  6. #16
    status974
    Участник
    Цитата Сообщение от wetrydgy Посмотреть сообщение
    njura, пользуйтесь -
    И не забываем поблагодарить Ром и к за размещение этой ссыли в ФАКе ( viewtopic.php?f=6&t=822 )
    как он лехко там решетку снял! Я чуть пальцы себе не выломал, но так и не снял ее! Она прикручена или на защелках?

  7. #17
    ant 787
    Член Клуба
    Цитата Сообщение от status974 Посмотреть сообщение
    Она прикручена или на защелках
    Вы про которую решетку?

  8. #18
    status974
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    Вы про которую решетку?
    Про верхнюю, с эмблемой которая.

  9. #19
    Buddy
    Член Клуба
    status974, да всего 4 самореза выкрутить и она ваша.

  10. #20
    status974
    Участник
    Цитата Сообщение от Buddy Посмотреть сообщение
    status974, да всего 4 самореза выкрутить и она ваша.
    а где они, эти секретные саморезы? Что-то я их не нашел... Помню верх решетки у меня отодвигался, а низ жестко так стоял. И никаких саморезов не видно((. Кто-то даже так и ставил сетку, с откинутым верхом решетки, а низ оставался на месте. Для удобства он установил распорку в верхней части)).
