электродвигатель привода заслонки впускного коллектора

Страница 4 из 4 ПерваяПервая ... 234
Показано с 31 по 40 из 40
  1. #31
    serg_w
    Участник
    nikita-182, проверь предохранитель под капотом SB8=10А. Он расположен сразу над серым реле с номером 458. Это питание привода ДЗ (AZV, AVQ, BKC, BKD).
    Удачи! Звони.

  2. #32
    alex64
    Член Клуба
    Уважаемые, Вы ничего не перепутали? Электродвигатель привода заслонок впускных каналов V157 находится на правой стороне двигателя, сами 4 заслонки внутри коллектора и посмотреть на них сложно, а пол темы посвящено Блоку дроссельной заслонки J338.

  3. #33
    serg_w
    Участник
    alex64, давай не будем путать яйца со сметаной.
    Сообщение Никиты:

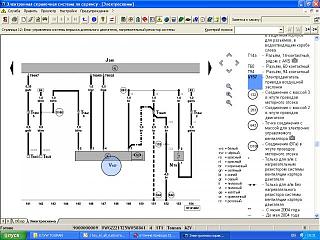

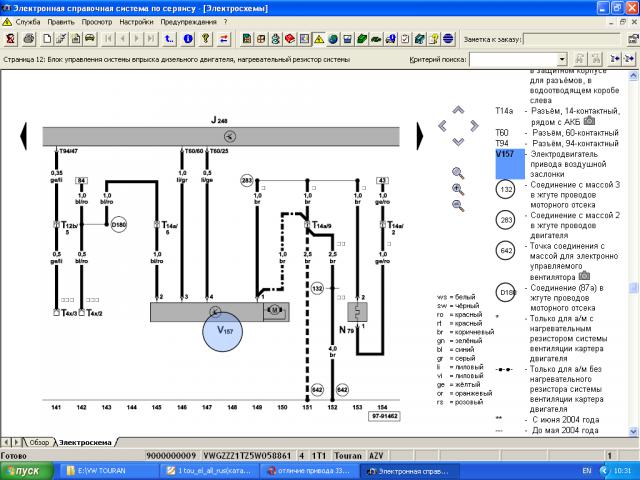

    19558 - Электродвигатель привода заслонки впускного коллектора-V157
    P3102 - 000 - нет сигнала

    В 1,9 & 2,0 тди используется привод ДЗ V157. Если есть другая инфа - поделись.
    Миниатюры Миниатюры электродвигатель привода заслонки впускного коллектора-1.jpg

  4. #34
    serg_w
    Участник
    alex64, я уже грешным делом подумал: "... то ли я дурак, то ли лыжи не едут!"(Витя Сумрак, он же С.Безруков)
    Да, действительно! Есть такой J338-Блок дросельной заслонки с G186-Электроприводом дросельной заслонки. Но это для БЕНЗИНОВОГО ДВИГАТЕЛЯ!
    В нашем случае дизель и там V157.
    Яйца те же, но для разных систем двигателя! Их даже назвали по-разному, да бы не путаться.

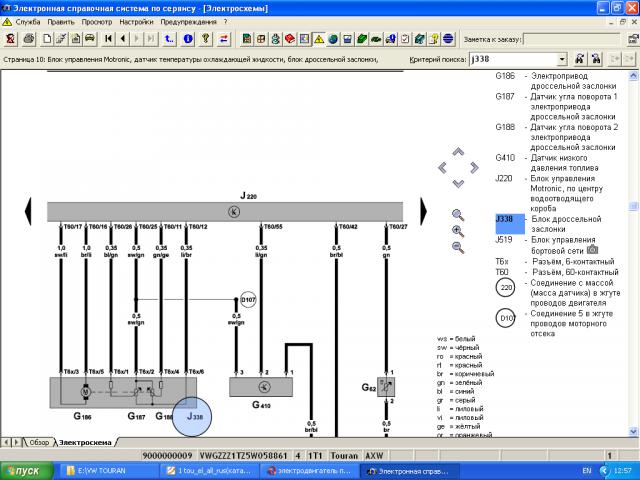

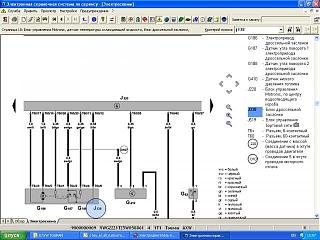

    Вот кусок бензиновой схемы на AXW 2,0
    Миниатюры Миниатюры электродвигатель привода заслонки впускного коллектора-2.jpg

  5. #35
    alex64
    Член Клуба
    Да я ещё юный дизелист. Сам капот не открывал.

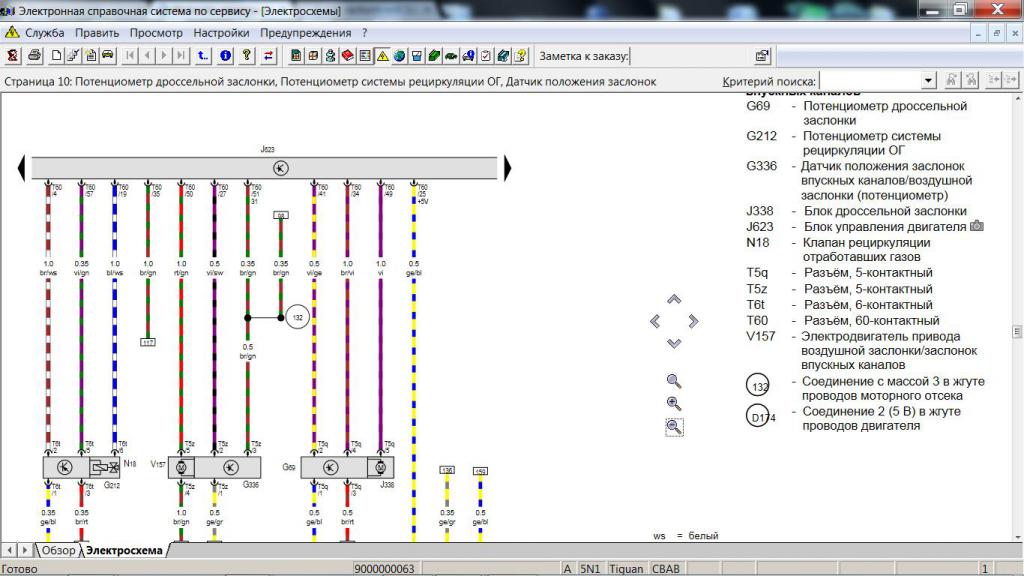

    Читал мурзилки под номерами 403 и 420 ну и наткнулся
    электродвигатель привода заслонки впускного коллектора-01.jpg

  6. #36
    nikita-182
    Участник
    в общем, поменял предохранитель, на 10А сгорел, поставил новый на 10А, он тут же перегорел, поставил на 15А, всё было норм.
    Сергей (serg_w), сказал, что лучше поставить нормальный на 10А, а то могут быть проблемы с проводкой.
    я поставил, в тот же день он перегорел, поставил на 15А, не работает дроссель всё равно, предохранитель не перегорает (на 15А), выбивает две ошибки:
    19559 - Электродвигатель привода заслонки впускного коллектора -V157
    P3103 - 000 - неисправен
    Стоп-кадр:
    Об/мин: 0 /min
    Крутящий момент: 0.0 Nm
    Скорость: 0.0 km/h
    Нагрузка: 0.0 %
    Напряжение: 12.16 V
    Бин.биты: 00001100
    Крутящий момент: 0.0 Nm
    Крутящий момент: 160.0 Nm

    17075 - Управление вентилятором радиатора 1
    P0691 - 000 - короткое замыкание на массу - Непостоянно
    Стоп-кадр:
    Об/мин: 945 /min
    Крутящий момент: 28.0 Nm
    Скорость: 2.0 km/h
    Нагрузка: 0.0 %
    Напряжение: 14.14 V
    Бин.биты: 00001100
    Температура: 82.8°C
    Раб-й цикл: 9.6 %
    вентиляторы работают, питание на фишку заслонки поступает на три зубчика - 12V, а один - заземление, насколько я понимаю, но дроссельная заслонка не работает.
    накрылась значит?
    ошибки удалял, появляются.
    эти две ошибки всегда вместе идут, даже когда с предохранителем в самом начале были проблемы

  7. #37
    Nester
    Участник
    nikita-182, Такое проходит каждый... Погляди внимательно жгут проводов под капотом от кузова (лонжерона) до двигателя. В районе стартера, они часто перетираются и начинают коротить, обрываться... по поводу дроссельной заслонки не парься, отключи её и прокатись с ветерком и не работающим EGR. ) Заслонка на дизеле выполняет другую роль.

  8. #38
    serg_w
    Участник
    nikita-182, сними патрубок перед ДЗ и посмотри как закрывается заслонка. Если она не двигается, но совершает "потуги", тогда сорваны зубья в шестерне.
    В сообщении #33, я привел схему ДЗ V157.
    1 вывод = корпус;
    2 вывод = питание +12В;
    3 и 4 выводы потенциометра. Информация о закрытом и открытом положении.

  9. #39
    nikita-182
    Участник
    Цитата Сообщение от serg_w Посмотреть сообщение
    nikita-182, сними патрубок перед ДЗ и посмотри как закрывается заслонка. Если она не двигается, но совершает "потуги", тогда сорваны зубья в шестерне.
    В сообщении #33, я привел схему ДЗ V157.
    1 вывод = корпус;
    2 вывод = питание +12В;
    3 и 4 выводы потенциометра. Информация о закрытом и открытом положении.
    в смысле снять ЕГР и посмотреть?
    ибо патрубок на быстросъемах идёт снизу заслонки

  10. #40
    serg_w
    Участник
    Цитата Сообщение от nikita-182 Посмотреть сообщение
    в смысле снять ЕГР и посмотреть?
    ибо патрубок на быстросъемах идёт снизу заслонки
    Правильно! Сними и посмотри с помощью зеркала. Палец совать в ДЗ не советую!
