  1. #1
    anders55
    Участник

    FAQ по дискам на Touran

    Все диски имеют Диаметр центров крепёжных отверстий: 112 мм, Число отверстий для болтов: 5, Центральное отверстие - 57,1 мм.

    Диски на 18"

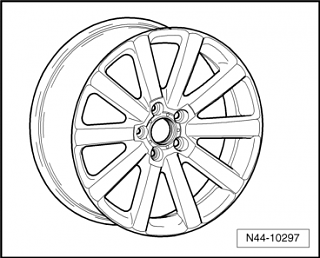

    1T0 601 025 N - Алюминиевый колёсный диск „OMANYT“
    Только для автомобилей со спортивной подвеской, углом развала задних колёс -1°20' и расширителями задних колёсных арок (FLAPS)
    FAQ по дискам на Touran-omanyt.png
    Размерность: 71/2 J x 18
    Вылет (ET), мм: 49
    Нагрузка на колесо, кг: 630

    Диски на 17"

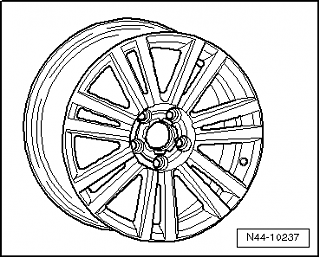

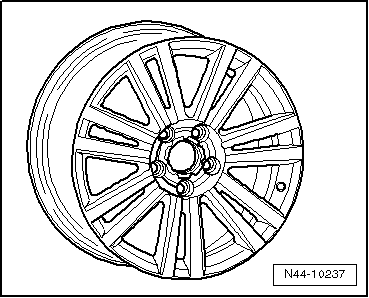

    1T0 601 025 F - Алюминиевый колёсный диск „NARDO“
    Только для а/м со спортивной подвеской и расширителями колёсных арок (FLAPS)
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-nardo.png
    Размерность: 7 J x 17
    Вылет (ET), мм: 47
    Нагрузка на колесо, кг: 615

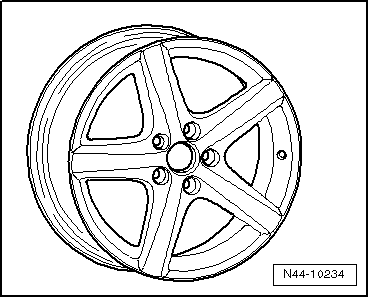

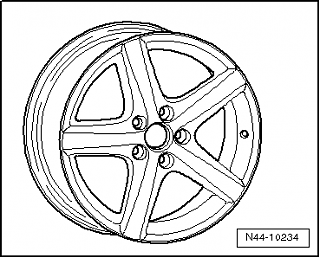

    1T0 601 025 H - Алюминиевый колёсный диск „AVIGNON“
    Только для а/м со спортивной подвеской и расширителями колёсных арок (FLAPS)
    FAQ по дискам на Touran-avignon.png
    Размерность: 7 J x 17
    Вылет (ET), мм: 47
    Нагрузка на колесо, кг: 630

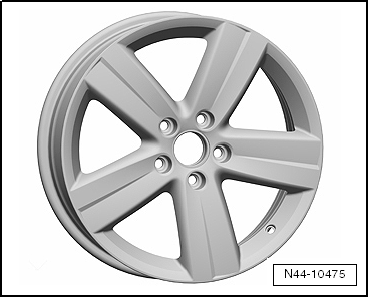

    1T0 601 025 T - Алюминиевый колёсный диск „OAKLAND“
    Только для а/м со спортивной подвеской и расширителями колёсных арок (FLAPS)
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-oakland.png
    Размерность: 7 J x 17
    Вылет (ET), мм: 47
    Нагрузка на колесо, кг: 615

    1K0 601 025 N - Алюминиевый колёсный диск „MERIBEL“ Зимнее колесо 205/50/17
    Только для автомобилей с максимально допустимой нагрузкой на ось до 1230 кг
    FAQ по дискам на Touran-meribel.png
    Размерность: 6 J x 17
    Вылет (ET), мм: 48,5
    Нагрузка на колесо, кг: 615

    Диски на 16"

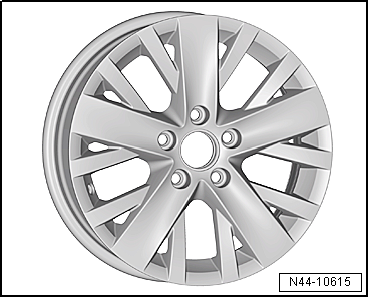

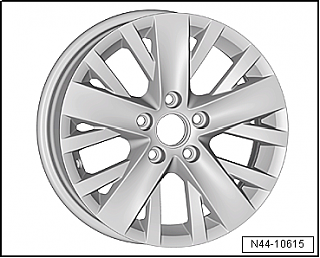

    5K0 601 025 AL - Алюминиевый колёсный диск „SPOKANE“
    Только для автомобилей с максимально допустимой нагрузкой на ось до 1230 кг
    FAQ по дискам на Touran-spokane.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

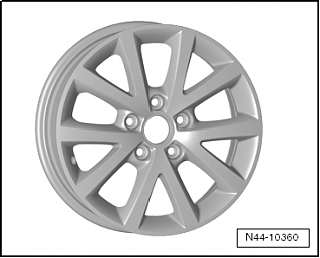

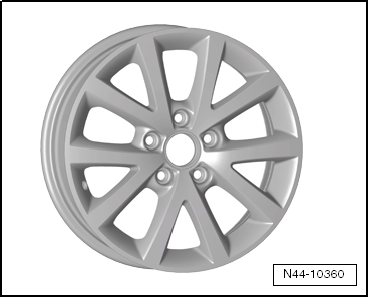

    1K0 601 025 CJ - Алюминиевый колёсный диск „SENDONABLACK“(цвет чёрный/полированый)
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-sedonablack.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

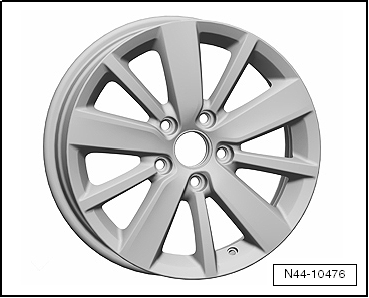

    5K0 601 025 S - Алюминиевый колёсный диск „PESCARO“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-pescaro.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

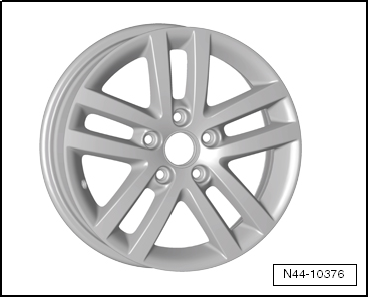

    5K0 601 025 E - Алюминиевый колёсный диск „CLEVELAND“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-cleveland.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

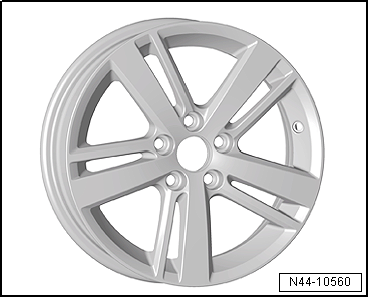

    5K0 601 025 AH - Алюминиевый колёсный диск „STRATFORD“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-stratford.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615
    Последний раз редактировалось anders55; 10.04.2014 в 16:50.

  2. #2
    anders55
    Автор темы

    Попробую сделать FAQ по дискам на Touran

    резерв

  3. #3
    anders55
    Автор темы

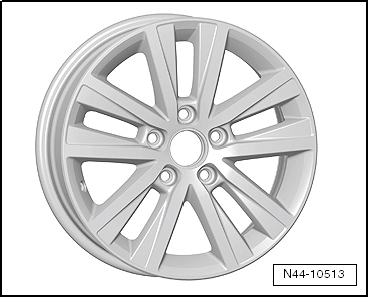

    5K0 601 025 AE - Алюминиевый колёсный диск „ESTRADA“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-estrada.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

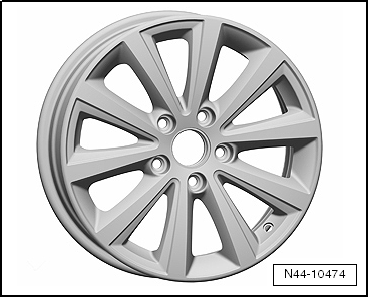

    1T0 601 025 S - Алюминиевый колёсный диск „SACRAMENTO“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-sacramento.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

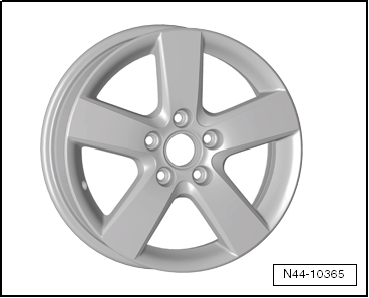

    1T0 601 025 R - Алюминиевый колёсный диск „MUGELLO“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-mugello.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

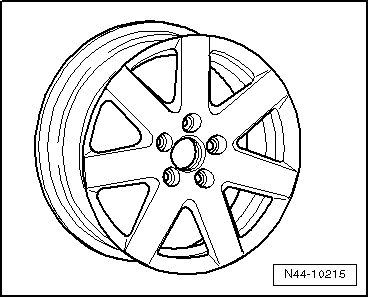

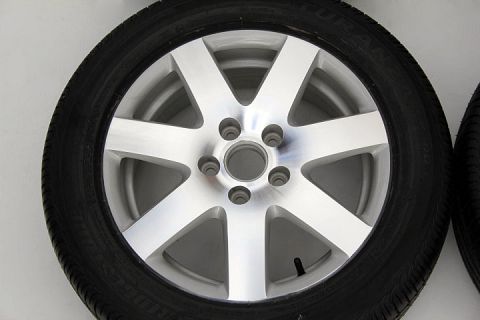

    1K0 601 025 P - Алюминиевый колёсный диск „SILVERSTONE“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-silverstone.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

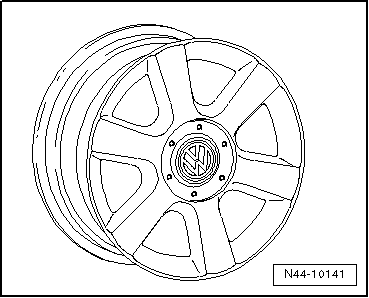

    1T0 601 025 C - Алюминиевый колёсный диск „HOCKENHEIM“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-hockenheim.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

    1K0 601 025 BS - Алюминиевый колёсный диск „SEDONA“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-sedonablack.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

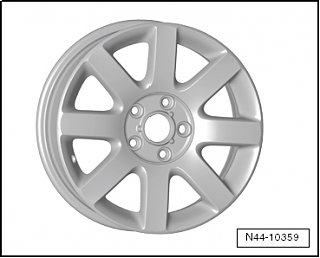

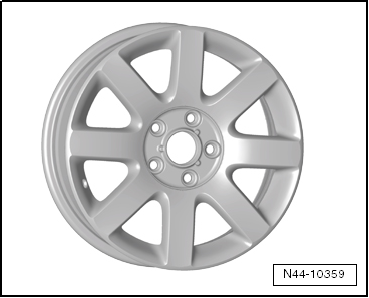

    1K0 601 025 BR, 1K0 601 025 R - Алюминиевый колёсный диск „MAGNY COURS“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-magny-cours.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

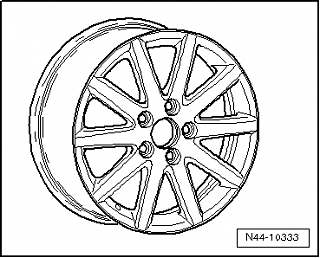

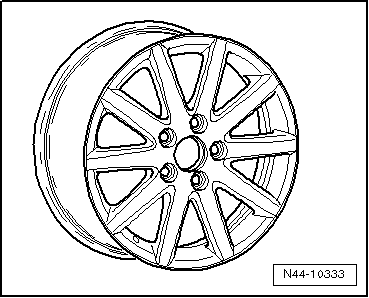

    1K0 601 025 BC, 1K0 601 025 F - Алюминиевый колёсный диск „TORONTO“

    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-toronto.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

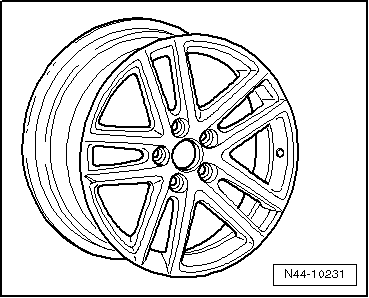

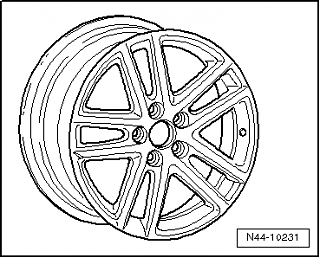

    1K0 601 025 AJ, 1K0 601 025 BM - Алюминиевый колёсный диск „ATLANTA“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-atlanta.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

    1K0 601 027 J, 1K0 601 027 K - Стальной колёсный диск
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-stal.png
    Размерность: 61/2 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615
    Последний раз редактировалось anders55; 04.04.2014 в 12:59.

  4. #4
    anders55
    Автор темы

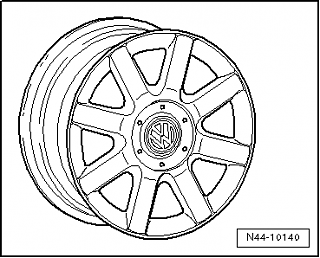

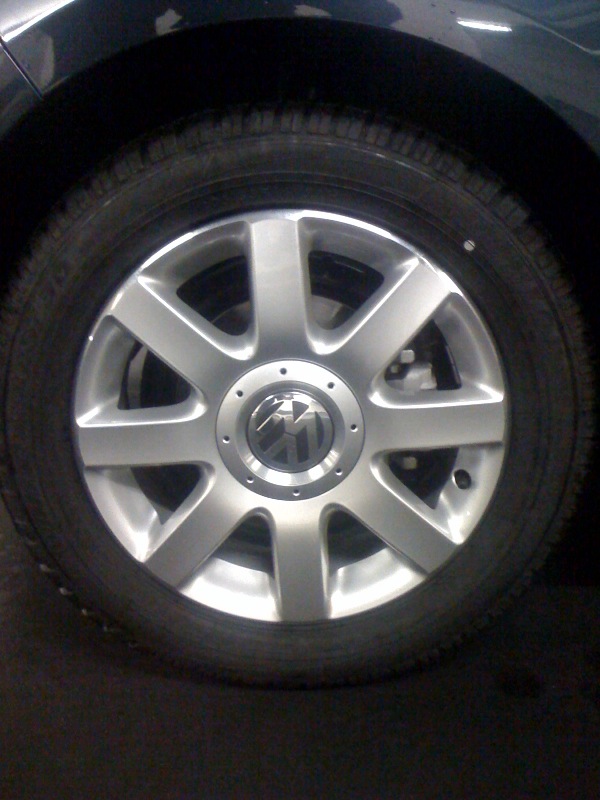

    1K0 601 025 Q - Алюминиевый колёсный диск „DAVOS“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг
    FAQ по дискам на Touran-davos-1-.png
    Размерность: 6 J x 16 EH2 1)
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 615

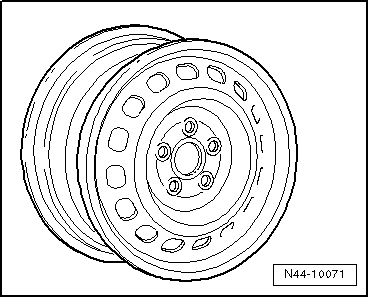

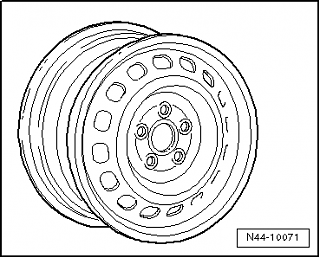

    8P0 601 027 - Стальной колёсный диск
    Только для автомобилей с максимально допустимой нагрузкой на ось 1200 кг
    FAQ по дискам на Touran-stal6.png
    Размерность: 6 J x 16
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 600

    Диски на 15"

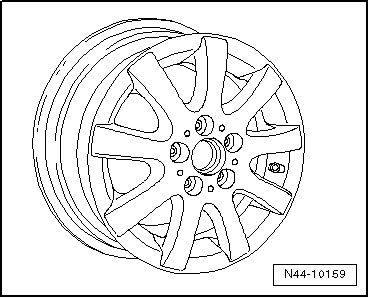

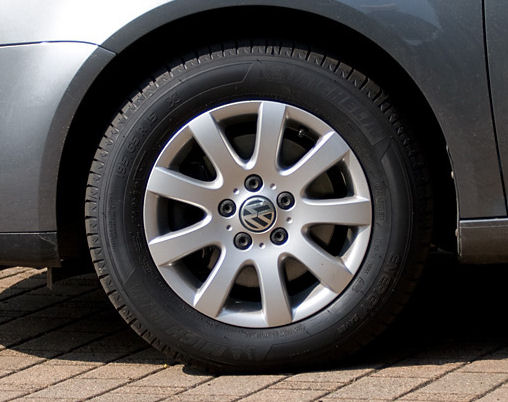

    1K0 601 025 A, 1K0 601 025 AQ - Алюминиевый колёсный диск „MISANO“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1200 кг

    FAQ по дискам на Touran-misano.png
    Размерность: 61/2 J x 15
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 600

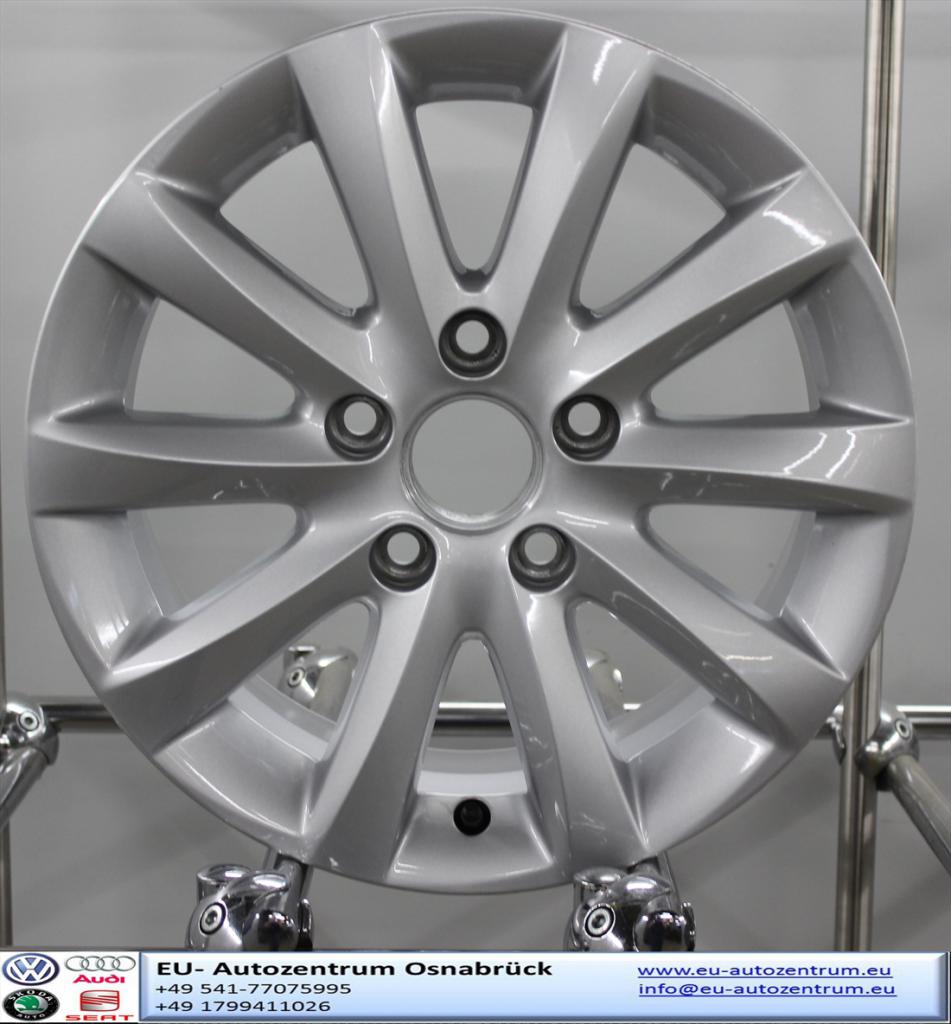

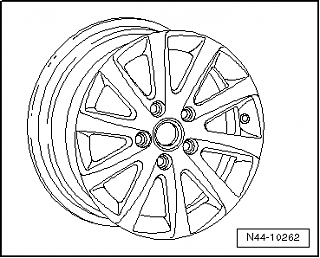

    1K0 601 025 AK, 1K0 601 025 CA - Алюминиевый колёсный диск „BRISTOL“
    Только для автомобилей с максимально допустимой нагрузкой на ось 1200 кг
    FAQ по дискам на Touran-bristol.png
    Размерность: 61/2 J x 15
    Вылет (ET), мм: 50
    Нагрузка на колесо, кг: 600

    1K0 601 027 T, 1K0 601 027 AG - Стальной колёсный диск
    Только для автомобилей с максимально допустимой нагрузкой на ось 1230 кг

    Нажмите на изображение для увеличения.

Название:	stal6.png
Просмотров:	275
Размер:	5.9 Кб
ID:	34596
    Размерность: 6 J x 15
    Вылет (ET), мм: 47
    Нагрузка на колесо, кг: 615

    2K0 601 027 - Стальной колёсный диск

    Нажмите на изображение для увеличения.

Название:	stal6.png
Просмотров:	275
Размер:	5.9 Кб
ID:	34596
    Размерность: 6 J x 15
    Вылет (ET), мм: 47
    Нагрузка на колесо, кг: 650


    Диски 17" Cross Touran разноширокие

    1T0 601 025 E - Алюминиевый колёсный диск „FUNPLAY 6“
    Только для автомобилей с максимально допустимой нагрузкой на ось до 1230 кг

    FAQ по дискам на Touran-funplay.png
    Размерность: 61/2 J x 17
    Вылет (ET), мм: 42
    Нагрузка на колесо, кг: 615

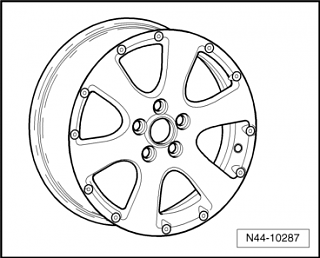

    1T0 601 025 J - Алюминиевый колёсный диск „FUNPLAY 6“
    Только для автомобилей с максимально допустимой нагрузкой на ось до 1230 кг

    Нажмите на изображение для увеличения.

Название:	funplay.png
Просмотров:	153
Размер:	21.9 Кб
ID:	34599
    Размерность: 8 J x 17
    Вылет (ET), мм: 37
    Нагрузка на колесо, кг: 615

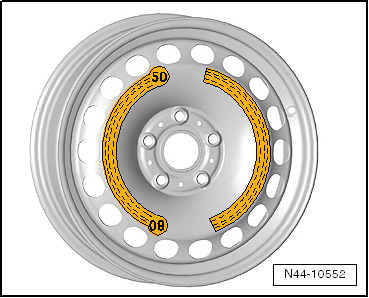

    Докатным запасным колесом оснащались только автомобили с 2003 модельного года по 2010 модельный год
    Колёсный диск 3 1/2 J x 18 ET 25
    Шины T125/70 R 18 99M
    Goodyear Conv. Spare
    Continental CST 17

    FAQ по дискам на Touran-dokat.png
    - В зависимости от комплектации вместо запасного колеса может использоваться резервное колесо с описанной выше наклейкой.
    - Запасное/резервное колесо можно использовать только в течение короткого времени. Поэтому его необходимо как можно быстрее заменить нормальным колесом.
    - После монтажа запасного/резервного колеса необходимо как можно быстрее проверить давление в шинах.
    - Значения давления в шинах приведены в табличке, расположенной на внутренней стороне лючка бензобака или на стойке В со стороны водителя.
    - Необходимо строго соблюдать ограничение скорости, указанное на запасном колесе („MAX 80 km/h“ или „MAX 50 mph“).
    - Избегать резких ускорений, интенсивного торможения и быстрого прохождения поворотов.
    - Не устанавливать на автомобиль больше одного запасного/резервного колеса.
    - Использование цепей противоскольжения на запасном колесе по техническим причинами недопустимо.
    - Если необходимо смонтировать цепи противоскольжения при неполадке переднего колеса, установить запасное колесо на заднюю ось. Освободившееся заднее колесо установить вместо неисправного переднего колеса.

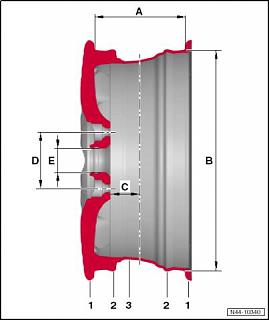

    Конструкция диска

    FAQ по дискам на Touran-lschtyek.jpg
    1 - Закраина обода
    упор для бокового борта шины
    2 - Хамп (H2) на обеих полках диска
    при движении на кривых предотвращает соскальзывание шины с плеч диска
    при использовании шин Runflat предписан повышенный хампом (ЕН2) → Глава
    3 - Монтажный ручей
    облегчает шиномонтаж
    A - Ширина диска
    расстояние между посадочными поверхностями обоих бортовых закраин
    размеры в дюймах
    B - Диаметр колёсного диска
    расстояние между посадочными поверхностями противолежащих плеч шины
    размеры в дюймах
    C - Вылет
    расстояние между вертикальной осью, проходящей через центр колеса, и внутренней поверхностью колеса
    размеры в мм
    D - Диаметр центров крепёжных отверстий
    диаметр указан над отверстиями под колёсные болты
    размеры в мм
    E - Центральное отверстие
    предназначено для центрировки
    размеры в мм


    Добавлю некоторые детали, так или иначе связаные с эксплуатацией колёсных дисков!


    БОЛТ колесный Volkswagen
    Размеры: M14X1.5X27
    Подходит для литых и штампованых дисков!
    Каталожный Номер : WHT001812


    КОЛПАЧОК БОЛТА КОЛЕСА
    Каталожный Номер:1K06011739B9


    Комплект колесных болтов-секреток
    Название: sekretki.png
Просмотров: 2449

Размер: 85.9 Кб
    Каталожный Номер: 000 071 597


    Комплект чехлов для шин(где-то встречал информацию, что колёса 17" с трудом помещаются!)
    Название: chehly.png
Просмотров: 2459

Размер: 133.0 Кб
    Четыре чехла для шин снабжены ручкой для переноски, дополнительным чехлом для колесных болтов,
    а также упрощающими идентификацию колес обозначениями. Предназначены для шин и колес в сборе до 18
    дюймов с шириной шины до 245 мм и максимальной длиной ее окружности 2100 мм.
    Каталожный Номер: 000 073 900
    Последний раз редактировалось Ром и к; 05.04.2014 в 19:35.

  5. #5
    anders55
    Автор темы
    В брошюре по Турану от дилера есть диски, которых нет в программе! - например:

    1T4 071 497 666 Легкосплавный диск Goal
    Название: goal.png
Просмотров: 2461

Размер: 118.5 Кб
    Размер диска: 7.5 J x 17", ET 50,
    Цвет: Серебряный бриллиант

    1T4 071 497 V7U Легкосплавный диск Goal
    Название: goal black.png
Просмотров: 2500

Размер: 114.3 Кб
    Размер диска: 7.5 J x 17", ET 50,
    Цвет: Антрацит
    Последний раз редактировалось Ром и к; 05.04.2014 в 19:21.

  6. #6
    morok
    Участник
    Ещё картинки живьём

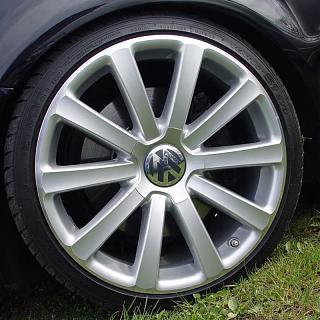

    Оманит

    FAQ по дискам на Touran-omanyt.jpg

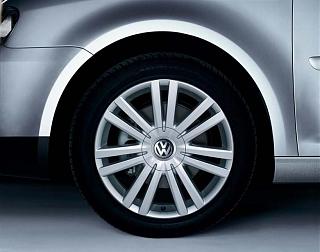

    Нардо

    FAQ по дискам на Touran-1t0601025f_8z8.jpg

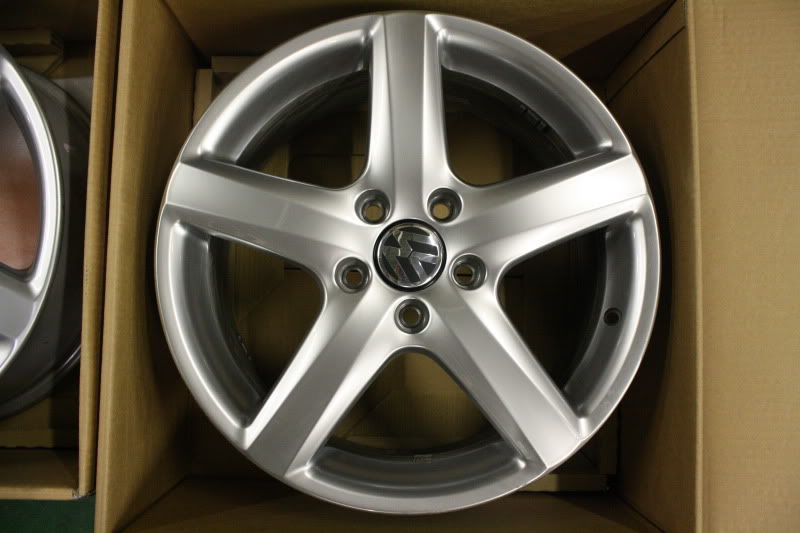

    Авиньён

    FAQ по дискам на Touran-img_3095.jpg

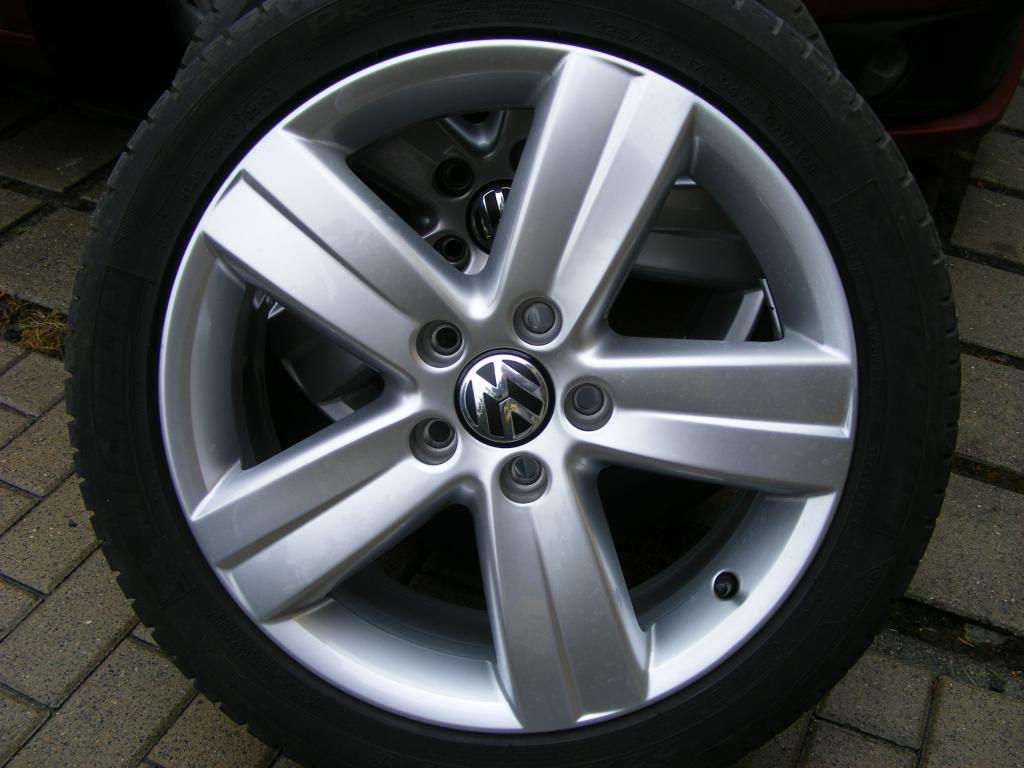

    Окланд

    FAQ по дискам на Touran-touran-alu-17-006

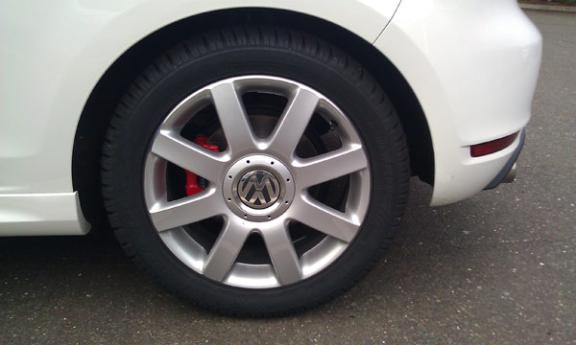

    Мерибель

    FAQ по дискам на Touran-001e0071-0000-0000-0000

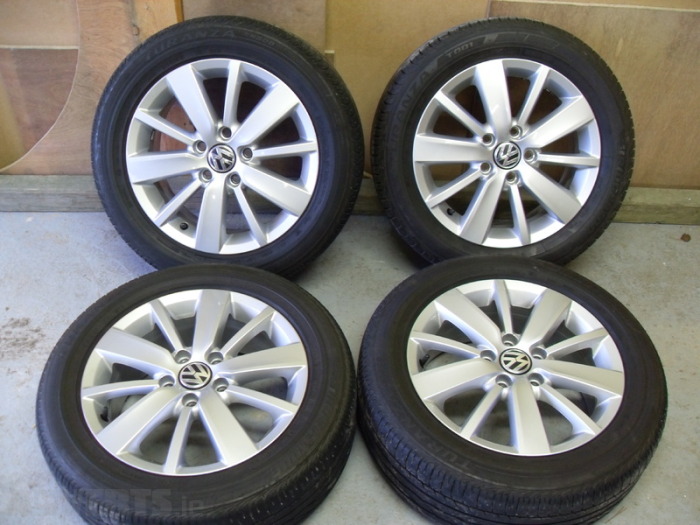

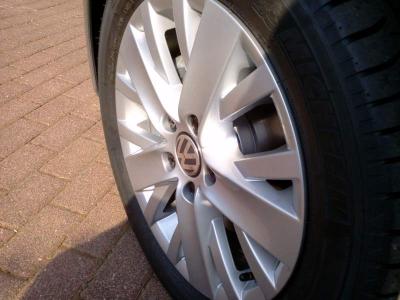

    Споканэ

    FAQ по дискам на Touran-vw_alufelgen_spokane_6_5jx16_mit.jpg

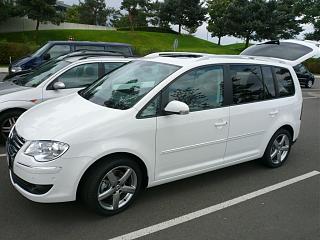

    Миниатюры Миниатюры FAQ по дискам на Touran-touri-kleiner-16632.jpg
    Последний раз редактировалось morok; 04.04.2014 в 11:16.

  7. #7
    morok
    Участник
    Пескаро

    FAQ по дискам на Touran-zdgxymexzwywnmnjzte4owe1nmyyyjcwmzvizjlmzgqyrqhafdfo1xpvvqj_ntipahr0cdovl21lzglhlmfkc2ltzy5jb20vnja4ymyznty1mdzim2rlmwm2otazyjm4ywflzte3ntrknmjhyti3mtaxote5yjmxm2rjmdawnmy2nzhknjdjyy5qcgd8fduynxx8fhx8ahr0cdovl3d3dy5h.jpg

    Кливленд

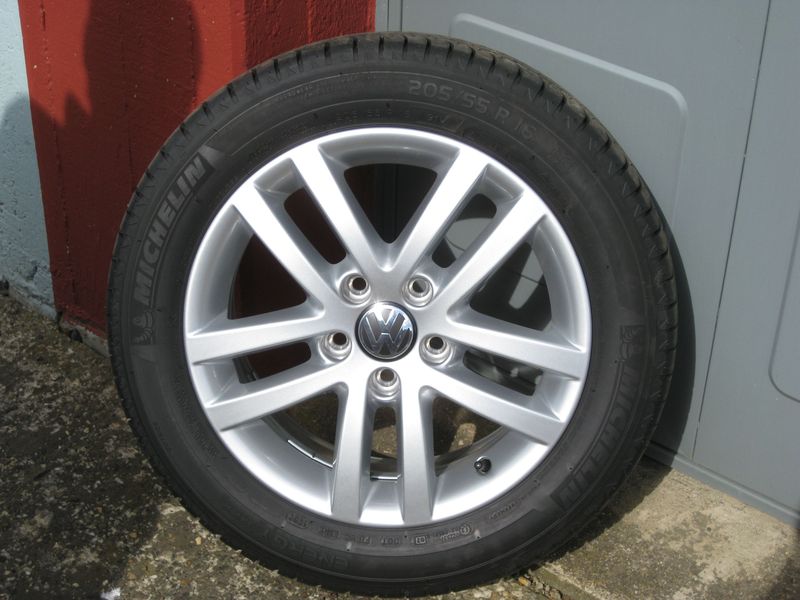

    FAQ по дискам на Touran-felgen1-8848.jpg

    Стрэдфорд

    FAQ по дискам на Touran-51f631fac50a5.jpg

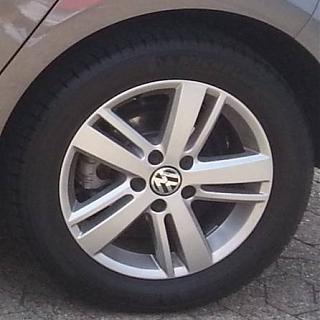

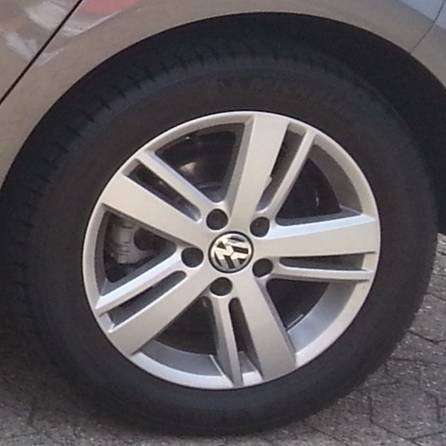

    Эстрада

    FAQ по дискам на Touran-dsc01185uxcbc.jpg

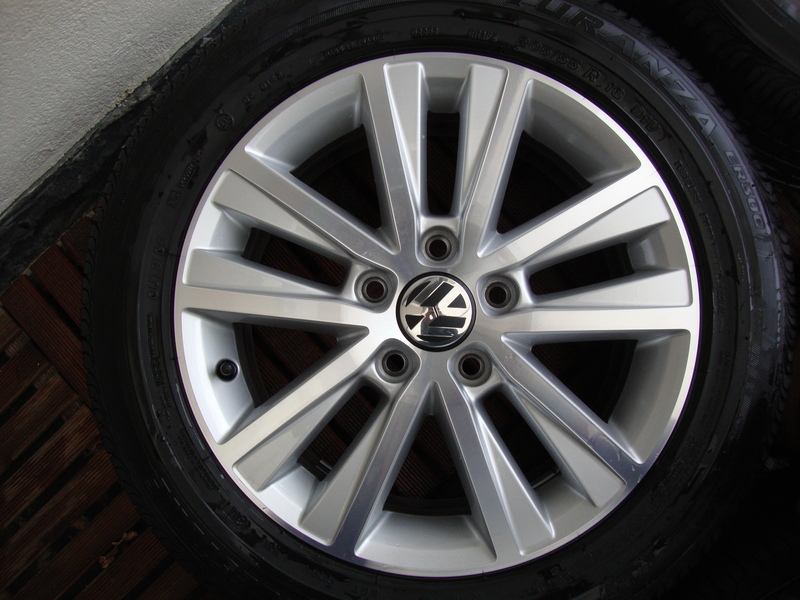

    Сакраменто

    FAQ по дискам на Touran-golf-gtd-020a-6389725485588319608.jpg

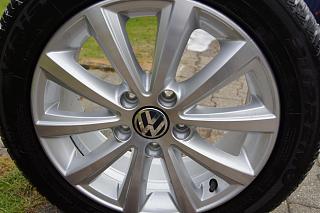

    Муджелло

    FAQ по дискам на Touran-27022011673-2671001884138934586.jpg

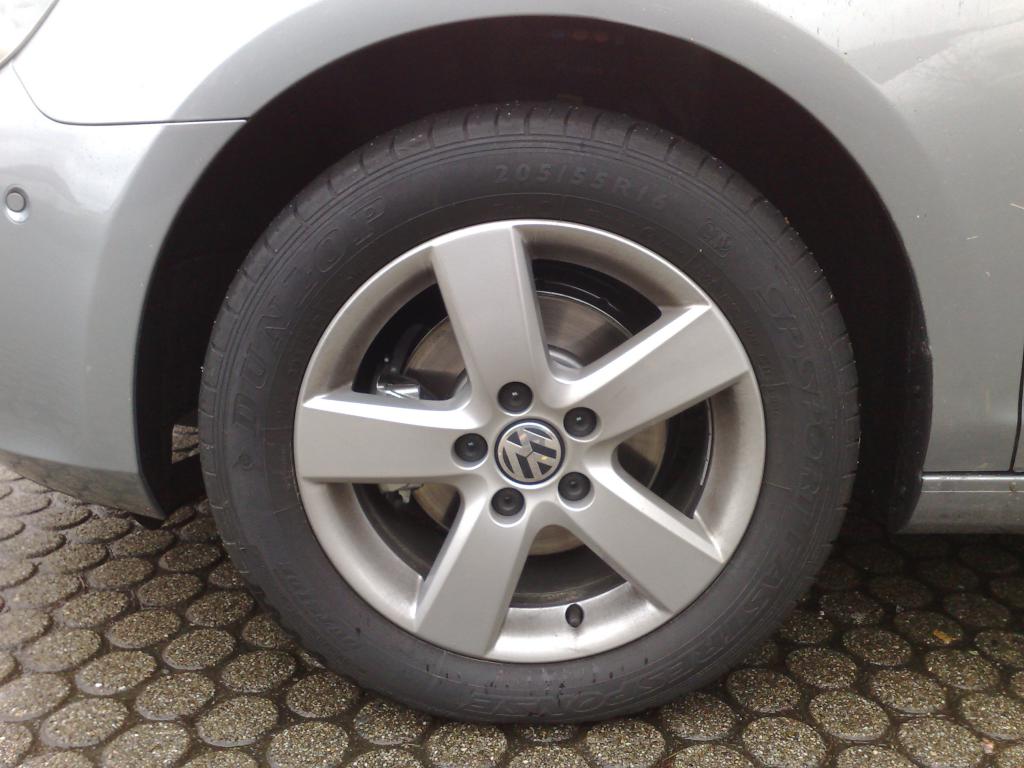

    Последний раз редактировалось Allex; 04.04.2014 в 13:12.

  8. #8
    Allex
    Супер-модератор
    anders55, Когда закончите, то Олег, потом перепостит свои сообщения с фотографиями после Ваших. Всем остальным просьба не писать, пока не закончат наполнение ФАК

  9. #9
    morok
    Участник
    SILVERSTONE

    FAQ по дискам на Touran-1k0601025p-14.jpg

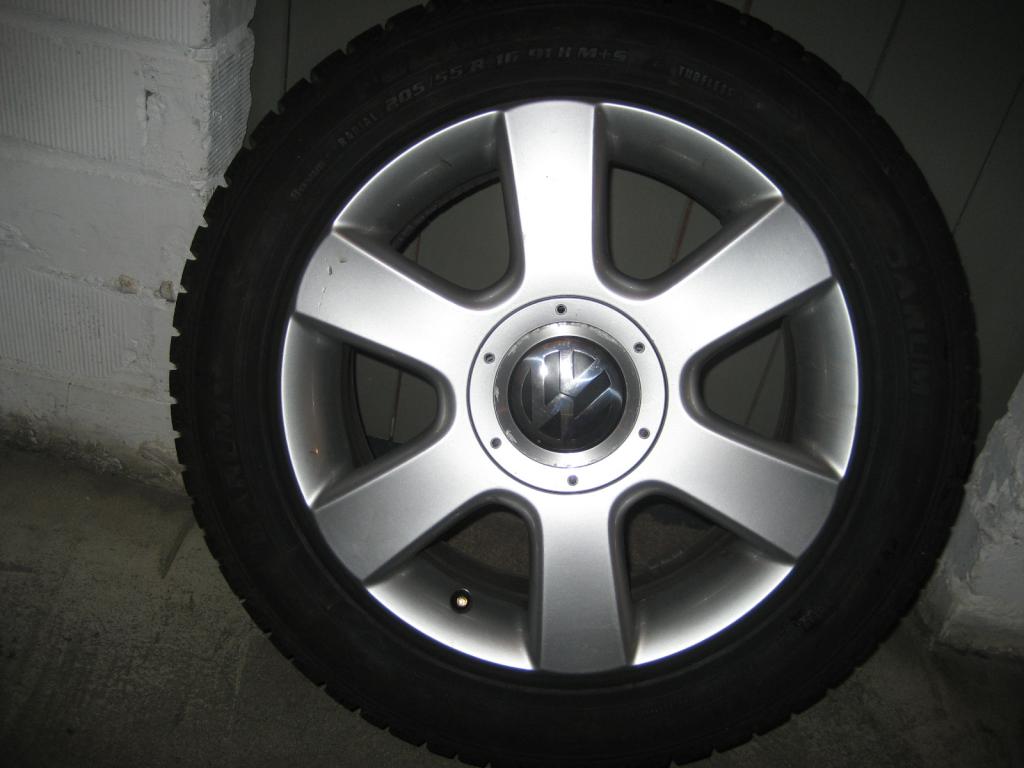

    Хоккенхайм

    FAQ по дискам на Touran-bild-21310.jpg

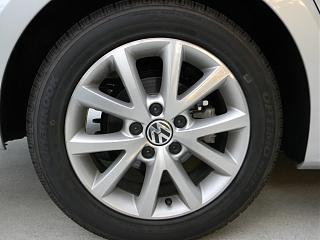

    SEDONA

    FAQ по дискам на Touran-dscn0538.jpg

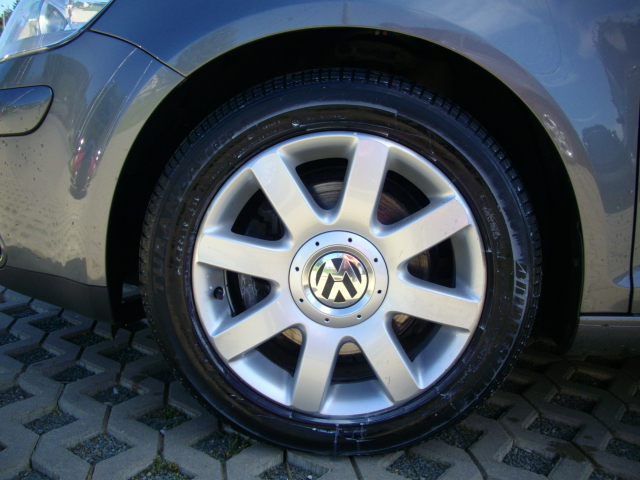

    MAGNY COURS

    FAQ по дискам на Touran-imgp4894-4040519533870992236.jpg

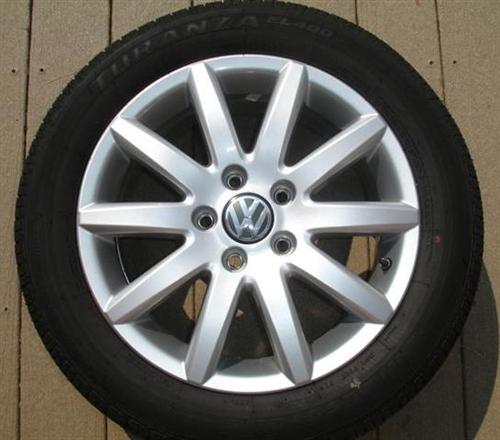

    TORONTO

    FAQ по дискам на Touran-ditto.jpg

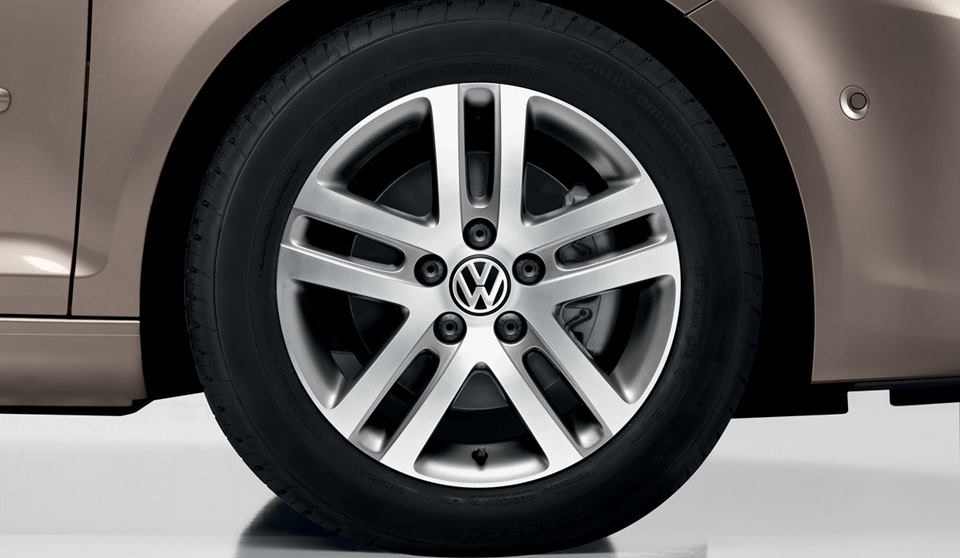

    ATLANTA

    FAQ по дискам на Touran-image_23.jpg

    Штамповка
    Последний раз редактировалось Allex; 04.04.2014 в 21:47.

  10. #10
    morok
    Участник
    DAVOS

    FAQ по дискам на Touran-davos2-12256.jpg

    MISANO

    FAQ по дискам на Touran-misano-6-5jx15-7208-64541.jpg

    BRISTOL

    FAQ по дискам на Touran-bristol.jpg
    Миниатюры Миниатюры FAQ по дискам на Touran-bristol.jpg

Похожие темы

  1. Шумоизоляция. Где и как сделать ?
    от МарсиЯнка в разделе Тюнинг
    Ответов: 107
    Последнее сообщение: 27.06.2016, 23:11
  2. Нужен совет по дискам
    от viktor247 в разделе Тюнинг
    Ответов: 1
    Последнее сообщение: 23.03.2012, 12:07
  3. Что сделать с забавной задней писалкой?
    от =VOVAN= в разделе Эксплуатация и обслуживание
    Ответов: 5
    Последнее сообщение: 21.07.2010, 16:00
  4. Ответов: 1
    Последнее сообщение: 15.04.2010, 10:43
  5. Какой потолок сделать на кухне?
    от Бузина в разделе Курилка
    Ответов: 42
    Последнее сообщение: 18.11.2009, 00:53

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
