    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.

    После полуторамесячного отстоя, решил проверить содержание воды и грязи в баке моей семилетней машинки.
    Как добраться до топливного насоса на форуме не нашёл. Решил процесс заснять и поделиться опытом. Может кому пригодится. Нет, так модераторы тему удалят.
    И так.
    Вынимаем сиденья заднего ряда, передние сдвигаем вперёд (у меня гараж узкий, открыть мог только одну дверь) и начинаем разбирать всё, что мешает поднять коврик.

  2. #2
    Bayas
    Автор темы

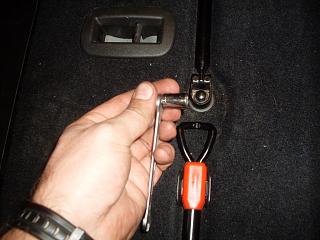

    Откручиваем гайки крепления поддержки откинутых сидений. Головка на 10.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13167.jpg

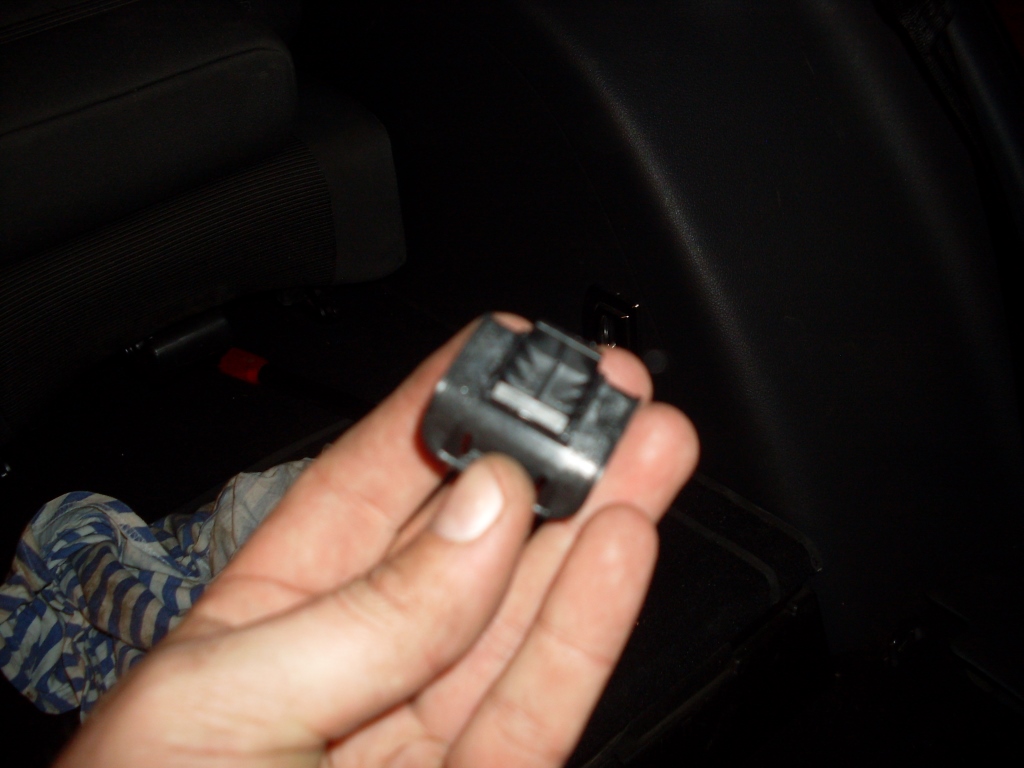

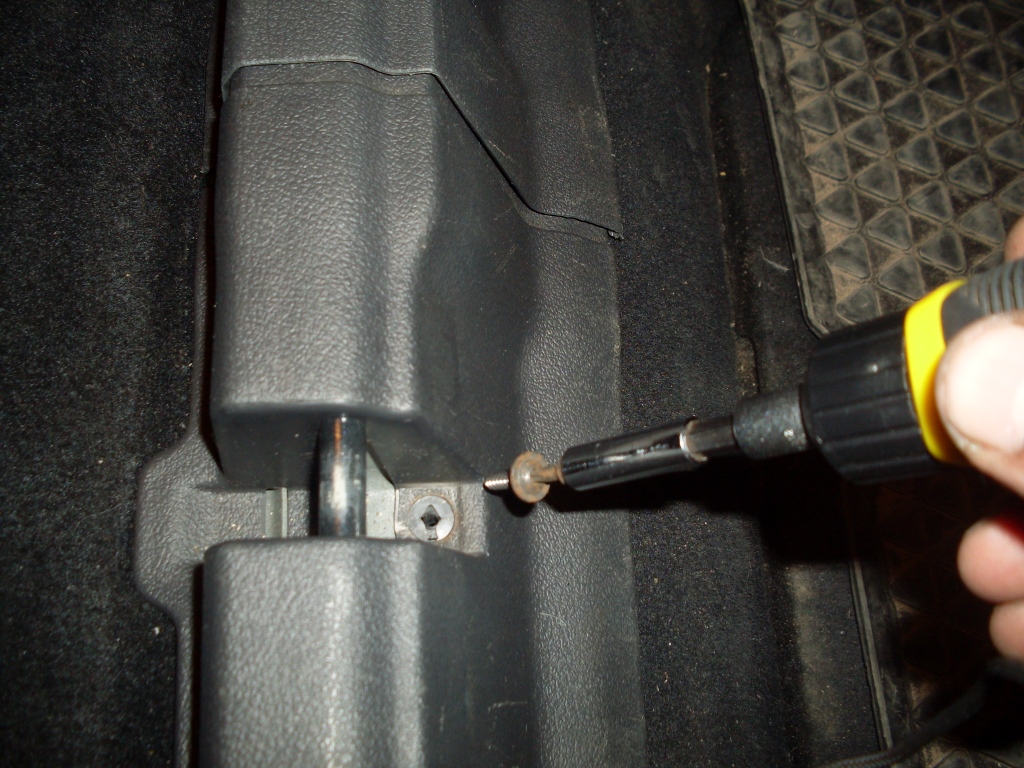

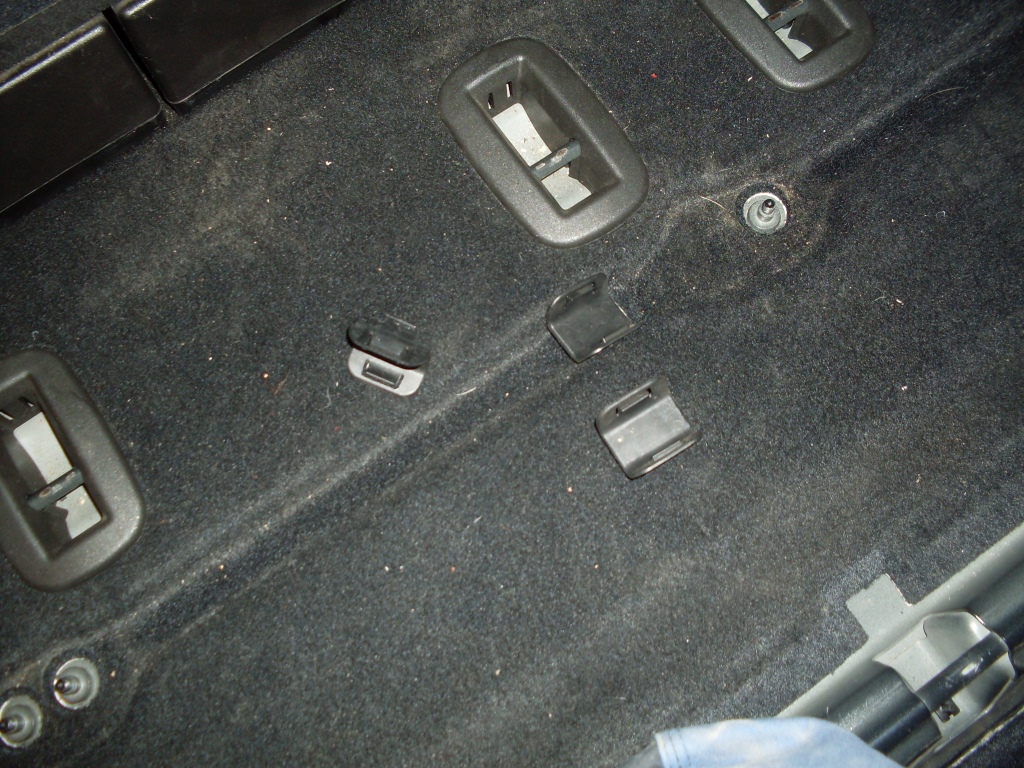

    Потом декоративную накладку и направляющие уложенных поддержек.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13162.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13163.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13165.jpg

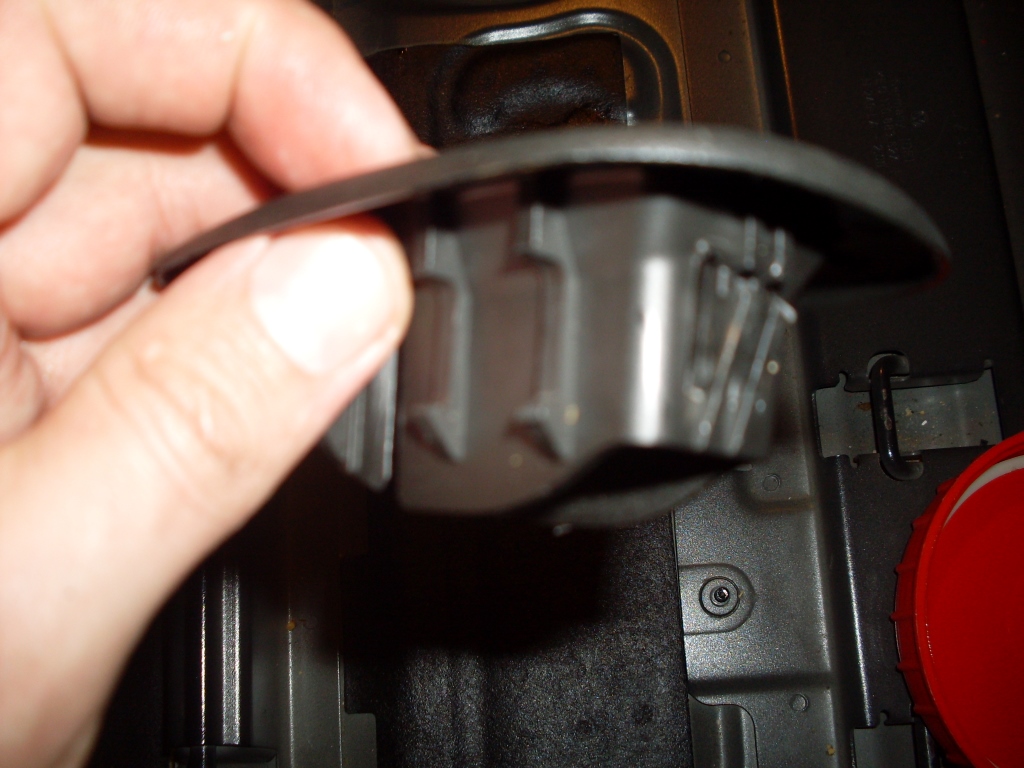

    Затем декоративные накладки задних застёжек крепления сидений.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13124.jpg

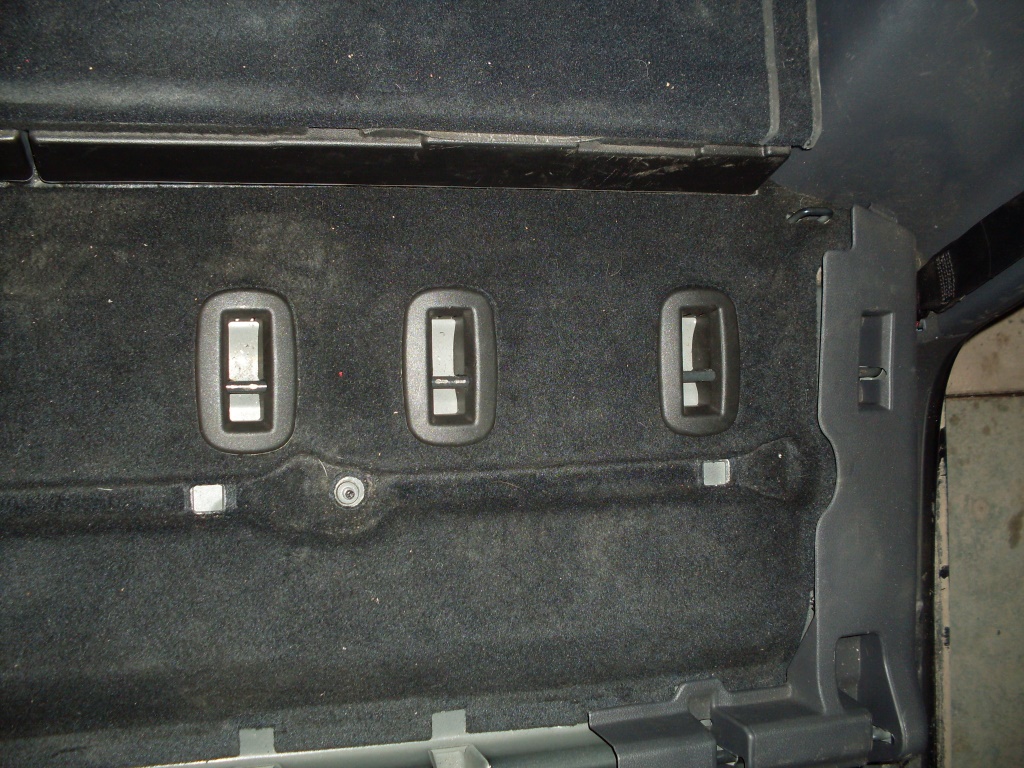

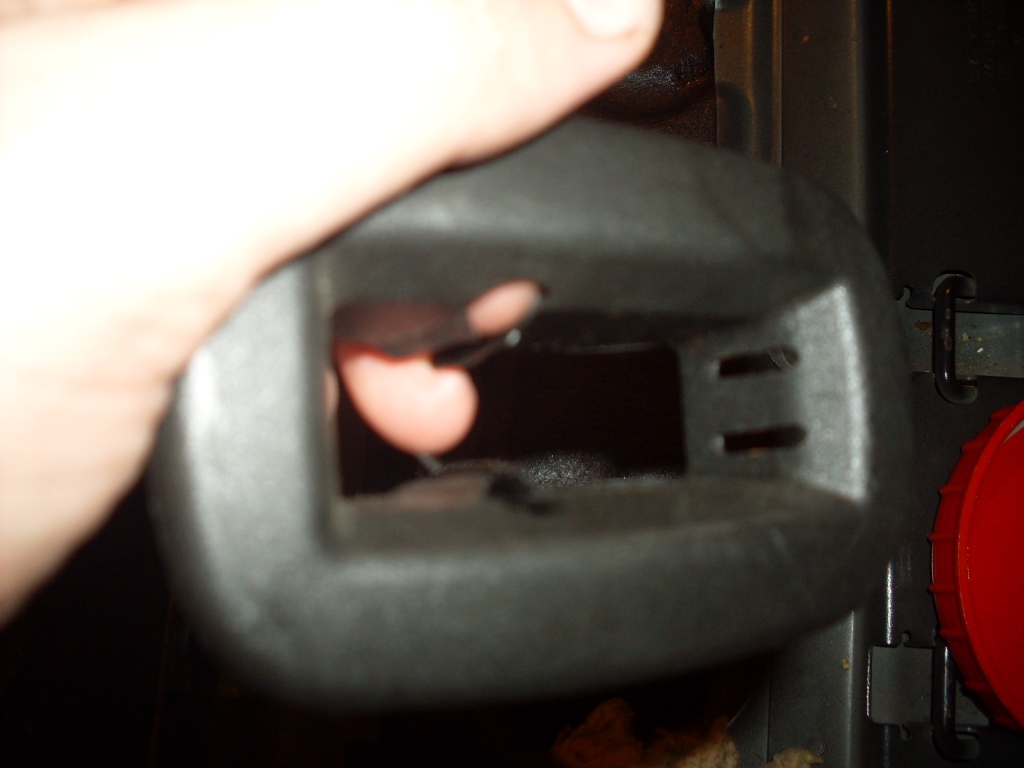

    Снимаются хитро. Сдури чуть не сломал. Выдёргиваем переднюю часть (по направлению движения авто), вытягиваем максимально вверх с металлического штыря и заднюю оставшуюся часть, проворачиваем по часовой стрелки. Задний зацеп выйдет из паза и накладка снимается. Ставится простым нажатием на все стороны до щелчка.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13161.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13125.jpg

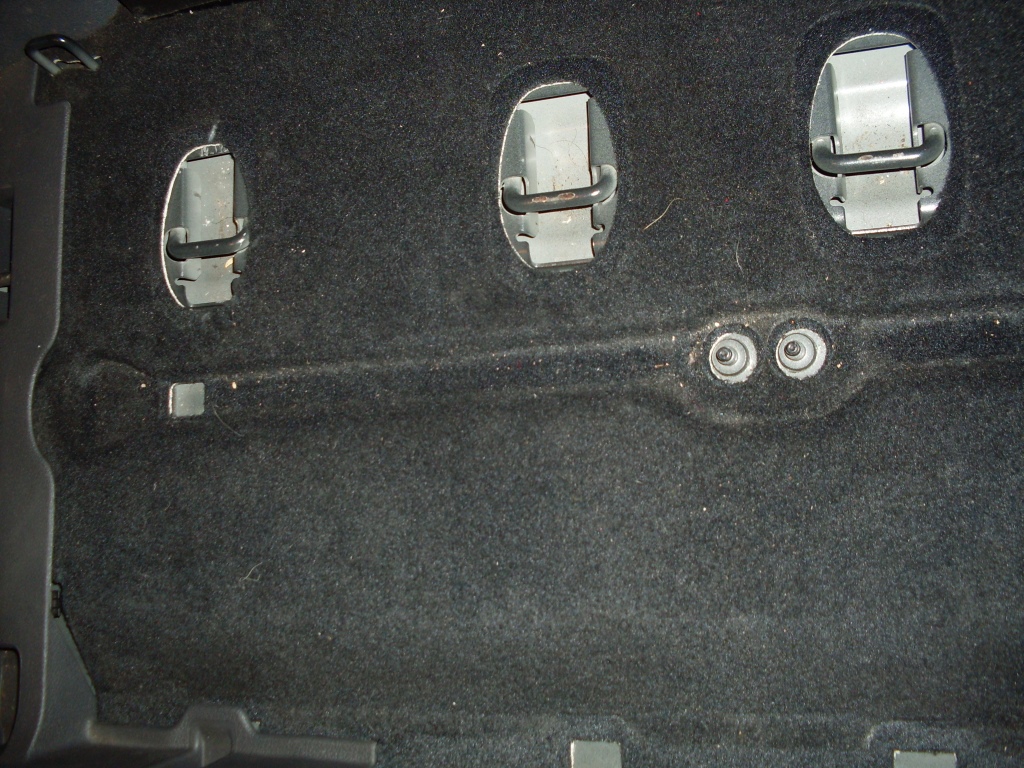

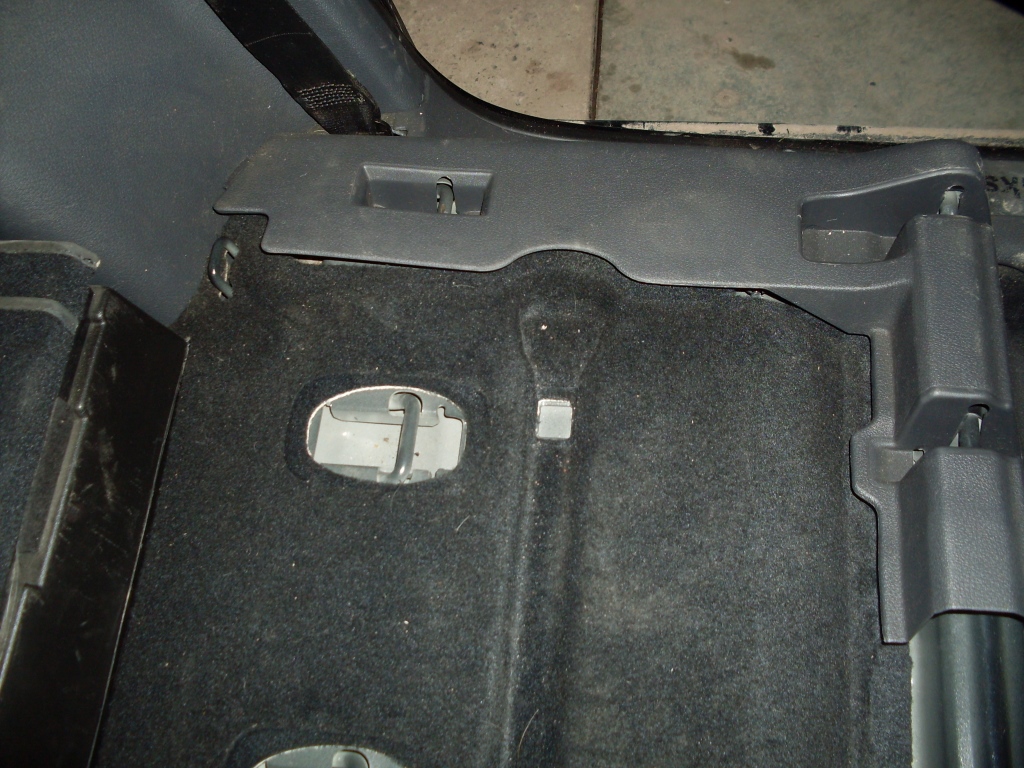

    Всё. Теперь надо приподнять и убрать ковровое покрытие.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13160.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13159.jpg

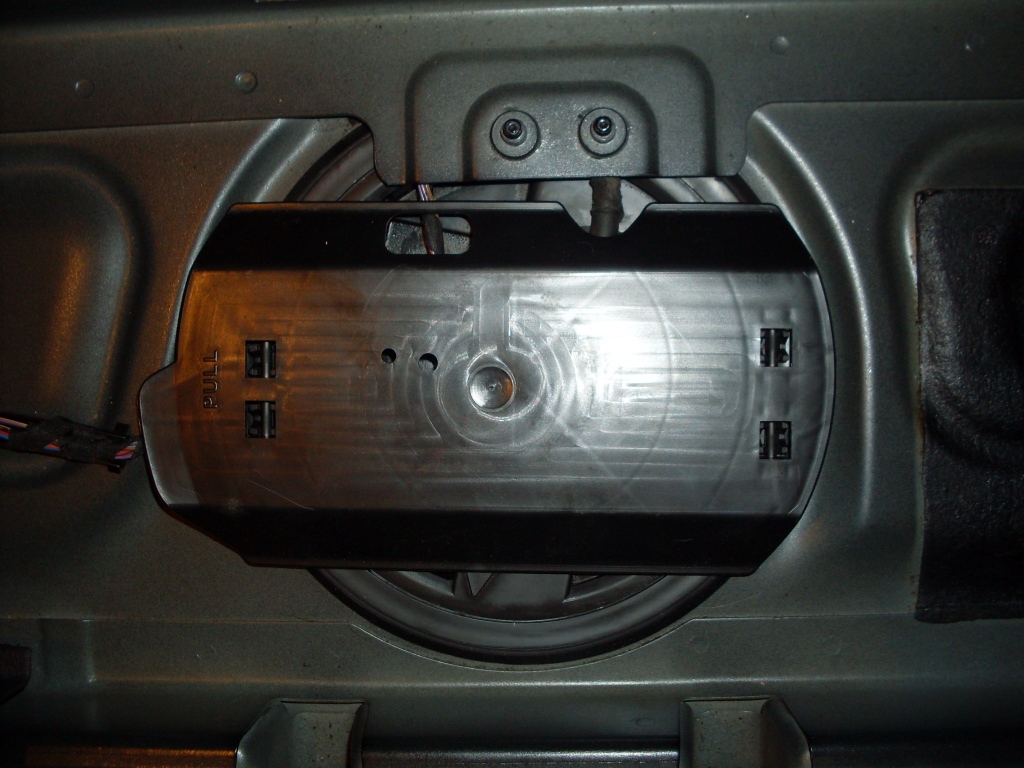

    Тянем крышку насоса, начиная с помеченной стороны с надписью PULL.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13158.jpg
    Последний раз редактировалось Bayas; 26.04.2014 в 19:48.

  3. #3
    Bayas
    Автор темы

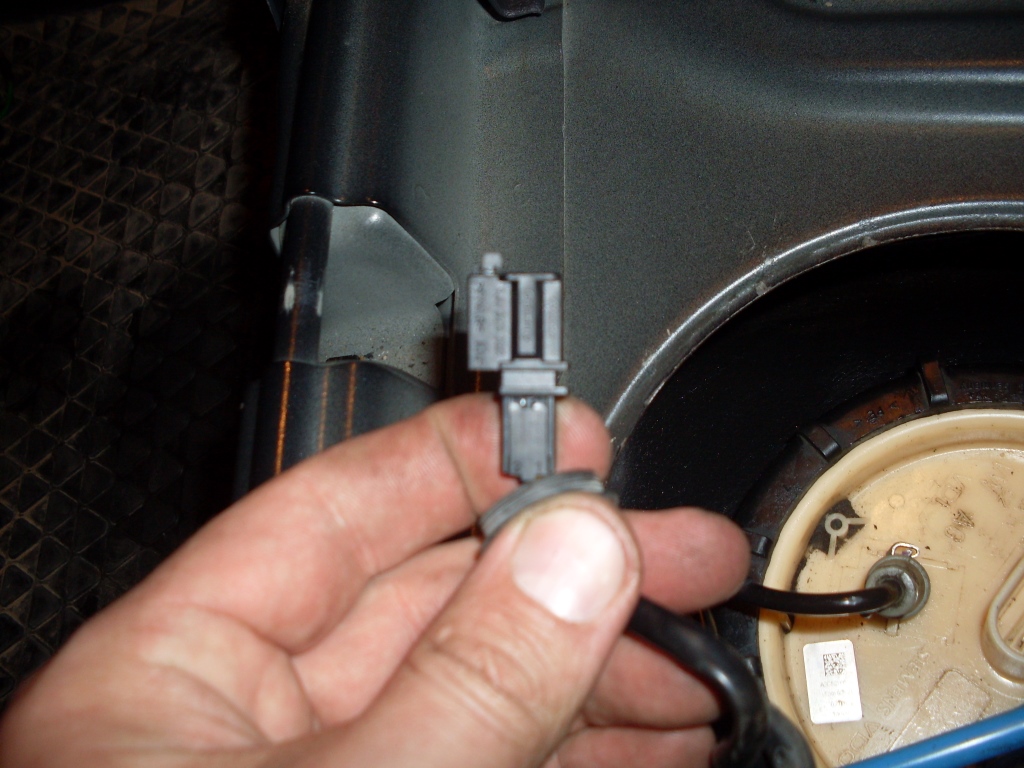

    Видим крышку. Отсоединяем двухконтактную фишку (тоненькой отвёрткой отжимаем язычок и вытаскиваем разъем)
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13151.jpg

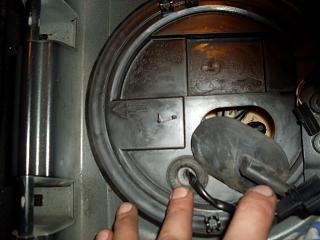

    Чтоб снять крышку, вынимаем резиновое овальное уплотнение, суём туда пальцы и двигая из стороны в сторону, сильно тянем вверх, помогая себе подковырнув отвёрткой ту сторону, которую тянем.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13154.jpg

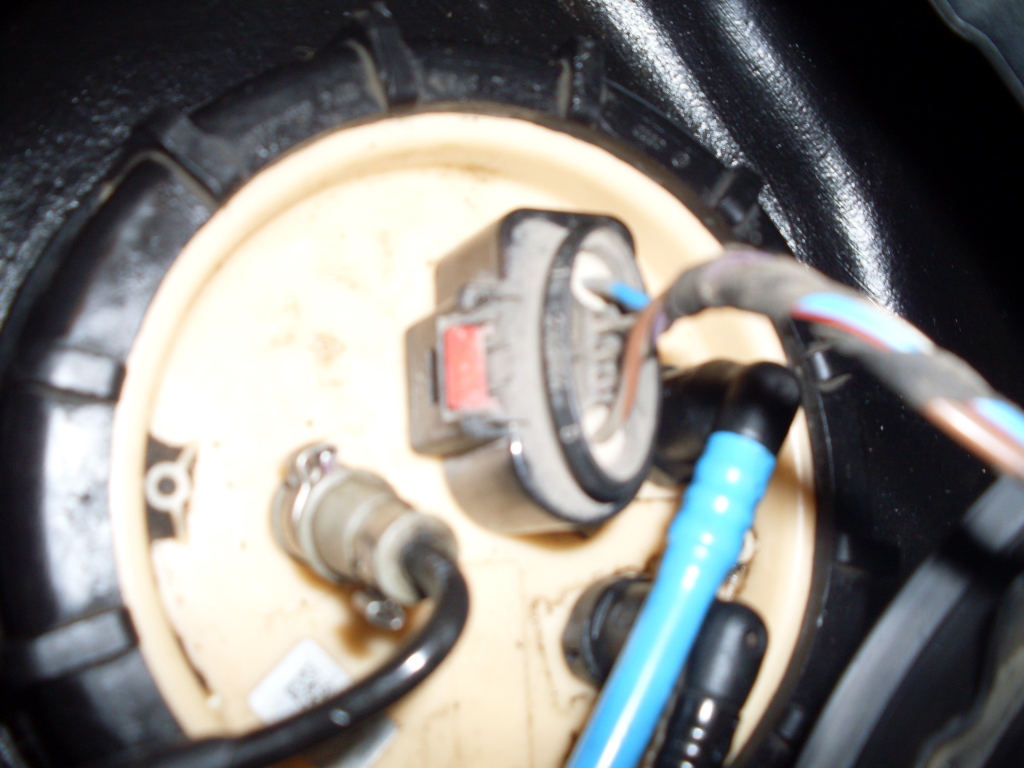

    Перед нами крепление насоса.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13153.jpg

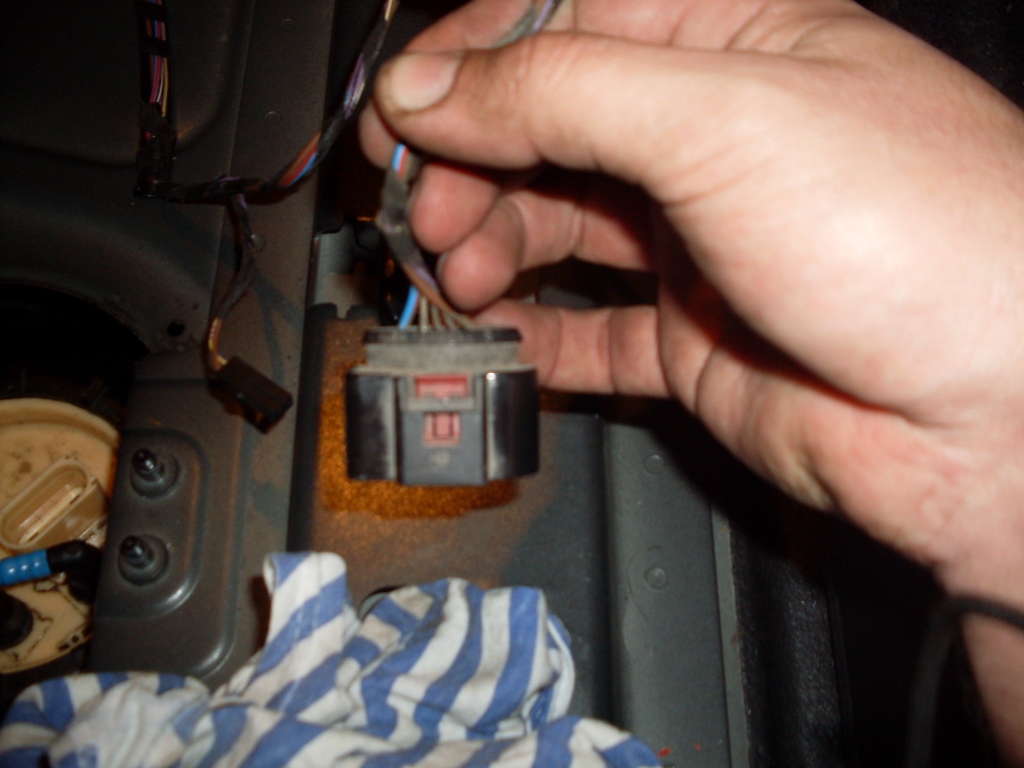

    Чтобы вынуть разъём, красный язычок поднимаем вверх и снимаем сам разъём
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13150.jpg
    Последний раз редактировалось Bayas; 26.04.2014 в 20:39.

  4. #4
    Bayas
    Автор темы

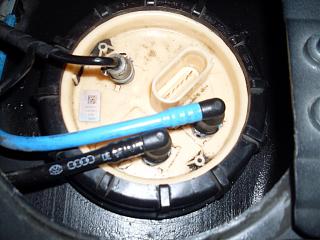

    Теперь снимаем трубки. Нажатием на фишку с верху, утапливаем синий язычок у синей трубки и чёрный у чёрной трубки. На питание Вебасто (тонкая чёрная трубка) плоскогубцами и отвёрткой расцепляем зажим.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13143.jpg

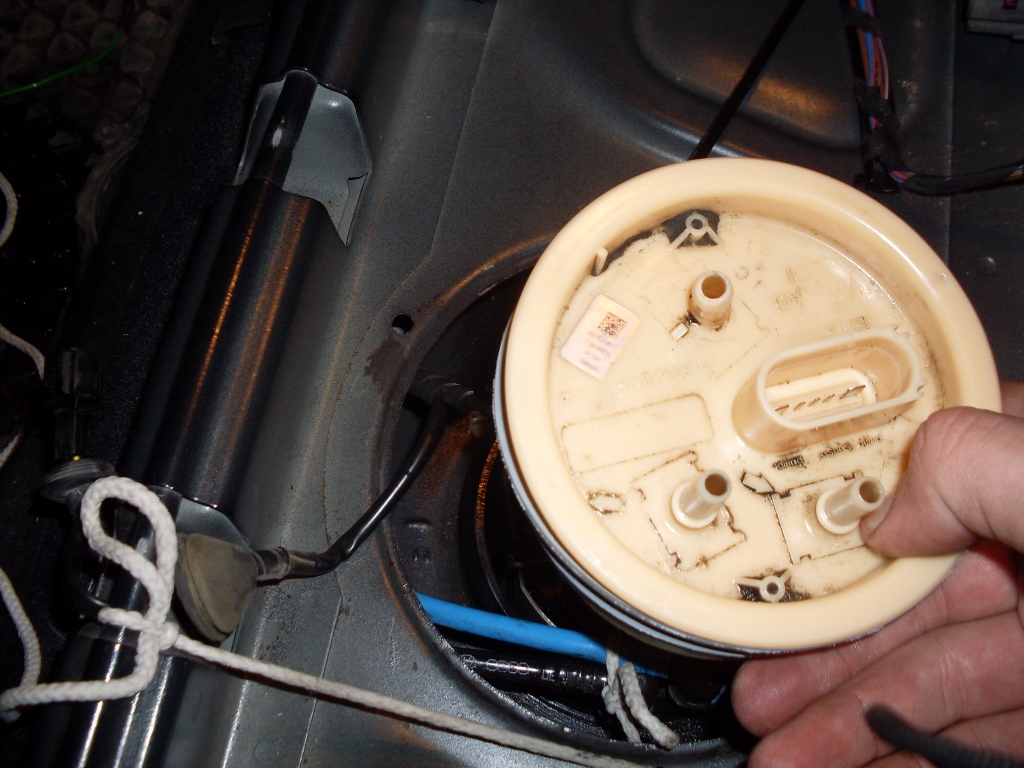

    Трубки убираем в сторону и начинаем откручивать чёрную крышку против часовой стрелки, помогая плоскогубцами упираясь в выступающее металлическое крепление. Идёт туго, резьба на конус.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13142.jpg

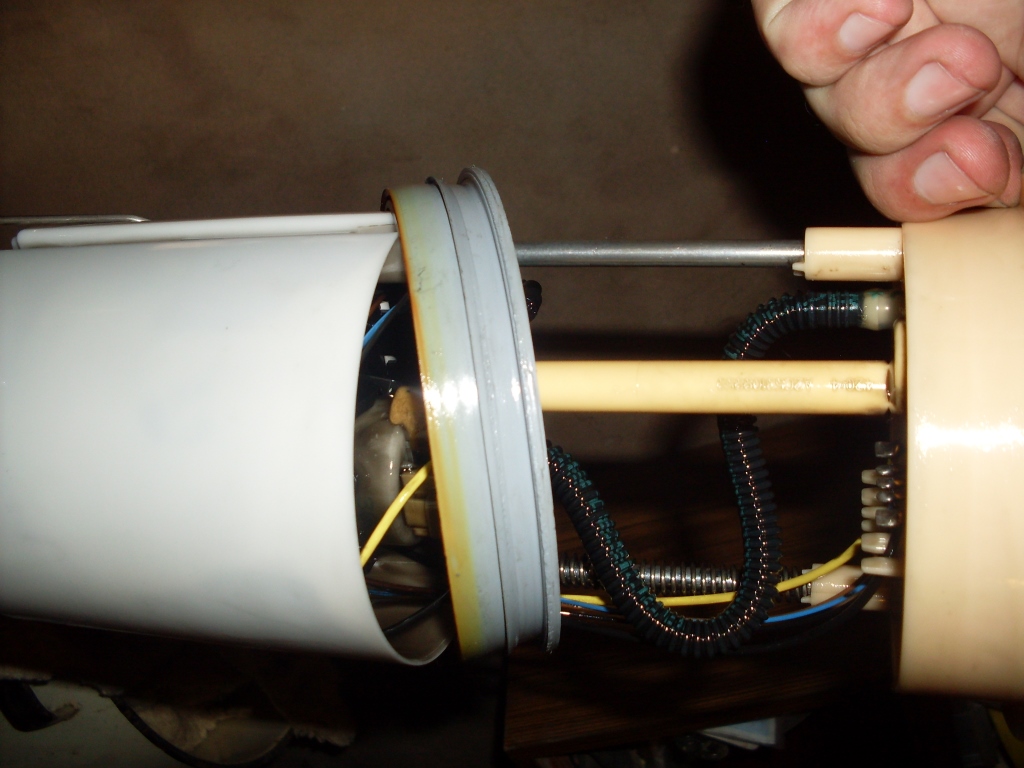

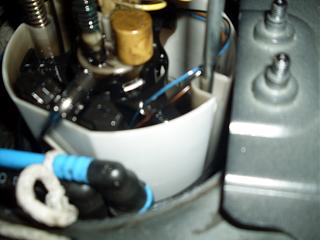

    Тянем насос предварительно сняв резиновое уплотнение. Осторожно вынимаем не цепляя приводом поплавка датчика уровня топлива.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13141.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13129.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13130.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13131.jpg

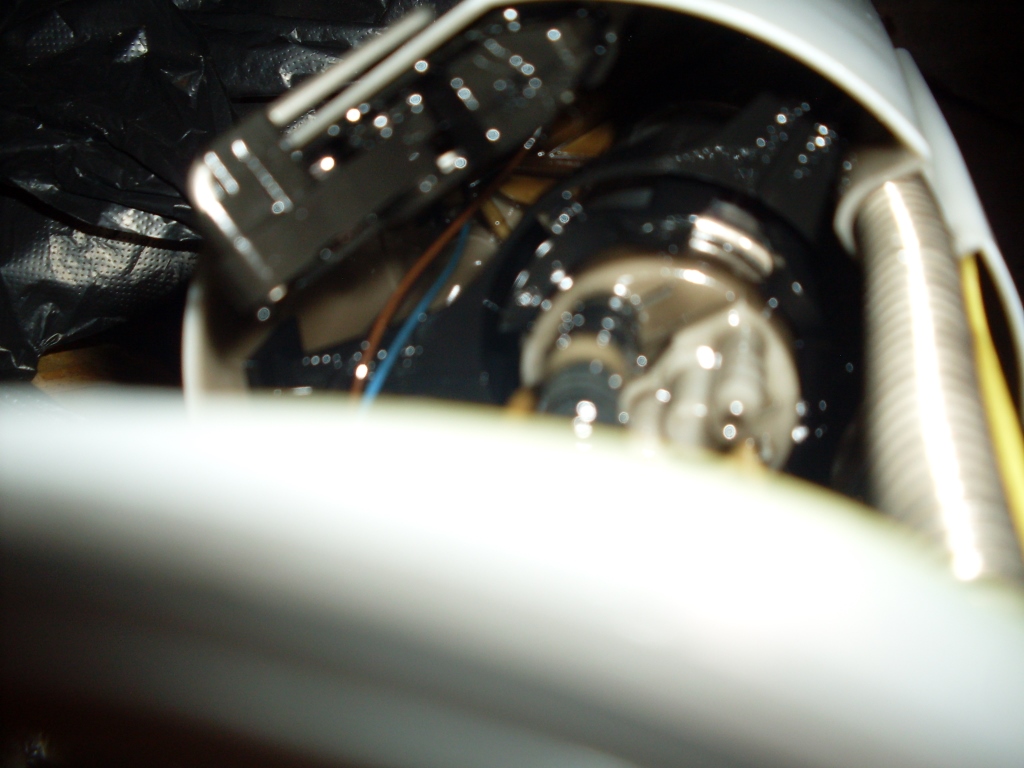

    На сеточке фильтра была грязь, песок, но не видно на фотке.

  5. #5
    Bayas
    Автор темы

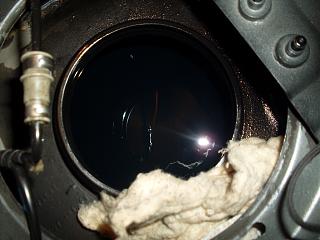

    В баке чёрная соляра. Не знаю, сильно это плохо и надо ли что то чинить или нет, надеюсь знатоки подскажут.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13140.jpg

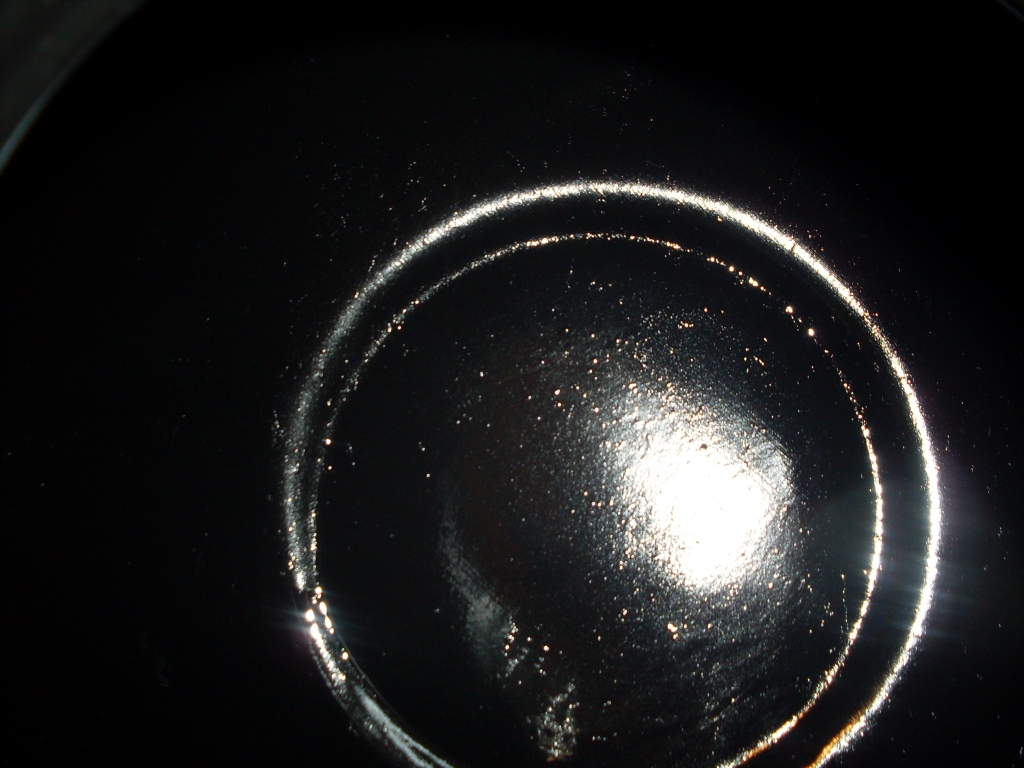

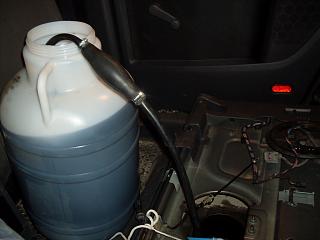

    Я брал 40л бачёк и с использованием груши откачал топливо из бака, не досуха, самая нижняя часть около насоса и у трубки заливной горловины, поэтому всасывающую трубку груши лучше держать правее от круглого углубления из которого всас насоса питается.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13134.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13138.jpg

    Остатки из бака в другую ёмкость и тряпкой впитывающей собираем насухо.

  6. #6
    Bayas
    Автор темы

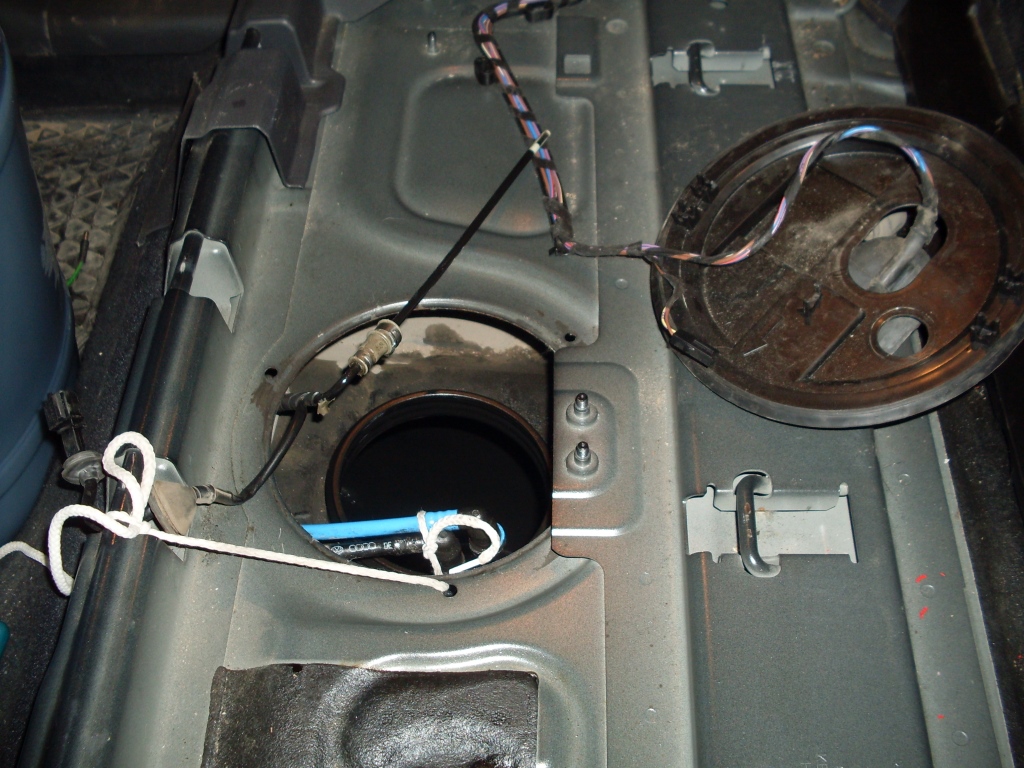

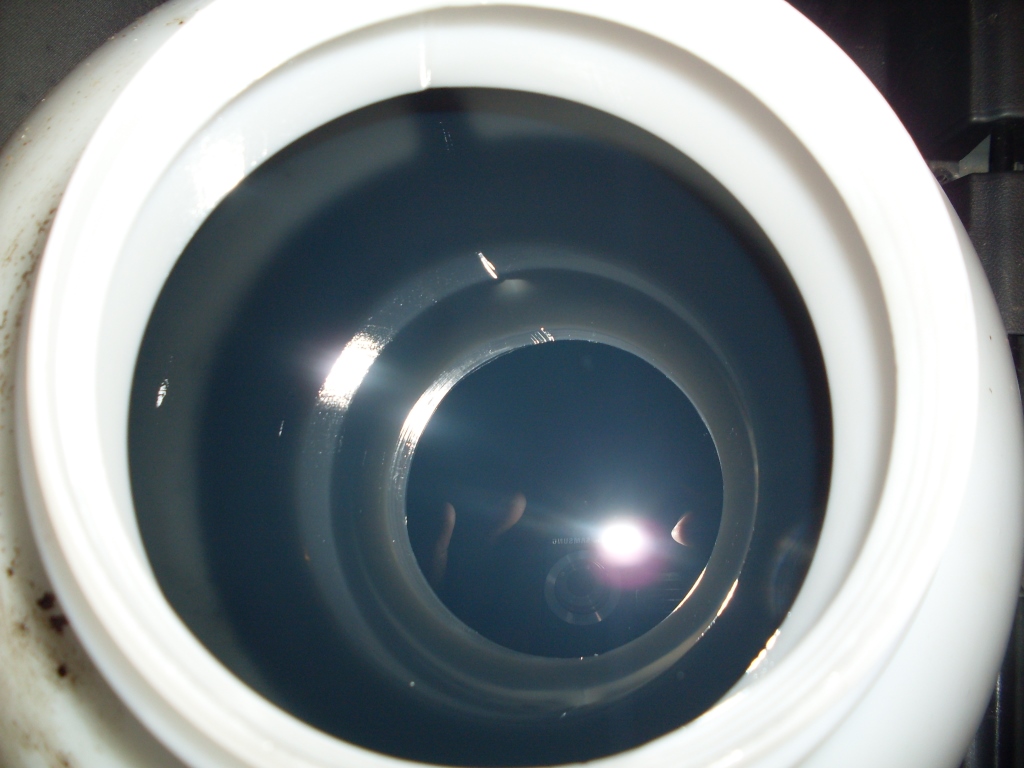

    Рука лезет вполне нормально, пара, тройка тряпок, хорошенько протираем. Тряпки в пакет, чтоб не испачкать и не накапать солярой в салоне, когда вытаскиваем.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13119.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13121.jpg
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13122.jpg

    Промываем хорошенько сеточку насоса сверху, я мыл прям в ёмкости с солярой, бултыхая и выливая обратно.

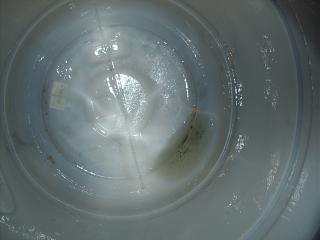

    После небольшого отстоя соляры в бочке, перекачиваем всё в бак, оставляя немного в бачке, потом откачиваем остатки в другую ёмкость и вот, что там осталось.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13139.jpg

  7. #7
    Bayas
    Автор темы
    Собираем в обратном порядке. Воды и большой грязи я не видел, но заглянув бак и проревизировав насос, я уже уверен в этом узле. Осталось поменять топливный фильтр. Времени заняло часа 3.

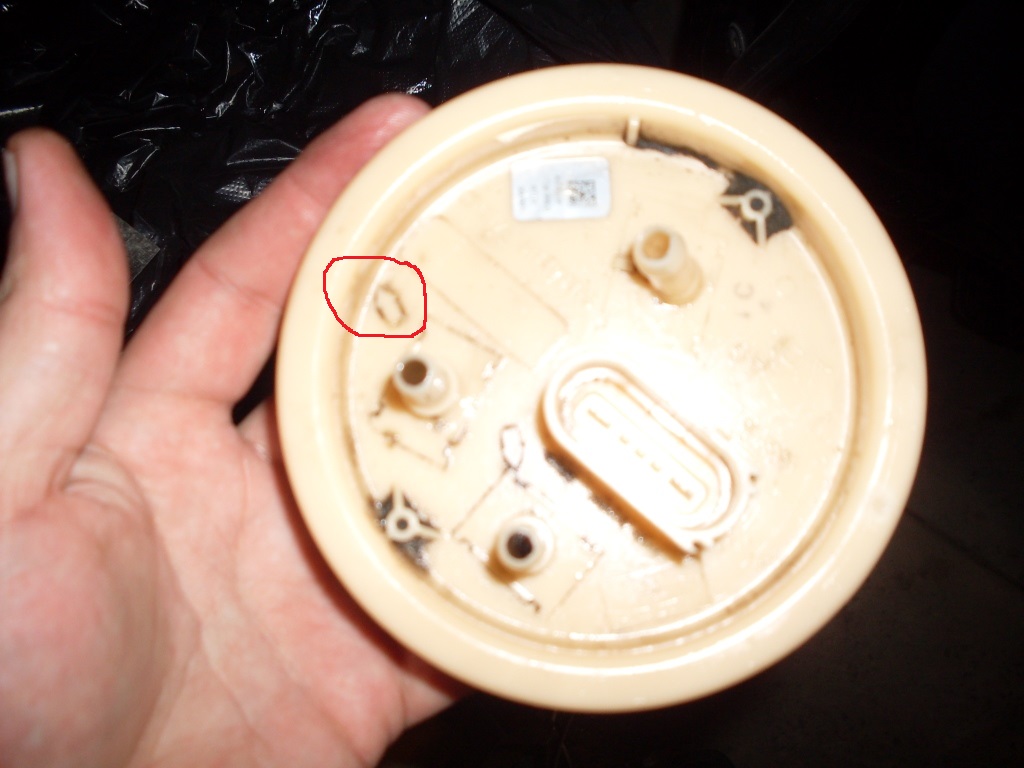

    Да, чуть не забыл, на крышке насоса стрелка вперёд, её на водительские сиденья направляем, остаётся она справа, но направление в перёд
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13130.jpg

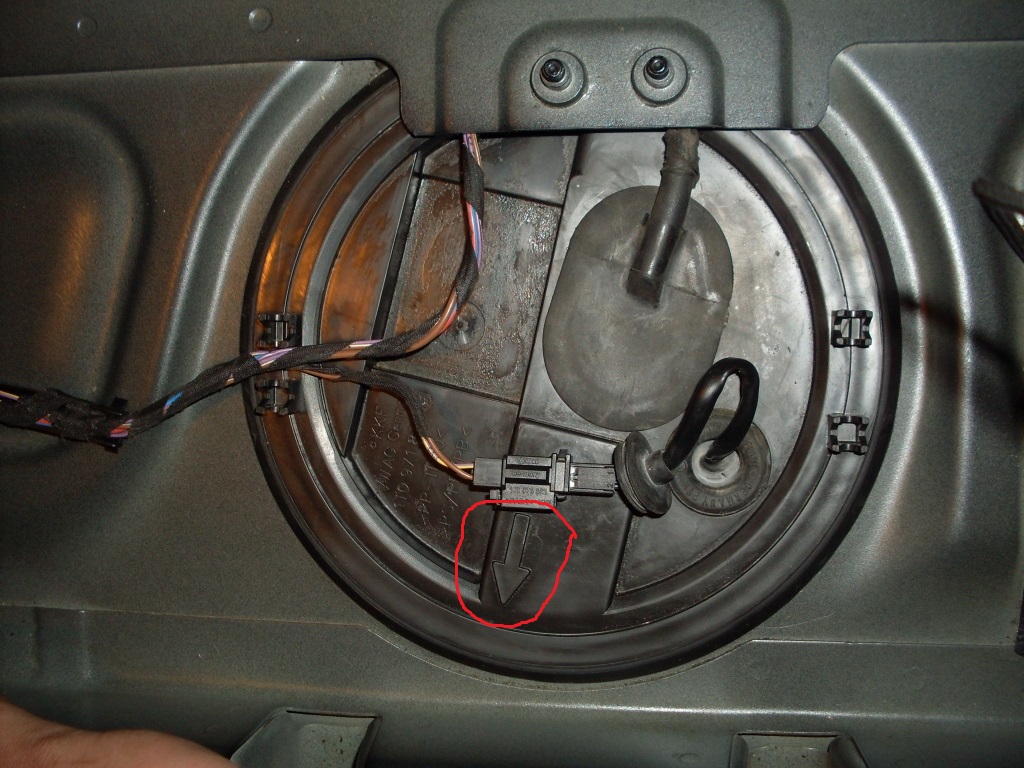

    и крышку тоже стрелкой вперёд.
    Снимаем топливный насос и моем бак не снимая. Фотоотчёт.-sdc13156.jpg
    Всё.
    Последний раз редактировалось Bayas; 26.04.2014 в 21:16.

  8. #8
    morok
    Участник
    Ну, в общем получается, что если работает, то и лезть, особого смысла нет. Спасибо за такой подробный отчет.

  9. #9
    Bayas
    Автор темы
    Машинка у меня не давно. Как эксплуатировалась семь лет, известно только со слов бывшего владельца. А моё кредо, предупреждать ремонт, а не чинить по факту на пустынной дороге в степи, выслушивая впечатления от покупки моих пассажиров.

  10. #10
    Грибник
    Участник
    Толковый отчет. Отдельное спасибо за фотографии. Чтобы ни говорили, а когда есть первопроходцы, да еще и с руками, это всегда полезно.
