Ремонт редуктора Teleflex

Страница 1 из 7 123 ... ПоследняяПоследняя
Показано с 1 по 10 из 67
  1. #1
    Sanya64
    Член Клуба

    Ремонт редуктора Teleflex

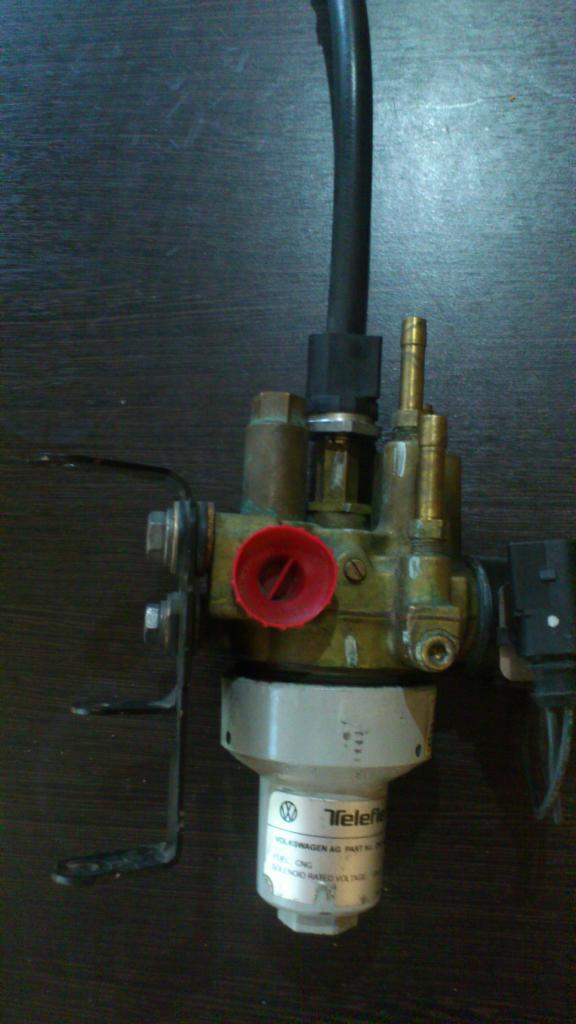

    Основными предпосылками к ремонту редуктора являются: запах газа в салоне при включении печки/кондиционера, слишком долгий переход с бензина на газ или периодические переключения с газа на бензин, загрязнение от запотевания нижней части редуктора, срабатывание сбросного клапана.
    Виной всем этим причинам являются мембрана и капролоновое уплотнение на штоке.
    Ремонт редуктора Teleflex-ris1.jpg

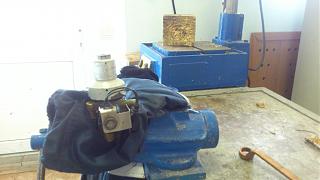

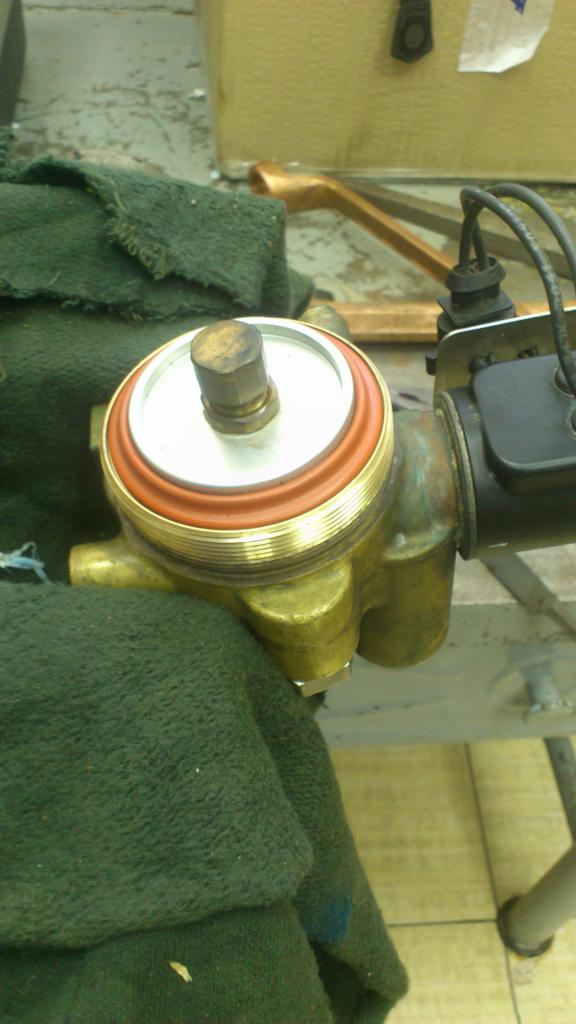

    Разборку редуктора производим по методу «что мешает, то и откручиваем».
    Ремонт редуктора Teleflex-ris2.jpgРемонт редуктора Teleflex-ris3.jpg

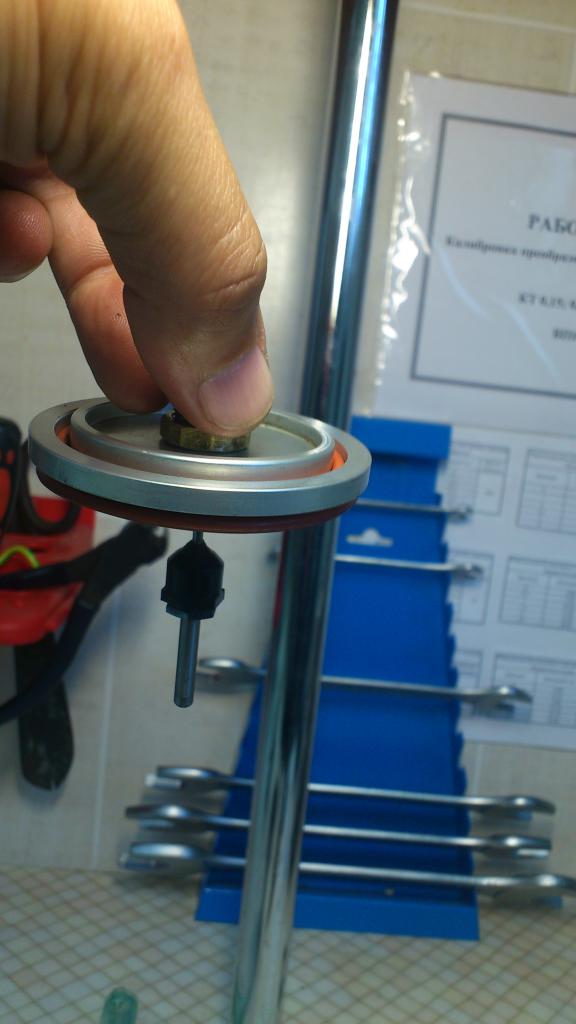

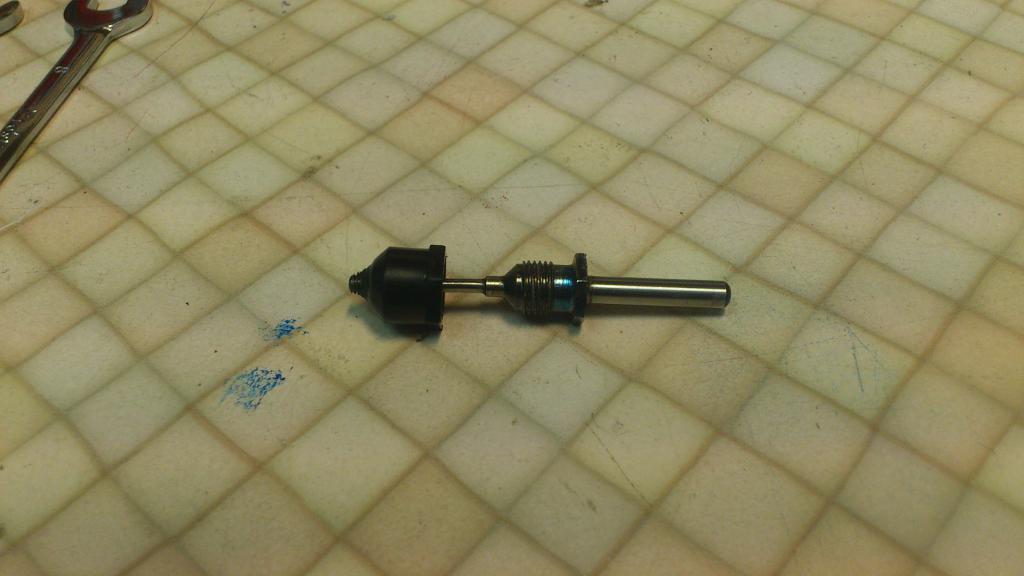

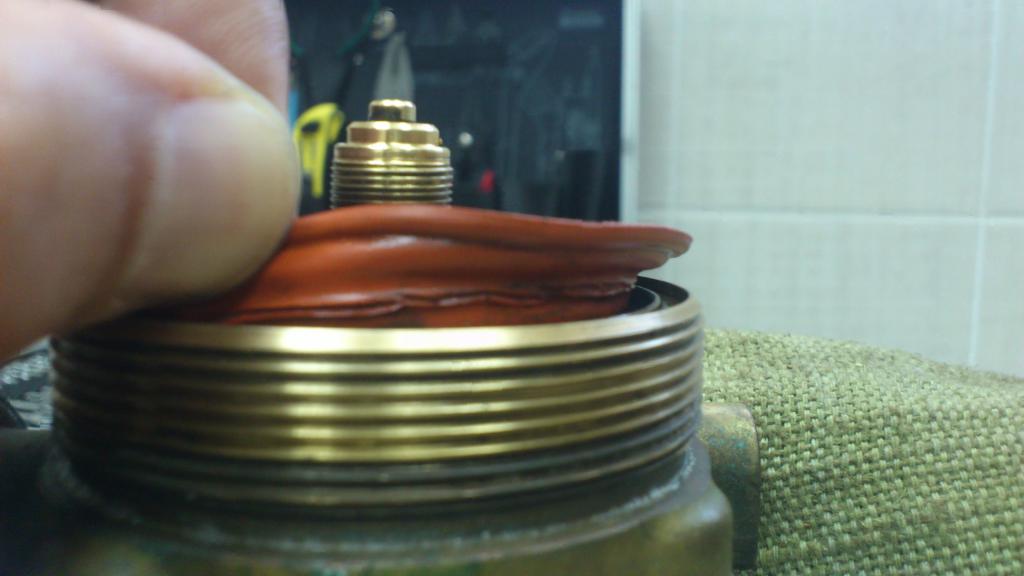

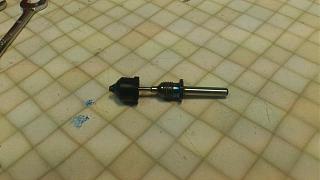

    И вот перед нами мембрана и шток – виновники всех наших переживаний за автомобиль!
    Ремонт редуктора Teleflex-ris4.jpgРемонт редуктора Teleflex-ris6.jpgРемонт редуктора Teleflex-ris7.jpg

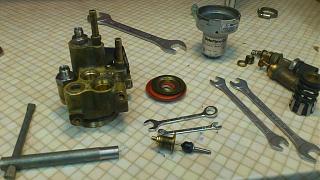

    Остальные детали имеют больший запас прочности и если в процессе разборки редуктора вы их не повредили – откладываем в сторону.
    Ремонт редуктора Teleflex-ris8.jpg

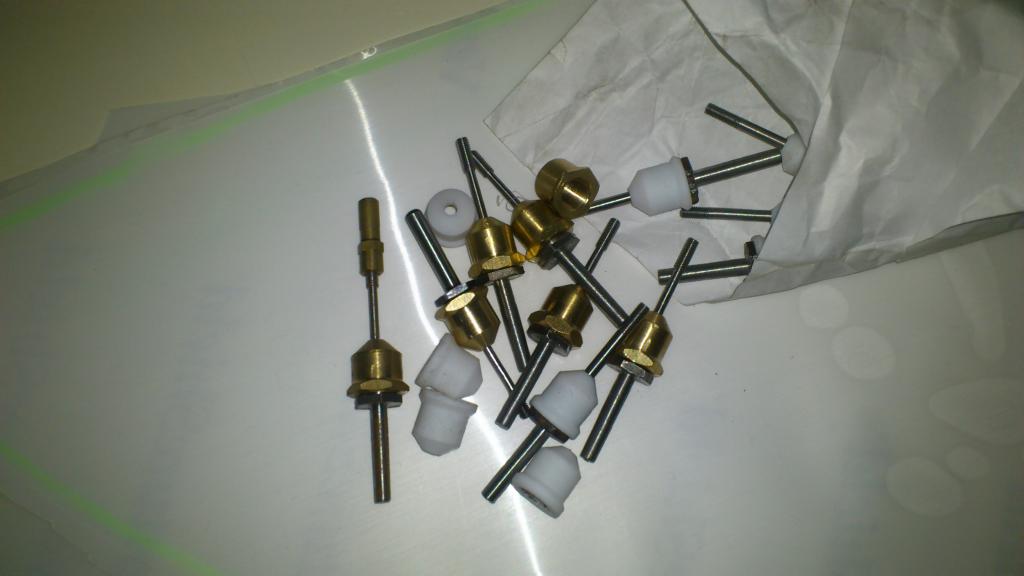

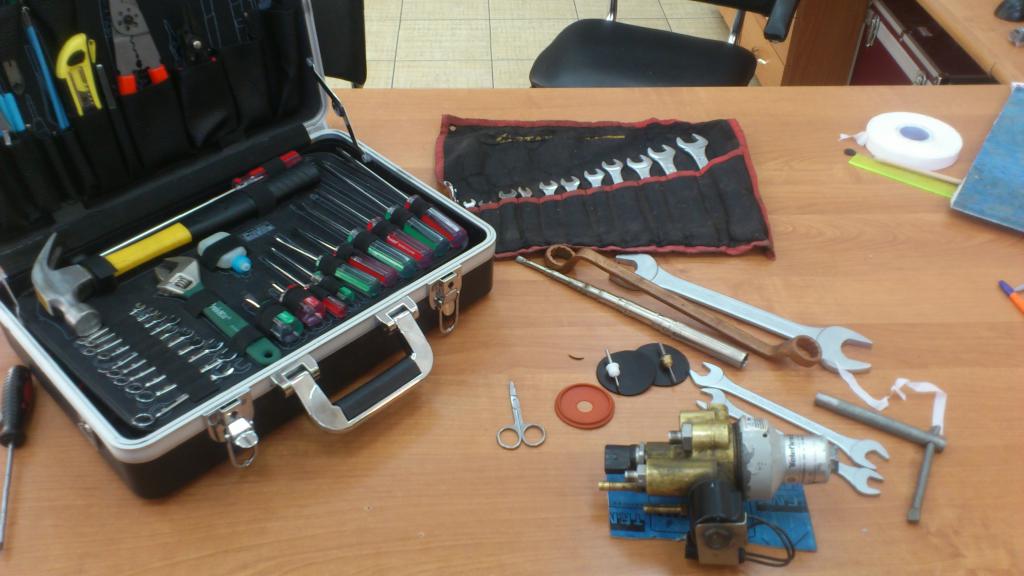

    Изготавливаем шток (лучше брать нержавейку, хотя заводской шток из легко магнитящейся стали, покрытый чем то) и капролоновую или второпластовую «иглу» (я ещё изготовил бронзовые, но не испытывал!). Мембрану я вырезал из листовой, не армированной, маслобензостойкой резины толщиной 2 мм. (на подходе отлитые размер в размер с заводскими)
    Ремонт редуктора Teleflex-ris9.jpgРемонт редуктора Teleflex-ris10.jpg

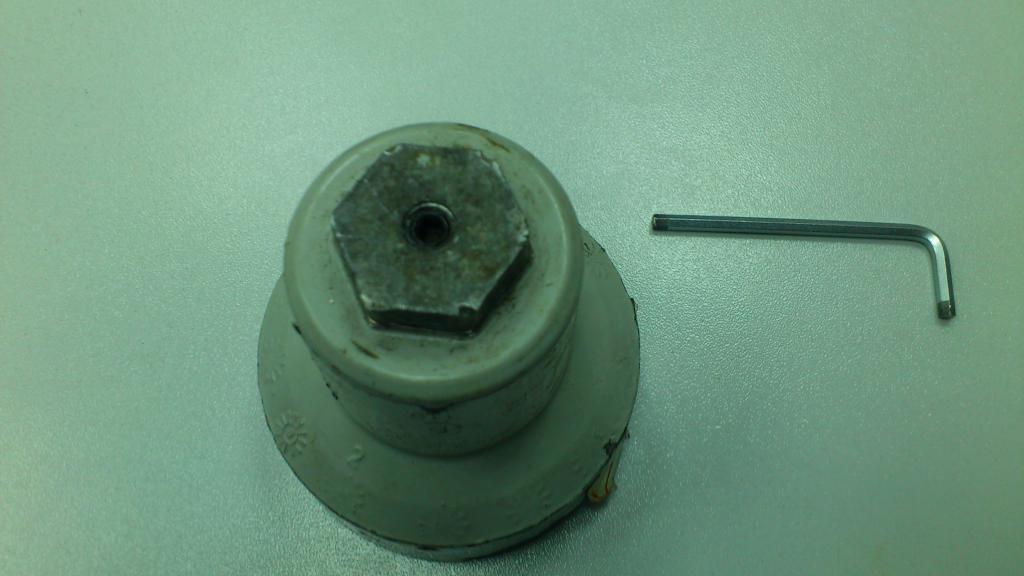

    Для более простой сборки, необходимо из нижнего стакана редуктора выкрутить регулировочный болт. Его резьба, как и у стакана, посажена на клей, поэтому надо нагреть стакан и тогда болт выкрутиться легко но не полностью (конструктивная особенность, выкрутить полностью можно лишь закручивая его, но полностью выкручивать при сборке его и не нужно). Но сначала выкручиваем контрящий его болтик! Всё крутится шестигранником на 3 мм.
    Миниатюры Миниатюры Ремонт редуктора Teleflex-ris11.jpg

  2. #2
    Sanya64
    Автор темы
    Ремонт редуктора Teleflex Продолжение.

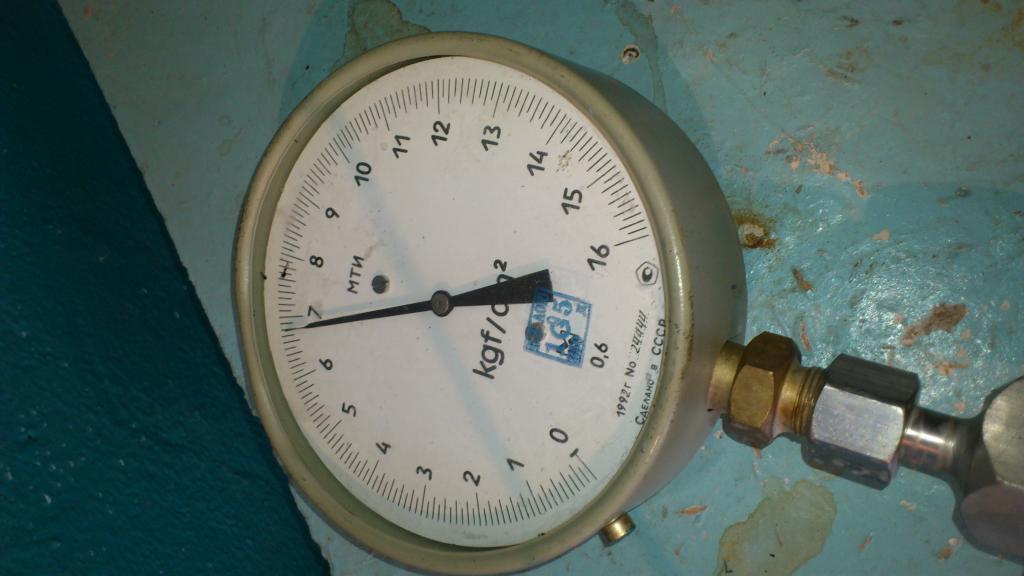

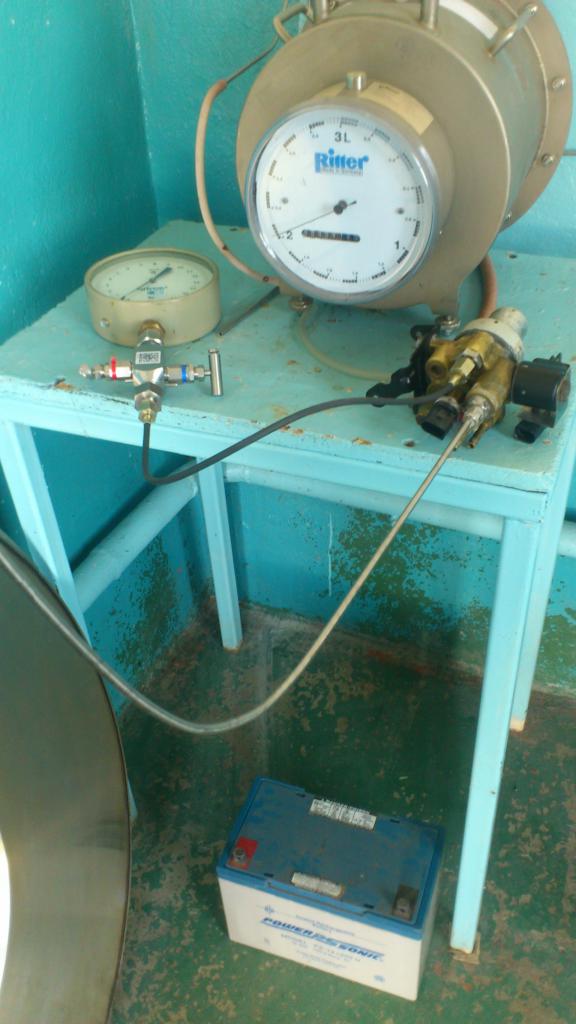

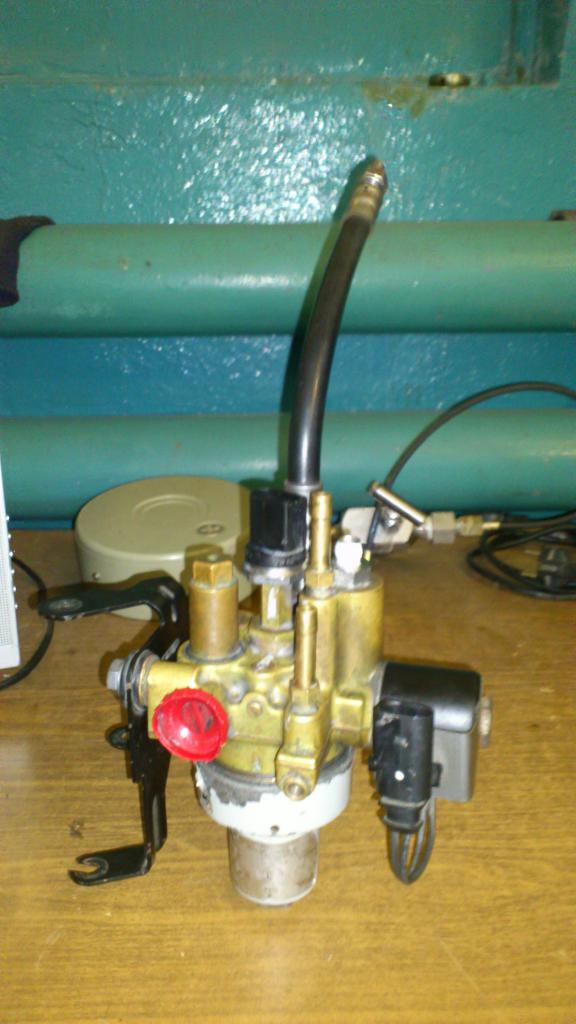

    Собранный редуктор подключаем к стенду, где проверяем правильность работы на разных режимах (расходах) и герметичность, а так же настраиваем выходное давление.
    Ремонт редуктора Teleflex-ris13.jpgРемонт редуктора Teleflex-ris14.jpgРемонт редуктора Teleflex-ris16.jpg

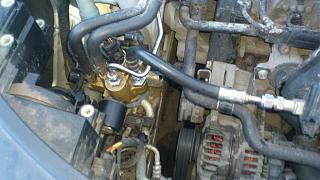

    После успешных стендовых испытаний устанавливаем на авто! Опрессовку проводим в 3 этапа – 70, 140, 220 кг/см2, с небольшими тестовыми заездами и обмыливанием резьбовых соединений между этапами.
    Ремонт редуктора Teleflex-ris15.jpg

  3. #3
    cadd
    Участник
    Даёшь обменный фонд редукторов для форумных авто!

  4. #4
    MaxFactor
    Участник
    Cаш, Ну наконец-то и от тебя отчет!

    - - - Добавлено - - -

    Медный колпачек штока? интересно, как себя ведет?

  5. #5
    ant 787
    Член Клуба
    Цитата Сообщение от cadd Посмотреть сообщение
    Даёшь обменный фонд редукторов
    Хорошо, что хотя бы один нашелся для экспериментов. Кста, он был еще живым.
    Цитата Сообщение от MaxFactor Посмотреть сообщение
    Медный колпачек штока?
    Цитата Сообщение от Sanya64 Посмотреть сообщение
    Изготавливаем шток (лучше брать нержавейку, хотя заводской шток из легко магнитящейся стали, покрытый чем то) и капролоновую или второпластовую «иглу» (я ещё изготовил бронзовые, но не испытывал!)
    Макс, какая медь? Она мягкая, надолго не хватит. Я попросил Саню поставить второпласт. А на свой редуктор он хочет попробовать бронзу.

  6. #6
    Sanya64
    Автор темы
    Цитата Сообщение от MaxFactor Посмотреть сообщение

    Медный колпачек штока? интересно, как себя ведет?
    Не медный, а бронзовый. Ещё не испытывал, но есть расчетное мнение, что будет вечным!

  7. #7
    MaxFactor
    Участник
    Саш, я к тому, что не будет ли бронзовый травить? Он же жесткий, демпфера то -нет, поэтому их и делали из фторопласта. Или я ошибаюсь?

  8. #8
    Sanya64
    Автор темы
    В игольчатых кранах и более производительных (промышленных) регуляторах применяют именно бронзу. Вот и я хочу попробовать.

  9. #9
    MaxFactor
    Участник
    Готов, в случае успеха прислать свой редуктор, на замену на бронзовый шток.

  10. #10
    Sanya64
    Автор темы

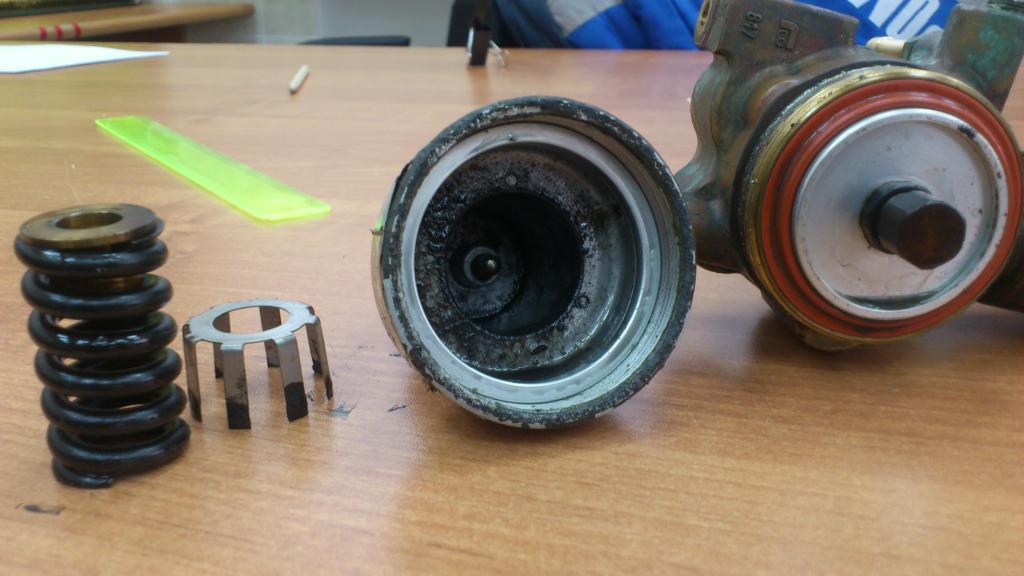

    Сегодня препарировал очередного "заболевшего". Наличие масла и всякой грязи не удивило.

    Ремонт редуктора Teleflex-ris17.jpg

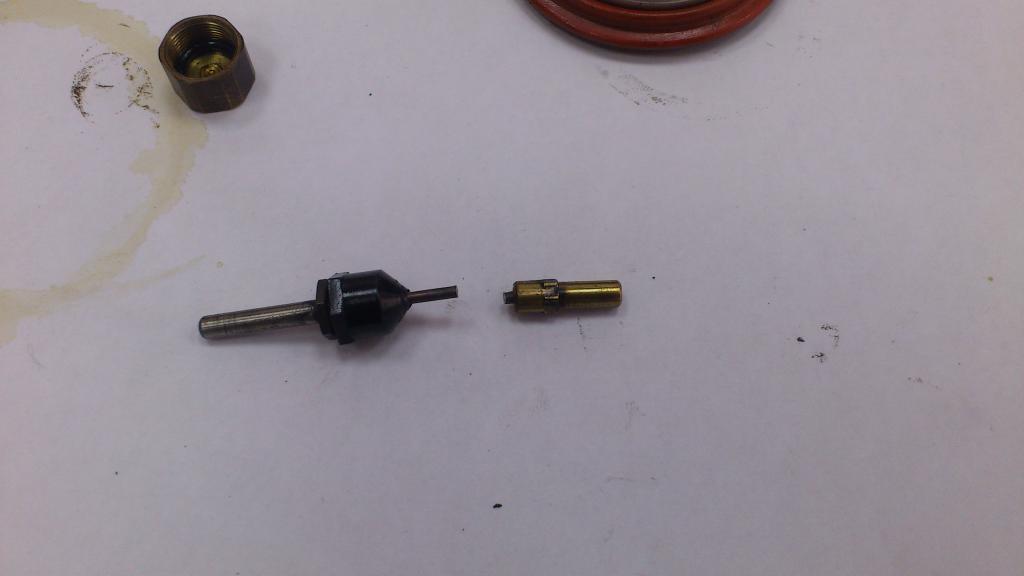

    Вот так может случится при "вскрытии":

    Ремонт редуктора Teleflex-ris18.jpg

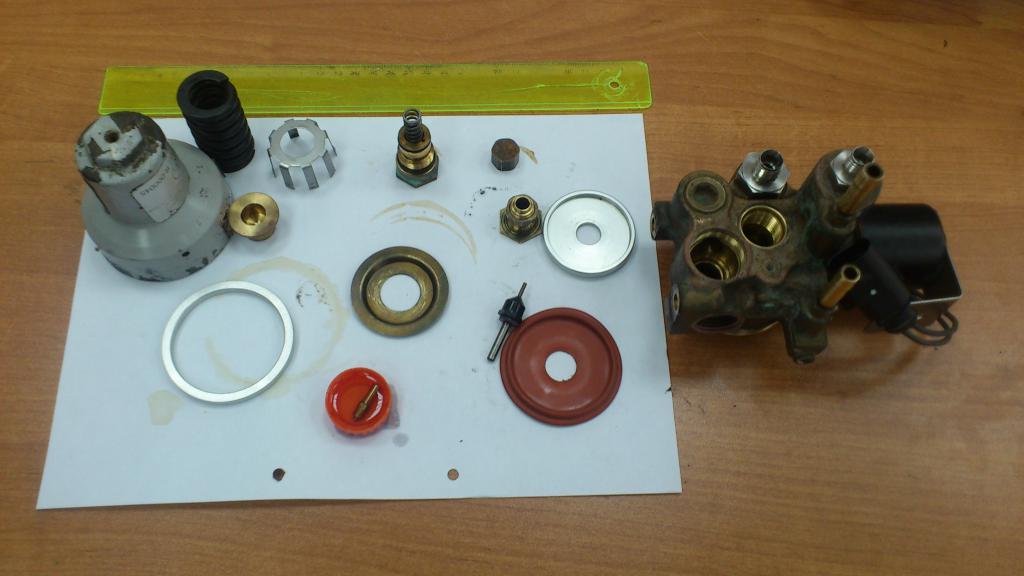

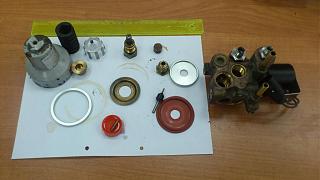

    Ну и общий план пациента :

    Ремонт редуктора Teleflex-ris19.jpg
