    У многих из уважаемых форумчан, а именно - владельцев послерестайлинговых машин в руководстве имеется ссылка на существование вот такой модели Турана - на природном газе (метане).

    Интересно, видел ли кто-то реально такую машину, а может быть даже катался на ней?.. Интересны впечатления, потому что все мои предыдущие машины дооснащались дополнительно газовым оборудованием (только пропановым, разумеется)
    ************************************************** **********************************
    Программа самообучения 425
    Устройство и принцип работы, Газовое оборудование EcoFuel для двигателей TSI 1,4 л 110 кВт
    http://www.touran-club.ru/albums/id212/551/19247.pdf
    Программа самообучения 373
    Система питания на природном газе EcoFuel в Touran и Caddy для двигателя 2,0л-80кВт
    http://www.touran-club.ru/albums/id212/551/22120.pdf
    ************************************************** **********************************

    Снятие бензофорсунок

    Указание
    Снятые форсунки подлежат замене.
    Снятие
    Снять воздушный фильтр → Глава.
    Снять блок регулирующей заслонки -J808- и модуль дроссельной заслонки -J338- → Глава.
    – Снять впускной коллектор и нижнюю часть впускного коллектора → Глава.
    – Пальцами оттянуть уплотнительное кольцо вверх, как показано на рисунке, и снять его с форсунки.
    – Привинтить к инерционному съёмнику -T10133/3-захват -T10133/15-. Вложение 41734
    – Вставить съёмник -T10133/15- в канавку -стрелка- на форсунке. Вложение 41735
    – Извлечь форсунку осторожными ударами. Вложение 41736
    Установка
    – Тщательно очистить отверстия форсунок в ГБЦ нейлоновой щёткой -T10133/4-. Вложение 41737
    – Использовать при установке новый пружинный элемент -стрелка-. Вложение 41738

    – Заменить уплотнительные кольца между форсунками и нижней частью впускного коллектора и слегка смочить их чистым моторным маслом.
    Указание
    Тефлоновое уплотнительное кольцо форсунки смазывать нельзя.
    – Вставить новую форсунку рукой до упора в отверстие головки блока цилиндров.
    Указание
    Форсунка должна вставляться легко, при необходимости подождать, пока уплотнительное кольцо достаточно сожмётся.

    – Проверить надёжность и правильность установки форсунок в ГБЦ.

    – Осторожно установить нижнюю часть впускного коллектора на форсунки и затянуть винты крепления моментом 20 Нм → Глава.

    – Установить впускной коллектор → Глава.

    – Установить блок регулирующей заслонки -J808- и блок дроссельной заслонки -J338- → Глава.

    Установить воздушный фильтр → Глава.
    [свернуть]


    Метод снятия топливного насоса комрадом boilc Вложение 48226
    Ремонт газового редуктора EcoFuel 1.4 TSI
    Последний раз редактировалось Allex; 30.04.2016 в 11:40.

  2. #4811
    zloy_ujin
    Участник
    Цитата Сообщение от Добрый37 Посмотреть сообщение
    Штуцер как назло неразборный(в отличии от Зафиры).
    В итоге решил проблему кардинально.Срезал завальцовку с клапана на ток станке и изготовил верхнюю часть(где сам фильтр из конуса и навитой на него проволоки) с внутр.резьбой а на нижней части(где обр клапан)нарезал резьбу.
    Все теперь работает и заправляет 25кг за 5 минут.
    да, была у меня зафира и там я разбирал все это хозяйство, некоторые люди эту пружинку вообще нафиг снимают или отгибают на пару витков и остаются без сетчатого фильтра, и куда потом попадет эта резиновая стружка?

  3. #4812
    Добрый37
    Участник
    ]Итак.Начнем.

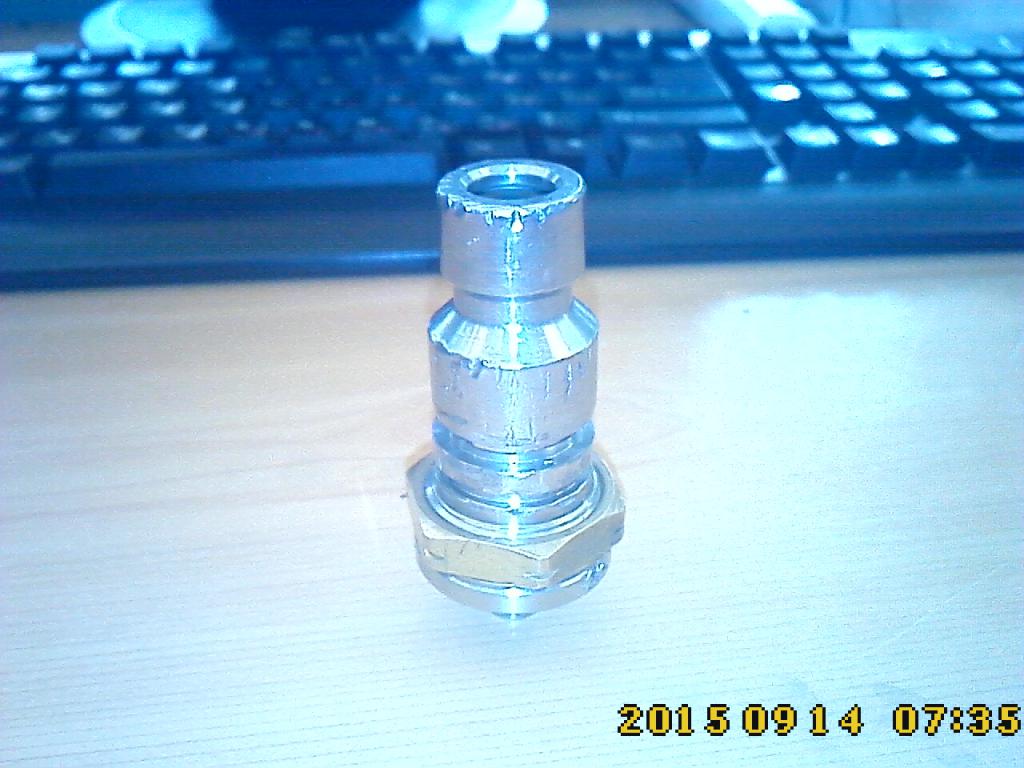

    Touran Eco Fuel (метановый Туран)-img0210.jpg
    1 Снятый клапан и немного пожеваный,думал что разборный ан нет.
    не сдавался до последнего
    но русские тиски и полуметровый газовый ключ свернули таки немчурскую завальцовку
    Но сворачивать не надо было
    Т.к. возникла проблема по разрезке кольца на нижней части клапана.
    Touran Eco Fuel (метановый Туран)-img0211.jpg

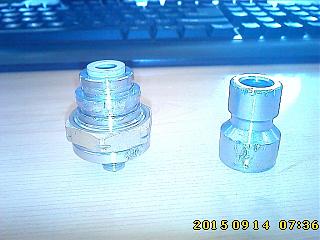

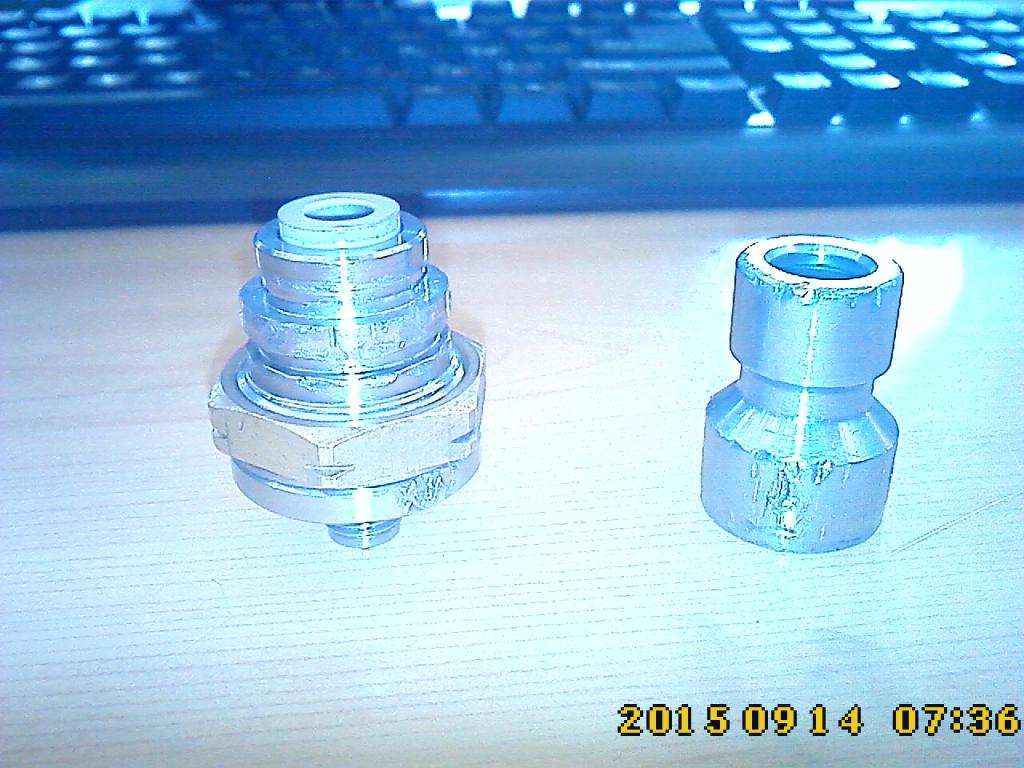

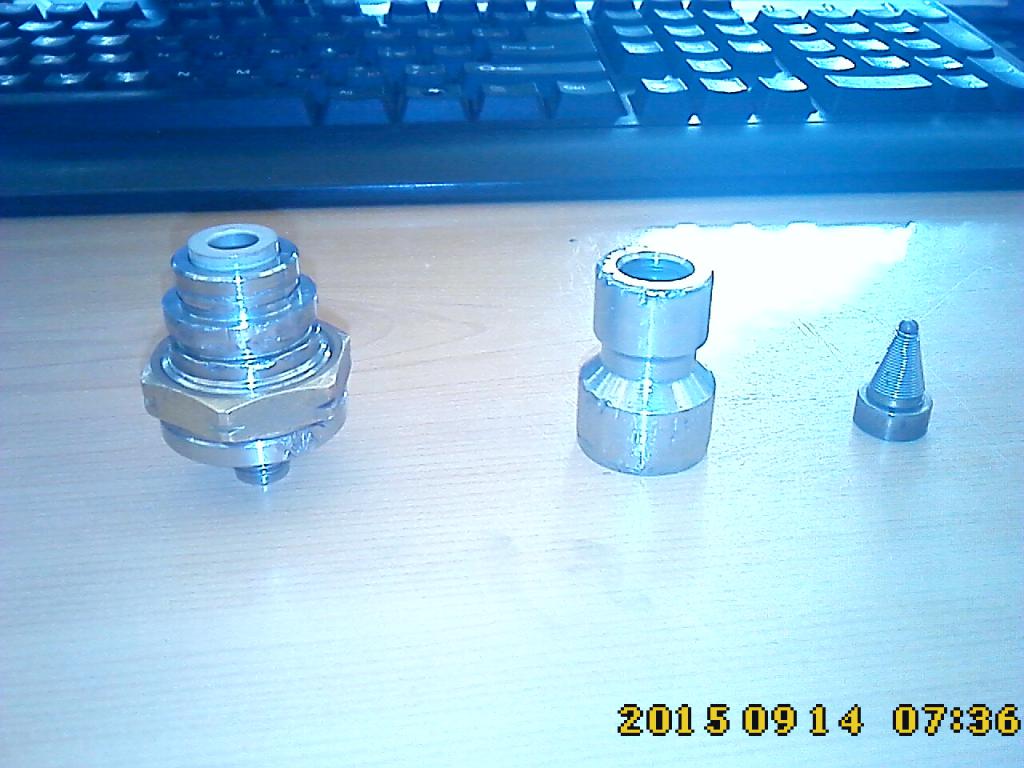

    Touran Eco Fuel (метановый Туран)-img0212.jpg

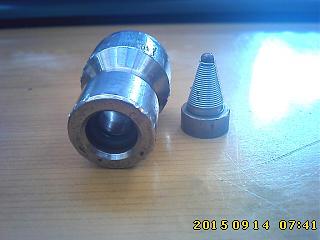

    Touran Eco Fuel (метановый Туран)-img0217.jpg

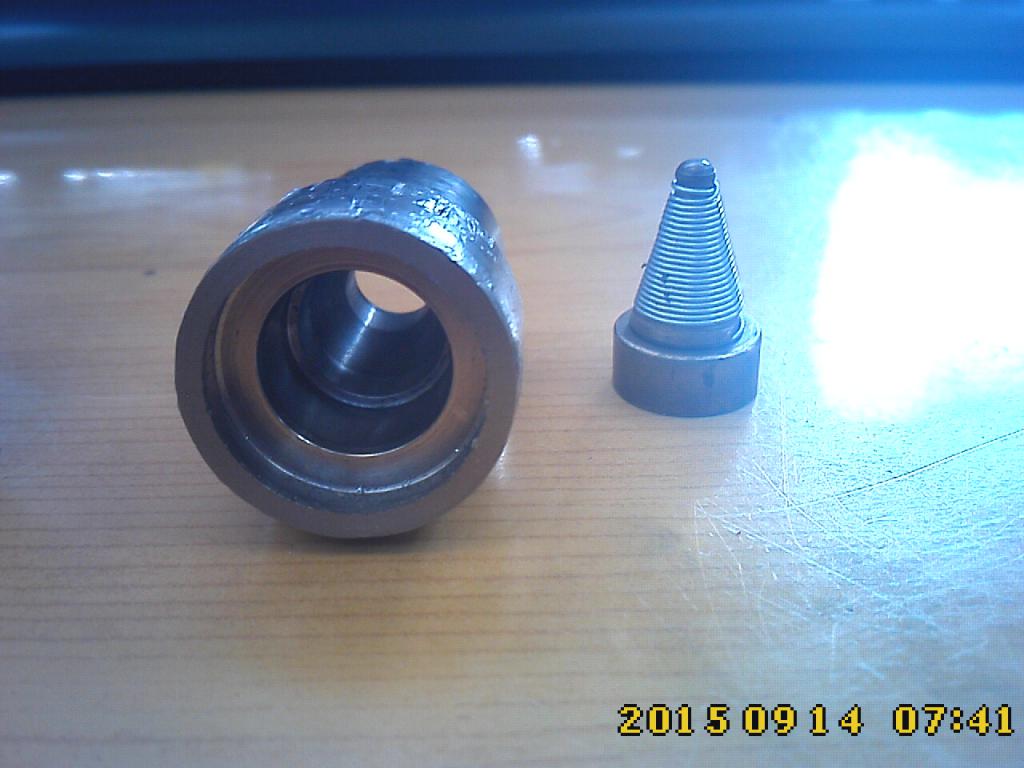

    Touran Eco Fuel (метановый Туран)-img0216.jpg

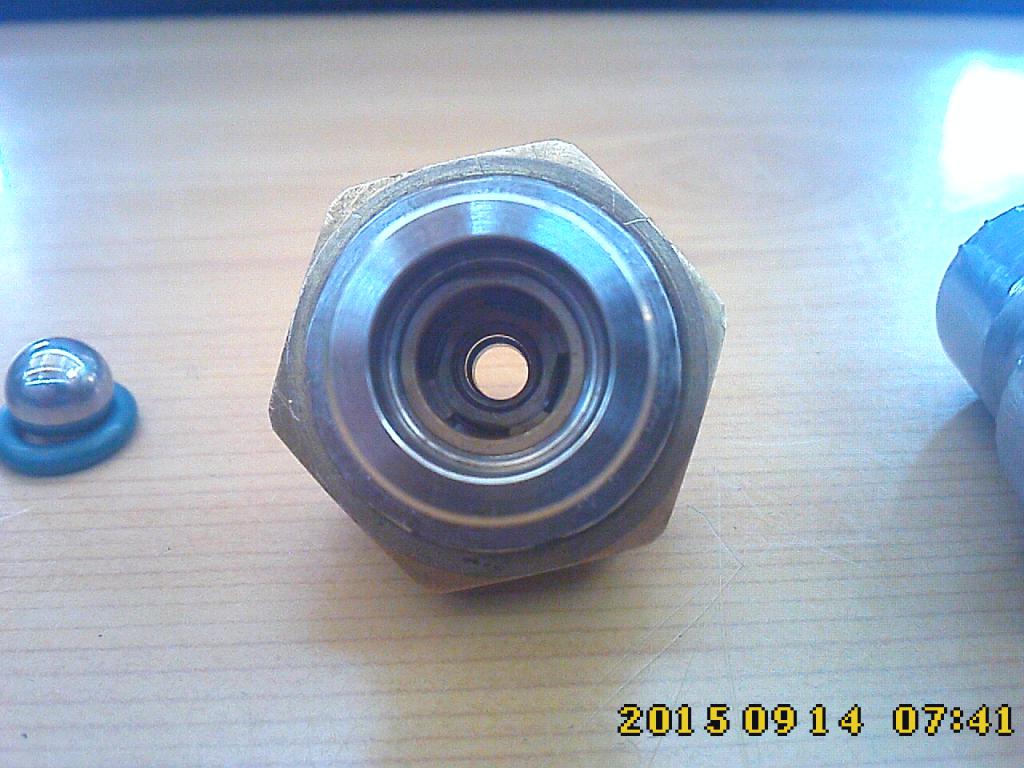

    Из верхней части (где фильтр )высыпалась неслабая горка резиновых крошек

    Touran Eco Fuel (метановый Туран)-img0215.jpg

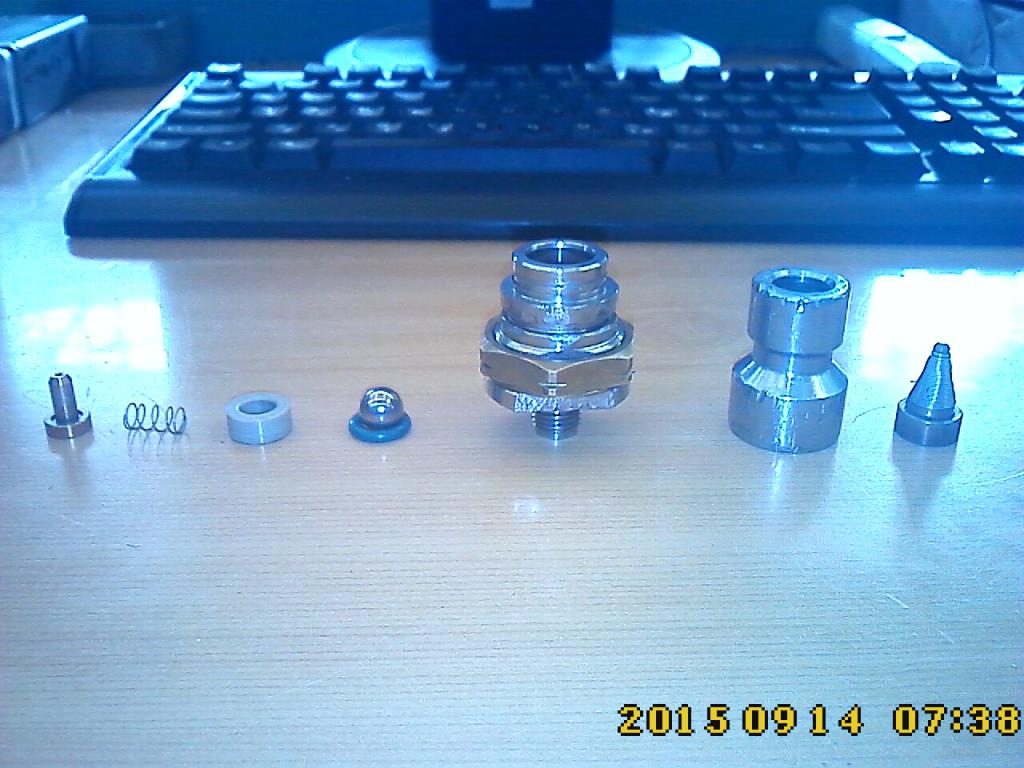

    Touran Eco Fuel (метановый Туран)-img0213.jpg

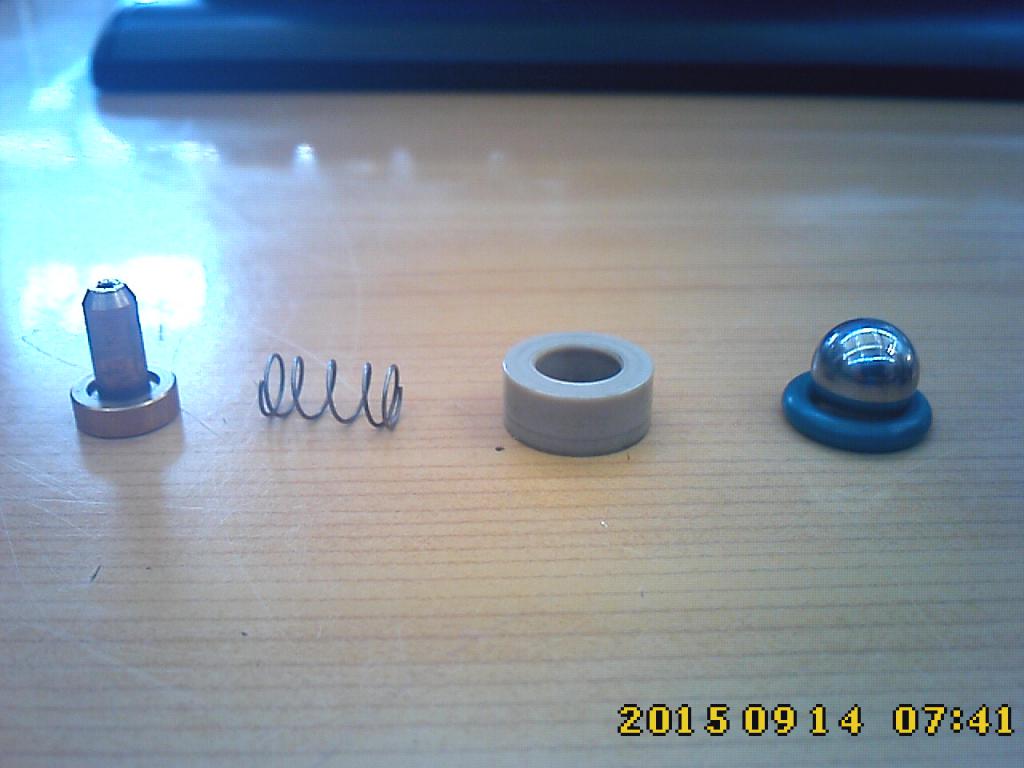

    Touran Eco Fuel (метановый Туран)-img0218.jpg

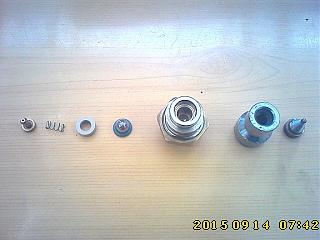

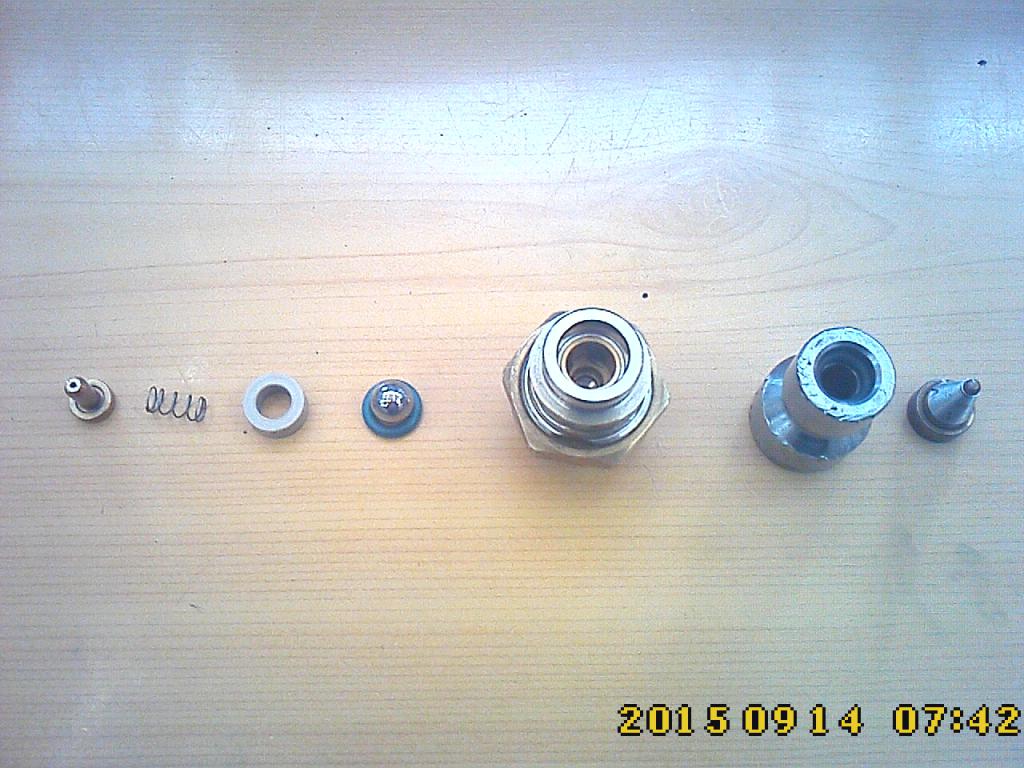

    Touran Eco Fuel (метановый Туран)-img0220.jpg

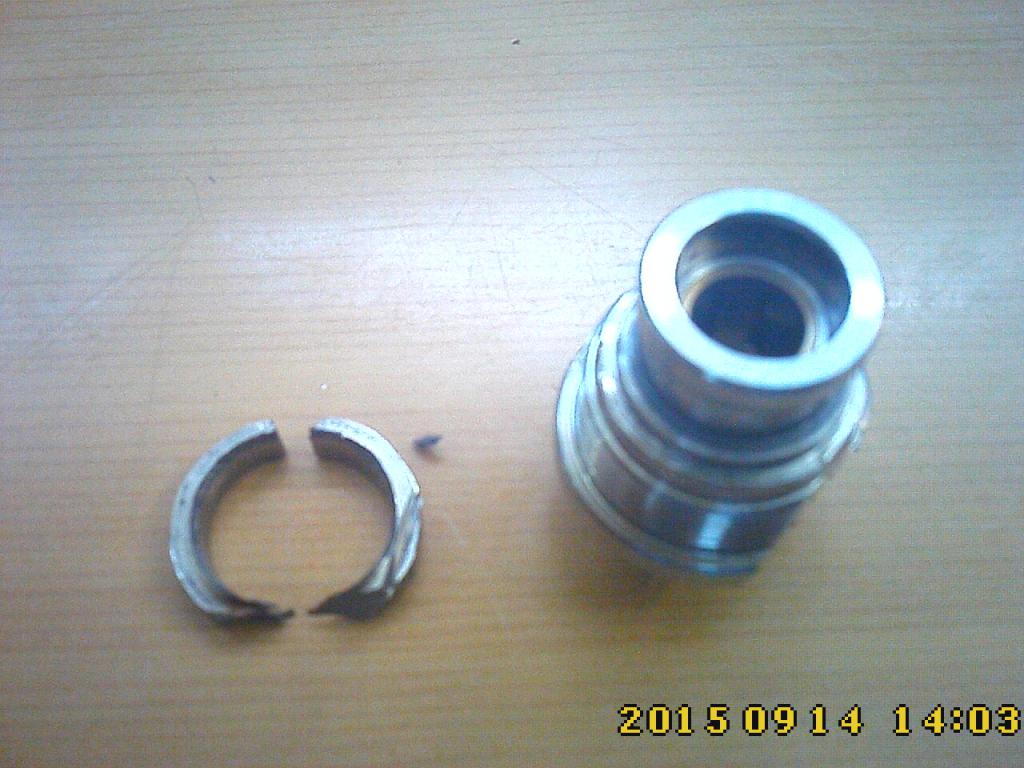

    Touran Eco Fuel (метановый Туран)-img0222.jpg

    Вот это кольцо пришлось срезать отдельно
    очень геморно
    Последний раз редактировалось Добрый37; 09.10.2015 в 09:58.

  4. #4813
    boilc
    Участник
    Вложения не открываются

  5. #4814
    Добрый37
    Участник
    Touran Eco Fuel (метановый Туран)-img0223.jpg

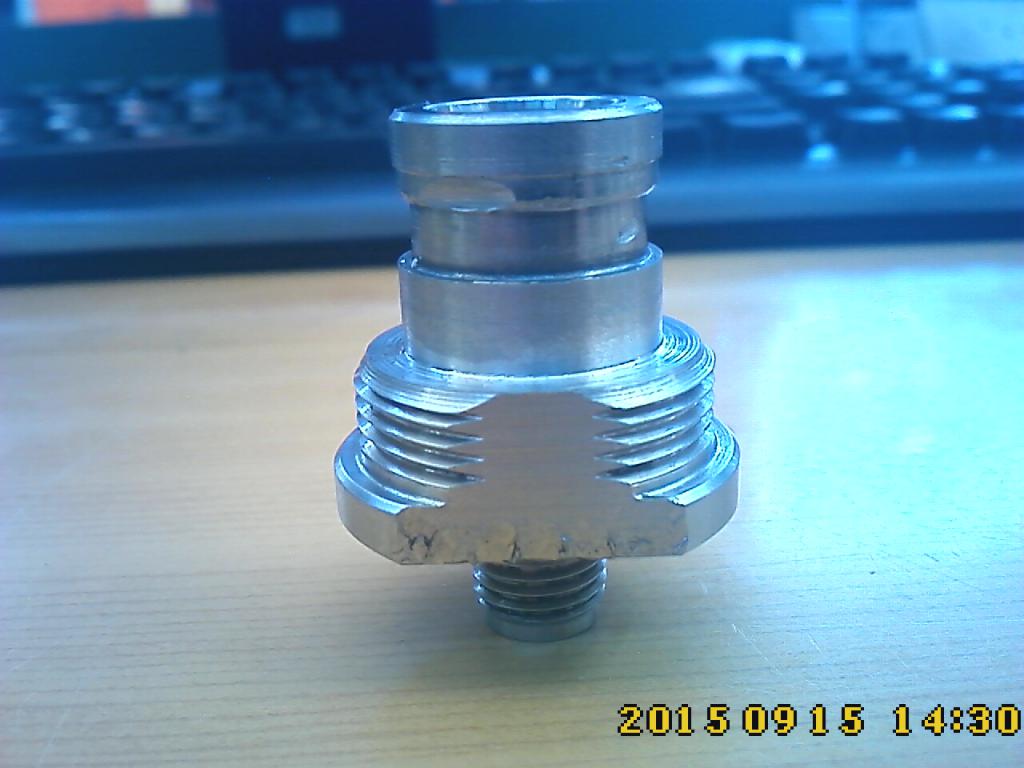

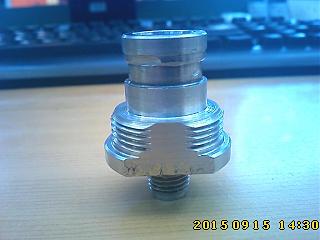

    Проточеная нижняя часть под М20х1.25

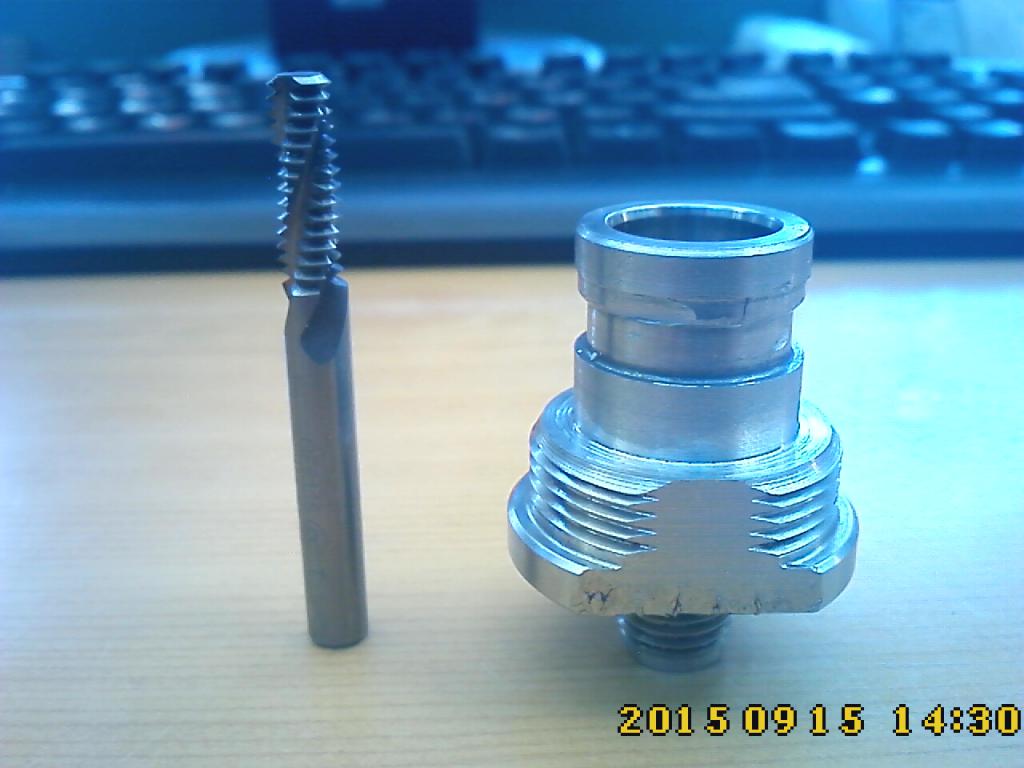

    Touran Eco Fuel (метановый Туран)-img0224.jpg

    Резьбофреза М8х1.25

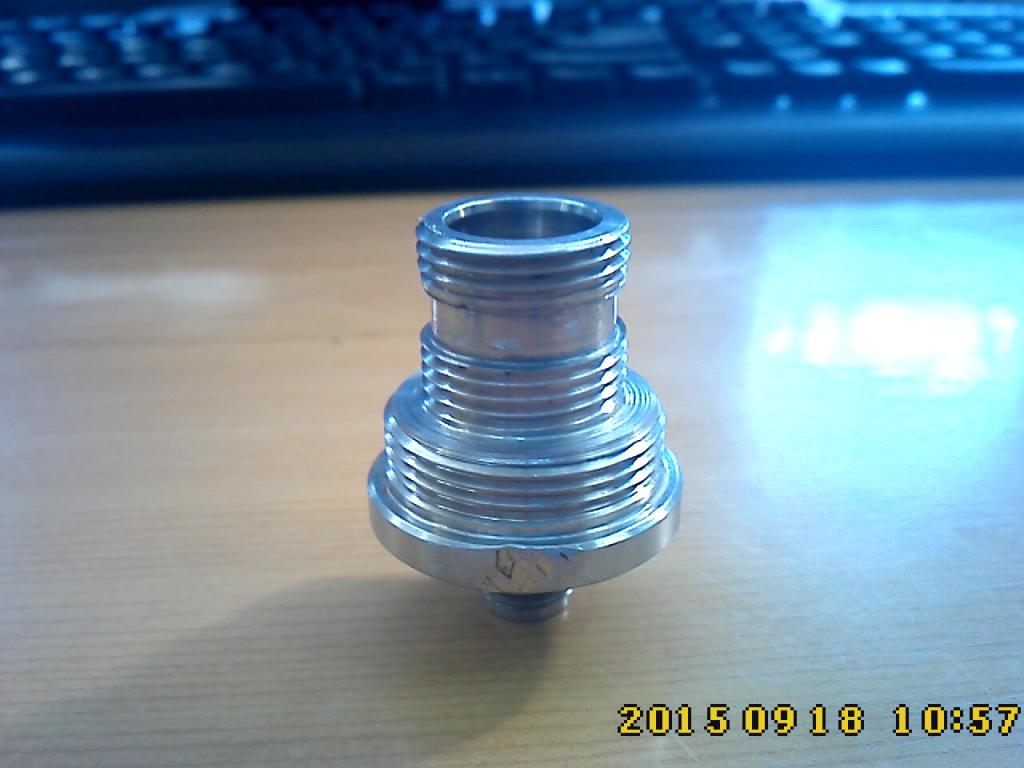

    Touran Eco Fuel (метановый Туран)-img0225.jpg

    Результат М20х1.25

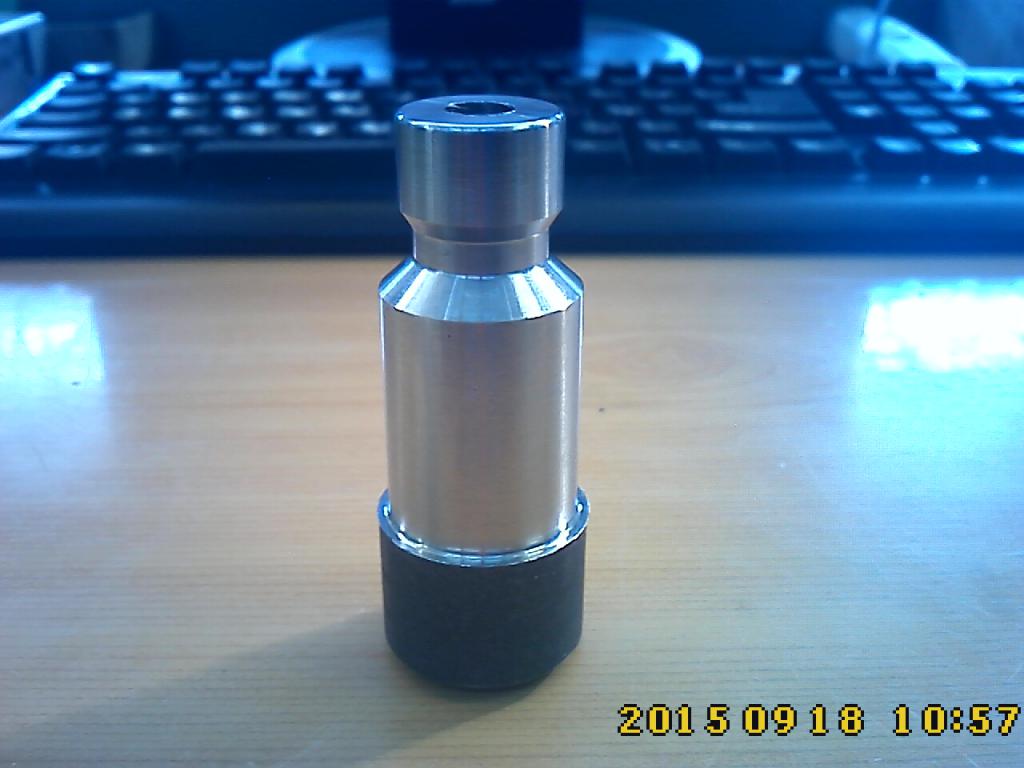

    Touran Eco Fuel (метановый Туран)-img0226.jpg

    Заготовка из нержавейки

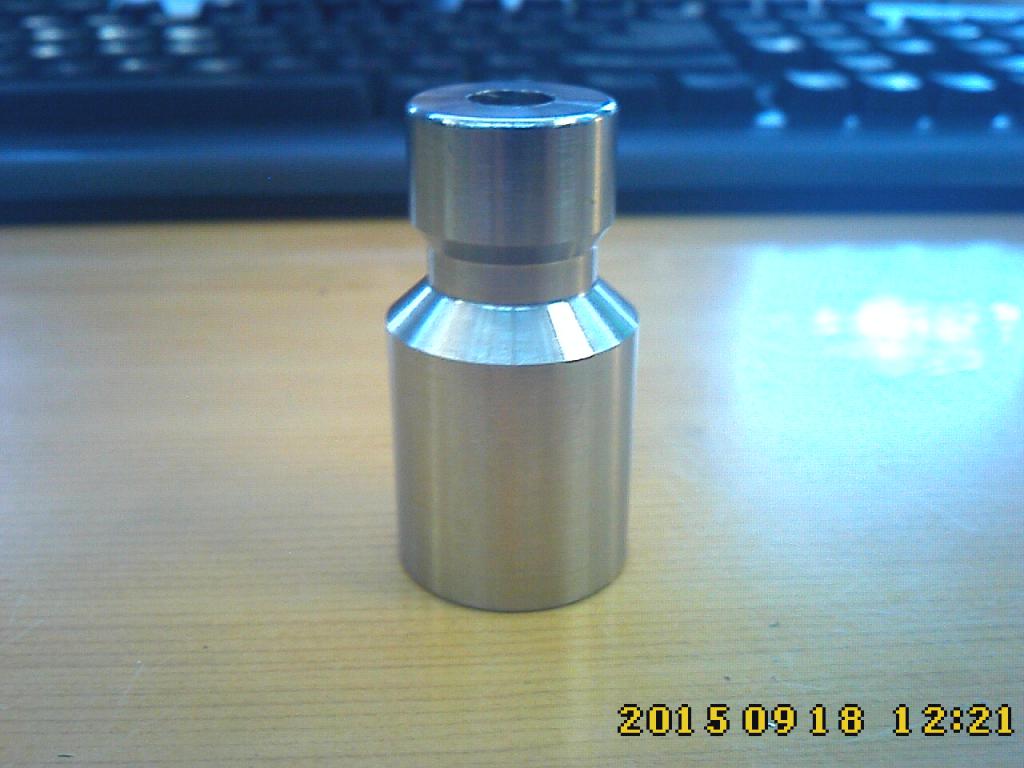

    Touran Eco Fuel (метановый Туран)-img0227.jpg

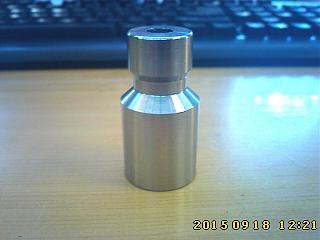

    Обработка на ЧПУ

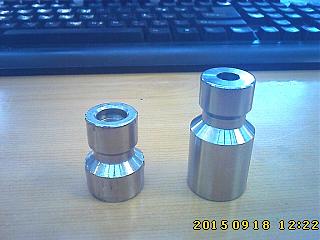

    Touran Eco Fuel (метановый Туран)-img0228.jpg

    Сравнение со старой верхней частью

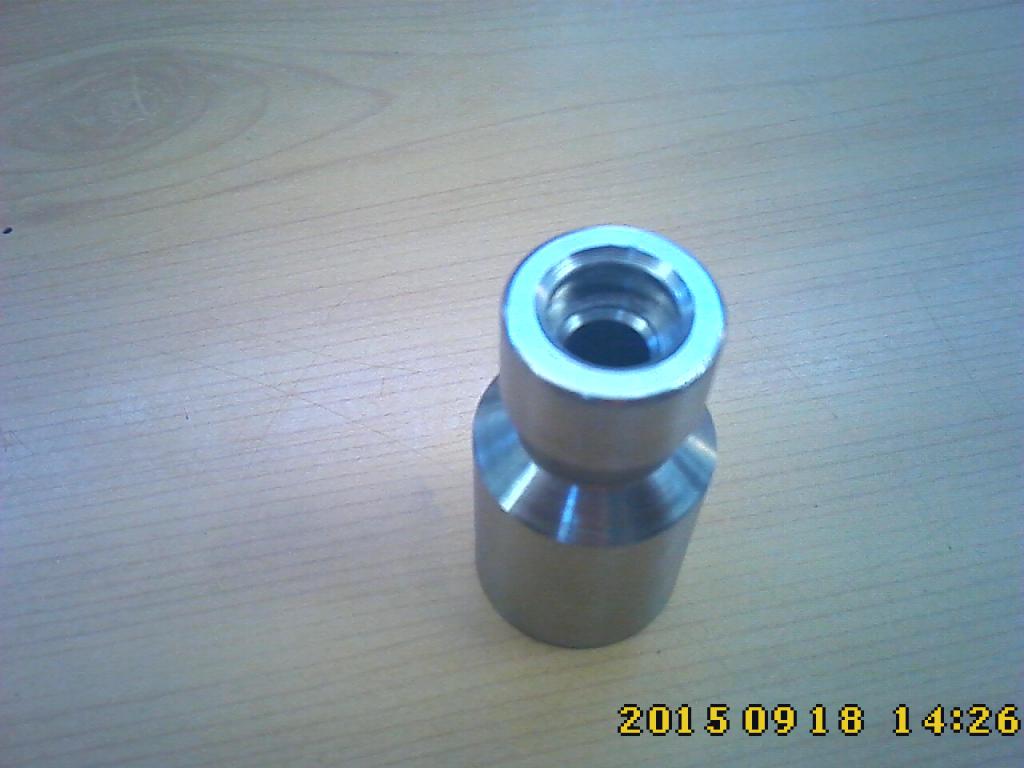

    Touran Eco Fuel (метановый Туран)-img0230.jpg

    Touran Eco Fuel (метановый Туран)-img0229.jpg

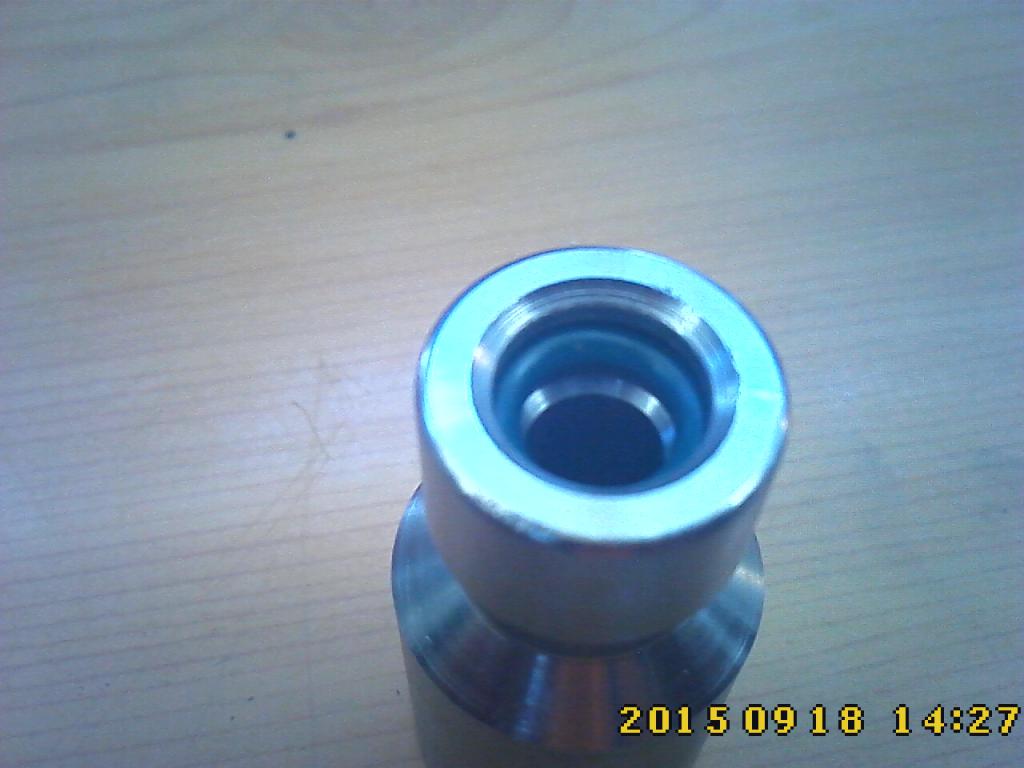

    После обработки с резинкой
    Делал на фрезерном обраб центре.
    Самое сложное внутр канавка под резинку
    заказывал спец фрезу

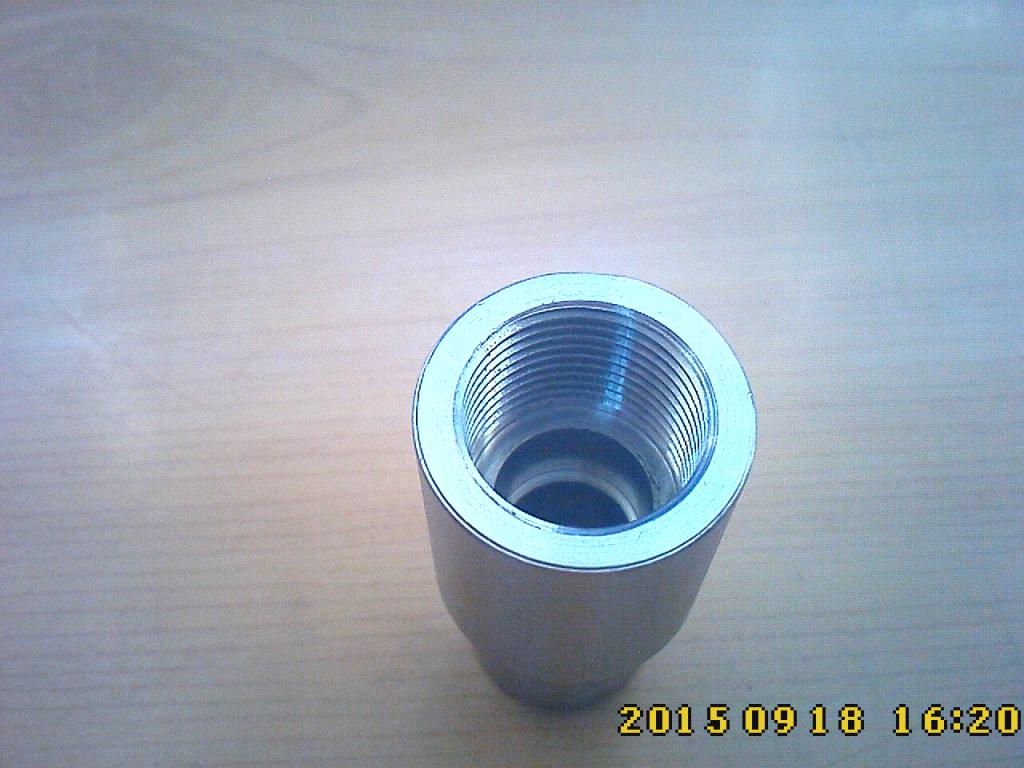

    Touran Eco Fuel (метановый Туран)-img0234.jpg

    Внутренности и резьбу тоже резал на ЧПУ

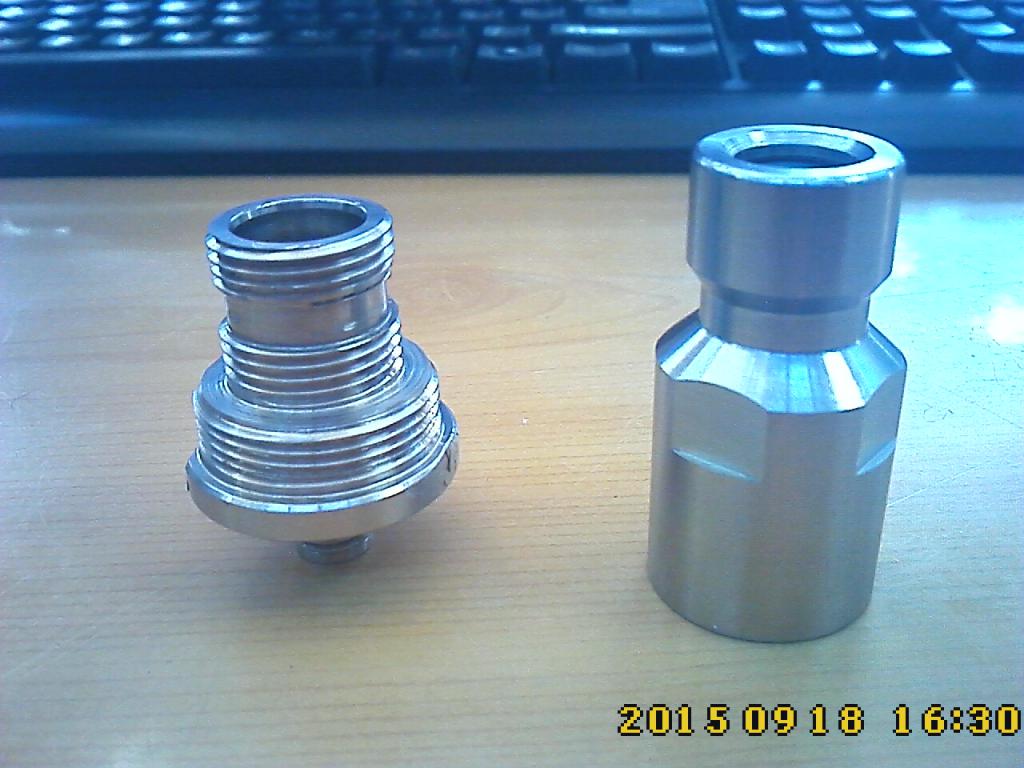

    Миниатюры Миниатюры Touran Eco Fuel (метановый Туран)-img0235.jpg

  6. #4815
    tyroff
    Участник
    Чертежи с размера есть?

    - - - Добавлено - - -

    И полное наименование инструмента?

  7. #4816
    Добрый37
    Участник
    Чертежей и списка инструментов не будет...
    Для человека который разбирается в металлообработке и в машиностроении снять размеры и изготовить будет несложно
    Я думаю у каждого найдется такой человек с руками...
    Этим постом я показал что ВОЗМОЖНО переделать этот злосчастный клапан и сделать его разборным для прочистки фильтра...

  8. #4817
    boilc
    Участник
    Добрый 37, у кого нет возможности найти человека с руками и ЧПУ? Возможно изготовить КИТ наборы для переделки не разборного клапана в разборный?

  9. #4818
    Добрый37
    Участник
    Наверное можно сделать верхнюю часть...
    Но вероятно встанет проблема с соединением этих частей ,т.к нужно будет срезать развальцовку проточить нижнюю часть и нарезать на ней резьбу в упор...

  10. #4819
    boilc
    Участник
    Мне кажется, с проточкой и нарезанием резьбы проще, чем с вытачиванием наконечника, с применением ЧПУ

  11. #4820
    Добрый37
    Участник
    В принципе можно попробовать сделать верхнюю часть...
    Но где гарантия что внутренности клапана будут одинаковые...
    Это не поймешь пока его не вскроешь.
    Такой клапан как у меня реально восстановить а другие еще неизвестно...
