Touran Eco Fuel (метановый Туран)

Страница 608 из 650 ПерваяПервая ... 108508558598606607608609610618 ... ПоследняяПоследняя
Показано с 6,071 по 6,080 из 6500
  1. #1
    Реф
    Автор темы

    Touran Eco Fuel (метановый Туран)

    У многих из уважаемых форумчан, а именно - владельцев послерестайлинговых машин в руководстве имеется ссылка на существование вот такой модели Турана - на природном газе (метане).

    Интересно, видел ли кто-то реально такую машину, а может быть даже катался на ней?.. Интересны впечатления, потому что все мои предыдущие машины дооснащались дополнительно газовым оборудованием (только пропановым, разумеется)
    ************************************************** **********************************
    Программа самообучения 425
    Устройство и принцип работы, Газовое оборудование EcoFuel для двигателей TSI 1,4 л 110 кВт
    http://www.touran-club.ru/albums/id212/551/19247.pdf
    Программа самообучения 373
    Система питания на природном газе EcoFuel в Touran и Caddy для двигателя 2,0л-80кВт
    http://www.touran-club.ru/albums/id212/551/22120.pdf
    ************************************************** **********************************

    Снятие бензофорсунок

    Указание
    Снятые форсунки подлежат замене.
    Снятие
    Снять воздушный фильтр → Глава.
    Снять блок регулирующей заслонки -J808- и модуль дроссельной заслонки -J338- → Глава.
    – Снять впускной коллектор и нижнюю часть впускного коллектора → Глава.
    – Пальцами оттянуть уплотнительное кольцо вверх, как показано на рисунке, и снять его с форсунки.
    – Привинтить к инерционному съёмнику -T10133/3-захват -T10133/15-. Вложение 41734
    – Вставить съёмник -T10133/15- в канавку -стрелка- на форсунке. Вложение 41735
    – Извлечь форсунку осторожными ударами. Вложение 41736
    Установка
    – Тщательно очистить отверстия форсунок в ГБЦ нейлоновой щёткой -T10133/4-. Вложение 41737
    – Использовать при установке новый пружинный элемент -стрелка-. Вложение 41738

    – Заменить уплотнительные кольца между форсунками и нижней частью впускного коллектора и слегка смочить их чистым моторным маслом.
    Указание
    Тефлоновое уплотнительное кольцо форсунки смазывать нельзя.
    – Вставить новую форсунку рукой до упора в отверстие головки блока цилиндров.
    Указание
    Форсунка должна вставляться легко, при необходимости подождать, пока уплотнительное кольцо достаточно сожмётся.

    – Проверить надёжность и правильность установки форсунок в ГБЦ.

    – Осторожно установить нижнюю часть впускного коллектора на форсунки и затянуть винты крепления моментом 20 Нм → Глава.

    – Установить впускной коллектор → Глава.

    – Установить блок регулирующей заслонки -J808- и блок дроссельной заслонки -J338- → Глава.

    Установить воздушный фильтр → Глава.
    [свернуть]


    Метод снятия топливного насоса комрадом boilc Вложение 48226
    Ремонт газового редуктора EcoFuel 1.4 TSI
    Последний раз редактировалось Allex; 30.04.2016 в 11:40.

  2. #6071
    faba
    Участник
    Спасибо Yri, успокоил

  3. #6072
    vitali01
    Участник

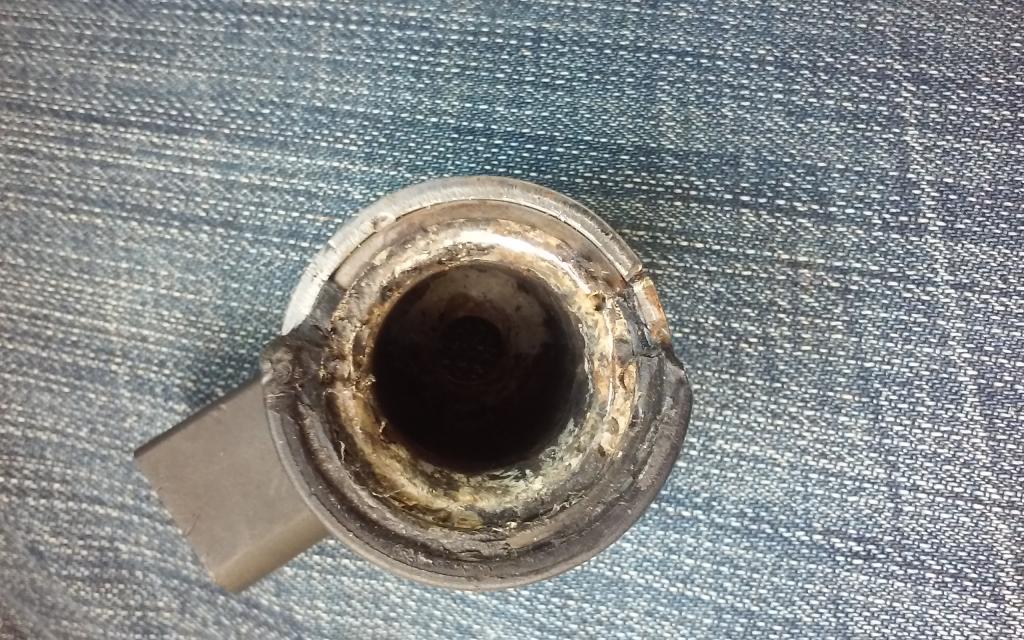

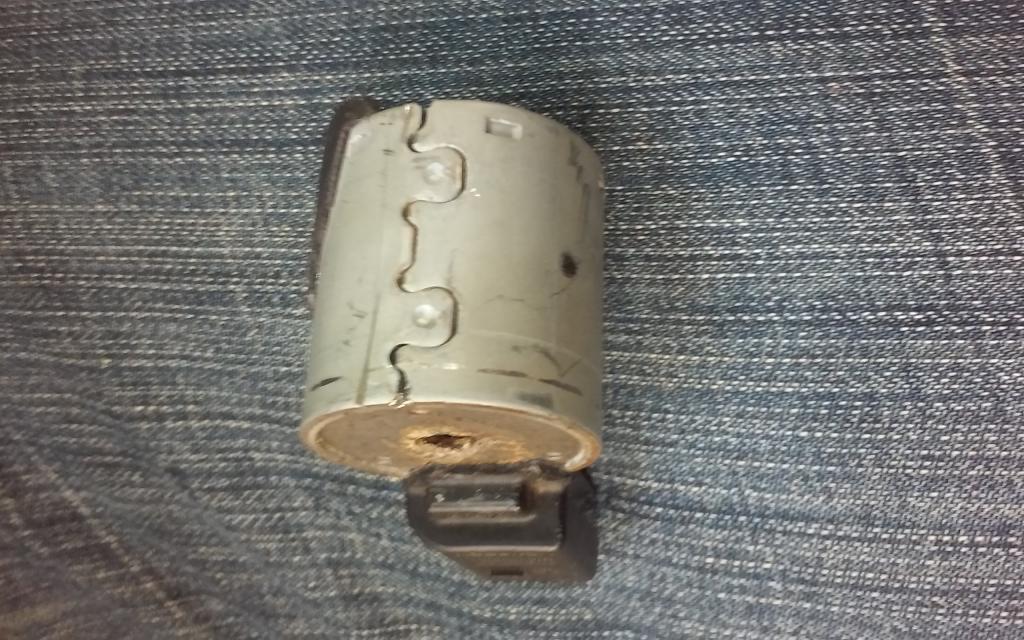

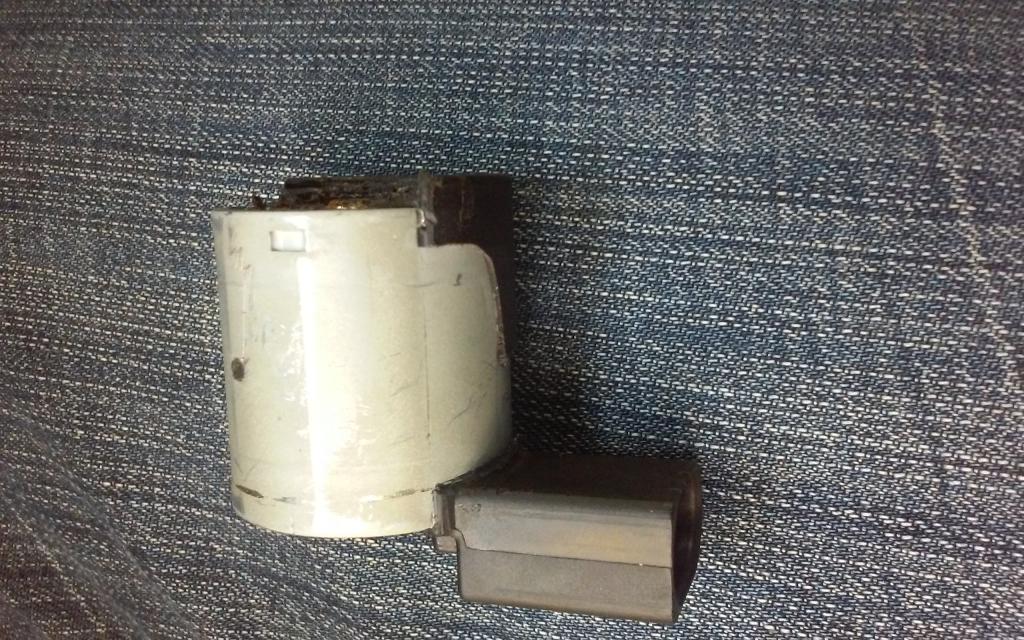

    Touran Eco Fuel (метановый Туран)-20160912_130611.jpgTouran Eco Fuel (метановый Туран)-20160912_130620.jpgTouran Eco Fuel (метановый Туран)-20160912_130632.jpg Подскажите,кто нибудь реанимировал катушку на клапане высокого давления на редукторе ventrex? Может от чего подходит? 12v вроде 8-9 амп. Отдельно не продаются. Внутренний диам 20мм наружн.37мм глубина37мм. Разобрал,а там металический корпус 2.5мм сталь. Дальше курочить не стал

  4. #6073
    ant 787
    Член Клуба
    vitali01, товарищ Сани Sanya64 ее перематывал.

  5. #6074
    Sanya64
    Член Клуба
    Я уже в личку всё рассказал vitali 01. Уже добрались до обмотки практически и остановились... Снимайте этот металический экран и перематывайте катушку. Ни от чего другого на VENTREX не подходит. (по размерам).

  6. #6075
    vitali01
    Участник
    Да, ок буду курочить.

  7. #6076
    serg_w
    Участник
    Цитата Сообщение от vitali01 Посмотреть сообщение
    Да, ок буду курочить.
    Без фанатизма! Ибо потом не соберешь. А так все можно перемотать. Если сломаешь катушку, то нужно найти капрон или другой диэлектрик, отдать токарю и он выточит новый под размер обоймы.
    Нужно знать ф провода, сопротивление и потребляемый ток. Количество витков можно высчитать. Меньше намотаешь будет греться, перемотаешь - может не хватать усилия втягивания сердечника.
    У нас форум дружный, поможем(забросаем) советами!

  8. #6077
    vitali01
    Участник

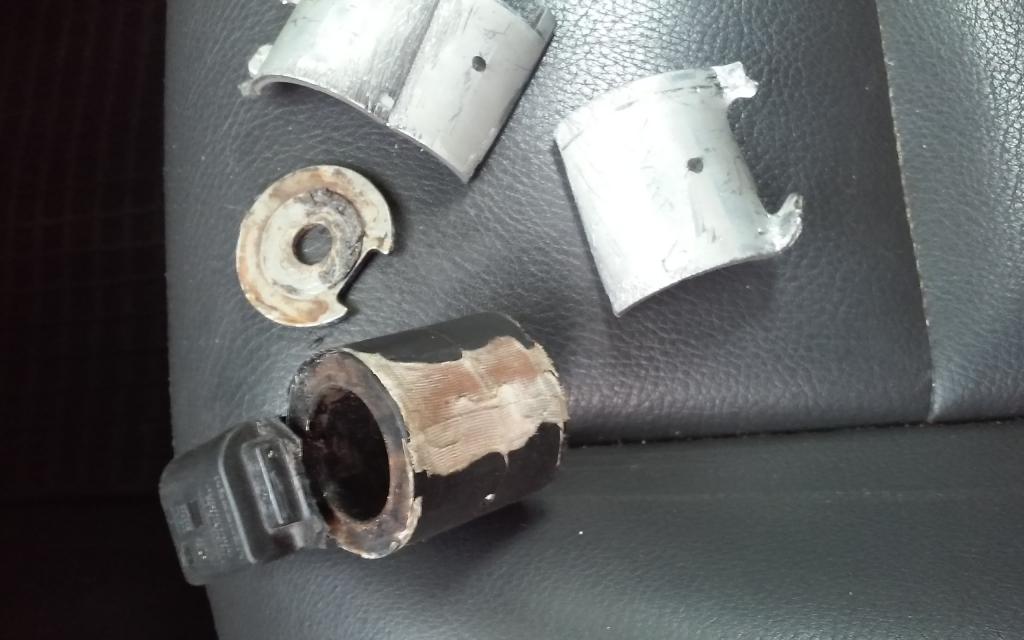

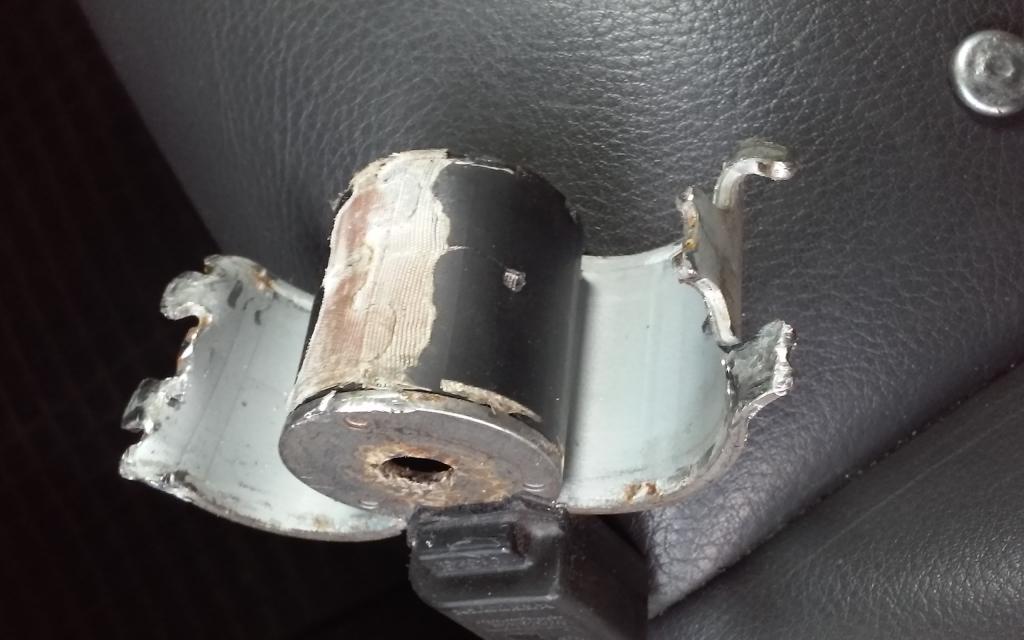

    Touran Eco Fuel (метановый Туран)-20160912_152518.jpgTouran Eco Fuel (метановый Туран)-20160912_151022.jpgвскНажмите на изображение для увеличения.

Название:	20160912_152518.jpg
Просмотров:	39
Размер:	66.3 Кб
ID:	54282Нажмите на изображение для увеличения.

Название:	20160912_151022.jpg
Просмотров:	38
Размер:	67.7 Кб

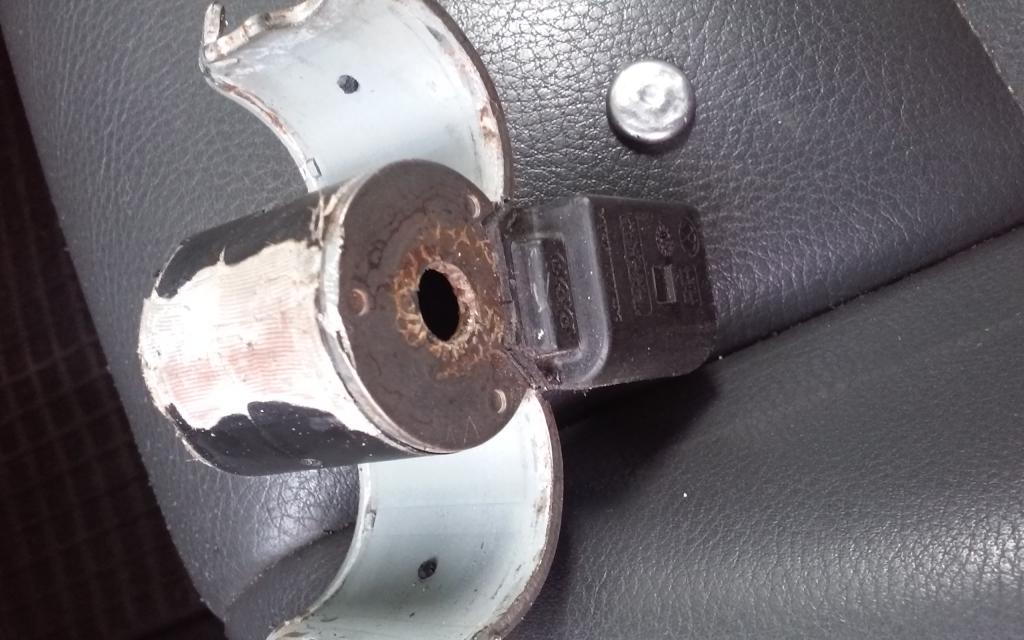

ID:	54283Touran Eco Fuel (метановый Туран)-20160912_150956.jpgНажмите на изображение для увеличения.

Название:	20160912_152518.jpg
Просмотров:	39
Размер:	66.3 Кб
ID:	54282Нажмите на изображение для увеличения.

Название:	20160912_151022.jpg
Просмотров:	38
Размер:	67.7 Кб
ID:	54283[ATTACH=CONFIG]54284[/ATTACHНажмите на изображение для увеличения.

Название:	20160912_150956.jpg
Просмотров:	22
Размер:	86.6 Кб
ID:	54284 произвел вскрытие,видно где проплешина,не хватает изоляции,там и было замыкание на массу,не межвиковое,а именно на массу и причем кагда тапку давишь или спорт режим,пробивало,переходил на бенз и сразу обратно на газ. Попробую просто заизолировать,а если все норм.то эпоксидкой залить.

  9. #6078
    Sanya64
    Член Клуба
    Чует моя чуйка, что не факт, что на массу было кз. Тестером прозванивали? С экраном и без.

  10. #6079
    atletas
    Участник
    Минские коллеги, нужна ваша помощь. Подскажите номера телефонов разборок по WV нужна помпа на мой авто 03C121004K.

  11. #6080
    ant 787
    Член Клуба
    Цитата Сообщение от atletas Посмотреть сообщение
    разборок по WV нужна помпа на мой авто 03C121004K
    Б/У??????? Их б/у как грязи, только компрессор вкл не будет! Установка помпы труд немалый. Если сам делаешь, то еще ладно, а если сервису заплатить, а оно не работает??? Пустая трата денег и времени!
