Touran Eco Fuel (метановый Туран)

Страница 61 из 650 ПерваяПервая ... 1151596061626371111161561 ... ПоследняяПоследняя
Показано с 601 по 610 из 6500
  1. #1
    Реф
    Автор темы

    Touran Eco Fuel (метановый Туран)

    У многих из уважаемых форумчан, а именно - владельцев послерестайлинговых машин в руководстве имеется ссылка на существование вот такой модели Турана - на природном газе (метане).

    Интересно, видел ли кто-то реально такую машину, а может быть даже катался на ней?.. Интересны впечатления, потому что все мои предыдущие машины дооснащались дополнительно газовым оборудованием (только пропановым, разумеется)
    ************************************************** **********************************
    Программа самообучения 425
    Устройство и принцип работы, Газовое оборудование EcoFuel для двигателей TSI 1,4 л 110 кВт
    http://www.touran-club.ru/albums/id212/551/19247.pdf
    Программа самообучения 373
    Система питания на природном газе EcoFuel в Touran и Caddy для двигателя 2,0л-80кВт
    http://www.touran-club.ru/albums/id212/551/22120.pdf
    ************************************************** **********************************

    Снятие бензофорсунок

    Указание
    Снятые форсунки подлежат замене.
    Снятие
    Снять воздушный фильтр → Глава.
    Снять блок регулирующей заслонки -J808- и модуль дроссельной заслонки -J338- → Глава.
    – Снять впускной коллектор и нижнюю часть впускного коллектора → Глава.
    – Пальцами оттянуть уплотнительное кольцо вверх, как показано на рисунке, и снять его с форсунки.
    – Привинтить к инерционному съёмнику -T10133/3-захват -T10133/15-. Вложение 41734
    – Вставить съёмник -T10133/15- в канавку -стрелка- на форсунке. Вложение 41735
    – Извлечь форсунку осторожными ударами. Вложение 41736
    Установка
    – Тщательно очистить отверстия форсунок в ГБЦ нейлоновой щёткой -T10133/4-. Вложение 41737
    – Использовать при установке новый пружинный элемент -стрелка-. Вложение 41738

    – Заменить уплотнительные кольца между форсунками и нижней частью впускного коллектора и слегка смочить их чистым моторным маслом.
    Указание
    Тефлоновое уплотнительное кольцо форсунки смазывать нельзя.
    – Вставить новую форсунку рукой до упора в отверстие головки блока цилиндров.
    Указание
    Форсунка должна вставляться легко, при необходимости подождать, пока уплотнительное кольцо достаточно сожмётся.

    – Проверить надёжность и правильность установки форсунок в ГБЦ.

    – Осторожно установить нижнюю часть впускного коллектора на форсунки и затянуть винты крепления моментом 20 Нм → Глава.

    – Установить впускной коллектор → Глава.

    – Установить блок регулирующей заслонки -J808- и блок дроссельной заслонки -J338- → Глава.

    Установить воздушный фильтр → Глава.
    [свернуть]


    Метод снятия топливного насоса комрадом boilc Вложение 48226
    Ремонт газового редуктора EcoFuel 1.4 TSI
    Последний раз редактировалось Allex; 30.04.2016 в 11:40.

  2. #601
    schahter
    Участник
    В России даже дизель . кроме грузовиков не выпускается.

  3. #602
    meed
    Участник
    мой переходник аналог германского, только зажим упрощен, что делает его более надежным не замерзает зимой, короче адаптирован под Россию=)

  4. #603
    morok
    Участник
    Тогда какого, извините, хрена, на заправках какие то непонятные заправочные шланги?

  5. #604
    Sanya64
    Член Клуба

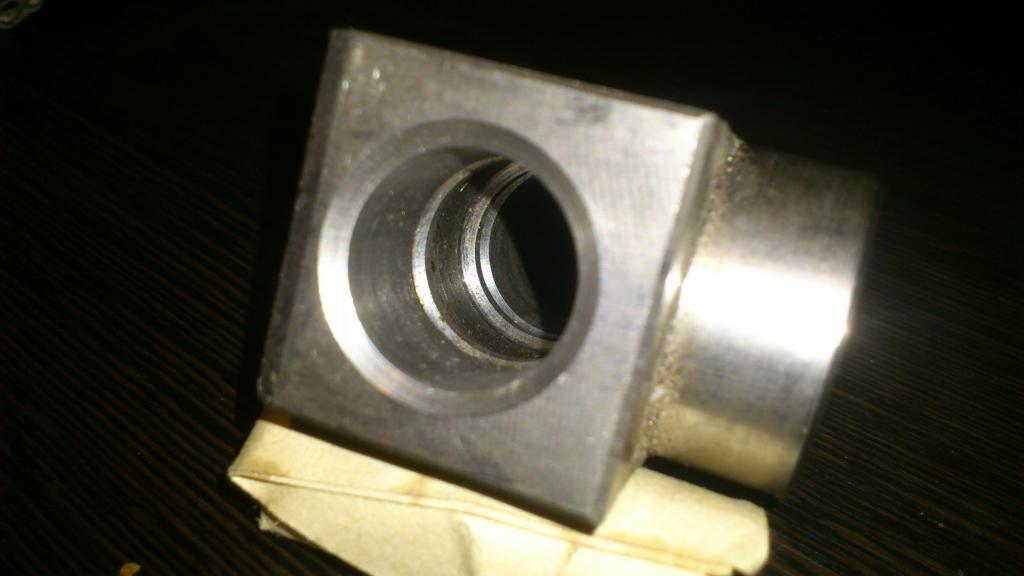

    Вот так выглядит "адаптированный под Россию" заправочный блок ( made in USSR). Обратите внимание на канавки в цилиндре, в них садятся уплотнительные кольца штуцера и обеспечивают герметичность при заправке, а также, выполняют роль "стопорных колец" от реактивной составляющей потока газа при заправке.

    Touran Eco Fuel (метановый Туран)-dsc_0454.jpg

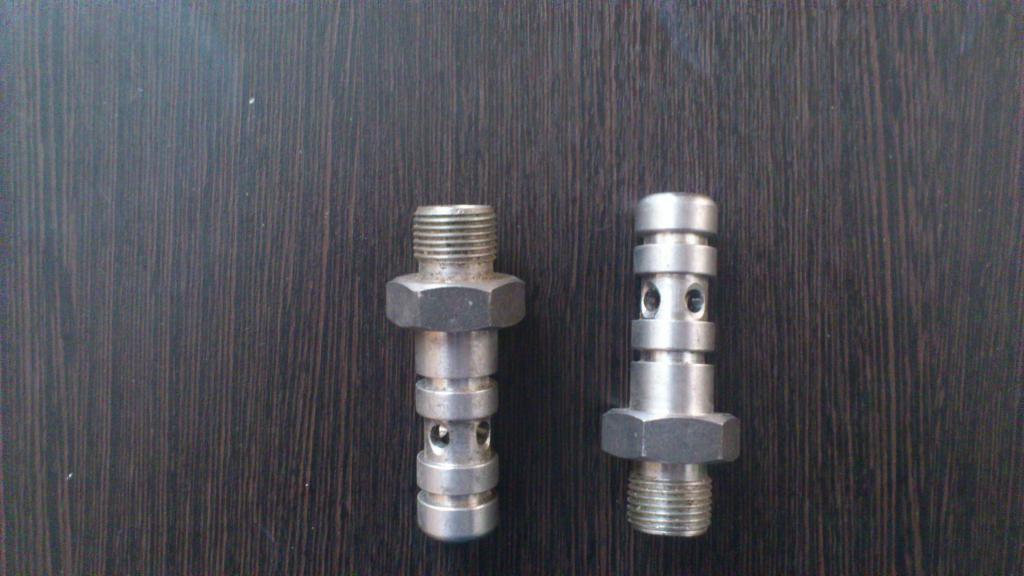

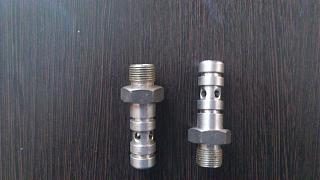

    А это штуцер, правда без резинок, но их посадочные места отчётливо видны и понятны.

    Touran Eco Fuel (метановый Туран)-dsc_0409.jpg
    Последний раз редактировалось Sanya64; 17.04.2013 в 22:22.

  6. #605
    Sanya64
    Член Клуба
    Цитата Сообщение от meed Посмотреть сообщение
    только зажим упрощен
    Что упростили в сией конструкции?

  7. #606
    meed
    Участник
    все работает без этих канавок, поверте они там лишние, немцы не дураки разработав именно этот переходник, а не с канавками!!!

  8. #607
    Sanya64
    Член Клуба
    Цитата Сообщение от meed Посмотреть сообщение
    все работает без этих канавок, поверте они там лишние, немцы не дураки разработав именно этот переходник, а не с канавками!!!
    Немцы то не дураки, но их конструктивных промахов мы знаем немало. За канавки молчу, а вот механизм удержания переходника на заправочном штуцере??? Поймите meed, это очень высокое давление да ещё природный газ, здесь какие либо самоделки могут привести к печальным последствиям! Безопасность прежде всего.

  9. #608
    meed
    Участник
    Цитата Сообщение от Sanya64 Посмотреть сообщение
    Немцы то не дураки, но их конструктивных промахов мы знаем немало. За канавки молчу, а вот механизм удержания переходника на заправочном штуцере??? Поймите meed, это очень высокое давление да ещё природный газ, здесь какие либо самоделки могут привести к печальным последствиям! Безопасность прежде всего.
    я все понимаю, и понимаю какое там давление, мой переходник не какая либо самоделка, а аналог, германскому переходнику!

  10. #609
    Sanya64
    Член Клуба
    Цитата Сообщение от meed Посмотреть сообщение
    аналог, германскому переходнику!
    ОК!
    Страна происхождения?
    Цитата Сообщение от meed Посмотреть сообщение
    только зажим упрощен
    Способ соединения со штуцером?

  11. #610
    meed
    Участник
    может вам марки сплавов написать, с расчетами какое давление они выдержат?
