  1. #131
    alex64
    Член Клуба
    Цитата Сообщение от Альберт Посмотреть сообщение
    Подскажите пожалуйста какой предохранитель отвечает за замок задней двери? По схеме не могу найти.
    Отдельного нет. Предохранитель 53 в блоке предохранителей С на Центральный блок управления систем комфорта.

  2. #132
    Альберт
    Участник
    Цитата Сообщение от Данилыч Посмотреть сообщение
    Раз уж снял обшивку, то: 1. Отсоедини разъем от накладки в которой лампы подсветки и кнопка отпирания двери.
    2. Закрой замок вручную на открытой двери.
    3. Замкни в разъеме, который отсоединил коричневый и лиловый провода (при замыкании замок должен открываться).
    4. Если замок не открывается посмотри приходит ли напряжение на разъем самого замка при выполнении пункта 3 (мерять между коричневым и зелено-белым).
    5. Если напряжение приходит - навернулся замок, если нет можно еще попробовать кинуть напряжение напрямую в разъем замка (на тот контакт, на который в разъеме идет коричневый провод - минус)
    Все пункты выполнил
    п.4 напряжение есть, моторчик снимал подавал напряжение рабочий, судя по схеме "+" приходит а вот куда уходит "-"
    контакт 159 я так понимаю там должен быть минус, подскажите как найти куда он идет?
    http://SSMaker.ru/6250bdb8/

  3. #133
    РВА963
    Новичок
    Была такая же проблема.Замена микрика-не помогло.Коротило именно в накладке, хотя явного "коротыша" не было.

  4. #134
    Данилыч
    Участник

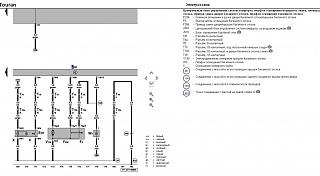

    У меня другая картинка
    Миниатюры Миниатюры Замок багажника-novyi-tochechnyi-risunok.jpg

  5. #135
    Данилыч
    Участник
    Цитата Сообщение от Альберт Посмотреть сообщение
    а вот куда уходит "-"
    Судя по схеме - в соединение с массой в жгуте проводов крышки багажного отсека, самое-то главное, что + есть, а минус - вся машина минус

  6. #136
    Альберт
    Участник
    Я думаю просто подать минус на моторчик нельзя, иначе при открывании замка, когда сработает микрик что замок открыт, моторчик должен быть выключен, от микриков тоже идут концы в блоку кофморта, значит что-то в нем косячит, Подскажите где находится этот блок и как к нему добраться?

  7. #137
    Данилыч
    Участник
    Со стороны пассажира к центральной консоли присобачен

  8. #138
    Данилыч
    Участник
    Цитата Сообщение от Альберт Посмотреть сообщение
    думаю просто подать минус на моторчик нельзя, иначе при открывании замка, когда сработает микрик что замок открыт, моторчик должен быть выключен, от микриков тоже идут концы в блоку кофморта, значит что-то в нем косячит...
    вообще ничего не понял, вы на схеме посмотрите как соединены минусы микриков и мотора

  9. #139
    Альберт
    Участник
    Как я понимаю работу замка.
    Нажал на двери ручку, подал питание на электромотор замка
    Мотор провернул открыл замок и нажал сначало на один микрик, пошел сигнал "+" на блок комфорта, и БлокКомф. выключил электромотор
    тут же нажал второй микрик, и "+" через него включил освещение в багажнике.
    Что не так я написал?

  10. #140
    alex64
    Член Клуба
    Нажав на двери ручку, сообщили блоку о намерении открыть багажник.
    Блок подал напряжение на двигатель и провернул язычок.
    Микрики подали "-" на блок и лампу.
    Я так вижу.
