Замена пыльника шруса

Страница 14 из 15 ПерваяПервая ... 412131415 ПоследняяПоследняя
Показано с 131 по 140 из 141
  1. #131
    crazyyy
    Участник
    в поиск - замена наружнего ШРУС/пыльника ШРУС

  2. #132
    ЕвгенийVW
    Участник
    alex05, Вы самую большую не обвели деталь, которая гармошкой. Это и есть пыльник. Как я понял по предыдущим отчетам которые читал год назад, то шайба номер три должна располагаться под узким креплением пыльника. Но у меня к вам вопрос, на днях купил обжимку для хомутов пыльника, но расстояние на которое открываются зажимы какое-то небольшое.
    Измерьте пожалуйста длину сжимаемой части на хомутах

  3. #133
    alex05
    Участник

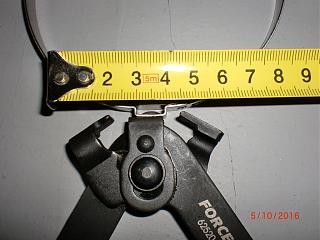

    ЕвгенийVW, Скорее всего вы взяли не правильную обжимку, сфоткал на снимке все видно.
    Миниатюры Миниатюры Замена пыльника шруса-cimg6567.jpg

  4. #134
    ЕвгенийVW
    Участник
    alex05,

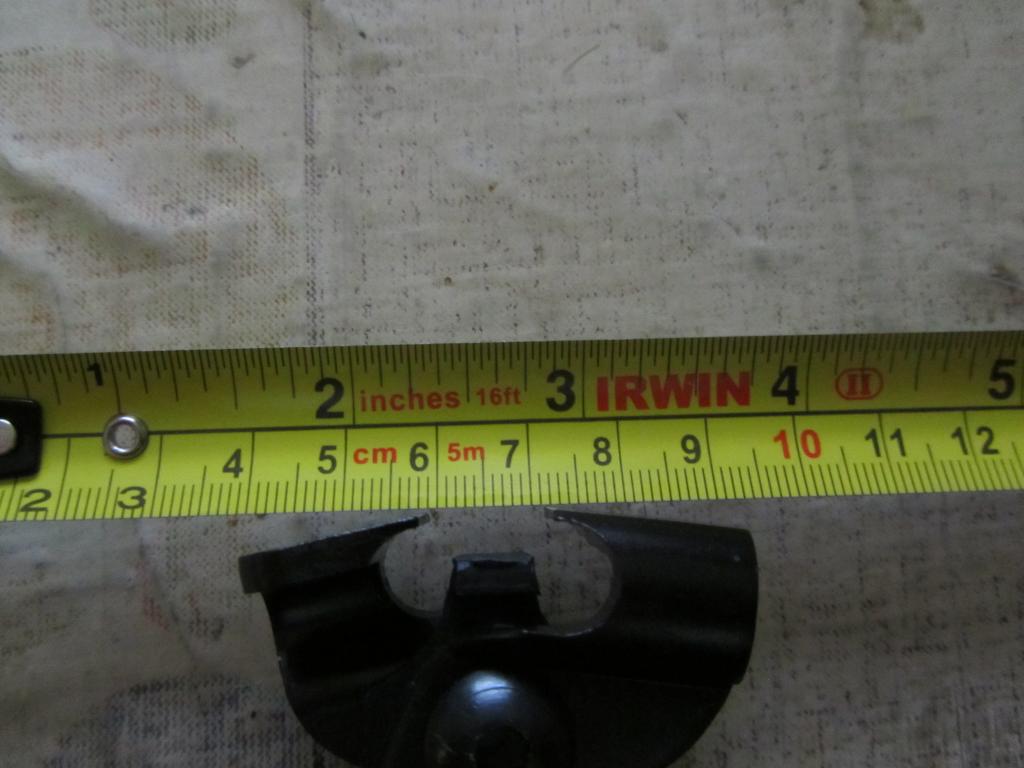

    У меня вот такие, вроде сантиметр должны обхватить

    Замена пыльника шруса-img_0492.jpg

  5. #135
    ant 787
    Член Клуба
    Цитата Сообщение от alex05 Посмотреть сообщение
    вероятно стопорное кольцо гранаты, под номером два металлическая шайба и самая загадочная под номером три, из пластика, на конус, что бы это могло быть?
    Наглядно тут- замена наружнего ШРУС/пыльника ШРУС

  6. #136
    ЕвгенийVW
    Участник
    Добрый день!

    Нашел два болта которые считал одним болтом. Размеры одинаковые, но коды - разные.

    Объясните, который из них - ступичный болт и тогда второй - это что за болт?

    Поспешил

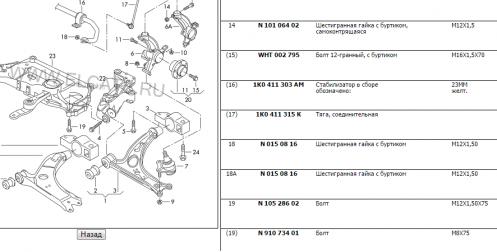

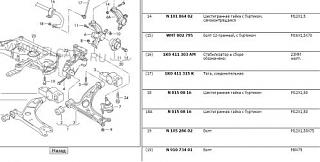

    Здесь 15-ая позиция

    Замена пыльника шруса-bolt-stupichnyi-1.jpg

    Здесь вторая позиция

    Замена пыльника шруса-bolt-stupichnyi-2.jpg


    Картинки маленькие почему-то после вставки становятся. Если ctrl зажать и мышкой крутнуть, то увеличить можно.

  7. #137
    serg_w
    Участник
    Женя, в Эльзе всё описано. ВооЩе существует четыре разновидности ступичных болтов для нас: 6-ти гранный с шайбой под головку, 12-ти гранный(с оребрением и без) и под внутренний 6-ти гранник. Последний встречается в ремкомплектах.

  8. #138
    ЕвгенийVW
    Участник
    Цитата Сообщение от serg_w Посмотреть сообщение
    Женя, в Эльзе всё описано.
    Сергей, в той что я читал (руководство по ремонту) только размеры, кодов нет. А это схемы из интернет-каталога. Но, как понимаю, схемы эти тоже каким-то боком из эльзы берутся.

  9. #139
    serg_w
    Участник
    Женя! Elcats.ru - мультикаталог по з/ч, а Эльза - руководство по ремонту с перечнем необходимых работ и инструмента. Она не дает номера по з/ч. Онлайн-режим не запускается.

  10. #140
    ant 787
    Член Клуба
    ЕвгенийVW, забей в икзист номер болта WHT002795 с первой картинки, и получишь номер WHT005437 со второй картинки. Первый уже не производят.
