Снятие держателя телефона

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 13
  1. #1
    Allex
    Супер-модератор

    Снятие держателя телефона

    Создал тему.

    Снятие и установка держателя телефона 12/2006►

    Место установки держателя телефона -стрелка-.
    Снятие:
    Перед началом монтажных работ выполнить следующие операции:
    – Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания.
    – Извлечь мобильный телефон из держателя.

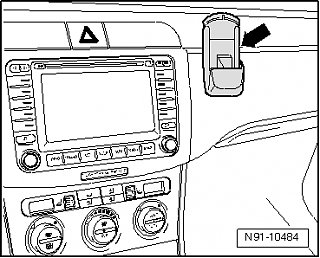

    [attachment=6:1ir84g3n]N91-10484.png[/attachment:1ir84g3n]

    – Взять держатель телефона рукой так, как указано, и осторожно наклонить в направлении стрелки.
    [attachment=4:1ir84g3n]N91-10493.png[/attachment:1ir84g3n]

    – Вставить подходящую отвертку в образовавшийся паз -A-.

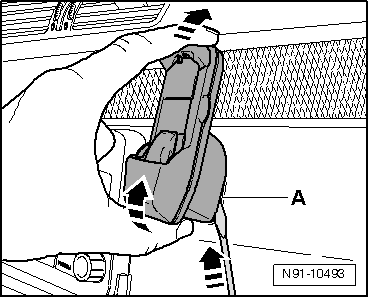

    [attachment=5:1ir84g3n]N91-10493 A.png[/attachment:1ir84g3n]
    – Для защиты поверхности передней панели в области -A- подложить кусок ткани или сукна под рабочий конец отвертки и затем снять держатель в -направлении стрелки- с передней панели.

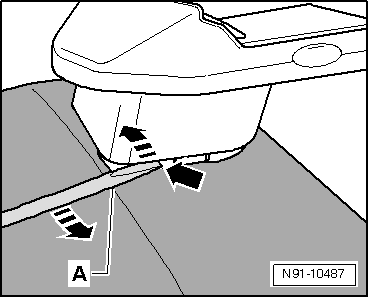

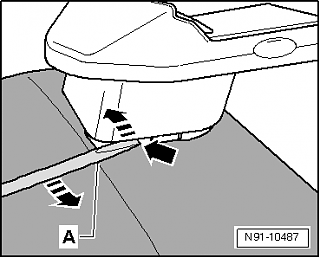

    [attachment=3:1ir84g3n]N91-10487.png[/attachment:1ir84g3n]


    – Полностью снять перчаточный ящик, → Внутренние арматурные работы; Группа ремонта68

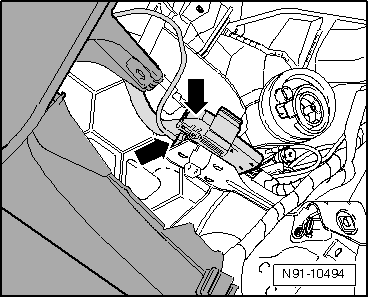

    – Отсоединить два разъема -стрелки- держателя телефона. Их можно увидеть при демонтированном перчаточном ящике слева у корпуса отопителя.

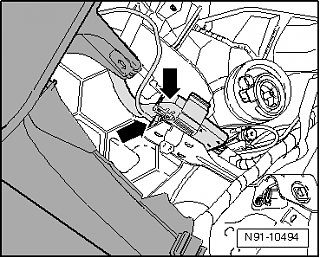

    [attachment=1:1ir84g3n]N91-10494.png[/attachment:1ir84g3n]

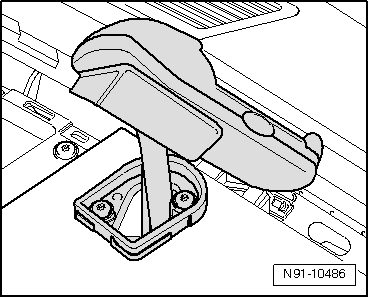

    – Извлечь телефонный держатель со жгутом проводов из передней панели.
    [attachment=2:1ir84g3n]N91-10486.png[/attachment:1ir84g3n]

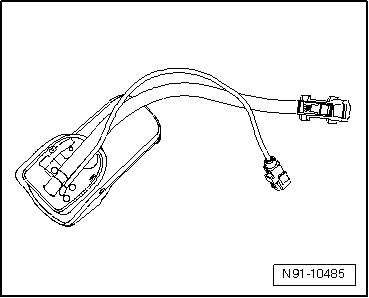

    Так выглядит демонтированный держатель телефона со жгутом проводов.
    [attachment=0:1ir84g3n]N91-10485.png[/attachment:1ir84g3n]
    Установка:
    Установка осуществляется в обратной последовательности!
    Миниатюры Миниатюры Снятие держателя телефона-n91-10484.png   Снятие держателя телефона-n91-10493-a.png   Снятие держателя телефона-n91-10493.png   Снятие держателя телефона-n91-10487.png

    Снятие держателя телефона-n91-10486.png   Снятие держателя телефона-n91-10494.png   Снятие держателя телефона-n91-10485.png

  2. #2
    Allex
    Автор темы

    Re: Снятие держателя телефона

    Снятие и установка держателя телефона до 12.2006:
    – Извлечь мобильный телефон из крепления.

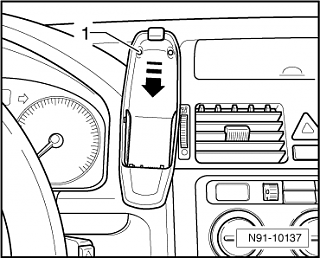

    [attachment=7:1gr47er7]N91-10137.png[/attachment:1gr47er7]
    – Нажать и удерживать кнопку -1-, при этом сдвинуть держатель телефона вниз -стрелка-.
    – Снять радио/радионавигационную систему.
    – Снять блок регулирования для отопления/кондиционера, → Отопитель, кондиционер; Группа ремонта87
    – Снять центральный дефлектор , → Отопитель, кондиционер; Группа ремонта87
    – Снять общую раму радио/радионавигационной системы и блок регулирования для отопления/кондиционера.

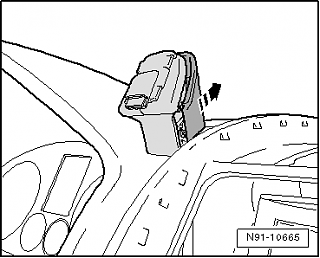

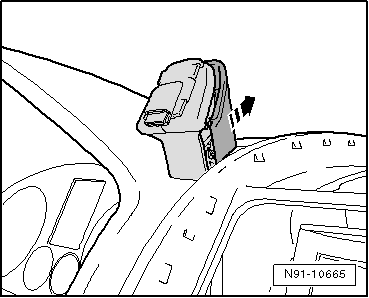

    – Открыть крышку на держателе телефона -стрелка-.
    [attachment=6:1gr47er7]N91-10665.png[/attachment:1gr47er7]

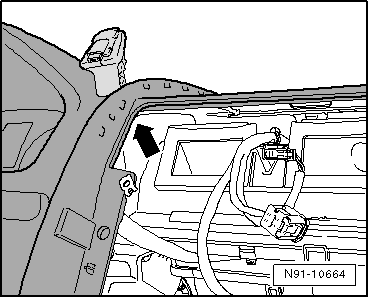

    – Взять подходящий инструмент, чтобы добраться до винтов держателя телефона внутри приборной панели -стрелка-.

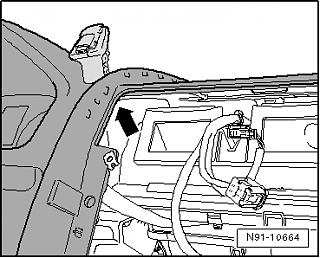

    [attachment=5:1gr47er7]N91-10664.png[/attachment:1gr47er7]

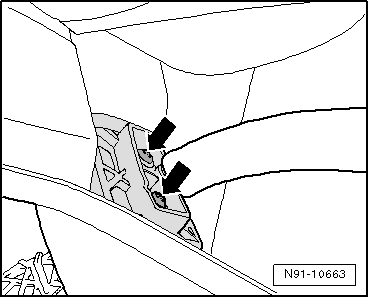

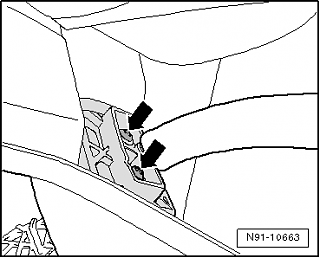

    – Открутить оба винта на держателе телефона внизу -стрелки-.
    – Немного снять держатель телефона с приборной панели, насколько позволят кабельные соединения.
    [attachment=4:1gr47er7]N91-10663.png[/attachment:1gr47er7]

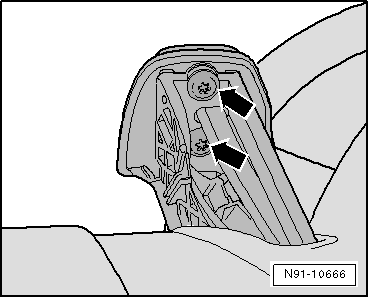

    – Открутить оба винта внизу на контактной пластине -стрелки-.
    [attachment=3:1gr47er7]N91-10666.png[/attachment:1gr47er7]

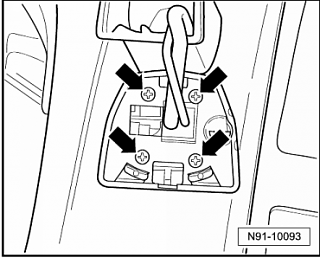

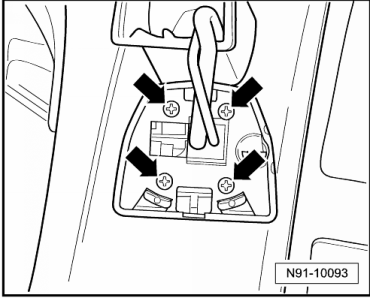

    – Выкрутить четыре винта -стрелки- из контактной пластины.
    [attachment=2:1gr47er7]N91-10093.png[/attachment:1gr47er7]

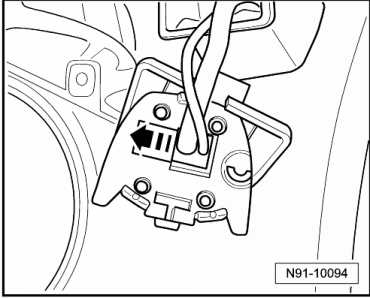

    – Сдвинуть кабель в контактной пластине в направлении стрелки и извлечь.
    [attachment=1:1gr47er7]N91-10094.png[/attachment:1gr47er7]

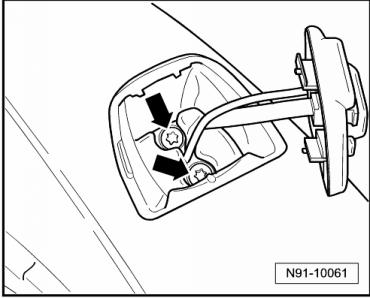

    – Открутить оба винта -стрелки-.
    [attachment=0:1gr47er7]N91-10061.png[/attachment:1gr47er7]
    – Снять держатель.
    Миниатюры Миниатюры Снятие держателя телефона-n91-10137.png   Снятие держателя телефона-n91-10665.png   Снятие держателя телефона-n91-10664.png   Снятие держателя телефона-n91-10663.png

    Снятие держателя телефона-n91-10666.png   Снятие держателя телефона-n91-10093.png   Снятие держателя телефона-n91-10094.png   Снятие держателя телефона-n91-10061.png


  3. #3
    Allex
    Автор темы

    Re: Снятие держателя телефона

    Снятие держателя телефона 03. 2003
    – Извлечь мобильный телефон из крепления.

    – Нажать и удерживать кнопку -1-, при этом сдвинуть держатель телефона вниз -стрелка-.

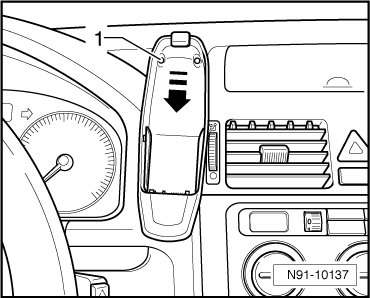

    [attachment=4:8962etfd]N91-10137.png[/attachment:8962etfd]

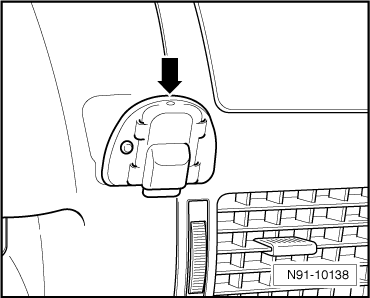

    – Удалить контактную пластину с основного держателя, вставив и слегка повернув подходящую отвертку в шлиц -стрелка- контактной пластины.
    [attachment=3:8962etfd]N91-10138.png[/attachment:8962etfd]
    – Выкрутить четыре винта -стрелки- из контактной пластины.
    [attachment=2:8962etfd]N91-10093.png[/attachment:8962etfd]
    – Сдвинуть кабель в контактной пластине в направлении стрелки и извлечь.
    [attachment=1:8962etfd]N91-10094.png[/attachment:8962etfd]
    – Открутить оба винта -стрелки-.
    [attachment=0:8962etfd]N91-10061.png[/attachment:8962etfd]
    – Снять держатель.
    Миниатюры Миниатюры Снятие держателя телефона-n91-10137.png   Снятие держателя телефона-n91-10138.png   Снятие держателя телефона-n91-10093.png   Снятие держателя телефона-n91-10094.png

    Снятие держателя телефона-n91-10061.png

  4. #4
    Santuzza
    Участник

    Re: Снятие держателя телефона

    Allex спасибо за нужную тему! У меня держатель точь-в -точь как в первом посте, но установлен на месте как во втором, то есть над рулевой колонкой.
    Старый вопрос: кто-нибудь знает какая модель телефона влезает в первый держатель? :help:

  5. #5
    Allex
    Автор темы

    Re: Снятие держателя телефона

    Цитата Сообщение от Santuzza
    У меня держатель точь-в -точь как в первом посте, но установлен на месте как во втором, то есть над рулевой колонкой.
    Старый вопрос: кто-нибудь знает какая модель телефона влезает в первый держатель? :help:
    Посмотрите номер на держателе и найдите его по этой ссылке, правда она немецком, на русском не встречалось.

  6. #6
    Santuzza
    Участник

    Re: Снятие держателя телефона

    Цитата Сообщение от Allex
    Цитата Сообщение от Santuzza
    У меня держатель точь-в -точь как в первом посте, но установлен на месте как во втором, то есть над рулевой колонкой.
    Старый вопрос: кто-нибудь знает какая модель телефона влезает в первый держатель? :help:
    Посмотрите номер на держателе и найдите его по этой ссылке, правда она немецком, на русском не встречалось.
    Спасибо, а где посмотреть номер? На нем на первый взгляд никаких опознавательных знаков не видно

  7. #7
    Allex
    Автор темы

    Re: Снятие держателя телефона

    Santuzza, Снять с держателя адаптер и на нем посмотреть.

  8. #8
    Santuzza
    Участник

    Re: Снятие держателя телефона

    Цитата Сообщение от Allex
    Посмотрите номер на держателе и найдите его по этой ссылке, правда она немецком, на русском не встречалось.
    По этой ссылке:
    Error!

    The requested page does not exist!

  9. #9
    Allex
    Автор темы

    Re: Снятие держателя телефона

    Santuzza, работает ссылка.

  10. #10
    Sony610i
    Участник

    Re: Снятие держателя телефона

    подскажите пожалуйста.на подставке написано использовать nokia 6020 или 6021(самого телефона нет скамуниздели)могу ли я какую нибуть другую нокию использовать с этой подставкой?
