  1. #41
    barxan
    Участник

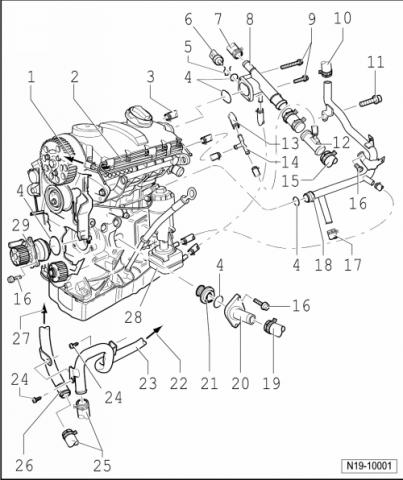

    msam74, Детали и узлы системы охлаждения, установленные на двигателе BKD (Golf, Golf Plus, Touran)
    1 - К верхнему штуцеру расширительного бачка
    2 - Верхний трубопровод ОЖ привинчивается к клапанной крышке
    3 - к перепускному клапану
    4 - Уплотнительное кольцо
    5 - Крепёжная скоба
    6 - Датчик температуры охлаждающей жидкости -G62- с датчиком указателя температуры ОЖ -G2-
    7 - к радиатору рециркуляции ОГ
    8 - Соединительный патрубок
    10 - К теплообменнику
    12 - Разветвитель
    13 - к перепускному клапану
    14 - Разветвитель
    15 - к радиатору сверху
    17 - К нижнему штуцеру расширительного бачка
    18 - Патрубок системы охлаждения
    19 - К нижней части радиатора
    20 - Соединительный патрубок для термостата с датчиком температуры ОЖ на выходе радиатора -G83-
    Датчик температуры ОЖ G83 и его замена.-bkd.jpg
    21 - Термостат
    22 - К теплообменнику
    23 - Задний патрубок ОЖ
    25 - К дополнительному отопителю
    26 - Патрубок системы охлаждения
    27 - к радиатору рециркуляции ОГ
    28 - Масляный радиатор
    29 - Насос системы охлаждения
    Последний раз редактировалось barxan; 06.03.2016 в 19:10.

  2. #42
    msam74
    Участник
    Спасибо большое нашел!

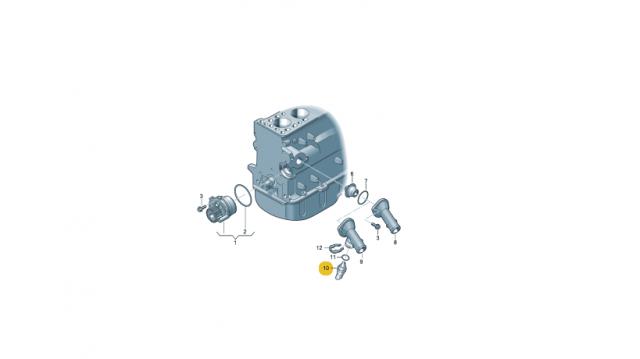

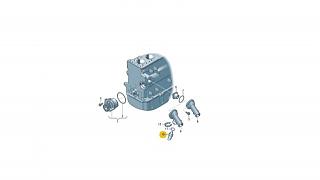

    Датчик температуры ОЖ G83 и его замена.-g83.jpg
