  1. #901
    vladik
    Участник
    во еще нарыл, может это заслонка мозг компасирует
    V318 - Исполнительный электродвигатель системы динамического адаптивного освещения левой фары

    Расшифровка Кодов, Неисправностей, Ошибок.-1.jpgРасшифровка Кодов, Неисправностей, Ошибок.-2.jpg


  2. #902
    al1966
    Участник
    Цитата Сообщение от vladik Посмотреть сообщение
    serg_w,
    я тут посмотрел схемку и пришел к выводу что блок комфорта тут вообще не участвует в коррекции
    есть регулятор Е102 с питанием 12В от точки В282, т.е. SC5 на 5А и ...где связь с блоком?
    Вложение 42968
    Добрый день. Если ксеноновые фары. По схеме которая открывается в Эльзе, Исполнительный электродвигатель корректора левой фары подается питание с SC5 - Предохранитель 5 в блоке предохранителей С
    Исполнительный электродвигатель корректора правой фары подается питание с SC8 - Предохранитель 8 в блоке предохранителей С
    Последний раз редактировалось al1966; 11.03.2015 в 00:29.

  3. #903
    serg_w
    Участник
    vladik, ты не ответил на мой вопрос. Галоген или ксенон?
    На прошлой странице - галоген. А сейчас выкладываешь - ксенон. У них разный принцип действия: для первого - ручное управление, для второго - электронное.
    Если в меню приборки был пункт "Базовые установки" для света фар, то это значит - на машине ксенон. Я прав?
    Вот подробнее можешь узнать. http://vwts.ru/vw_doc2/activ_light_rus.pdf

  4. #904
    vladik
    Участник
    serg_w,Н7 галоген

  5. #905
    vladik
    Участник

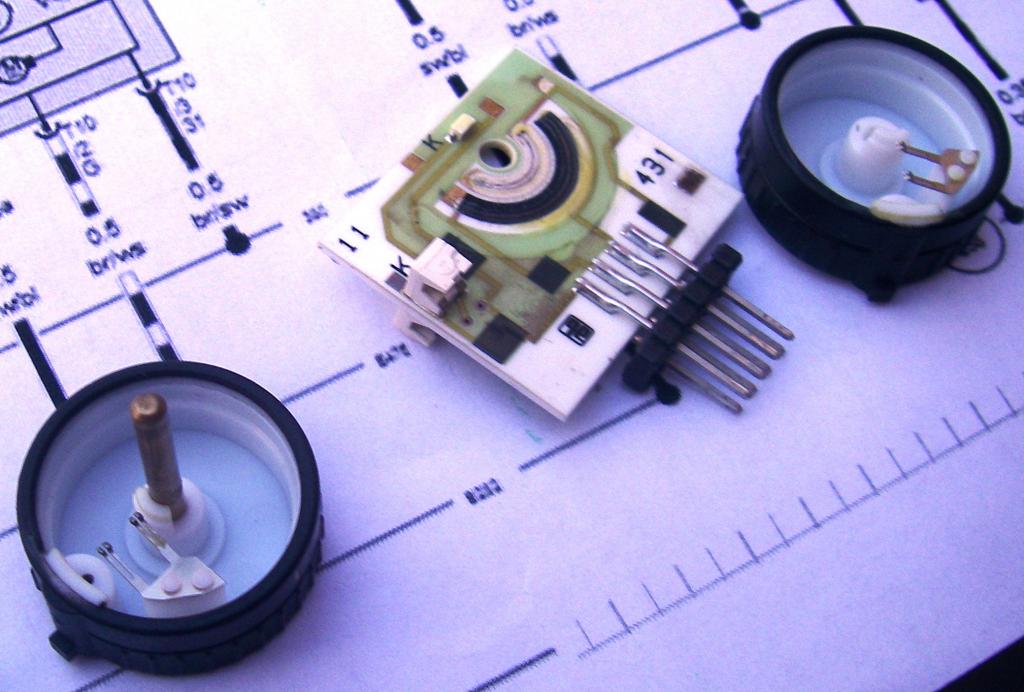

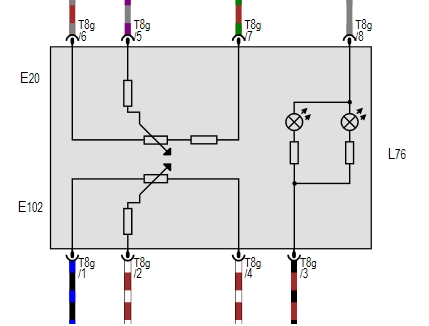

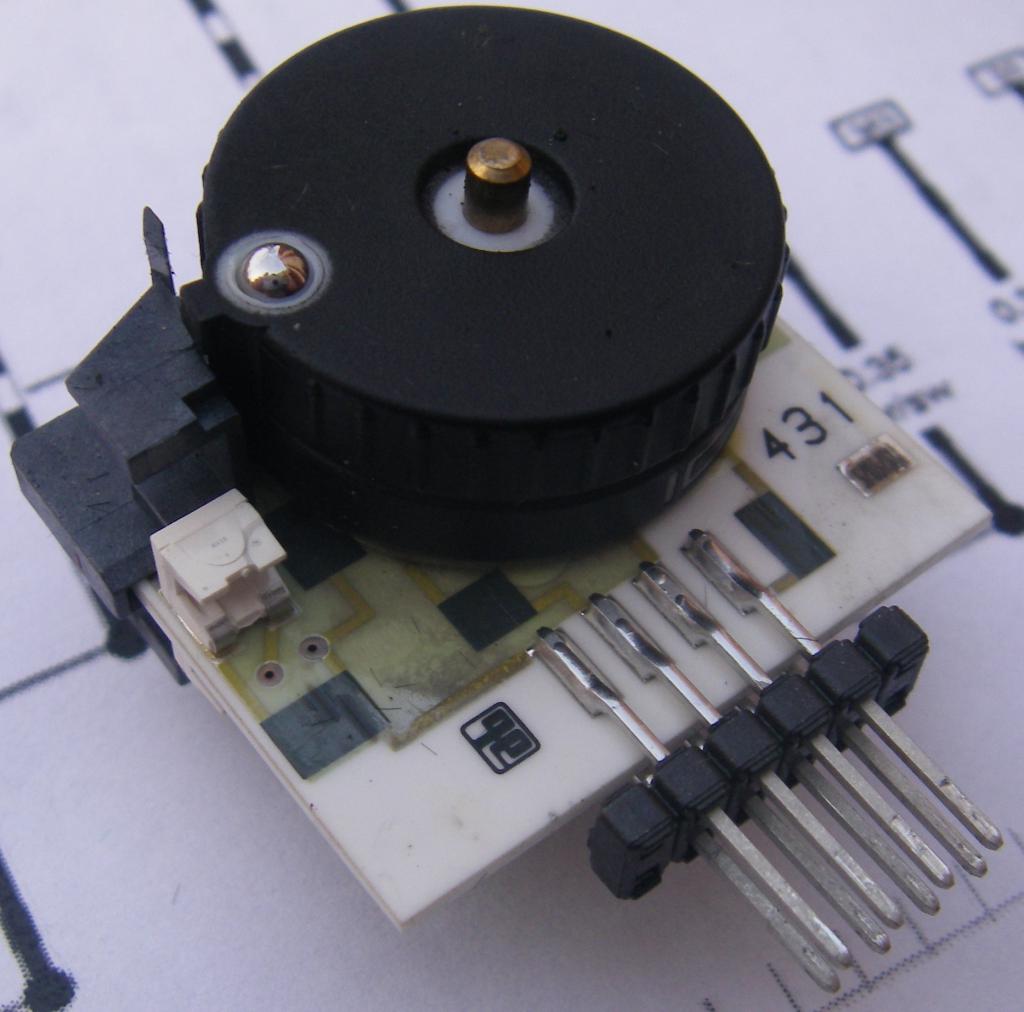

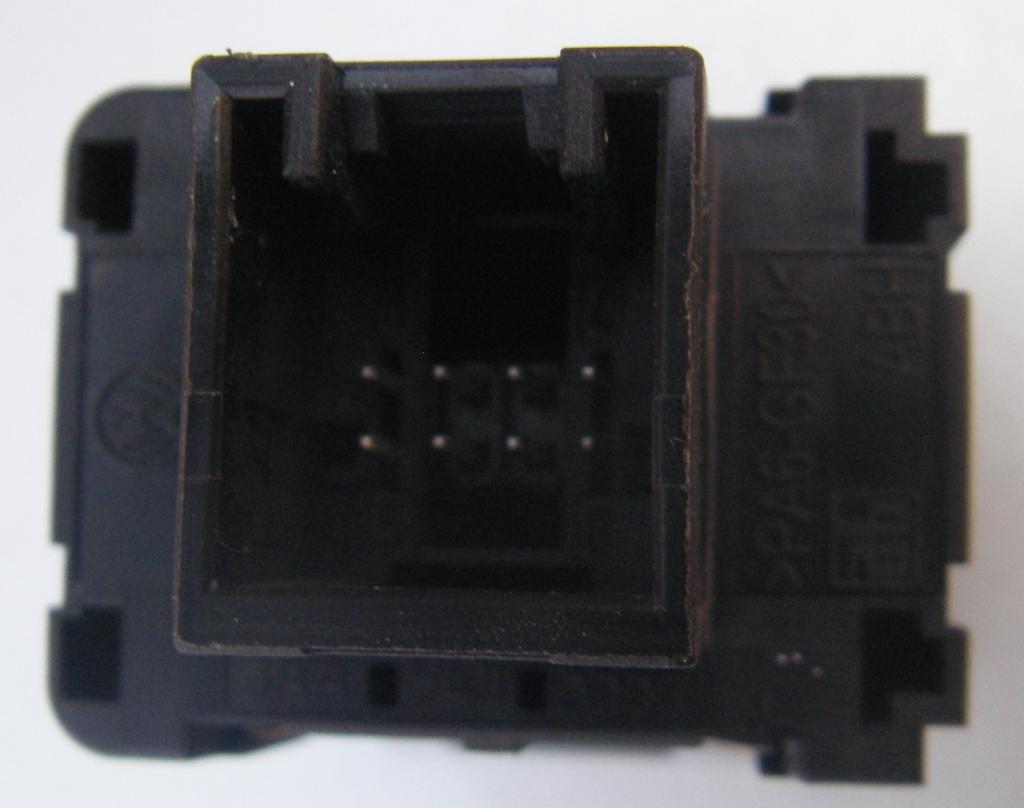

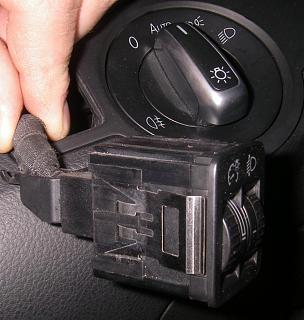

    сегодня проверили Е102, почистили, напряжение на 1 приходит, но блин не регулирует,
    прозвонил ножки Е102
    2-4=5,8 кОм (Е20 чуть побольше 8 кОм)
    1-2=2 кОм-5,5 кОм если крутить (Е20 0,4 - 7,2кОм )
    Расшифровка Кодов, Неисправностей, Ошибок.-e102.jpg
    Расшифровка Кодов, Неисправностей, Ошибок.-imgp0050.jpgРасшифровка Кодов, Неисправностей, Ошибок.-imgp0052.jpgРасшифровка Кодов, Неисправностей, Ошибок.-imgp0053.jpgРасшифровка Кодов, Неисправностей, Ошибок.-imgp0054.jpg

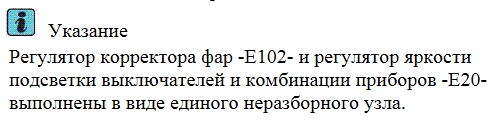

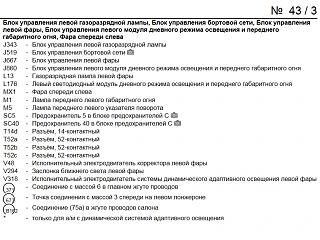

    а вот что Elsa говорит про это
    Расшифровка Кодов, Неисправностей, Ошибок.-ukazanie.jpg
    ошибка так и осталась
    Скрытый текст:
    1 неисправность:
    01516 - Клемма 30; левая
    011 - Обрыв цепи
    Стоп-кадр:
    Статус неисправности: 01101011
    Приоритет неисправности: 1
    Частота появления ошибки: 1
    Индекс забывания: 161
    Пробег: 46552 km
    Отсчет времени: 0
    Дата: 2038.14.07
    Время: 18:37:29

    Стоп-кадр:
    Кл.15 ВКЛ
    Напряжение: 11.55 V
    вкл
    вкл
    вкл
    выкл
    выкл



    сегодня проверил на блоке питания 1+ 4- 2регулирует от 6 до 10В, так, что тут все норм
    Последний раз редактировалось vladik; 12.03.2015 в 10:15.

  6. #906
    vladik
    Участник
    может поможет вот все его блоки
    Скрытый текст:
    VIN: WVWZZZ3CZBP342141

    01- Электроника двигателя -- Статус: OK 0000
    03- Электроника тормозной системы -- Статус: OK 0000
    04- Датчик угла поворота рулевого колеса -- Статус: OK 0000
    08- Электроника кондиционера / отопителя -- Статус: содержит неисправности 0010
    09- Блок управления бортовой сети -- Статус: содержит неисправности 0010
    15- Подушки безопасности -- Статус: OK 0000
    16- Электроника рулевой колонки -- Статус: OK 0000
    17- Комбинация приборов -- Статус: OK 0000
    19- Диагностический интерфейс шин данных -- Статус: OK 0000
    25- Иммобилайзер -- Статус: OK 0000
    2E- Медиа-проигрыватель, позиция 3 -- Статус: OK 0000
    42- Электроника двери водителя -- Статус: содержит неисправности 0010
    44- Усилитель руля -- Статус: OK 0000
    46- Центральный модуль систем комфорта -- Статус: содержит неисправности 0010
    4F- Блок управления бортовой сети 2 -- Статус: OK 0000
    52- Электроника двери переднего пассажира -- Статус: OK 0000
    53- Электромеханический стояночный тормоз -- Статус: OK 0000
    56- Магнитола -- Статус: OK 0000
    62- Электроника задней левой двери -- Статус: OK 0000
    72- Электроника задней правой двери -- Статус: OK 0000


    ошибки которые не сбрасываются
    Скрытый текст:
    Адрес 08: Электроника кондиционера / отопителя Label: 5K0-907-044.clb
    Номер блока управления: 5K0 907 044 ED HW: 5K0 907 044 ED
    Компонент и/или версия: Climatronic H17 1010
    Кодировка: 0000000002
    Код мастерской: WSC 00028 028 00302
    ASAM Dataset: EV_Climatronic A01010 (VW46)
    VCID: 71E229DDA081C5966BD-8024
    1 неисправность:

    13701936 - Ограничение работы из-за получения неправильной величины
    U1113 00 [008] - -
    Непостоянно - Подтверждено - протестировано после удаления записей
    Стоп-кадр:
    Статус неисправности: 00000001
    Приоритет неисправности: 6
    Частота появления ошибки: 1
    Индекс забывания: 201
    Пробег: 46552 km
    Дата: 2038.14.07
    Время: 18:28:19


    --------------------------------------------------------------------------------
    --------------------------------------------------------------------------------


    Адрес 08: Электроника кондиционера / отопителя Label: 5K0-907-044.clb
    Номер блока управления: 5K0 907 044 ED HW: 5K0 907 044 ED
    Компонент и/или версия: Climatronic H17 1010
    Кодировка: 0000000002
    Код мастерской: WSC 00028 028 00302
    ASAM Dataset: EV_Climatronic A01010 (VW46)
    VCID: 71E229DDA081C5966BD-8024
    1 неисправность:

    13701936 - Ограничение работы из-за получения неправильной величины
    U1113 00 [008] - -
    Непостоянно - Подтверждено - протестировано после удаления записей
    Стоп-кадр:
    Статус неисправности: 00000001
    Приоритет неисправности: 6
    Частота появления ошибки: 1
    Индекс забывания: 201
    Пробег: 46552 km
    Дата: 2038.14.07
    Время: 18:28:19


    --------------------------------------------------------------------------------
    --------------------------------------------------------------------------------


    Адрес 08: коды неисправностей удалены
    --------------------------------------------------------------------------------
    --------------------------------------------------------------------------------


    Адрес 42: Электроника двери водителя Label: 3C0-959-70X-GEN4.clb
    Номер блока управления: 3AA 959 701 A HW: 3C0 959 793 C
    Компонент и/или версия: TUER-SG FT 002 0529
    Кодировка: 0010B7
    Код мастерской: WSC 00028 028 00302
    ASAM Dataset: EV_TSGFPQ35BRFVW46X A04001 (VW46)
    VCID: 356ADDCD9469A9B6775-8060
    1 неисправность:

    66048 - Электродвигатель переднего стеклоподъёмника
    B11EC 54 [008] - Отсутствует калибровка/основная установка
    Непостоянно - Подтверждено - протестировано после удаления записей
    Стоп-кадр:
    Статус неисправности: 00000001
    Приоритет неисправности: 7
    Частота появления ошибки: 1
    Индекс забывания: 193
    Пробег: 46275 km
    Дата: 2038.14.02
    Время: 00:23:03


    --------------------------------------------------------------------------------
    --------------------------------------------------------------------------------


    Адрес 42: коды неисправностей удалены
    --------------------------------------------------------------------------------
    --------------------------------------------------------------------------------


    Адрес 46: Центральный модуль систем комфорта Label: 3C0-959-433-46.clb
    Номер блока управления: 3AA 959 433 HW: 3AA 959 433
    Компонент и/или версия: KSG PQ47 ELV 043 0631
    Кодировка: 01910A0002860E763004941570084FCE707C01
    Код мастерской: WSC 00028 028 00001
    Дополнительная информация: 1K0951605C LIN BACKUP HORN H03 1301 3C0951171C Neigungssensor 004 0611
    Дополнительная информация: 3C0951171C Innenraumueberw.004 0611
    VCID: F6E89AC181EF62AE3EF-80A3
    3 Найдены неисправности:

    01134 - Звуковой сигнал охранной сигнализации(H12)
    004 - Нет сигнала/связи
    Стоп-кадр:
    Статус неисправности: 01100100
    Приоритет неисправности: 4
    Частота появления ошибки: 1
    Индекс забывания: 153
    Пробег: 46275 km
    Отсчет времени: 0
    Дата: 2038.14.02
    Время: 00:23:02

    01134 - Звуковой сигнал охранной сигнализации(H12)
    000 - -
    Стоп-кадр:
    Статус неисправности: 01100000
    Приоритет неисправности: 4
    Частота появления ошибки: 1
    Индекс забывания: 153
    Пробег: 46275 km
    Отсчет времени: 0
    Дата: 2038.14.02
    Время: 00:23:02

    00457 - Блок управления бортовой сети(J519)
    013 - Проверте память DTC - Непостоянно
    Стоп-кадр:
    Статус неисправности: 00101101
    Приоритет неисправности: 4
    Частота появления ошибки: 1
    Индекс забывания: 201
    Пробег: 46552 km
    Отсчет времени: 0
    Дата: 2038.14.07
    Время: 18:28:13

  7. #907
    vladik
    Участник

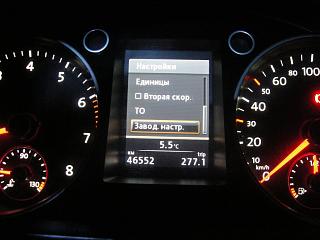

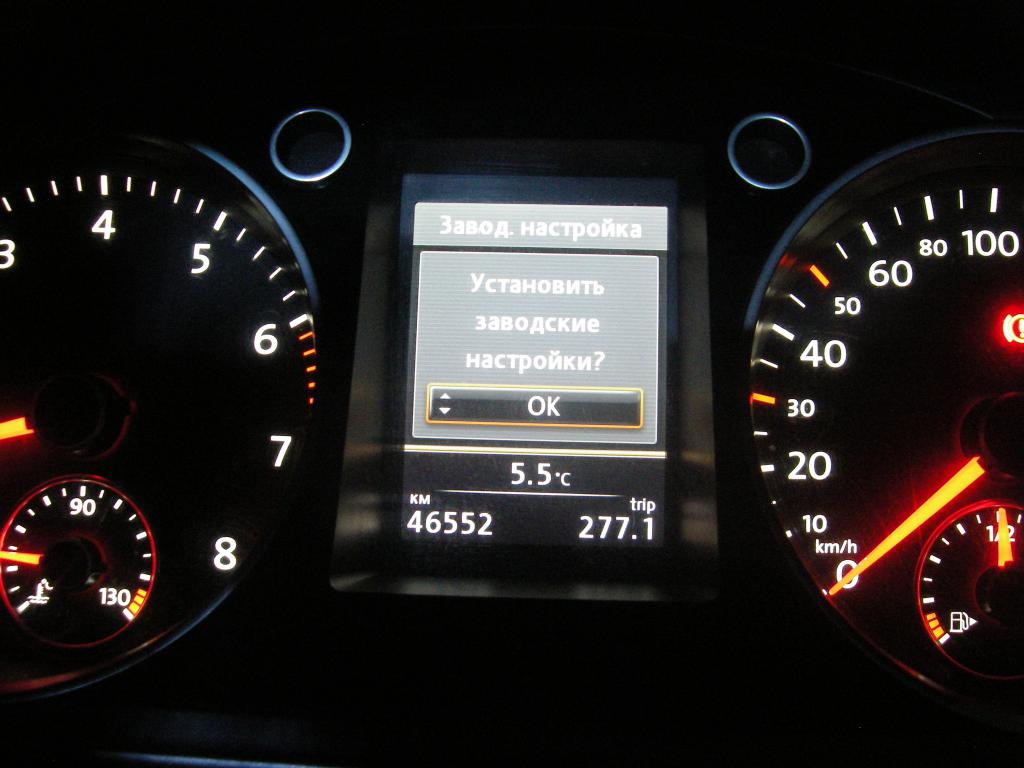

    вот менюшка из которой он сбросил
    Расшифровка Кодов, Неисправностей, Ошибок.-imgp0064.jpgРасшифровка Кодов, Неисправностей, Ошибок.-imgp0065.jpg

  8. #908
    vladik
    Участник

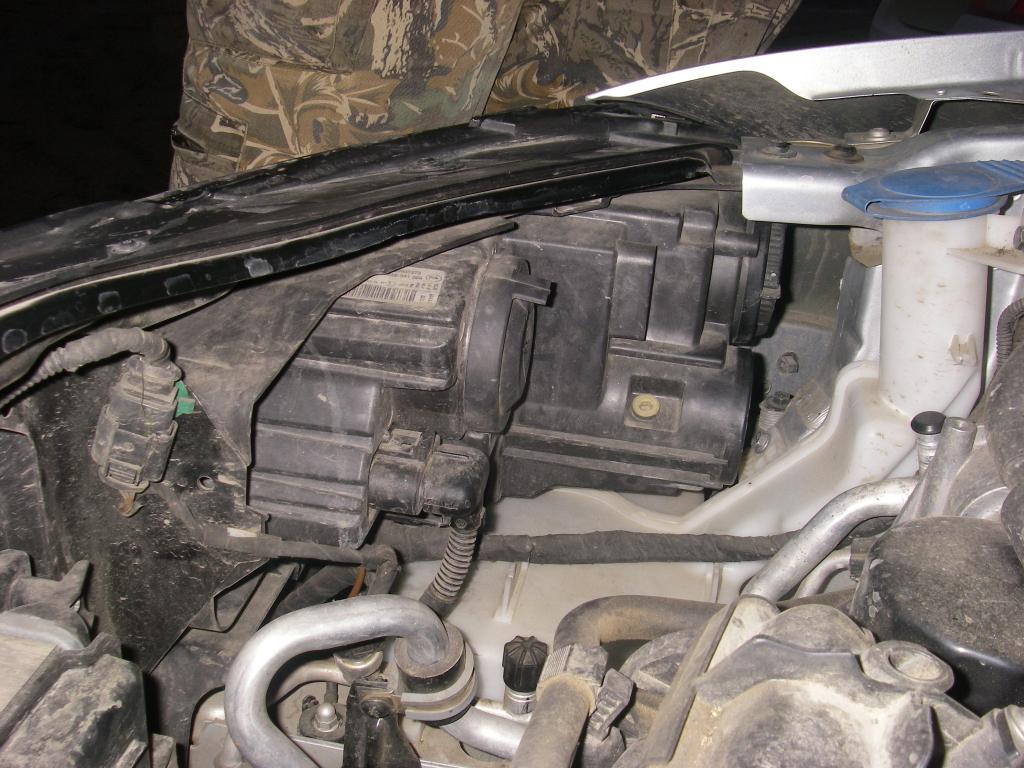

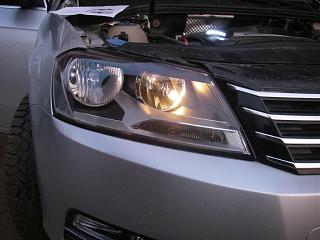

    вот фото фары
    Расшифровка Кодов, Неисправностей, Ошибок.-imgp0056.jpgРасшифровка Кодов, Неисправностей, Ошибок.-imgp0057.jpg

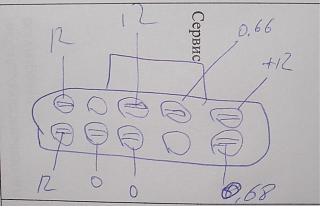

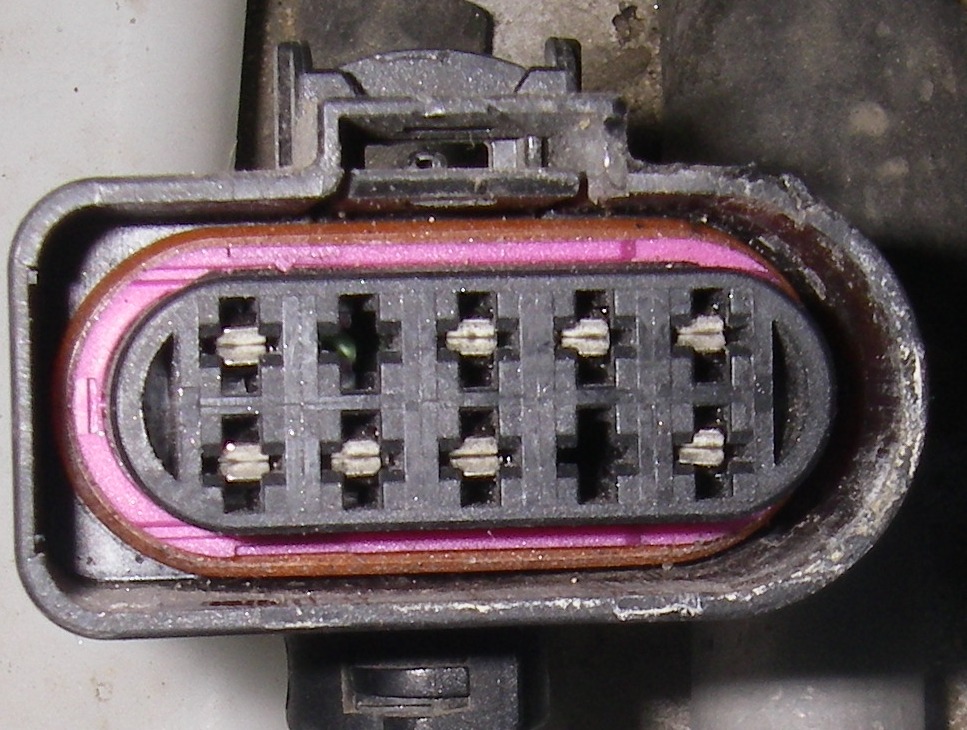

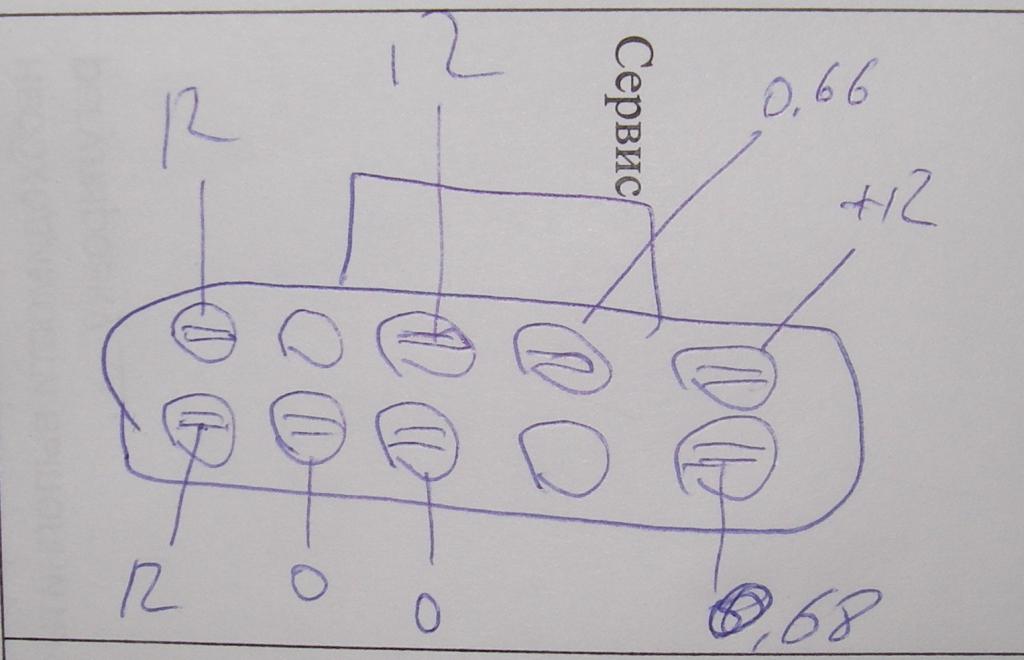

    напруга на пинах
    Расшифровка Кодов, Неисправностей, Ошибок.-imgp0061.jpgРасшифровка Кодов, Неисправностей, Ошибок.-imgp0062.jpg

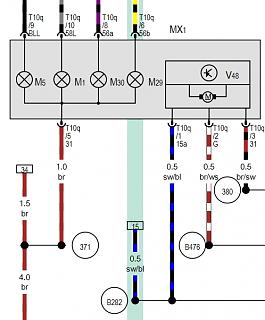

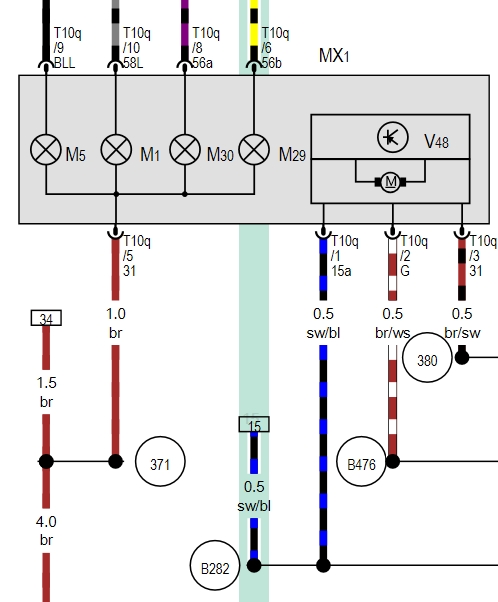

    что-то пины не бьются со схемой-понять не могу от куда первый
    Расшифровка Кодов, Неисправностей, Ошибок.-raspinovka-fary.jpg
    Последний раз редактировалось vladik; 11.03.2015 в 21:59.

  9. #909
    vladik
    Участник
    Похоже ни кто не помежет, ну а клемму 30 левую где искать, может можно на неё плюс напрямик завести?

  10. #910
    serg_w
    Участник
    vladik, машин такого года для "колупания" нет. А у кого они есть, то не помогут.
    Блок комфорта только имформирует, что есть ошибка в блоке БС(J519). Советует опросить память.
    У Е20 и Е102 разные функции. Первый - подсветка индикации, второй - корректор фар.
    Я не уверен, что в меню БК "заводские уствновки" или как там, относятся именно к коректору фар.
    С галогенками все просто. Регулятор и исполнительные моторчики.
    Клема 30 - питание на фару с блока БС. Смотри, проверяй.
