Снятие потолка.

Страница 1 из 3 123 ПоследняяПоследняя
Показано с 1 по 10 из 27
  1. #1
    vavo
    Участник

    Снятие потолка.

    подскажите как снять обшивку потолка на туране. 2007 год.

  2. #2
    vavo
    Автор темы
    неужели никто не снимал?

  3. #3
    iv2
    Участник
    Текст из Эльзы такой:
    Снятие
    – Выключить зажигание
    – Снять боковые крышки передней панели
    – Снять центральные облицовки стоек А
    – Снять верхние накладки стоек А
    – Снять верхние облицовки стоек В (проушины передних ремней безопасности снимать с кузова не требуется)
    – Высвободить из креплений облицовки стоек
    – Снять концевую накладку потолка
    – Снять облицовки стоек
    – Снять солнцезащитные козырьки
    – Снять потолочные ручки
    – Снять внутрисалонное зеркало заднего вида
    – На а/м с датчиком дождя снять боковые заглушки внутреннего зеркала заднего вида
    – Снять плафон освещения в вещевом отсеке
    – Снять вещевой отсек в облицовке потолка
    – Поддев маленькой отвёрткой, извлечь плафоны освещения, расположенные около солнцезащитных козырьков, и отсоединить провода.
    Только автомобили с разделительной сеткой
    – С помощью отвёртки удалить заглушки накладок движением в -направлении стрелки-.
    – Вывернуть винты -1- (2 Нм) и снять накладки -2- (4 шт) с панели потолка.
    Все автомобили
    – Выкрутить по два винта -3- и -4- (2 Нм).
    – Извлечь из гнезда облицовку отверстия для ремня -1-.
    – Провести язычки ремня -2- и -3- через отверстия в облицовке.
    – Извлечь облицовку потолка из кромок уплотнителей дверных проёмов.
    – Отсоединить жгут проводов в зоне зеркала заднего вида.
    – Извлечь из автомобиля панель потолка через проём двери багажного отсека.


    Вроде не сложно, все что видишь, снимаешь, стойки разбираешь.. Потом вытягиваешь через багажник.
    Сам не снимал.. Рисунки надо?

  4. #4
    vavo
    Автор темы
    Цитата Сообщение от iv2 Посмотреть сообщение
    Рисунки надо?
    Закинь если не тяжело.Спасибо.
    Последний раз редактировалось Ром и к; 11.08.2012 в 20:59.

  5. #5
    iv2
    Участник
    я попробую)

    Снятие потолочной панели
    необходимый инструмент)))
    Снятие потолка.-00-.jpg
    плюс отвертка, клин 3409

    – Выключить зажигание !!!

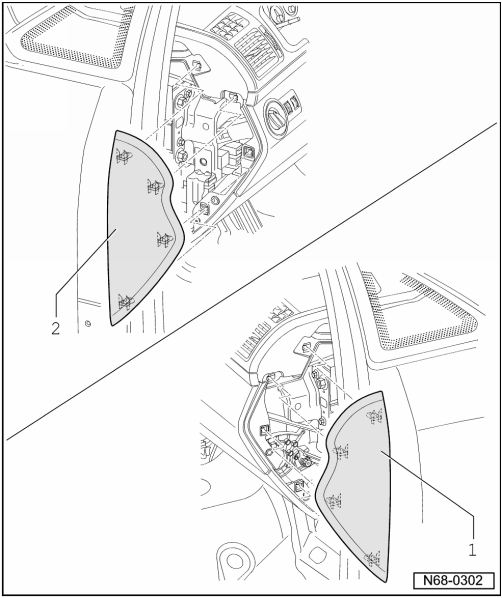

    – Снять боковые крышки передней панели
    – Снять с креплений правую боковую накладку передней панели -1-.
    – Снять с креплений левую боковую накладку передней панели -2-.
    Снятие потолка.-01-.jpg

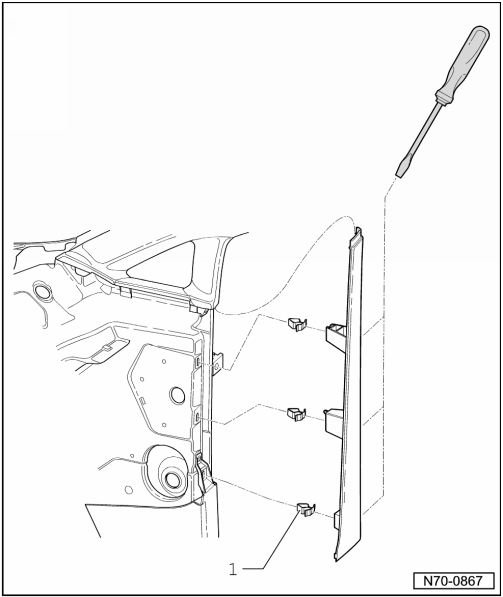

    – Снять центральные облицовки стоек А
    Поддев среднюю облицовку стойки А с помощью отвёртки в местах расположения скоб, извлечь её из креплений.
    Для наглядности на рисунках изображены снятые скобы -1-.
    Снятие потолка.-07-.jpg

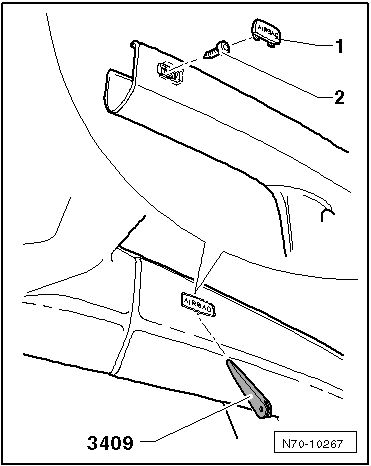

    – Снят верхние накладки стоек А:
    – Снять крышку с надписью Airbag -1- с помощью клина -3409- и вывернуть винт -2- (2 Нм).
    При повторной установке заменить крышку с надписью Airbag -1-.
    Снятие потолка.-02-.jpg

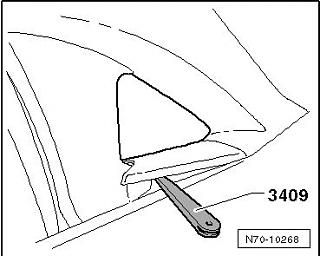

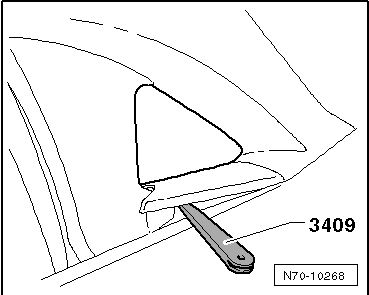

    – С помощью клина -3409- извлечь облицовку из креплений в передней панели.
    Снятие потолка.-03-.jpg
    – Извлечь облицовку -1- из креплений в кузове и из-под кромки уплотнителя двери в зоне перехода к панели потолка, поддев облицовку клином -3409-.
    Снятие потолка.-04-.jpg

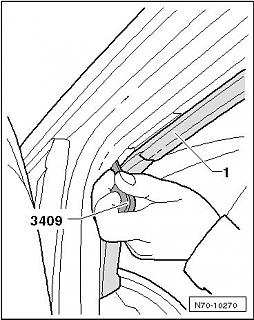

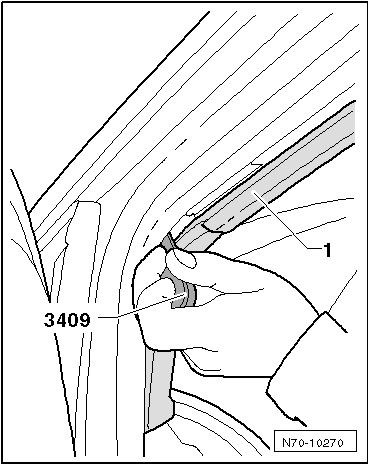

    – Высвободить облицовку -1- из креплений в кузове и из-под кромки уплотнителя двери в направлении передней панели, поддев облицовку клином -3409-.
    Снятие потолка.-05-.jpg

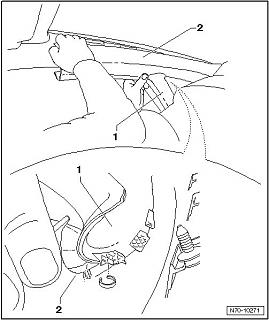

    – Над треугольным стеклом левой рукой сжать обе части облицовки -1--2-, чтобы исключить разламывание облицовки.
    – Осторожно снять облицовку с оставшихся креплений.
    Снятие потолка.-06-.jpg

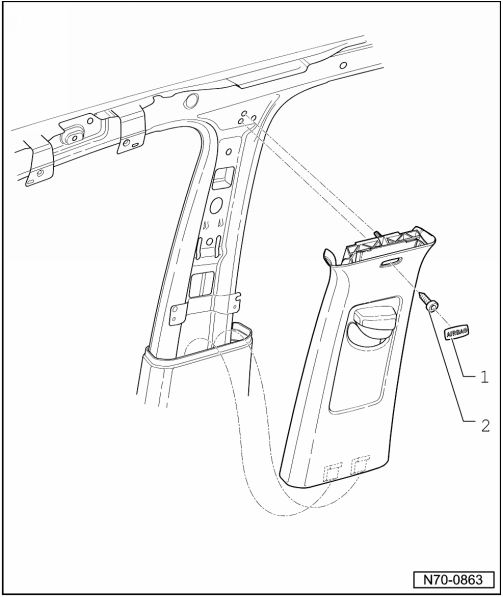

    – Снять верхние облицовки стоек В (проушины передних ремней безопасности снимать с кузова не требуется):
    – Снять крышку с надписью Airbag -1- и вывернуть винт -2- (2 Нм).
    При повторной установке заменить крышку с надписью Airbag -1-.
    – Разблокировать фиксаторы облицовки стойки В в кузове и извлечь облицовку из-под кромки уплотнителя проёма двери.
    Снятие потолка.-08-.jpg

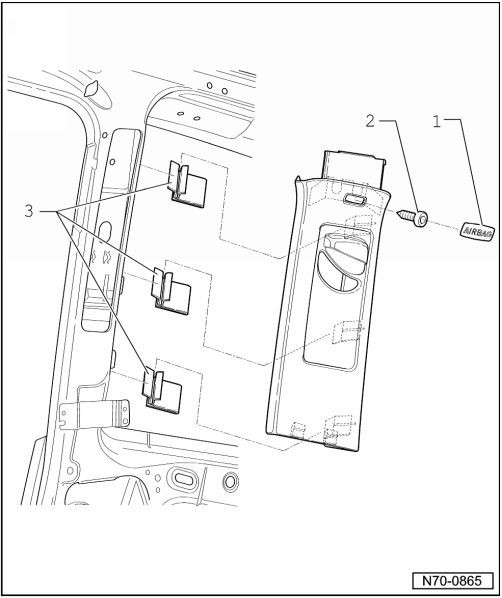

    – Высвободить из креплений облицовки стоек С
    – Снять крышку с надписью Airbag -1- и вывернуть винт -2- (2 Нм).
    При повторной установке заменить крышку с надписью Airbag -1-.
    – Извлечь облицовку стойки С из скоб -3- и из-под кромки уплотнителя двери.
    Для наглядности на рисунках изображены снятые скобы -3-.
    Снятие потолка.-09-.jpg
    Последний раз редактировалось iv2; 10.08.2012 в 22:11.

  6. #6
    iv2
    Участник

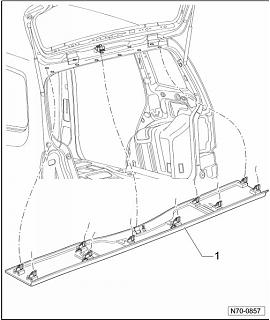

    – Снять концевую накладку потолка:
    – Открыть дверь багажного отсека.
    – Потянув концевую накладку потолка -1- вниз, отсоединить её от поперечины крыши и извлечь её из отбортовки уплотнителя двери багажного отсека.
    Перед установкой проверить целостность скоб крепления. Заменить повреждённые скобы.
    После установки проверить, чтобы концевая накладка потолка по всей длине находилась под кромкой уплотнителя проёма двери багажного отсека.
    Снятие потолка.-10-and-.jpg

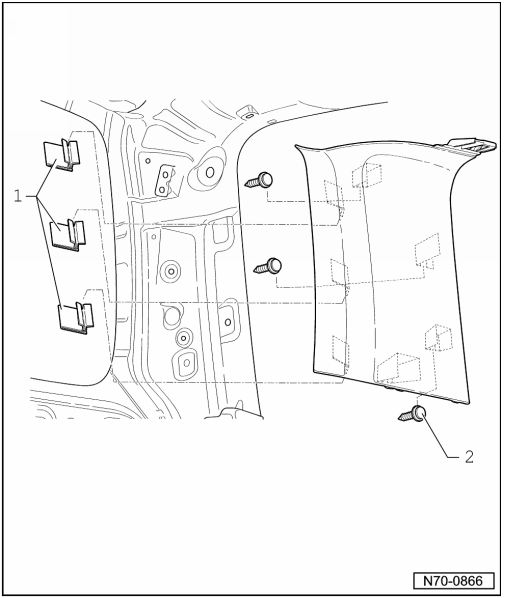

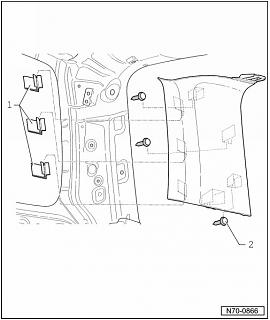

    – Снять облицовки стоек D.
    5-местный
    – Разблокировать фиксаторы облицовки стойки D в кузове и извлечь облицовку из гнёзд в кузове, из скоб -1- и из-под кромки уплотнителя проёма двери.
    Для наглядности на рисунках изображены снятые скобы -1- и фиксаторы -2-.
    Перед сборкой проверить целостность фиксаторов -2-. Повреждённые фиксаторы заменить.
    Снятие потолка.-11-5-.jpg

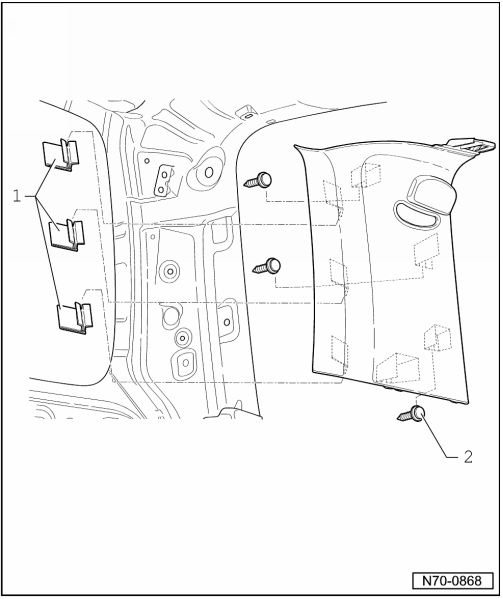

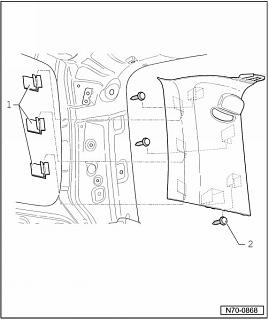

    7-местный
    – Разблокировать фиксаторы облицовки стойки D в кузове и извлечь облицовку из гнёзд в кузове, из скоб -1- и из-под кромки уплотнителя проёма двери.
    Для наглядности на рисунках изображены снятые скобы -1- и фиксаторы -2-.
    Перед сборкой проверить целостность фиксаторов -2-. Повреждённые фиксаторы заменить.
    – Провести язычок ремня безопасности через отверстие в облицовке.
    Снятие потолка.-12-7-.jpg

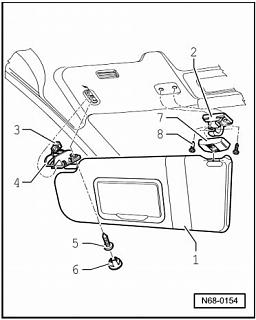

    – Снять солнцезащитные козырьки:
    – Высвободить солнцезащитный козырёк -1- из опоры -2-.
    – Снять заглушку -6-.
    – Вывернуть винт -5- (2 Нм).
    – Извлечь опору солнцезащитного козырька -4- из гнезда и отсоединить, при наличии, электрический разъём -3-.
    – Снять заглушку -7-.
    – Выкрутить два винта -8- (2 Нм) и снять опору -2-.
    Снятие потолка.-14-and-.jpg

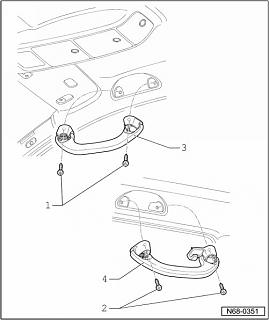

    – Снять потолочные ручки:
    – Опустить ручку, после чего с помощью маленькой отвёртки поддеть и открыть две заглушки
    – Вывернуть по два винта -1- и -2- (2 Нм) и снять ручки, переднюю -3- и заднюю -4-.
    Снятие потолка.-15-.jpg
    Автомобили ►2008

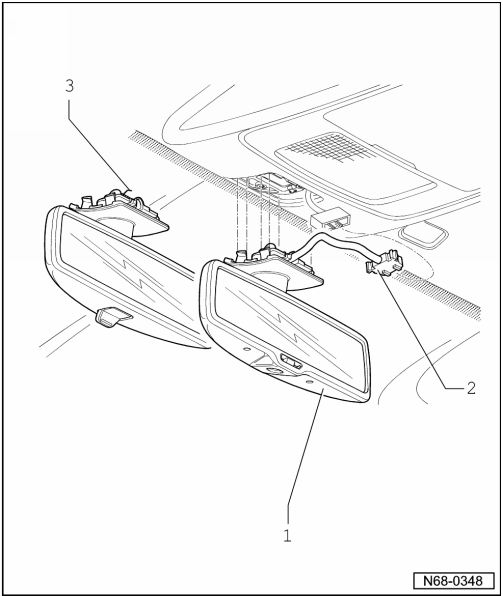

    – Снять внутрисалонное зеркало заднего вида:
    – Потянув вертикально вниз, снять зеркало с опорной пластины.
    – На автомобилях с датчиком дождя -1- отсоединить жгут проводов -2-.
    Снятие потолка.-16-08.jpg
    Все автомобили

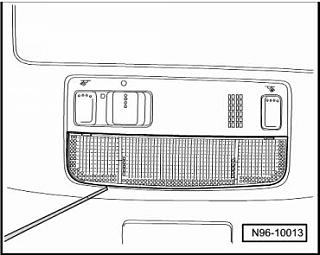

    – Снять плафон освещения в вещевом отсеке → Электрооборудование автомобиля; Электрооборудование; Ремонтная группа96
    – Осторожно поддев рассеиватель плафона клином -VAS 3409- или отвёрткой, извлечь его из монтажной рамки.
    Снятие потолка.-19-and-.jpg

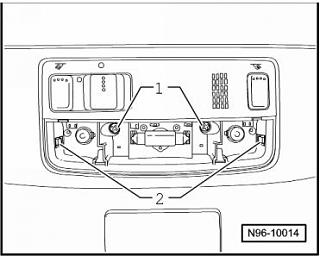

    – Выкрутить винты крепления -1- и разблокировать фиксаторы -2-.
    Снятие потолка.-20-and-.jpg

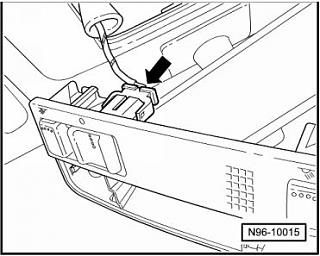

    – Отсоединить разъём -стрелка-.
    Снятие потолка.-21-and-.jpg

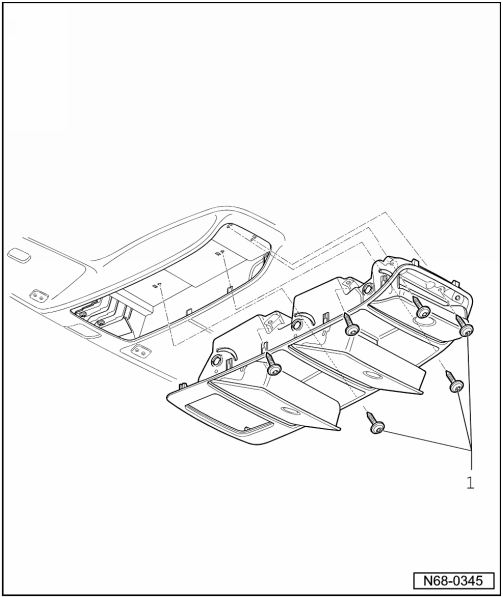

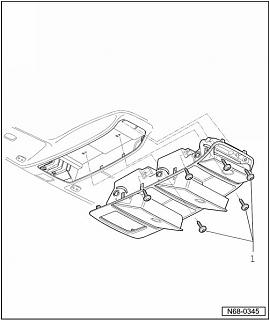

    – Снять вещевой отсек в облицовке потолка:
    – Открыть три отделения вещевого отсека и выкрутить шесть винтов -1- (2 Нм).
    – Извлечь вещевой отсек из панели потолка.
    Снятие потолка.-22-and-.jpg

  7. #7
    iv2
    Участник

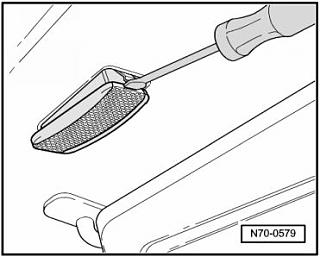

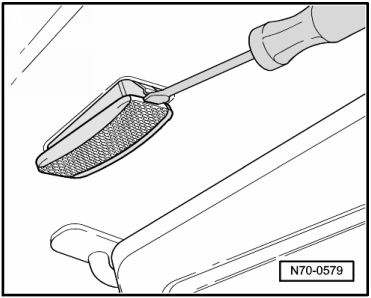

    – Поддев маленькой отвёрткой, извлечь плафоны освещения, расположенные около солнцезащитных козырьков, и отсоединить провода.
    Снятие потолка.-23-and-.jpg

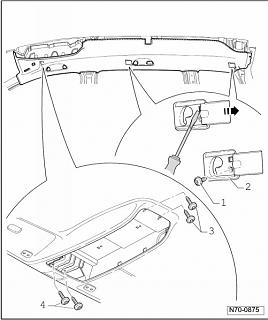

    Только автомобили с разделительной сеткой
    – С помощью отвёртки удалить заглушки накладок движением в -направлении стрелки-.
    – Вывернуть винты -1- (2 Нм) и снять накладки -2- (4 шт) с панели потолка.
    Все автомобили
    – Выкрутить по два винта -3- и -4- (2 Нм).
    Снятие потолка.-24-.jpg

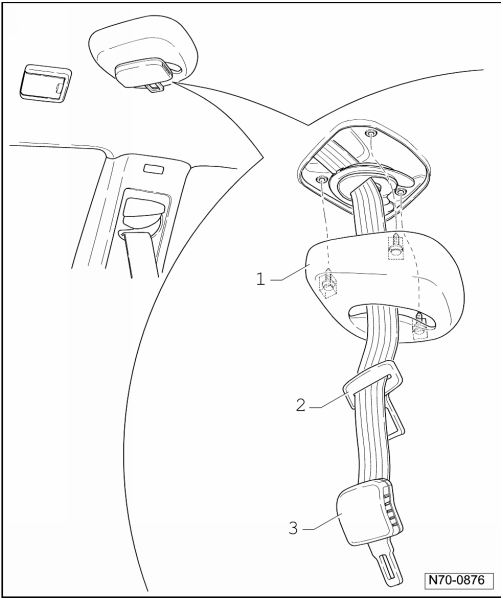

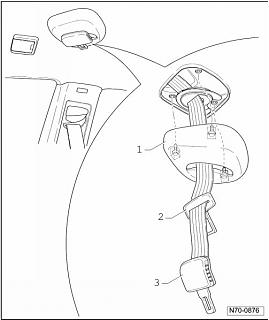

    – Извлечь из гнезда облицовку отверстия для ремня -1-.
    – Провести язычки ремня -2- и -3- через отверстия в облицовке.
    – Извлечь облицовку потолка из кромок уплотнителей дверных проёмов.
    – Отсоединить жгут проводов в зоне зеркала заднего вида.
    – Извлечь из автомобиля панель потолка через проём двери багажного отсека.
    Снятие потолка.-25-.jpg

  8. #8
    iv2
    Участник
    как всё это собрать обратно - не знаю ;)

  9. #9
    vavo
    Автор темы
    Спасибо огромное. С козырьками промучался, а там оказвается крышечка №7

  10. #10
    Slav-Radio
    Участник
    кто нибудь мыл или чистил потолок? Чем именно чистили? Как высыхает, пятен не остается?
    А то у меня есть пару пятен, (от дождя, окно забыли закрыть, теперь разводы остались) хотелось бы отмыть.
    Последний раз редактировалось Slav-Radio; 12.09.2012 в 14:39.
