Ремонт поворотника на светодиодах

Показано с 1 по 9 из 9
  1. #1
    kddima
    Участник

    Ремонт поворотника на светодиодах

    Машина, VW Touran, 1.9 TDI, 2007г.в., коробка DSG
    Расскажу про ремонт поворотника, который вмонтирован в зеркало заднего вида. Он перестал работать как раз в самый неподходящий момент, мне надо было проходить техосмотр. Почитал инфу в нете, поворотник меняется как сменный модуль. Чего-то мне стало жалко 50 у.е. за такую мелочь и решил сам посмотреть как этот прибор устроен устроен.

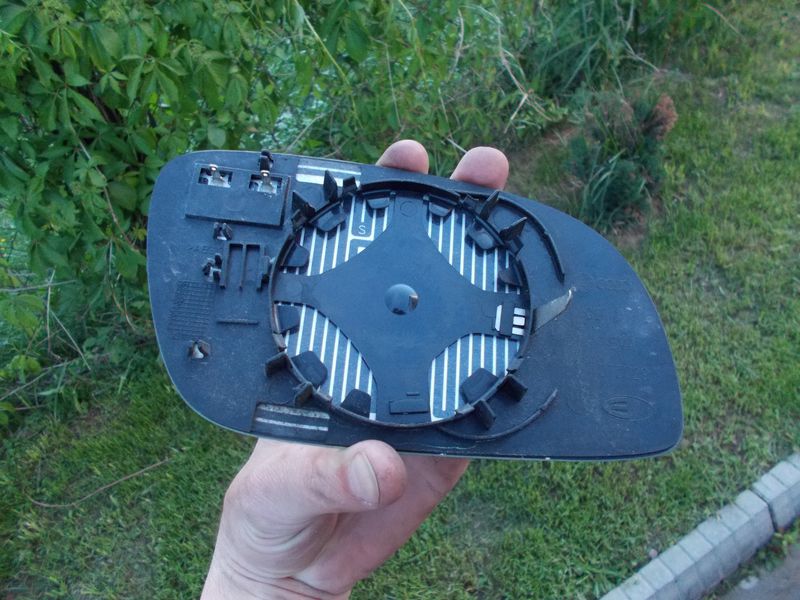

    1. Разбирается легко, надо опустить зеркало в нижнее положение, зацепить зеркало шпателем (это лучше всего), я это сделал отверткой, только очень нежно (шпатель чего то не нашелся). Тянем зеркало на себя, снимаем (фото 1) Ремонт поворотника на светодиодах-01.jpg. Отключаем контакты обогрева стекла (фото 2 Ремонт поворотника на светодиодах-02.jpg), и убираем его подальше.
    2. Разбираем сам корпус, снимаем поворотник. (фото 3) Ремонт поворотника на светодиодах-03.jpg.

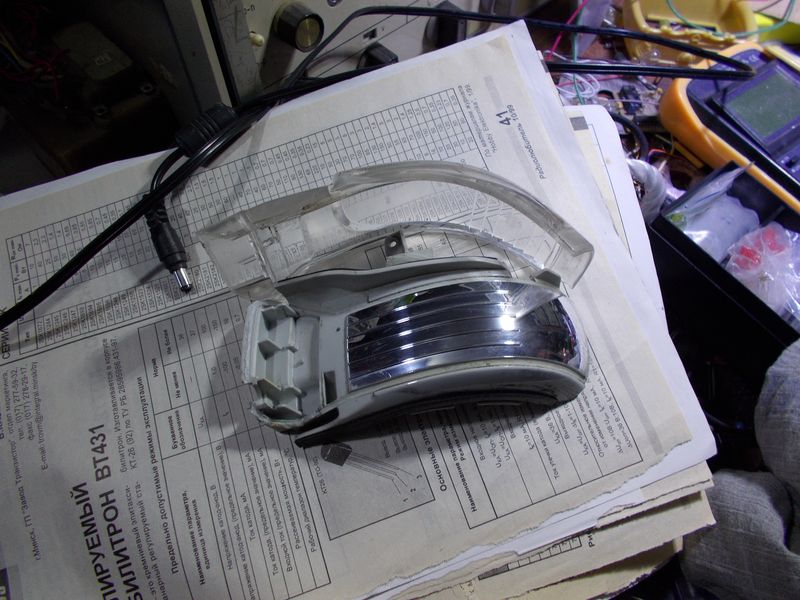

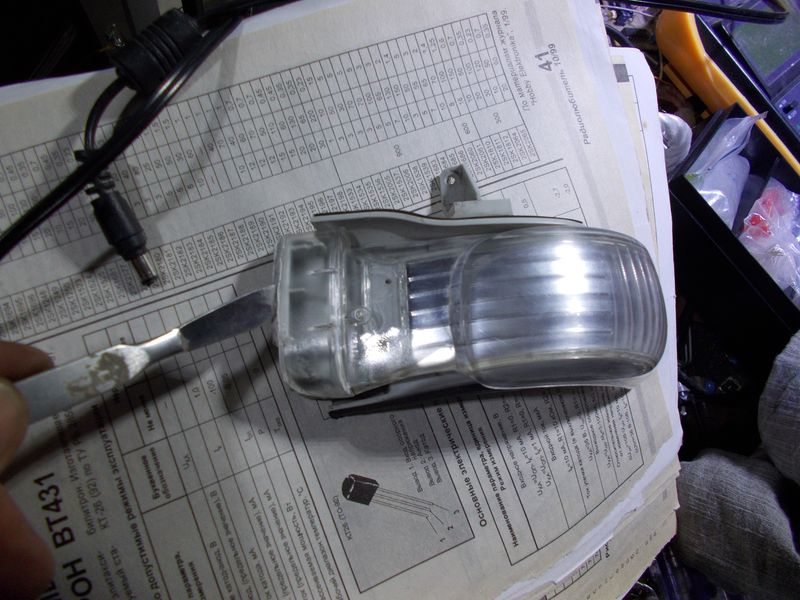

    3. И тут сюрприз, он состоит из двух частей, которые сварены ультразвуковой сваркой. Взял скальпель и очень долго водил им по шву, снимая по долям миллиметра стружку пластика. (фото 4) Ремонт поворотника на светодиодах-04.jpg. Через минут 30 верхняя часть снялась. (фото 5). Ремонт поворотника на светодиодах-05.jpg

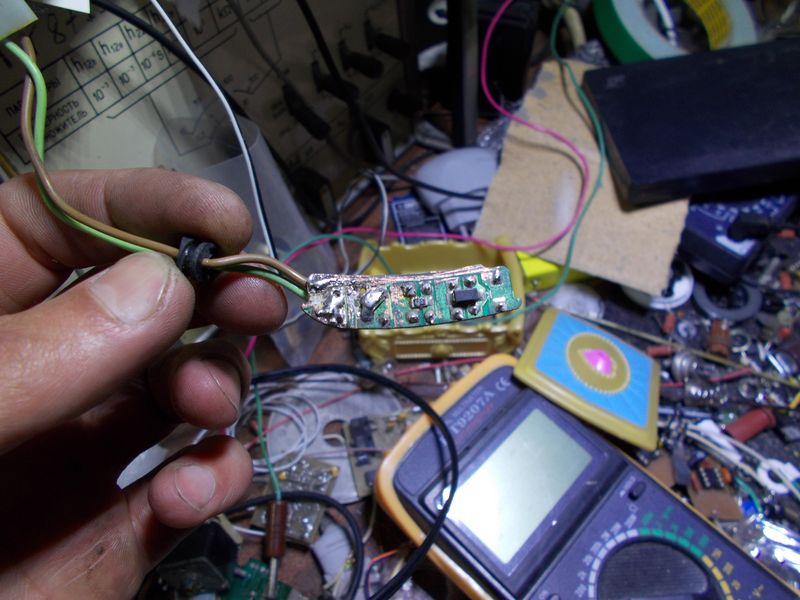

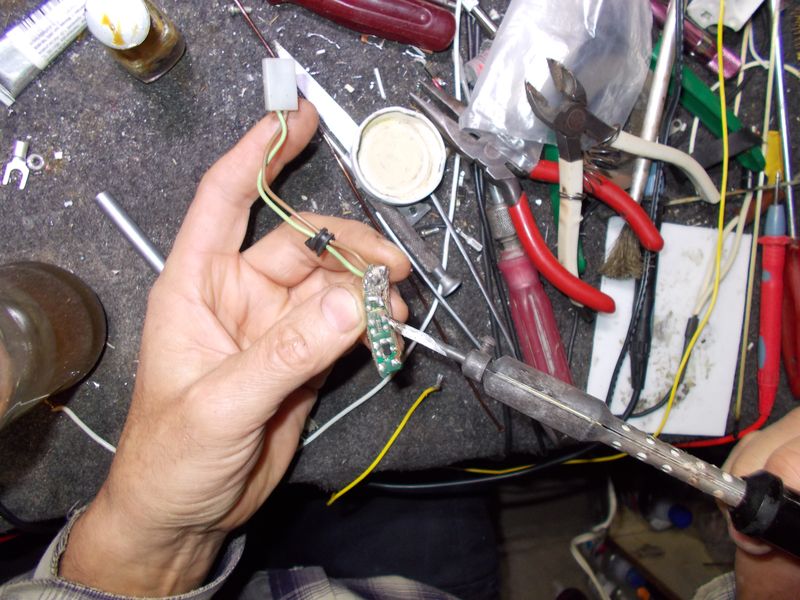

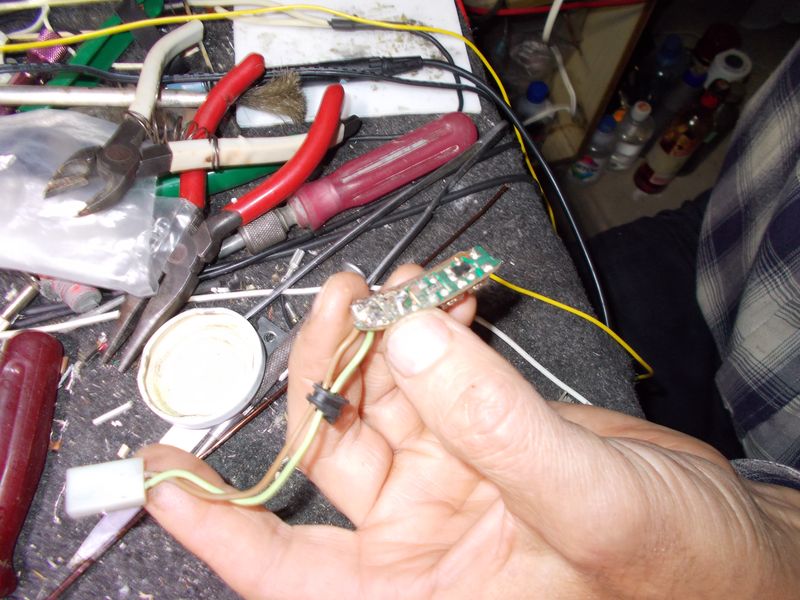

    4. Немцы конечно классные инженеры, но они доверили итальянцам светотехнику, а те чего то не доработали, фонарь оказался итальянским. Со временем он начал натягивать воду, в общем: плата на которой стоят светодиоды была вся в бахроме окислов, дорожки на 40 % сгнили (фото6, 7, 8). Все было зачищено, промыто в спирте, дорожки восстановлены. Один светодиод обнаружен перегоревшим, схема включения – последовательно. Ремонт поворотника на светодиодах-06.jpgРемонт поворотника на светодиодах-07.jpgРемонт поворотника на светодиодах-08.jpg

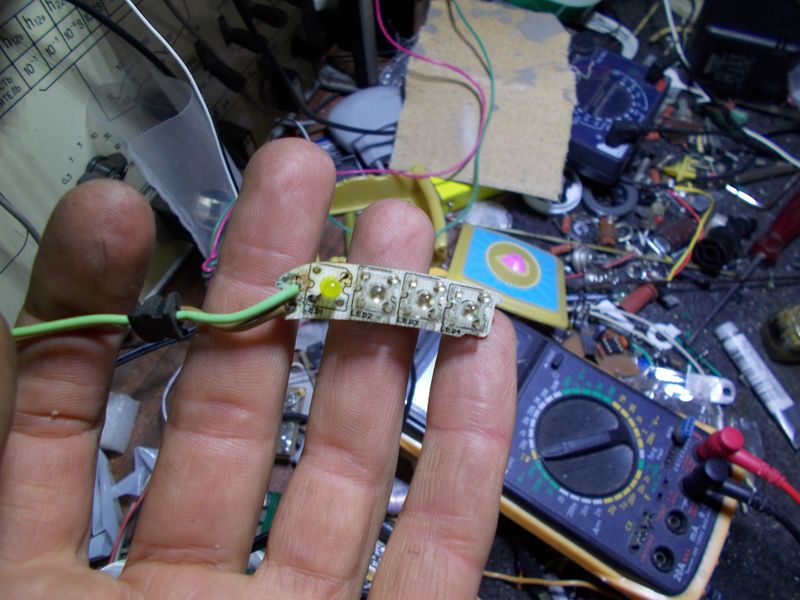

    5. У меня таких светодиодов не было, были простые желтые. Сточил верхнюю часть светодиода, чтобы он при монтаже был в один уровень с остальными, прозвонил, нашел + и – на плате и впаял его. Подал 12В, все загорелось. (фото 9, 10).Ремонт поворотника на светодиодах-09.jpgРемонт поворотника на светодиодах-10.jpg

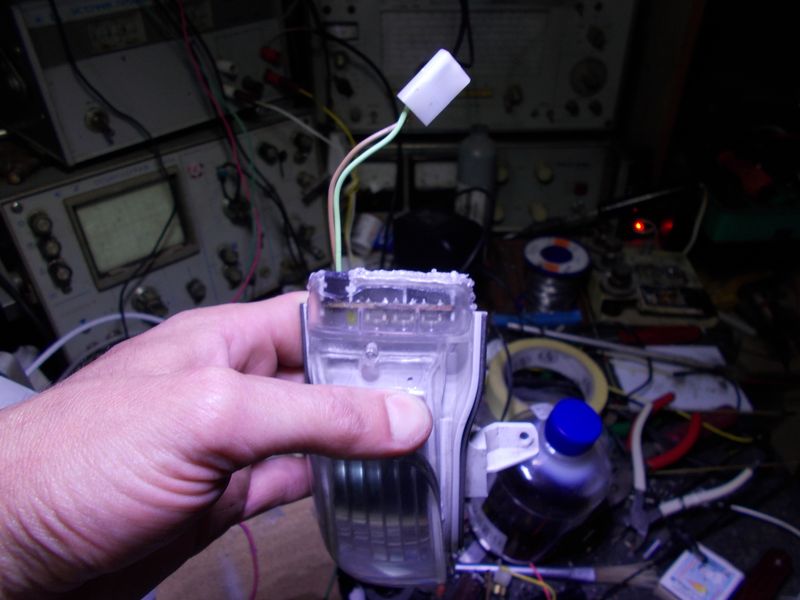

    6. Соединить половинки решил на обычныйпрозрачный селикон, набрал его в шприц, и аккуратно по периметру сварки нанес на корпус поворотника, прижал сверху стекло и выдержал до застывания. (фото 11)

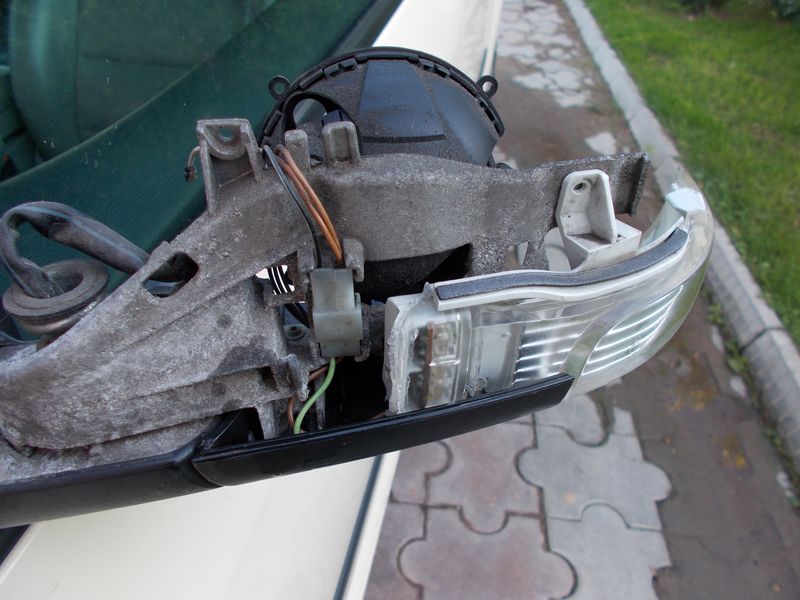

    7. Сборка в обратной последовательности (фото 12). При установке заркала, жать на него всеми пальцами равномерно по поверхности. Удачи всем в ремонтах.

  2. #2
    kddima
    Автор темы
    Ремонт поворотника на светодиодах-11.jpgРемонт поворотника на светодиодах-12.jpg

  3. #3
    serg705
    Участник
    спасибо за отчет, как нибудь дойдут мои руки и до моего зеркальца...

  4. #4
    schahter
    Участник
    Хороший отчет. !0 минут и повторители на обеих зеркалах поменяны.

  5. #5
    Амиго
    Участник
    schahter, повторители в зеркалах отдельно, новые брали? или старые ремонтировали? Камень прилетел пока трещина но может и развалится.

  6. #6
    schahter
    Участник
    Треснул левый ,правый мутный - решил заменить оба.
    1ТО949101D -левый
    1TO949102D правый
    менять легко и просто.
    цена 930 р. за 1 шт.
    Последний раз редактировалось schahter; 19.11.2013 в 20:16.

  7. #7
    ant 787
    Член Клуба
    Цитата Сообщение от schahter Посмотреть сообщение
    1ТО949101D -левый
    1TO949102D правый
    1T0 949 101 D левый
    1T0 949 102 D правый
    , что подправил..

  8. #8
    VWfan
    Участник
    Цитата Сообщение от kddima Посмотреть сообщение
    1. Разбирается легко, надо опустить зеркало в нижнее положение, зацепить зеркало шпателем (это лучше всего), я это сделал отверткой, только очень нежно (шпатель чего то не нашелся).
    Я для нажатия на зеркало ,использовал деревянную лопатку от тефлоновой сковородки, стащил её на кухне у жены

  9. #9
    schahter
    Участник
    Своими толстыми пальцами, без приспособлений оба зеркала снял без проблем. Больше боялся ,что температура на улице была +1 и чтобы не лопнуло. Все прошло на ура.Действительно неторопясь на оба зеркала потратил не более 10- 15 минут, причем почистил,протер, вымыл и смазал.
