Как снимается блок предохранителей

Показано с 1 по 10 из 10
  1. #1
    Романыч
    Участник

    Как снимается блок предохранителей

    Кто снимал блок предохранителей под капотом,подскажите,как это делать.....такую тему тут не нашёл...

  2. #2
    $atyr
    Участник
    Снятие и установка коммутационного блока в левой части моторного отсека
    – Отсоединить аккумуляторную батарею

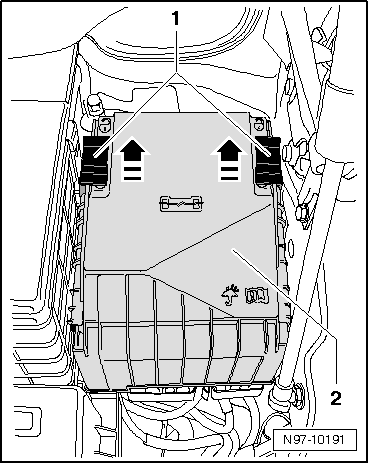

    – Сдвинуть предохранительную скобу -1- в -направлении стрелки- и снять крышку коммутационного блока -2- движением вверх.

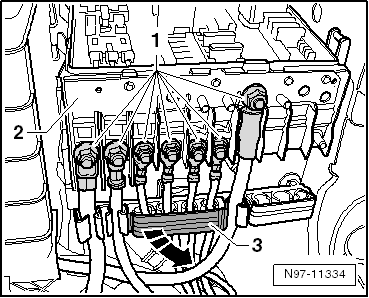

    – Открутить шестигранные гайки -1-.
    – Открыть крышку -3- проводки на коммутационном блоке по -стрелке-.
    – Снять клеммы проводов со шпилек.
    – Высвободить провода из направляющих.
    – Вывернуть центральный винт -стрелка- коммутационного блока -1-.
    При выкручивании центрального винта -стрелка- коммутационный блок -1- будет отжат вверх от кронштейна.
    – Снять коммутационный блок -1- движением вверх с держателя коммутационного блока.
    Для того, чтобы снять колодку с контактами -1-, необходимо снять корпус воздушного фильтра (только у автомобилей с дизельным двигателем), аккумуляторную батарею и кронштейн аккумуляторной батареи.
    – Если необходимо, снять корпус воздушного фильтра.
    – Снять аккумуляторную батарею
    – Вывернуть винты -стрелки- консоли АКБ -1-.
    – Снять консоль АКБ -1-.
    – Отжать фиксаторы на кронштейне коммутационного блока -стрелки В- и движением вбок -стрелка А- выдвинуть колодку с контактами -1- из кронштейна коммутационного блока.
    Наличие дополнительного блока реле зависит от комплектации автомобиля.
    – Снять кронштейн коммутационного блока -1- со шпилек, и поднять вверх настолько, насколько позволяет длина кабелей вспомогательного щита реле.

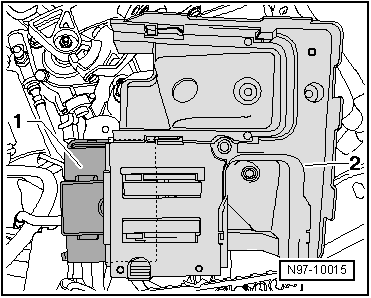

    – Отсоединить установленный сбоку вспомогательный щит реле -1- от кронштейна коммутационного блока -2-.
    – Снять держатель коммутационного блока -2- из автомобиля.
    Установка:
    Установка осуществляется в обратной последовательности,



    КАК сделать что бы текст и кртинки шли вперемешку?
    Миниатюры Миниатюры Как снимается блок предохранителей-01.png   Как снимается блок предохранителей-02.png   Как снимается блок предохранителей-03.jpg   Как снимается блок предохранителей-04.jpg

    Как снимается блок предохранителей-05.jpg   Как снимается блок предохранителей-06.png   Как снимается блок предохранителей-07.png

  3. #3
    Романыч
    Автор темы
    О,спасибо большое!!!!!!!!!!!!!!

  4. #4
    Романыч
    Автор темы
    Центральный болт уже вывернут,но что то ничего вверх по кронштейнам не пошло,сдёрнуть не смог.(

  5. #5
    $atyr
    Участник
    Романыч, Инфа из ЭЛЬЗЫ. Сам не пробовал

  6. #6
    Романыч
    Автор темы
    Наконец то разобрал,отвёрткой поддел и сильно потянул вверх,только тогда блок отсоединился от разъёмов.

  7. #7
    serg_w
    Участник
    Молодец!
    Скачай мануал(инструкция по эксплуатации и ремонтуhttp://vwts.ru/vw_touran_1t.html), там много интересного описано. Пригодится.

  8. #8
    smolinvn
    Новичок
    подскажите как вытащить провод с блока предохранителей в салоне.под рулевой колонкой. нужно заменить провод а вытащить не могу защелки на клемме провода отогнул а внутри блока предохранитель от вытаскивания.фиолетового цвета.сам блок снимать не хочу.тем более не знаю как. инфы не нашел а резать провод и соединять не хочеться

  9. #9
    ant 787
    Член Клуба
    Цитата Сообщение от smolinvn Посмотреть сообщение
    предохранитель от вытаскивания.фиолетового цвета
    Сдвинуть в сторону.

  10. #10
    smolinvn
    Новичок
    спасибо получилось вставил отвертку тонкую между предохранителями.надавил и сдвинул в сторону
