болтик на насос- форсунке

Показано с 1 по 10 из 10
  1. #1
    serg-70
    Участник

    болтик на насос- форсунке

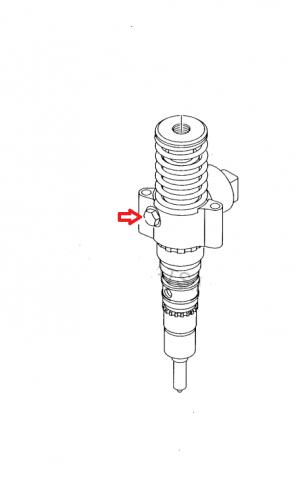

    Подскажите если кто сталкивался что кроется внутри когда откручиваешь этот болтикболтик на насос- форсунке-.-1.jpg (стрелка)

  2. #2
    ant 787
    Член Клуба
    Предположу, что резьба..

  3. #3
    serg-70
    Автор темы
    я даже больше могу предположить что там ещё и пружинка стоит. Но если честно мне надо не предположения, а те, кто откручивал данный болтик . Или те у кого валяется убитая насос-фосунка и они могут открутить на ней этот болтик.

  4. #4

  5. #5
    serg-70
    Автор темы
    Спасибо! но это у меня есть но там пьезо-НФ плюс не показано в разрезе..

  6. #6
    denis 083
    Участник
    там стоит пружина воздействующая на иглу соленоида.

  7. #7
    serg-70
    Автор темы
    Цитата Сообщение от denis 083 Посмотреть сообщение
    там стоит пружина воздействующая на иглу соленоида.
    это тоже догадки? или 100% практика? по сути меня интересовало кроме пружины сетчатый фильтр,и.т.п. стоит?

  8. #8
    denis 083
    Участник
    http://ustroistvo-avtomobilya.ru/wp-content/uploads/2012/02/Nasos-forsunka.jpg

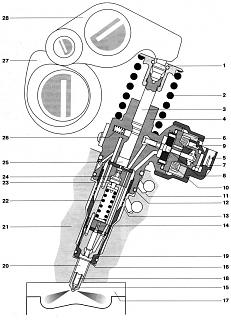

    болтик на насос- форсунке-nasos-forsunka.jpg
    На этом изображении четко видно что никаких сеточек и т.д. там нет, только вместо болтика(как у вас) прижимная пластина. Вот ещё опись: Рис. Насос-форсунка (РDЕ):
    1 – упор сферический; 2 – пружина возвратная; 3 – плунжер насоса; 4 – корпус; 5 – штекер для подачи управляющего сигнала; 6 – сердечник электромагнита; 7 – пружина выравнивающая; 8 – игла соленоидного клапана; 9 – якорь электромагнита; 10 – катушка электромагнита; 11 – канал обратного слива топлива; 12 – уплотнение; 13 – отверстия-фильтры подвода топлива (350 шт.); 14 – гидроупор; 15 – седло иглы; 16 – шайба уплотнительная; 17 – камера сгорания; 18 – игла распылителя; 19 – гайка распылителя; 20 – распылитель; 21 – головка блока; 22 – пружина распылителя; 23 – уравнивающий поршень; 24 – полость аккумулирования топлива; 25 – полость высокого давления; 26 – пружина электромагнитного клапана; 27 – вал привода насос-форсунки; 28 – коромысло
    Последний раз редактировалось Ром и к; 08.11.2013 в 18:50.

  9. #9
    serg-70
    Автор темы
    картинка по ссылке просто прелесть!

  10. #10
    ant 787
    Член Клуба
    Цитата Сообщение от serg-70 Посмотреть сообщение
    не показано в разрезе.
    А на шестой странице что тогда в разрезе? Свеча накаливания? То же самое, что и тут-болтик на насос- форсунке
