Выдержки из руководства по ремонту ELSA

Страница 3 из 5 ПерваяПервая 12345 ПоследняяПоследняя
Показано с 21 по 30 из 50
  1. #21

  2. #22
    Heart Doc
    Участник
    morok, добрый день! Можно ли выложить картинку из Эльзы, где находится блок управления двигателем и проводка к нему? 2.0 TDI AZV двигатель

  3. #23
    barxan
    Участник

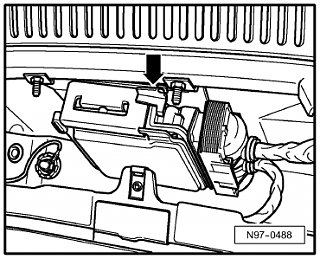

    Heart Doc, Блок управления двигателя -J623-
    Место установки:
    под кожухом водоотводящего короба -стрелка-
    Выдержки из руководства по ремонту ELSA-bud-azv.png

  4. #24
    Heart Doc
    Участник
    barxan, а как до него добраться? Полазил под капотом - там войлок и дальше, кажется пластиковая пластина... Под ней? Справа? Может, есть какая-то более общая картинка или поэтапная инструкция?

  5. #25
    Allex
    Супер-модератор
    Цитата Сообщение от Heart Doc Посмотреть сообщение
    как до него добраться?
    Не там ищите, поиск то никто не отменял Снятие переднего щитка (жабо)

  6. #26
    barxan
    Участник
    Heart Doc, Снятие и установка блока управления двигателя

    УказаниеДля замены блока управления двигателя подключить тестер -VAS 5051B- и выполнить ведомую функцию „Замена блока управления“.
    Снятие блока управления двигателя:
    – Установить выключатель зажигания в положение "выкл."

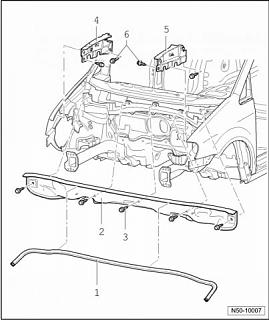

    – Снять щиток водоотводящего короба отвернув Болты -3-
    Выдержки из руководства по ремонту ELSA-schitok.jpg

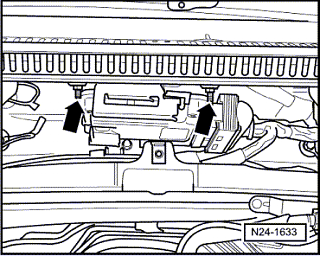

    – Открутить крепёжные гайки -стрелки-.
    Выдержки из руководства по ремонту ELSA-blk1.png
    – Разблокировать фиксаторы разъёмов блока управления двигателя и отсоединить разъёмы.
    Выдержки из руководства по ремонту ELSA-blk2.png

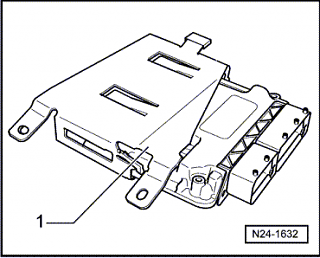

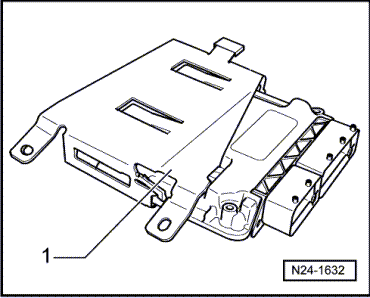

    – Сдвинуть с блока управления двигателя крепёжную пластину -1- в направлении, указанном стрелкой.


    Установка блока управления двигателя:

    – Установить крепёжную пластину на блок управления двигателя.

    – Затянуть крепёжные гайки -стрелки- моментом 10 Нм.
    Нажмите на изображение для увеличения.

Название:	блк1.png
Просмотров:	18
Размер:	22.8 Кб
ID:	52130
    – Подсоединить разъёмы и заблокировать их фиксаторами.
    – Установить щиток водоотводящего короба

  7. #27
    bsa
    Участник
    Доброго времени суток, двигатель BAG, как снять дроссельную заслонку для чистки,
    нужна ли адаптация после обратной установки

  8. #28
    Сергей.Н.
    Участник
    Добрый день, как снять турбину с двигателя BLS? в какой последовательности производить демонтаж?

  9. #29
    morok
    Куратор
    ого! сейчас посмотрим

    турбина BLS1.pdf
    Последний раз редактировалось morok; 29.06.2016 в 23:16.

  10. #30
    Сергей.Н.
    Участник
    Возник ещё вопрос как снять подрамник вместе с рулевым механизмом, а так же праввый приводной вал ходовая часть, оси, рулевое управление; Ремонтная группа 40
