  1. #31
    crazyyy
    Участник
    всем привет . скиньте картинки как заменить лямбду перед катализатором на bsx . спасибо !

  2. #32
    morok
    Куратор
    Ничего особенного про него не написано:

    BSX G39 лямбда.pdf

  3. #33
    crazyyy
    Участник
    такая картинка и у меня есть , вот только не понятно что снимать по очереди и надо ли что-то снимать ... может кто-то такое делал ?

  4. #34
    nick1605
    Участник
    Прошу помощи...
    Подскажите, на двигателе AZV для замены датчика распредвала G40 требуется снятие ремня ГРМ или эту процедуру можно произвести без его снятия?

  5. #35
    serg-70
    Участник
    Цитата Сообщение от nick1605 Посмотреть сообщение
    на двигателе AZV для замены датчика распредвала G40 требуется снятие ремня ГРМ или эту процедуру можно произвести без его снятия?
    .....

  6. #36
    nick1605
    Участник
    Цитата Сообщение от serg-70 Посмотреть сообщение
    .....
    А в чем проявляется неудобство?

  7. #37
    barxan
    Участник

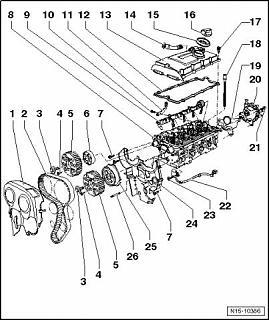

    Детали и узлы головки блока цилиндров AZV

    Указаниеt Пластиковые подкладки, защищающие открытые клапаны, удалять только непосредственно перед установкой ГБЦ.
    t При замене ГБЦ также следует слить старую и залить новую охлаждающую жидкость.
    t В зоне отверстий для насос-форсунок допускается наличие трещин, распространяющихся к сёдлам клапанов. Наличие таких трещин не является основанием для замены головки блока цилиндров.
    Выдержки из руководства по ремонту ELSA-n15-10386.jpg
    1 - Верхняя часть кожуха зубчатого ремня
    2 - Ремень привода ГРМ
    q перед снятием пометить направление хода
    q проверить на износ
    q не перегибать
    q снятие и установка. → Глава
    3 - 100 Нм
    4 - 25 Нм
    5 - Шкив распредвала
    6 - Ступица
    q при откручивании и затягивании использовать упор -T10051-
    q для снятия использовать съёмник -T10052-
    q снятие и установка. → Глава
    7 - 10 Нм
    8 - Головка блока цилиндров
    q снятие и установка. → Глава
    q после замены сменить охлаждающую жидкость
    9 - Кабельный канал
    10 - 25 Нм
    11 - Проушина для вывешивания
    12 - Прокладка клапанной крышки
    q при наличии повреждений заменить
    13 - Клапанная крышка
    q перед установкой тщательно протереть привалочные плоскости головки блока чистой ветошью
    q соблюдать очередность затяжки → Глава
    14 - Вентиляция картера
    15 - Манжетное уплотнение
    q при наличии повреждений заменить
    16 - Крышка
    q при наличии повреждений прокладку заменить
    17 - 10 Нм
    q учитывать последовательность затяжки → Глава
    18 - Болт крепления ГБЦ
    q соблюдать очередность при откручивании и затяжке → Глава
    q перед установкой установить шайбы в головке блока → Поз.
    19 - Прокладка
    q замена
    20 - Сдвоенный насос
    q топливный и вакуумный
    q проверка → Глава
    q снятие и установка → Глава
    21 - 20 Нм
    22 - Датчик Холла -G40-
    q для определения положения распредвала
    q перед снятием и установкой снять со шкивов распределительных валов зубчатый ремень и ослабить направляющий ролик.

    23 - 10 Нм
    24 - Задний кожух зубчатого ремня
    25 - Ступица
    q с задающим ротором датчика
    q при откручивании и затягивании использовать упор -T10051-
    q для снятия использовать съёмник -T10052-
    q снятие и установка → Глава
    26 - Шпилька, 10 Нм
    q натяжного ролика


    Проверка головки блока цилиндров на искривление
    Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
    t Линейка
    t Щуп
    Максимальное отклонение от плоскостности: 0.1 мм

    Указаниеt Шлифовка ГБЦ дизельных двигателей не допускается.
    t В зоне отверстий для насос-форсунок допускается наличие трещин, распространяющихся к сёдлам клапанов. Наличие таких трещин не является основанием для замены головки блока цилиндров.

  8. #38
    morok
    Куратор

    Снятие-установка ГБЦ BLS


  9. #39
    serg-70
    Участник
    Цитата Сообщение от nick1605 Посмотреть сообщение
    А в чем проявляется неудобство?
    В том что старый вытянуть нет проблем! обрезал провода снял корпус с самого датчика( датчик в своём корпусе) и вытащил! новый вставлять геморно надо корпус с датчика снять. потом резиновую заглушку с кожуха вытащить чтоб через появившееся отверстие фишку завести или сам датчик без корпуса . Одним словом геморно! легче и быстрей ремень скинуть!

  10. #40
    Miqpka
    Участник
    Поделитесь файликом по снятию и установке "телевизора"
