  1. #41
    na_pikape
    Участник
    Цитата Сообщение от Miqpka Посмотреть сообщение
    Поделитесь файликом по снятию и установке "телевизора"
    По смотрите в начале темы. Там есть инструкция по снятию радиаторов. В ней есть как снять телевизор.

  2. #42
    al1966
    Участник
    Добрый день. Можно схему гидравлики сцепления, замена сцепления Вин WVGZZZ1TZ9W045860. 1,9, двигатель BXE, ручная коробка. Заранее благодарю.

  3. #43
    ant 787
    Ветеран клуба
    Цитата Сообщение от al1966 Посмотреть сообщение
    ручная коробка
    KXD буквы коробки

  4. #44
    barxan
    Участник
    al1966, Уточните, что Вам нужно: Прокачка, замена компонентов... А схема там простая: Бачок - шланг - главный - трубка - рабочий.

  5. #45
    al1966
    Участник
    Цитата Сообщение от barxan Посмотреть сообщение
    al1966, Уточните, что Вам нужно: Прокачка, замена компонентов... А схема там простая: Бачок - шланг - главный - трубка - рабочий.
    Добрый день. Если можно, то все это, что написали. Заранее благодарю.

  6. #46
    barxan
    Участник
    al1966, Как бы Вам объяснить, я рад и готов помочь, но создавать 30 файлов пдф, это за гранью...

  7. #47
    serg_w
    Участник
    Проще, дать ссылку и пусть скачает и установит Эльзу. Там сам разберется.

  8. #48
    al1966
    Участник
    Спасибо. всем за помощь.

  9. #49
    Andy319
    Участник
    что говорит эльза по поводу замены масляного охладителя 14 и момент затяжки кольца 15?

  10. #50
    ant 787
    Ветеран клуба
    Цитата Сообщение от Andy319 Посмотреть сообщение
    момент затяжки кольца 15?

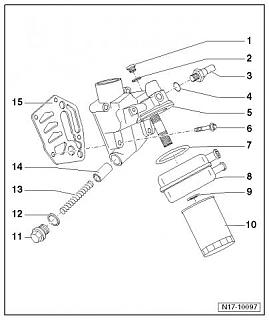

    Выдержки из руководства по ремонту ELSA-n17-10097.jpg
    1 - Резьбовая пробка, 15 Нм

    2 - Уплотнительное кольцо

    q Уплотнительное кольцо при негерметичности разрезать и заменить

    3 - 1,4 бара Переключатель по давлению масла -F1-, 25 Нм

    q черный

    q проверить → Глава

    4 - Уплотнительное кольцо

    q Уплотнительное кольцо при негерметичности разрезать и заменить

    5 - Держатель масляного фильтра

    q с запресованным обратным запорным клапаном

    6 - 15 Нм и довернуть на 1/4 оборота (90 °)

    q заменить

    7 - Уплотнение

    q заменить

    q вставить в выступы на масляном охладителе

    8 - Масляный радиатор

    q Смазать поверхности соприкосновения с держателем масляного фильтра за пределами уплотнительного кольца герметизирующей пастой -AMV 188 100 02-

    q следить за достаточным свободным пространством до окружающих деталей

    q Соблюдать указание → Глава

    9 - 25 Нм
    10 - Масляный фильтр

    q ослабить стяжным хомутом или ключом для масляного фильтра -3417-

    q затянуть вручную

    q Соблюдать указания по установке на масляном фильтре

    11 - Резьбовая пробка, 40 Нм

    q заменить

    12 - Уплотнительное кольцо

    q несъемно накручено на → Поз.

    13 - Пружина

    q для клапана избыточного давления прим. 4 бара

    14 - Поршень

    q для клапана избыточного давления прим. 4 бара

    15 - Уплотнение

    q заменить
