Снятие торпедо и консоли между сидений.

Показано с 1 по 6 из 6
  1. #1
    T-46
    Участник

    Снятие торпедо и консоли между сидений.

    Всем здравствуйте. Кто чем поможет? Как без ущерба демонтировать торпедо и консоль между сидений?
    Заранее благодарен за ответы.

  2. #2
    косалекс
    Участник
    мне тоже -этот вопрос интересен.

  3. #3
    ant 787
    Член Клуба

  4. #4
    barxan
    Участник
    Снятие
    – Снять отрицательную клемму с аккумуляторной батареи автомобиля
    – Снять модуль подушки безопасности водителя
    – Снять рулевое колесо
    – Снять боковые крышки передней панели.
    – Снять центральные облицовки стоек А
    – Снять верхние облицовки стоек А
    – Снять центральный вещевой отсек в передней панели
    – Снять накладки передней панели
    – Снять вещевой ящик
    – Снять модуль подушки безопасности переднего пассажира
    – Снять вещевой ящик со стороны водителя
    – Снять облицовку блока подрулевых переключателей.
    – Снять блок управления электроники рулевой колонки -J527-
    – Снять спиральный кабель подушки безопасности с контактным кольцом
    – Снять датчик угла поворота рулевого колеса -G85-
    – Снять переключатель указателей поворота -E2-
    – Снять выключатель стеклоочистителя
    – Снять комбинацию приборов
    – Снять центральную накладку передней панели
    Автомобили оборудованные кондиционером или климатической установкой Climatronic
    – Снять панель управления климатической установкой или Climatronic
    Автомобили оборудованные отопителем
    – Снять панель управления отопителя
    Автомобили с динамиками в передней панели
    – Снять СЧ/ВЧ-динамики в передней панели
    Автомобили оборудованные магнитолой
    – Снять головное устройство
    Автомобили с навигационной системой
    – Снять дисплей навигационной системы в сборе с панелью управления
    Автомобили с АКП „09G - 6-ступ.“

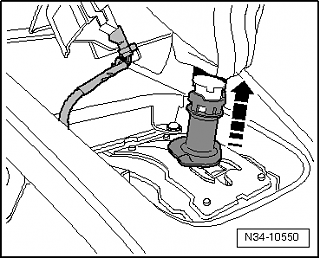

    – Движением вверх высвободить крышку из фиксаторов -стрелка-.
    – Отсоединить от чехла разъём.
    Автомобили с МКП, КП DSG
    Снятие торпедо и консоли между сидений.-t1.png
    – Отсоединить чехол от фиксаторов
    – Снять переднюю часть центральной консоли
    – Снять центральную консоль

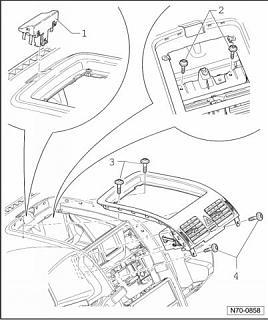

    – В автомобилях, оборудованных климатической установкой Climatronic, извлечь из передней панели датчик интенсивности солнечного излучения -1- и отсоединить от него жгут проводов.
    – Вывернуть два винта -2- (2,5 Нм).
    – Выкрутить по два винта -3- и -4- (1,5 Нм).
    – Извлечь из передней панели корпус дефлектора.
    – Отсоединить жгуту проводов от выключателя аварийной световой сигнализации и контрольной лампы отключения подушки безопасности переднего пассажира.
    Снятие торпедо и консоли между сидений.-t2.jpg

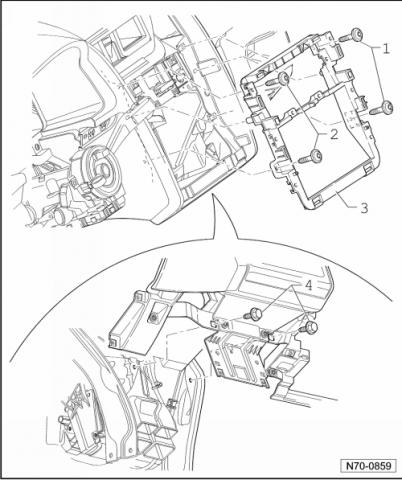

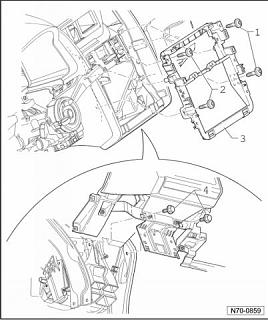

    – Выкрутить по два винта -1- и -2- (1,5 Нм).
    – Снять центральную часть -3- передней панели.
    – Выкрутить два винта -4- (8 Нм) в зоне перехода к центральной консоли.
    Снятие торпедо и консоли между сидений.-t3.jpg

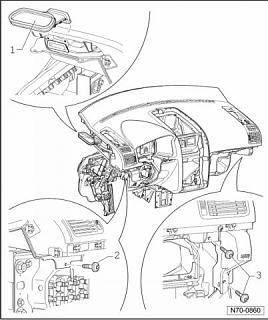

    – Слева и справа снять воздуховоды к треугольным стёклам -1-.
    – Вывернуть под дефлектором со стороны водителя винт -2- (2,5 Нм).
    – Вывернуть под дефлектором со стороны переднего пассажира винты -3- (2,5 Нм).
    Снятие торпедо и консоли между сидений.-t4.jpg

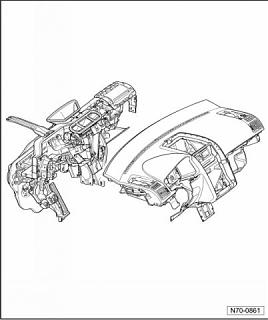

    – Потянув переднюю панель в салон, снять её с крепления и вдвоём с помощником вынуть её из салона.
    Осторожно!
    Во избежание повреждений ни в коем случае не пытаться снять переднюю панель с поперечины, поднимая её вверх.
    Снятие торпедо и консоли между сидений.-t5.jpg

  5. #5
    barxan
    Участник
    Снятие
    – Выключить зажигание
    – Снять облицовку пространства для ног
    Автомобили с автоматической коробкой передач
    – Снять рукоятку и чехол рычага селектора
    Автомобили с МКП
    – Отсоединить чехол рычага КП от облицовки
    – Снять переднюю часть центральной консоли
    А/м с CD-чейнджером:
    – Снять CD-чейнджер .

    Все автомобили:

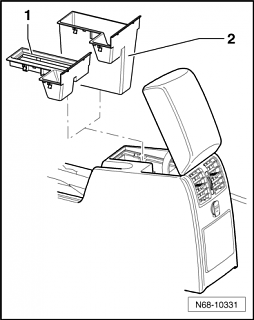

    – В зависимости от комплектации автомобиля извлечь из центральной консоли вещевой отсек -1- или отделение для хранения мелочей -2-.
    Снятие торпедо и консоли между сидений.-k1.png

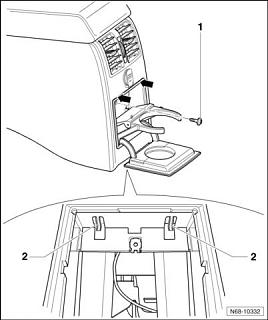

    – Открыть подстаканник и выкрутить винт -1- (1,5 Нм).
    – В верхней части подстаканника -стрелки- отжать вверх (например, металлической линейкой) два фиксатора -2-.
    – Извлечь подстаканник из центральной консоли.
    Снятие торпедо и консоли между сидений.-k2.jpg

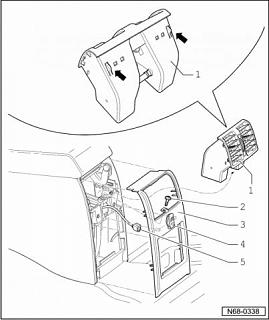

    – Открыв подлокотник, разблокировать две защелки -стрелки- и извлечь дефлектор -1- из центральной консоли.
    – Выкрутить винт -2- (1,5 Нм) и снять декоративную накладку -3- центральной консоли.
    – Отсоединить жгут электрических проводов -5- от розетки -4-.
    Снятие торпедо и консоли между сидений.-k3.jpg

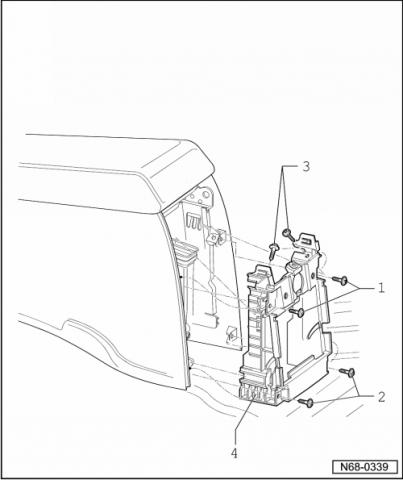

    – Выкрутить два винта -1- (1,5 Нм).
    – Выкрутить два винта -2- (1,5 Нм).
    – Выкрутить два винта -3- (1,5 Нм).

    УказаниеПри сборке винты устанавливать в той же самой последовательности.
    – Развести в стороны боковые стенки центральной консоли и извлечь вставку -4-.
    Снятие торпедо и консоли между сидений.-k4.jpg

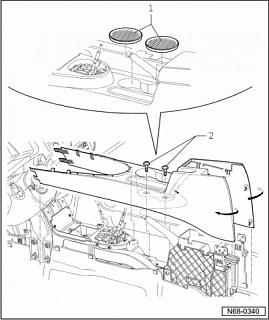

    – Извлечь коврики -1- из подстаканников.
    – Выкрутить два винта -2- (1,5 Нм).
    – Установить рычаг переключения передач (селектор коробки передач) в крайнее переднее положение.
    – Развести в стороны боковые стенки -стрелки- и извлечь из автомобиля верхнюю часть центральной консоли.
    Снятие торпедо и консоли между сидений.-k5.jpg

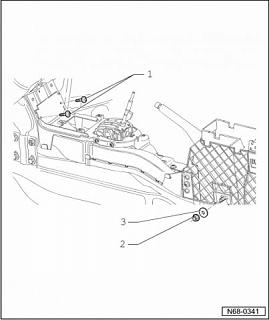

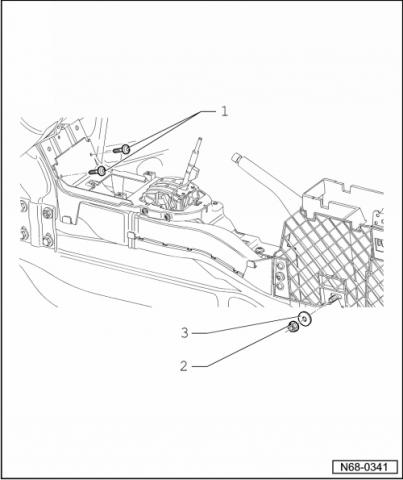

    – Выкрутить два винта -1- (1,5 Нм).
    – Открутить с обеих сторон гайки -2- (4,5 Нм) и снять шайбы -3-.

    УказаниеПри сборке сначала вкрутить винты -1- и только после этого закрутить гайки -2-.
    Снятие торпедо и консоли между сидений.-k6.jpg

    – Выкрутить винты -1- и -2- (1,5 Нм).
    – Извлечь задний каркас центральной консоли -3- из автомобиля.
    Снятие торпедо и консоли между сидений.-k7.jpg

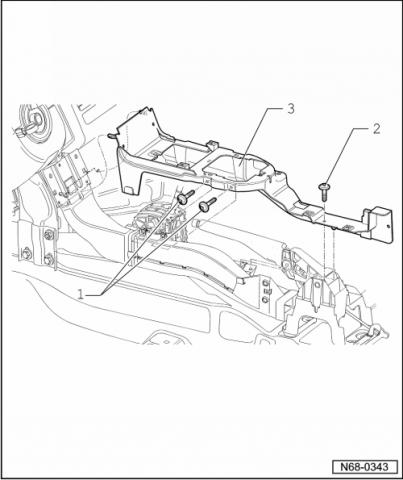

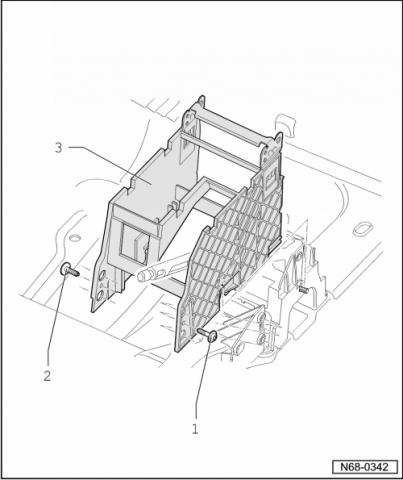

    – Выкрутить два винта -1- (1,5 Нм).
    – Выкрутить винт -2- (1,5 Нм).
    – Извлечь каркас центральной консоли -3- из автомобиля.
    Снятие торпедо и консоли между сидений.-k8.jpg

  6. #6
    T-46
    Автор темы
    От души, пацаны, за помощь.
