  1. #11
    Оберон
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    Фото в студию. Что за ступенька?

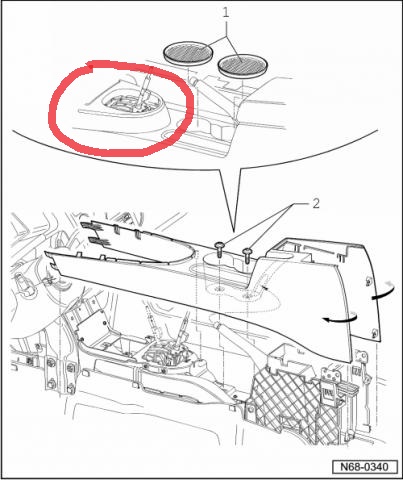

    выделил красным цветом.
    Снятие торпедо и консоли между сидений.-k5.jpg


  2. #12
    ant 787
    Ветеран клуба
    Цитата Сообщение от Оберон Посмотреть сообщение
    выделил красным цветом.
    Отсоединить чехол рычага КП от облицовки

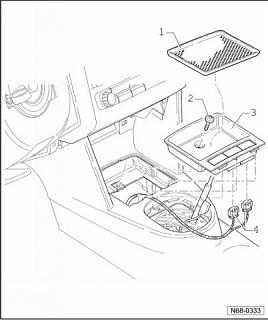

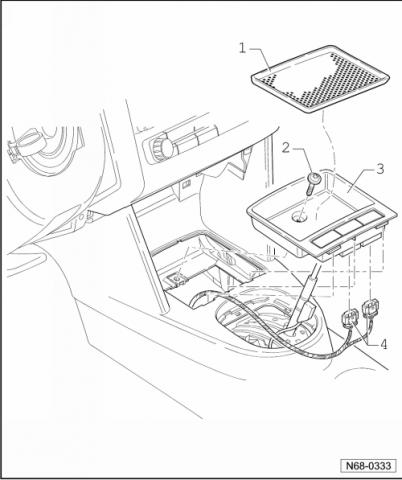

    Извлечь коврик -1- и выкрутить винты -2- (1,5 Нм).

    – Разблокировать фиксаторы и снять переднее отделение для хранения мелочей -3-, отсоединить имеющиеся в наличии жгуты проводов -4-.
    Снятие торпедо и консоли между сидений.-n68-0333.jpg

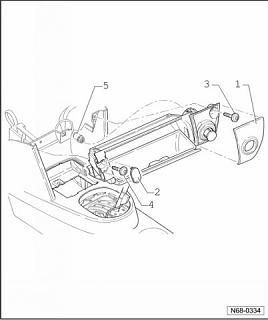

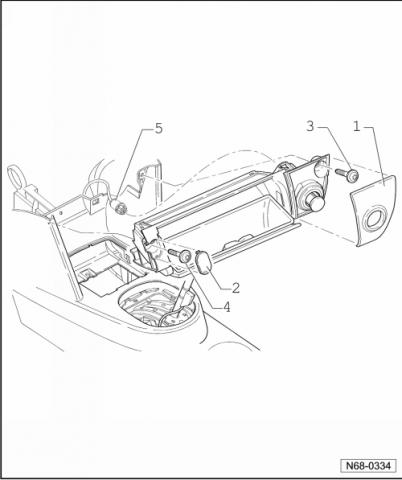

    Открыть пепельницу и извлечь накладку, прикуриватель, -1- и заглушку -2-.

    – Выкрутить винты -3- и -4- (1,5 Нм).

    – Извлечь пепельницу из центральной консоли и отсоединить жгут проводов -5- от прикуривателя.
    Снятие торпедо и консоли между сидений.-n68-0334.jpg

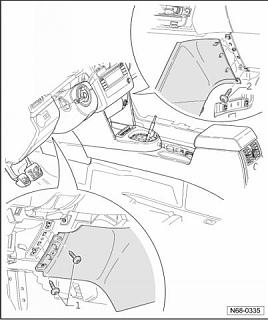

    Открыть вещевой ящик со стороны водителя и выкрутить два винта -1- (1,5 Нм).

    – В пространстве для ног переднего пассажира выкрутить винт -2- (1,5 Нм).
    Снятие торпедо и консоли между сидений.-n68-0335.jpg

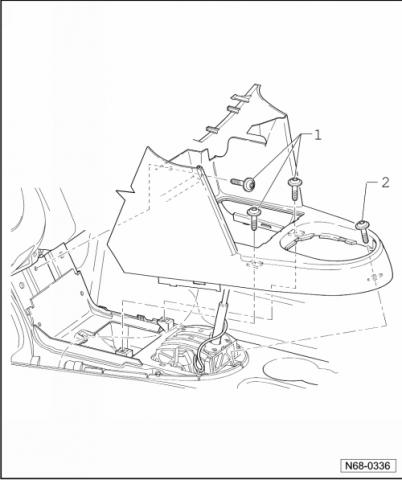

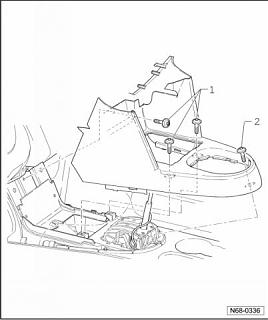

    Вывернуть три винта -1- (1,5 Нм).

    – Вывернуть винт -2- (1,5 Нм).

    – Установить рычаг переключения передач (селектор АКП) в крайнее заднее положение.

    – Вынуть облицовку из автомобиля.
    Снятие торпедо и консоли между сидений.-n68-0336.jpg

    Племяш, скачай Эльзу. Полезная вестчь.

  3. #13
    Оберон
    Участник
    Спасибо Большое!
    Я скачал её уже раз пять, но как то не вник в работу с ней)
    Ну раз пошла такая "пьянка" дай инфу по снятию бардачка (основной перед передним пассажиром). Сам снял его на 99%, слева у консоли центральной, держит саморез, как к нему добраться не понял, так и ковырялся в машине, а бардачок висел на нём)
    Надо скачать на ноут с Васей, который вожу с собой, и доехать до тебя, там покажешь азы)

  4. #14
    ant 787
    Ветеран клуба
    Цитата Сообщение от Оберон Посмотреть сообщение
    по снятию бардачка
    Снятие

    – Выключить зажигание

    – Снять боковую крышку передней панели со стороны переднего пассажира → Глава.

    – Снять переднюю часть центральной консоли → Глава.

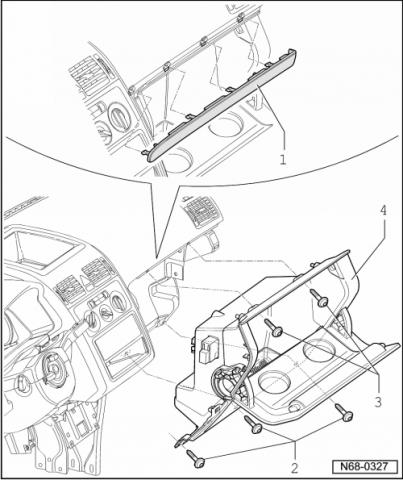

    – Извлечь из гнёзд крепления молдинг -1-.

    – Поддев с помощью клина -3409-, извлечь из крепления плафон освещения вещевого ящика, для этого вставить клин в нижней части плафона.

    – Отсоединить жгут проводов от плафона.

    – Вывернуть три винта -2- (1,5 Нм).

    – Выкрутить два винта -3- (1,5 Нм).

    – Извлечь вещевой ящик -4- из передней панели.

    – В автомобилях с отключаемой подушкой безопасности отсоединить жгут проводов от выключателя с личинкой под ключ.

    – В автомобилях с охлаждением вещевого ящика отсоединить от него воздуховод климатической установки.
    Снятие торпедо и консоли между сидений.-n68-0327.jpg

  5. #15
    Оберон
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    Снятие

    – Выключить зажигание

    – Снять боковую крышку передней панели со стороны переднего пассажира → Глава.

    – Снять переднюю часть центральной консоли → Глава.


    – Извлечь из гнёзд крепления молдинг -1-.

    – Поддев с помощью клина -3409-, извлечь из крепления плафон освещения вещевого ящика, для этого вставить клин в нижней части плафона.

    – Отсоединить жгут проводов от плафона.

    – Вывернуть три винта -2- (1,5 Нм).

    – Выкрутить два винта -3- (1,5 Нм).

    – Извлечь вещевой ящик -4- из передней панели.

    – В автомобилях с отключаемой подушкой безопасности отсоединить жгут проводов от выключателя с личинкой под ключ.

    – В автомобилях с охлаждением вещевого ящика отсоединить от него воздуховод климатической установки.
    Нажмите на изображение для увеличения.

Название:	N68-0327.jpg
Просмотров:	285
Размер:	34.5 Кб
ID:	58083
    Спасибо. Я крайний левый болтик не открутил под номером 2

  6. #16
    Olegoff
    Участник
    Если кому поможет. Чтобы снять бардачек полностью разбирать и снимать центральную консоль, дабы добраться до 6-го самореза (крайний левый саморез на поз 2 рисунка) не стал. Вытащил нижнюю облицовку центральной консоли в ногах пассажира, при помощи силиконовой смазки вытащил из фиксатора и немного отогнул примыкающую к бардачку часть облицовки консоли. Ну и вывернул тот пресловутый саморез.
