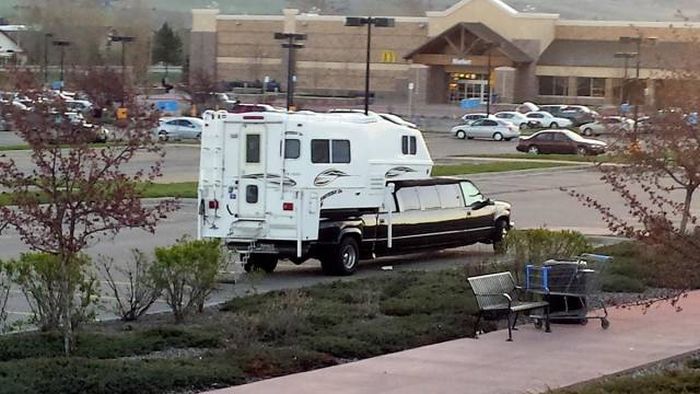

    3в1: пикап, лимузин, домик...
    Любопытные дизайнерские и конструкторские идеи-podborka_vecher_30.jpg

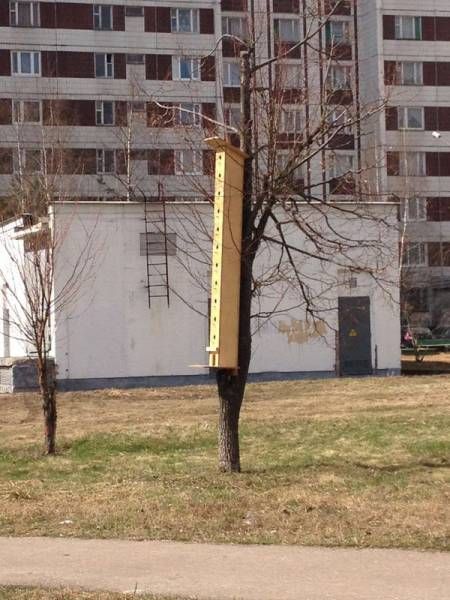

    Многоквартирным домам аналогичный скворечник...
    Любопытные дизайнерские и конструкторские идеи-podborka_vecher_39.jpg

  2. #422
    Мишенька
    Участник





  3. #423
    nick1605
    Участник
    Можно и я залезу со своим ... в Калашный ряд...

    Вроде тоже почти дизайнерская идея...

    Насмотрелся роликов про ножеделов и решил собрать минигриндер из подручных материалов.
    Итак, как оно устроено:
    1 Моторчик валялся уже лет 20 (использовался как точило с маленьким кругом, но так как круг сильно «бил» то точило все время прыгало по столу и разобрать его было не жалко.
    2 В качестве основания попалась доска от кадрирующей рамки для печати фотографий (сейчас вещь практически бесполезная, но плюс в том что она на ножках из пористой резины, которые хот и немного, но гасят вибрации)
    3 Стойку собрал из из уголков которые тоже давно валялись, некоторые докупил (благо цена копейки)
    4 Валики решил собрать из подшипников (их количество можно было бы сильно сократить, если бы каждый вал посадить на 2 подшипника, но тогда нужно было бы их заказывать у токаря, а так – нанизал нужное количество подшипников на болт, разбавив их шайбами нужного диаметра и прикрутил к стойке)
    5 К токарю все же пришлось обратиться для заказа ведущего шкива (можно было бы по колдовать что то из подручных материалов, но захотелось сделать этот узел понадежнее)
    Ну а собрать все в кучу не составило уже труда. Ленту использовал стандартную на 100*610 мм, предварительно разрезав ее вдоль (рабочая ширина получилась у меня 50 мм)
    Механика натяжения родилась как то сама собой, получился вполне рабочий вариант – натяг регулируется барашками снизу, после достижения лентой рабочего положения, все контрится такими же барашками сверху.
    Была мысль в торец рабочего шкива вкрутить патрон от дрели и из алюминиевого профиля собрать станину и заднюю бабку для токарной обработки не очень твердых материалов (даже переходник уже был готов), но ввиду того, что вал двигателя слегка погнут, то при такой компоновке и большой длине заготовки есть значительная вибрация и биение. Короче от этой затеи пока отказался до лучших времен.


    На ведущий шкив желательно бы натянуть кусок велосипедной камеры, что бы избежать проскальзывания ленты в момент пуска двигателя, но при тонкой регулировке натяжения эта проблема решается и без нее.
    Весь конструктив на фото.






  4. #424
    ant 787
    Член Клуба
    nick1605, давай видео!

  5. #425
    nick1605
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    nick1605, давай видео!
    А что, фоткам не веришь? В сарай уже отпер, дома слишком пыли от него много, когда пойду если не забуду, то сделаю... Если без фанатизма и не на поток точить, то вполне рабочий получился, если что то посерьезнее, то движку нужно помощнее... Этот всего 60W и то тянет, от стиралки ват на 240 был бы в самый раз...

  6. #426
    vladik
    Участник
    Цитата Сообщение от nick1605 Посмотреть сообщение
    олучился вполне рабочий вариант – натяг регулируется барашками снизу, после достижения лентой рабочего положе
    весчь хорошая, сил вложено, но вот думаю не практична, в процессе, наждачку нужно постоянно менять на более мелкую, а тут как?
    сам пользовался обычным резиновый цилиндром со штоком посередине, вставляешь в дрель (станок) и вперед, наждачка меняется легко

  7. #427
    nick1605
    Участник
    Цитата Сообщение от vladik Посмотреть сообщение
    весчь хорошая, сил вложено, но вот думаю не практична, в процессе, наждачку нужно постоянно менять на более мелкую, а тут как?
    сам пользовался обычным резиновый цилиндром со штоком посередине, вставляешь в дрель (станок) и вперед, наждачка меняется легко
    И тут конечно же все меняется за минуту. Для этого барашки и поставил вместо гаек. Верхние откручиваются, натяжной ролик снимается (предварительно ослабив нижние барашки нужно скинуть ленту со шкива двигателя, что бы натяжной ролик свободно снимался)) и ленту можно менять. Может на фото зазоры кажутся слишком маленькими, но все там меняется очень легко

    Последний раз редактировалось nick1605; 25.04.2016 в 11:56.

  8. #428
    AVIBE
    Участник
    Ссылка на этот сайт больно уж с натяжкой относится к данной теме, но всё же ..., может быть кому нить пригодится.
    Всё о светодиодных лампах - http://lamptest.ru/

  9. #429
    alexander_M
    Член Клуба
    Было нет?
    Сантехникам на заметку: если у вас остался невостребованный материал, можете его продать. Дорого.

    Название: z1-7pA_Xxa0.jpg
Просмотров: 120

Размер: 12.2 Кб Название: tFX1NzKT66M.jpg
Просмотров: 120

Размер: 8.6 Кб

  10. #430
    Greengo
    Участник

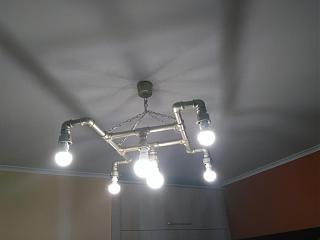

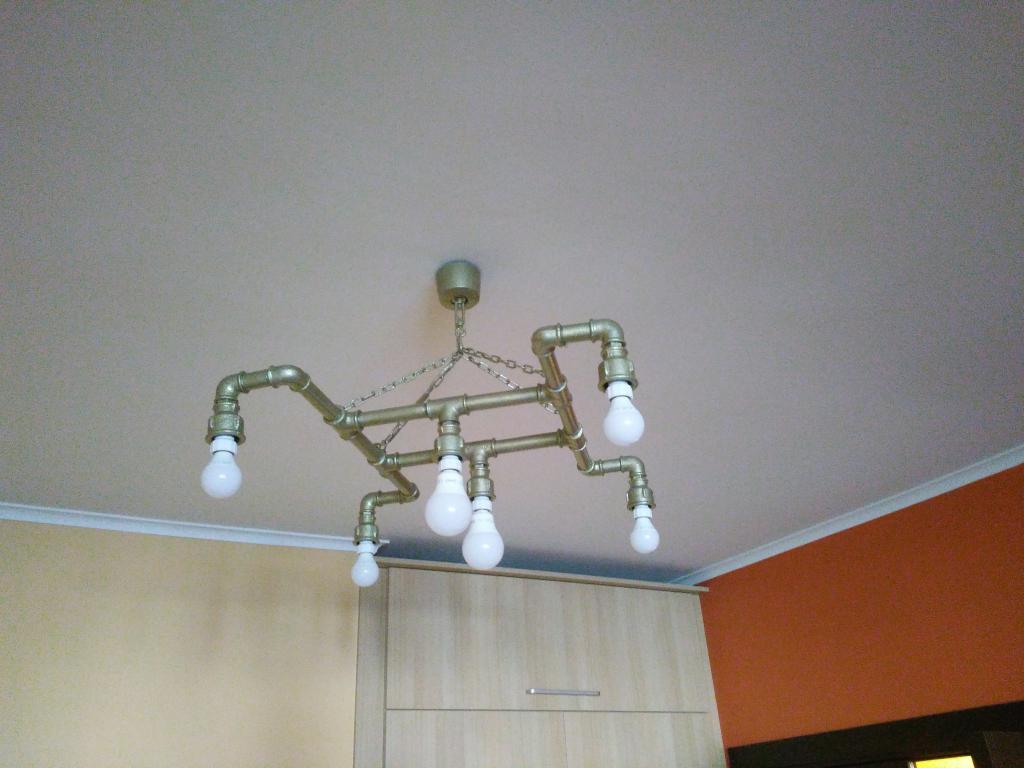

    Или дома у себя сделать:
    Любопытные дизайнерские и конструкторские идеи-2016-05-06-08.07.31.jpgЛюбопытные дизайнерские и конструкторские идеи-2016-05-06-08.07.46.jpg
