    Всем доброго времени суток
    Подскажите, может кто уже проходил, в авто (в подписи) установлен комплект громкой связи для специфической Nokia 6310i и аналогичных, встанет ли вместо блока телефона блок блютуса 1K8035730D и подойдет ли проводка по местам подключения к блокам, БК маленький, мультируля нет, ГУ RCD-300, при диагностике проходит проверку 77 блока - телефон.
    спасибо


    нет, не встанет, штатная проводка на 2006 мод.год другая
    Последний раз редактировалось stitchvw; 16.01.2014 в 12:46. Причина: разобрал, сравнил

  2. #52
    stitchvw
    Участник
    Цитата Сообщение от stitchvw Посмотреть сообщение
    встанет ли вместо блока телефона блок блютуса 1K8035730D и подойдет ли проводка по местам подключения к блокам, БК маленький, мультируля нет, ГУ RCD-300, при диагностике проходит проверку 77 блока - телефон.

    нет, не встанет, штатная проводка на 2006 мод.год другая
    ура!!! установил блок 1K8035730D вместо старого телефонного блока на дорестайле, пришлось перепиновать разьемы и немного перекодировать блок, чтобы ошибки не выдавал, все!!! телефон прошел сопряжение и все заработало, если кому атуально могу отчетик состряпать с фото

    и сидение снимать не надо, откручиваются 4 болта крепления нижнего вещевого ящика и он вынимается, все доступно ;-)

    отредактировал
    Всем привет!
    Появилась навящевая идея по установке блютуса в дорестайл с телефонной подготовкой для nokia 6230. Вариант приобретения адаптера 7L0051435PA отпал по причине его завышенной цены.
    Заказав с Алиэкспресс блок блютус 1K8 035 730 D без проводки, оказалось, что разъемы блока блютус и блока телефона не подходят. От туда же заказал проводку для блока.
    При получении и визуального осмотра и сравнения проводки и распиновки блоков было принято решение поменять пины с одного разъема в другой и вот что с этого вышло:

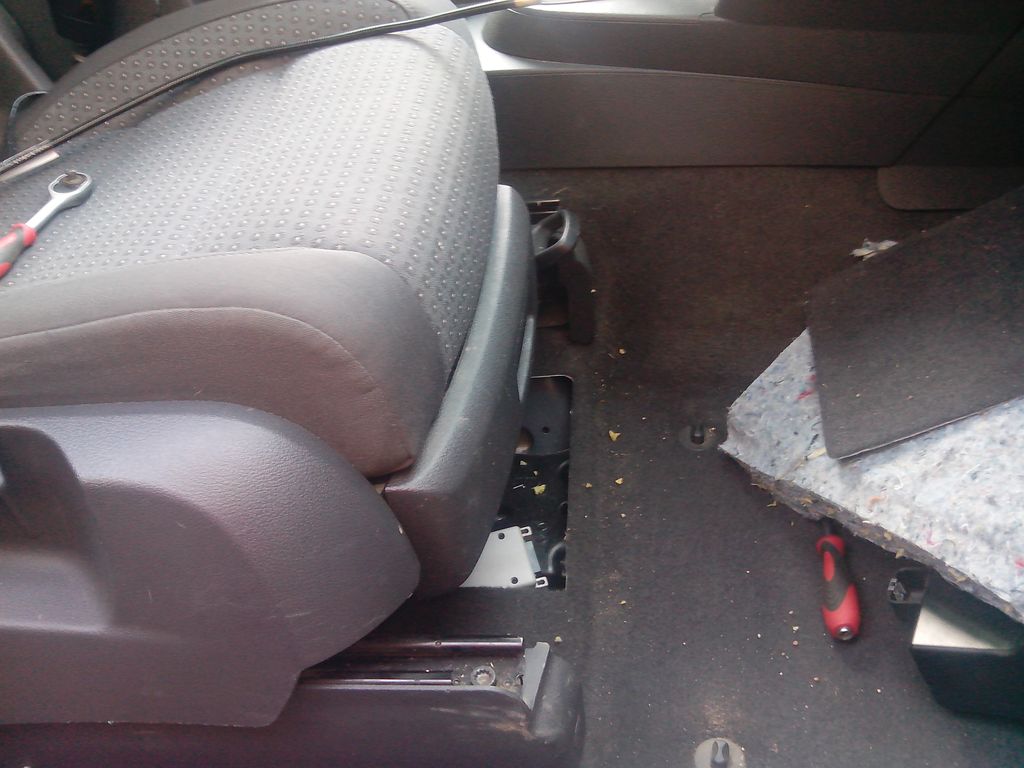

    Вынимаем нижний ящик (откручиваем 4 болта крепления)
    Установка штатного  Bluetooth-img_20140310_182145.jpg

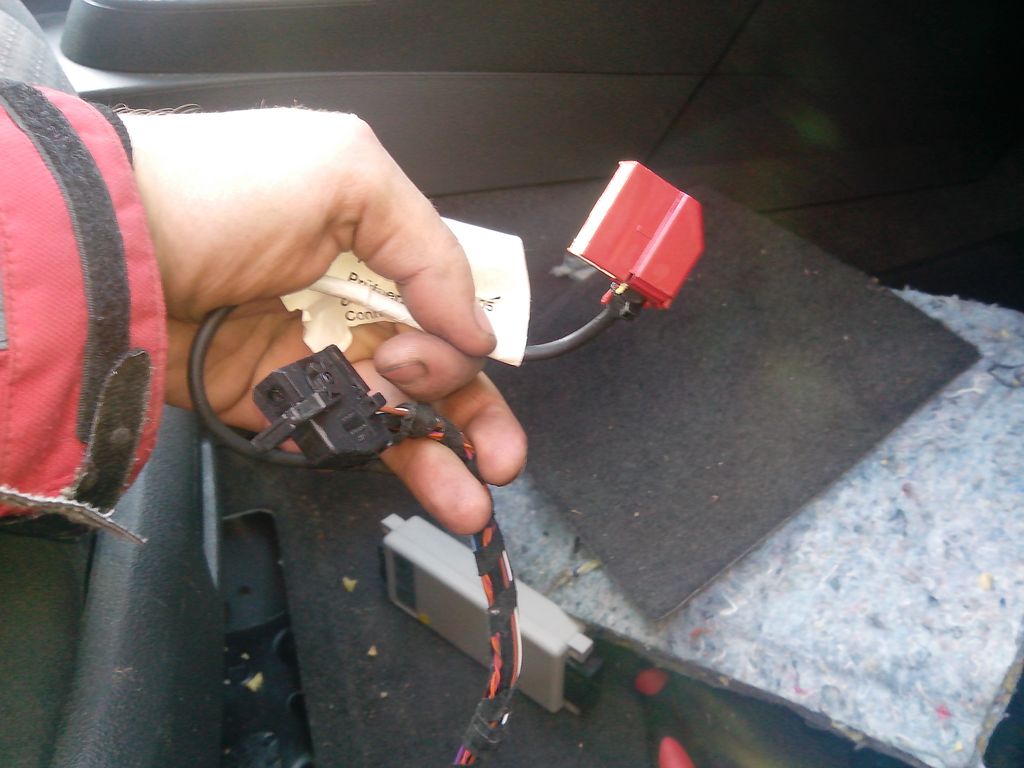

    Вынимаем старый блок и отключаем его
    Установка штатного  Bluetooth-img_20140310_182400.jpg

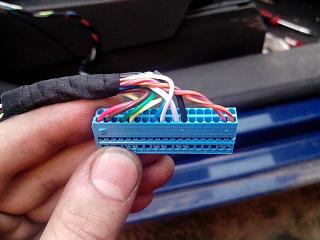

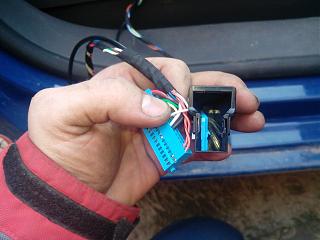

    далее разобрал разъем блока блютус Установка штатного  Bluetooth-img_20140310_182922.jpgУстановка штатного  Bluetooth-img_20140310_182955.jpg

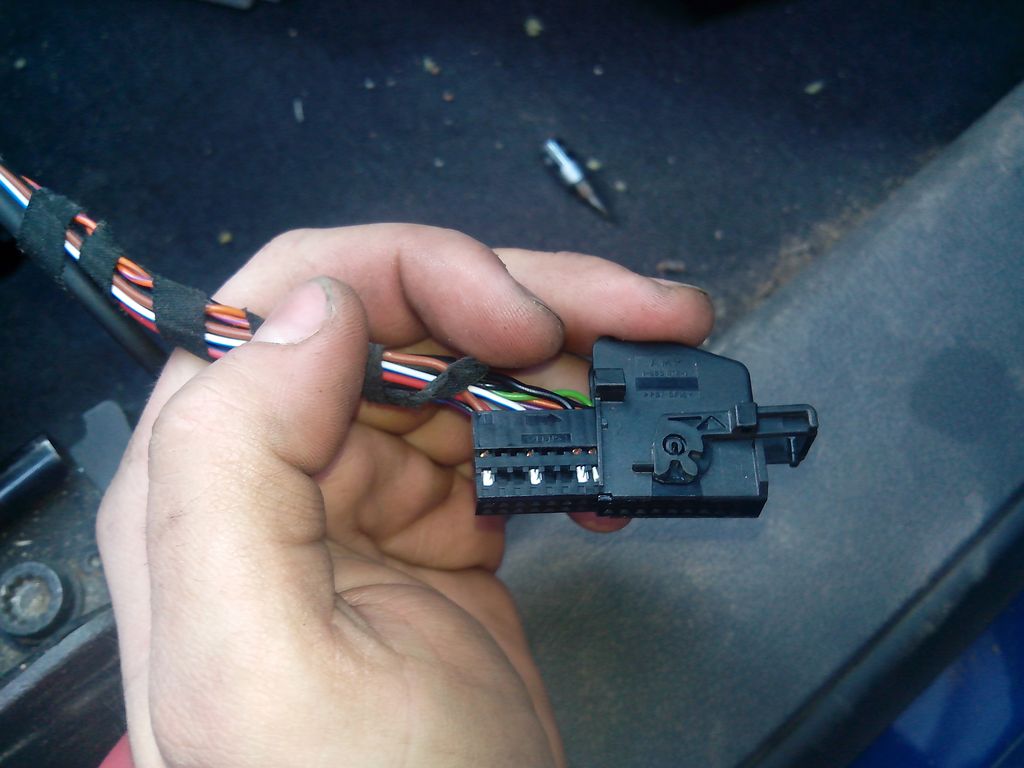

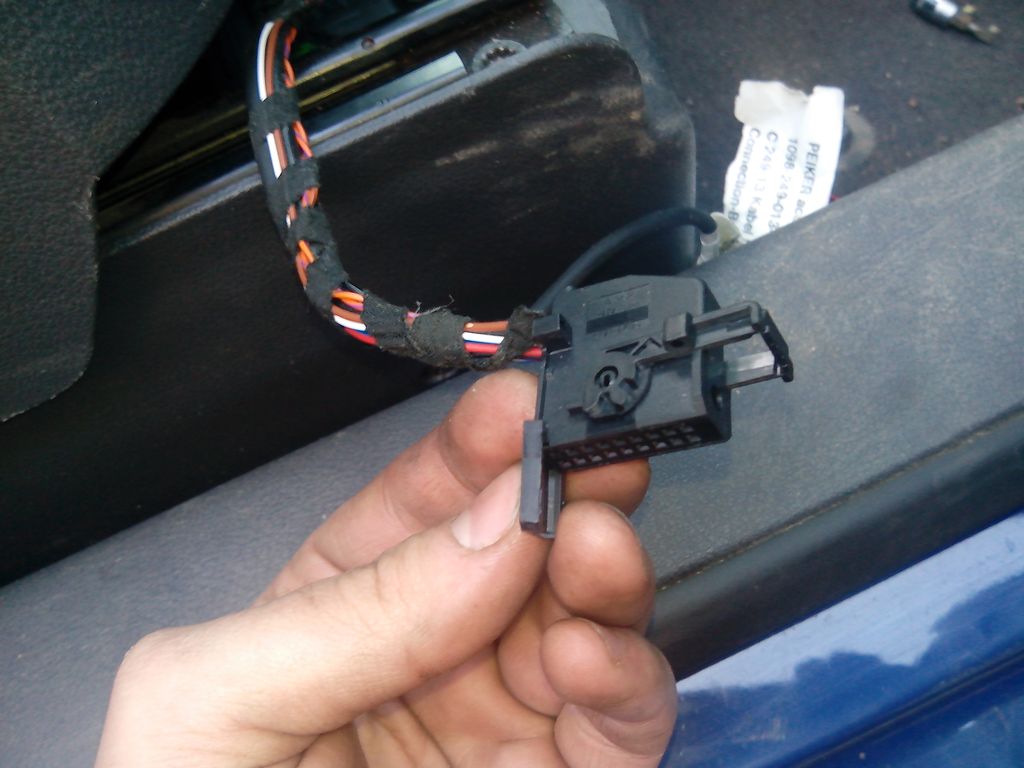

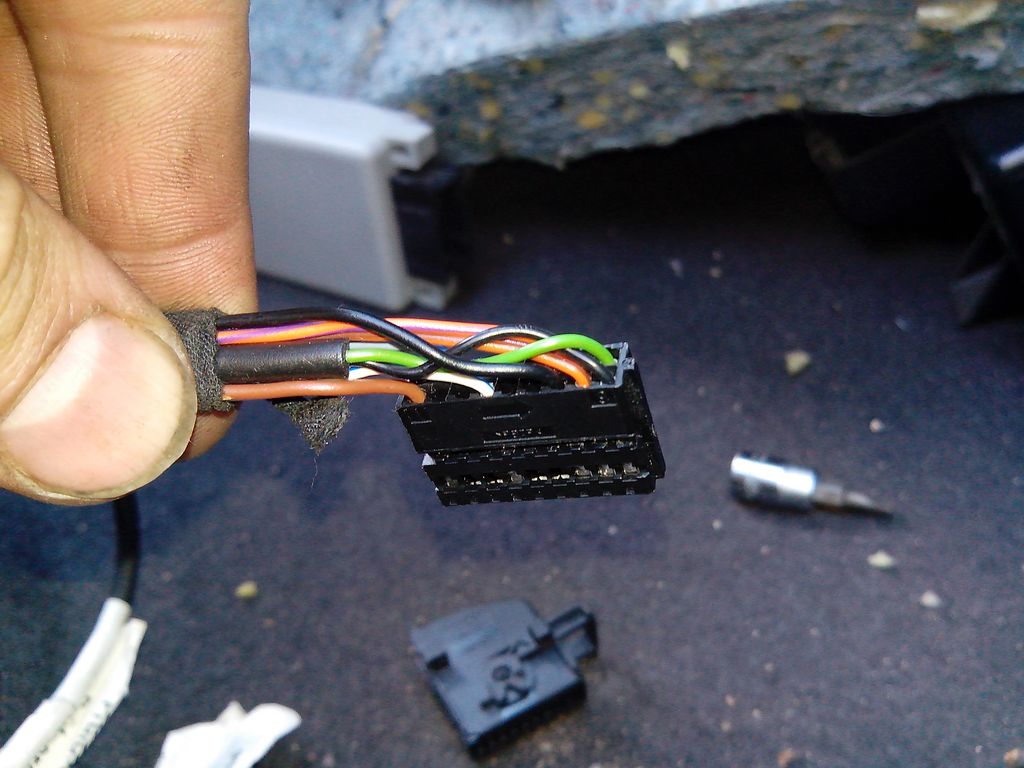

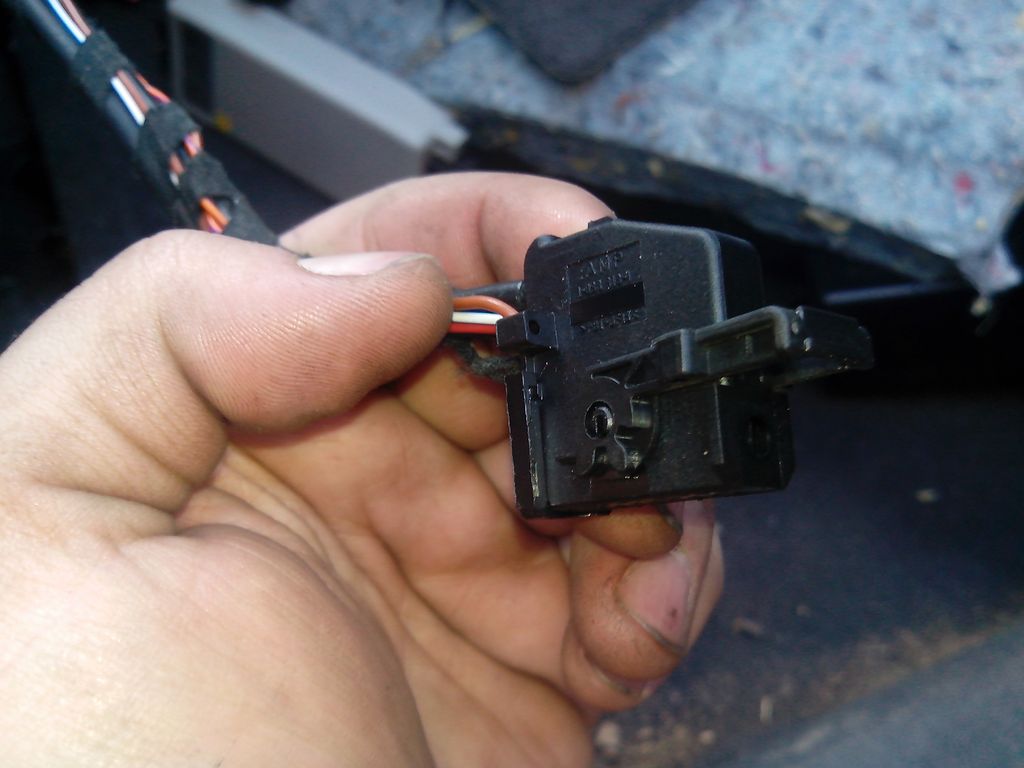

    и черный разъем блока телефона, проводка красного разъема идет на кредл, он нам уже не понадобится
    Установка штатного  Bluetooth-img_20140310_183440.jpgУстановка штатного  Bluetooth-img_20140310_183325.jpgУстановка штатного  Bluetooth-img_20140310_183552.jpg
    Миниатюры Миниатюры Установка штатного  Bluetooth-img_20140310_183423.jpg   Установка штатного  Bluetooth-img_20140310_184138.jpg   Установка штатного  Bluetooth-img_20140310_184611.jpg
    Последний раз редактировалось stitchvw; 12.03.2014 в 23:50.

  3. #53
    stitchvw
    Участник
    далее

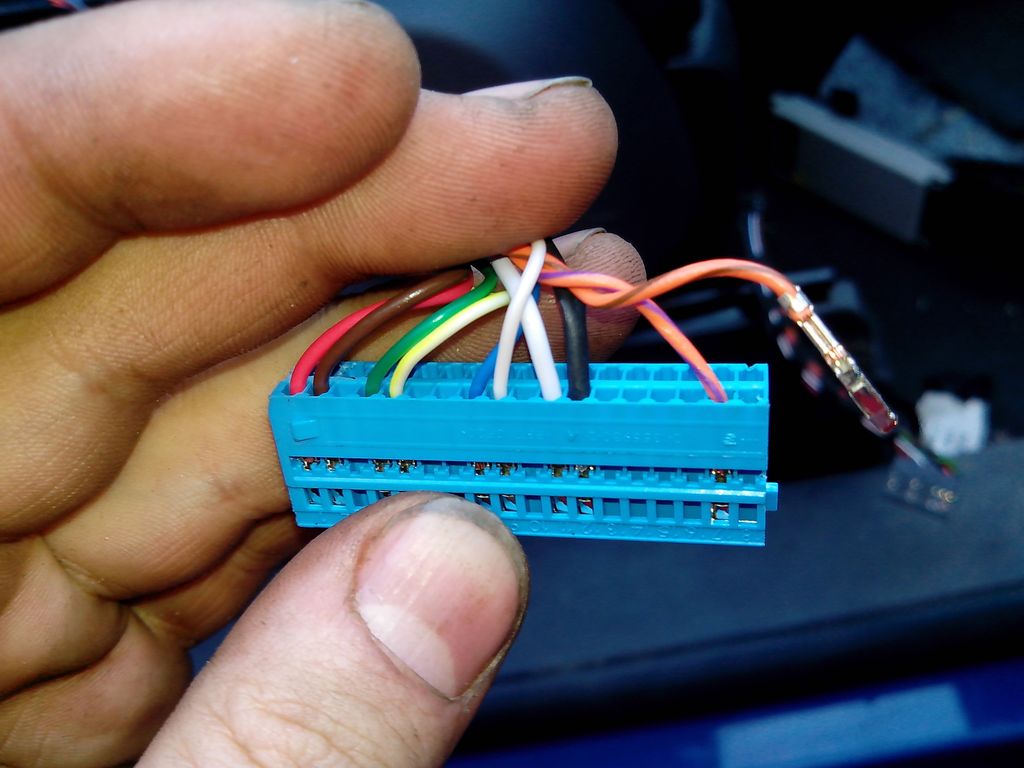

    вынимаем пины и перекидываем на другой разъем

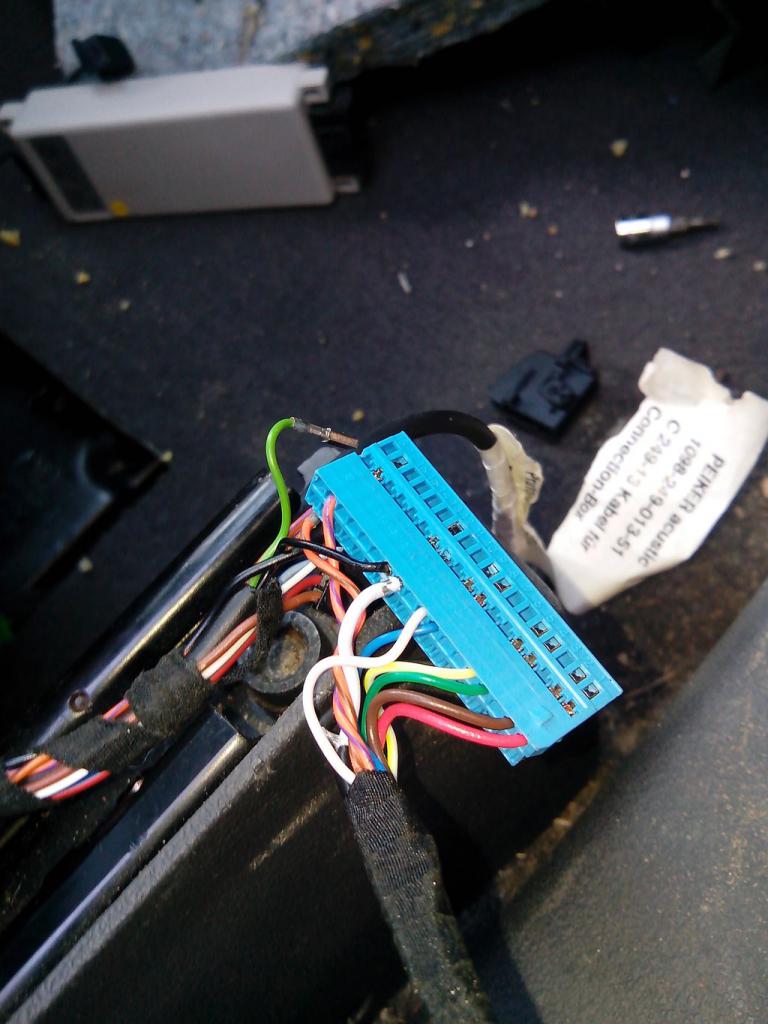

    Установка штатного  Bluetooth-img_20140310_184138.jpgУстановка штатного  Bluetooth-img_20140310_184611.jpg

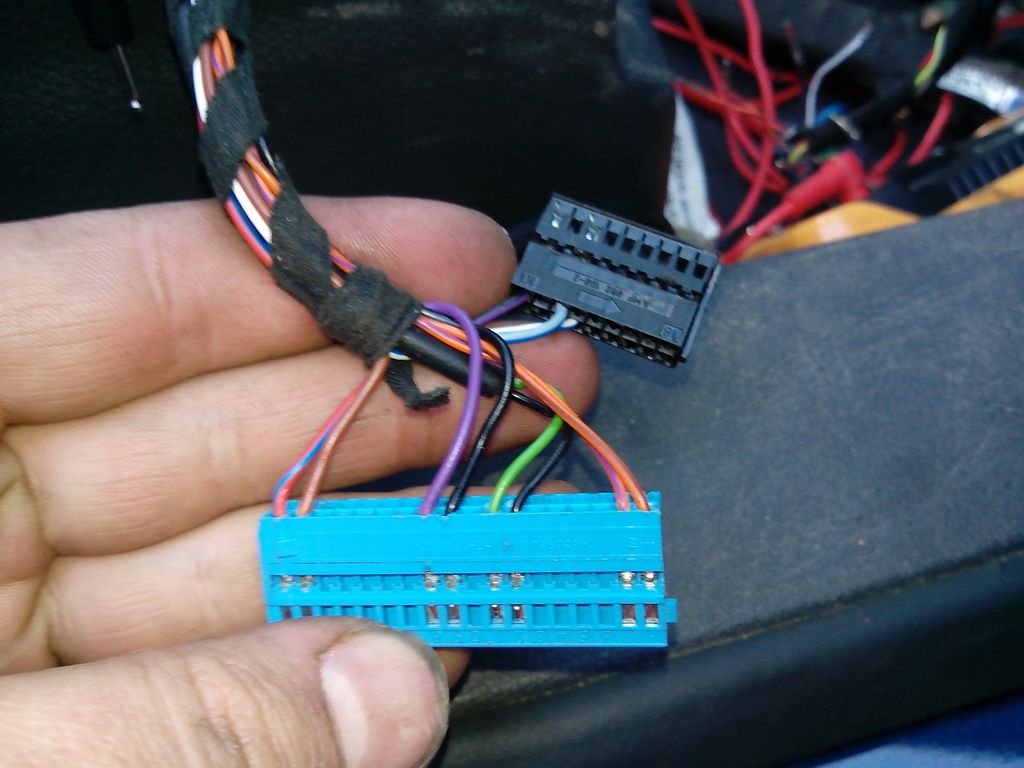

    вот что получилось
    Установка штатного  Bluetooth-img_20140310_191244.jpg
    , в старом разъеме осталось три провода, но решил так и оставить,

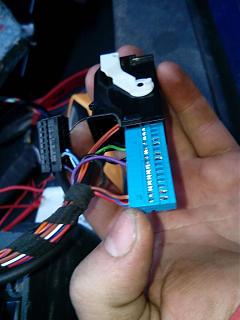

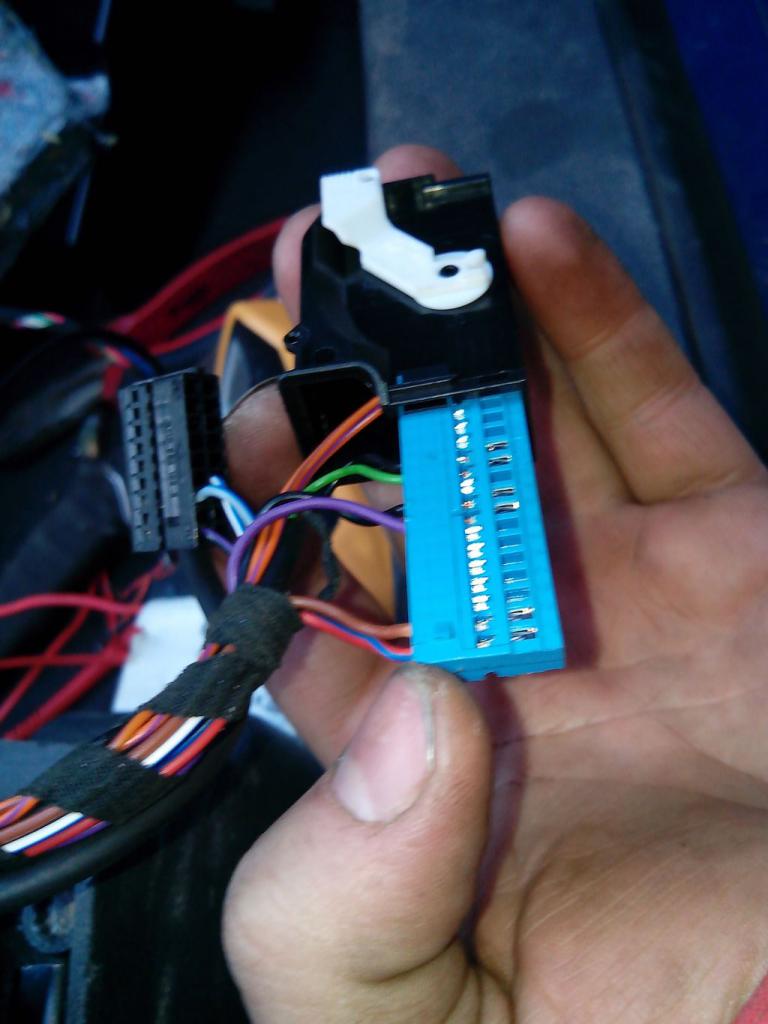

    собираем разъем
    Установка штатного  Bluetooth-img_20140310_191437.jpg

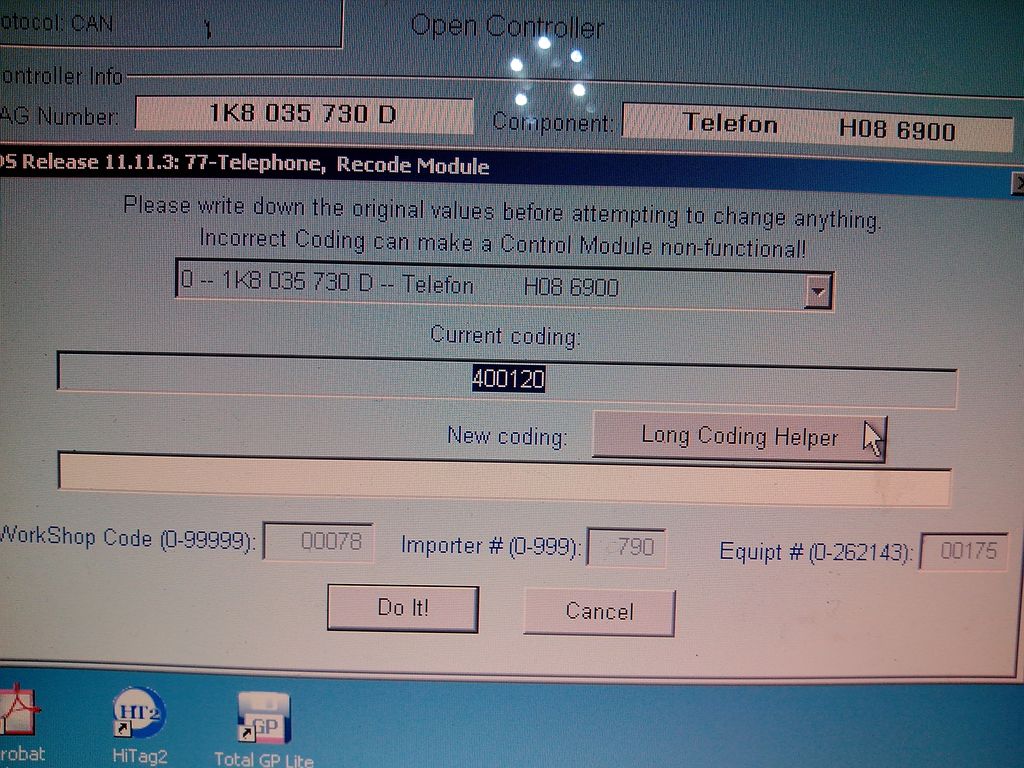

    и подключаем к блоку, подключил шнурок и блок № 77 телефон начал опрашиваться, но выдал кучу ошибок, методом "научного тыка" выбрал кодировку, в которой блок не выдает ошибок и оставил так
    Установка штатного  Bluetooth-img_20140310_202138.jpg

    отключил шнурок, включил зажигание, включил на смартфоне поиск блютус устройств, блок нашелся, прошел сопряжение с вводом кода "0000" и теперь в моем туране дорестайле с RCD 300 (не мр3) есть блютус - доволен как слон!

    Кстати при кодировке блока поставил галочку напротив "Bluetooth audio", и с телефона музыка тоже играет, но отключу, т.к. качество неахти, а при разговоре по телефону звук отличный и собеседник слышит отлично.

    На всякий случай переписал распиновку разъема блока блютус, но выложу позже, блокнот оставил в гараже

    а еще, у кого установлена подготовка под телефон можно просто приобрести 54-контактный разъем 4E0 972 144, стоимость в экзисте около 300 руб, и можно заказывать блок с Aliexpress.com без проводки

    Буду рад если кому отчет пригодиться!
    Последний раз редактировалось stitchvw; 15.03.2014 в 21:21.

  4. #54
    Cherkas
    Участник
    а мне пригнали машинку а самого адаптера не оказалось, где его можно прикупить?

  5. #55

  6. #56
    Cherkas
    Участник
    ага спасибо огромное. а то я даже не знал как он правильно называется!!!

  7. #57
    den2203
    Участник
    Уважаемвй stitchvw! А для блоков 7l или 3с перепиновка такая же или другая или проводка для всех блоков одна?

  8. #58
    stitchvw
    Участник
    den2203, ну, так официально не надо, а по делу:

    Снимите нижний ящик, там будет обшивка, вырезанная квадратом, под ней будет блок телефона в пенопластовом "чехле", достается без затруднений, проводка и разъемы должна подойти, но не уверен, не сталкивался, вот распиновка rns 510
    Установка штатного  Bluetooth-04-exit-rns510.jpg

    по цвету проводов можно логически догадаться что-куда идет от старого блока и блока блютус
    "Грибок" у руля (место установки телефона) становится бесполезным, и его можно отключить

  9. #59
    den2203
    Участник
    То есть я разбираю старый разъем и вставляю пины в разъем блютуза в соответствии с цветом, так?

  10. #60
    stitchvw
    Участник
    может и разбирать разъем (перипиновывать) не придется

    заметьте, я перипиновывал страый разъем (дорестайл)

    может пригодиться
    http://wiki.ross-tech.com/wiki/index...e_Retrofitting
    Последний раз редактировалось stitchvw; 08.05.2014 в 22:06.
