  1. #321
    Gens
    Участник
    Ориджиналу питание не от заднего фонаря дают наверное, нет сейчас эльзы под рукой схему глянуть.. А законы физики для всех равны хоть ориджинал, хоть vw, хоть МБ.

  2. #322
    ant 787
    Член Клуба
    Но у этих наших установщиков ориджинала наверняка есть схемы подключения ориджинальные.Почему тогда косяки?
    Купил у Олега беспроводную,поставил на ТИД,все работает при вкл.задней передаче по КАН..Ты мне еще рисовал,как через рэле подключить..За что еще раз.

  3. #323
    MoSkiT
    Участник
    Вот не плохой отчет по установке http://www.vw-golfclub.ru/forum/showthread.php?t=26548 Помех быть не должно.

  4. #324
    Storage
    Участник
    Цитата Сообщение от MoSkiT Посмотреть сообщение
    отчет по установке http://www.vw-golfclub.ru/forum/showthread.php?t=26548 Помех быть не должно.
    эта ссылка в этой теме была не однократно. даже я её приводил. но про помехи на оригинале прочитал впервые...

    У кого есть Эльза - можете выдрать кусок электропроводки про камеру заднего вида на 1T3 ?

  5. #325
    Gens
    Участник
    Цитата Сообщение от MoSkiT Посмотреть сообщение
    Вот не плохой отчет
    По их схеме получается что в этой камере уже встроено реле или тиристорный ключ.

  6. #326
    Albert_B6
    Участник
    Цитата Сообщение от Storage Посмотреть сообщение
    идеологически не верно. при любых, не дай бог, монтажных работах - объикаетесь....
    Не уверен что ещё раз туда полезу, поэтому и не стал городить огород.

    Цитата Сообщение от Gens Посмотреть сообщение
    Помеха от тока проверки исправности ламп. Подключать надо через реле, "+" от АКБ. Писалось не раз.
    В эльзе никаких реле нет, это колхоз. Я не спорю что помогает, я утверждаю что колхоз. Уверен что на "заводской" камере (установленной с завода) таких помех нет. Разбираюсь как это реализуют бюргеры. Фильтр рассматриваю как вариант "колхоза" на время, до решения проблемы заводским методом.

  7. #327
    Albert_B6
    Участник
    Цитата Сообщение от Storage Посмотреть сообщение
    У кого есть Эльза - можете выдрать кусок электропроводки про камеру заднего вида на 1T3 ?
    В указанном отчёте товарищ запитывается от магнитолы:
    Переходим в салон! Подключаем разъём от камеры к видеовходу RCD-510. Оставшиеся два проводка красный и черный подключаем к магнитоле. Это и будет наше питание камеры. Зачищаем провод в разъёме магнитолы он №15 это будет «+» и припаиваем к нему красный провод от кабеля с камеры. Тоже самое проделываем и с проводом №12 это соответственно «-» и припаиваем к нему чёрный провод питания камеры.

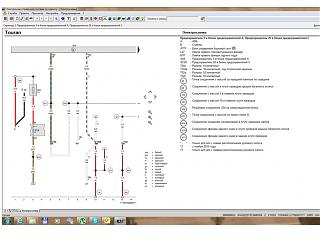

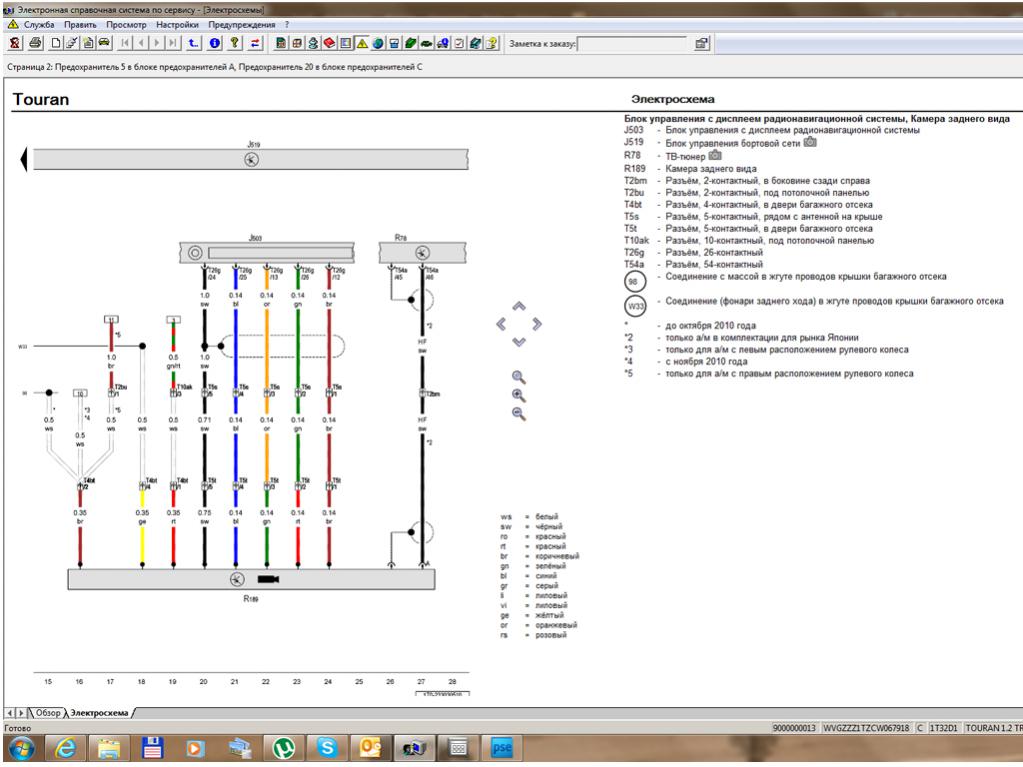

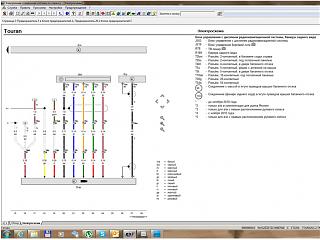

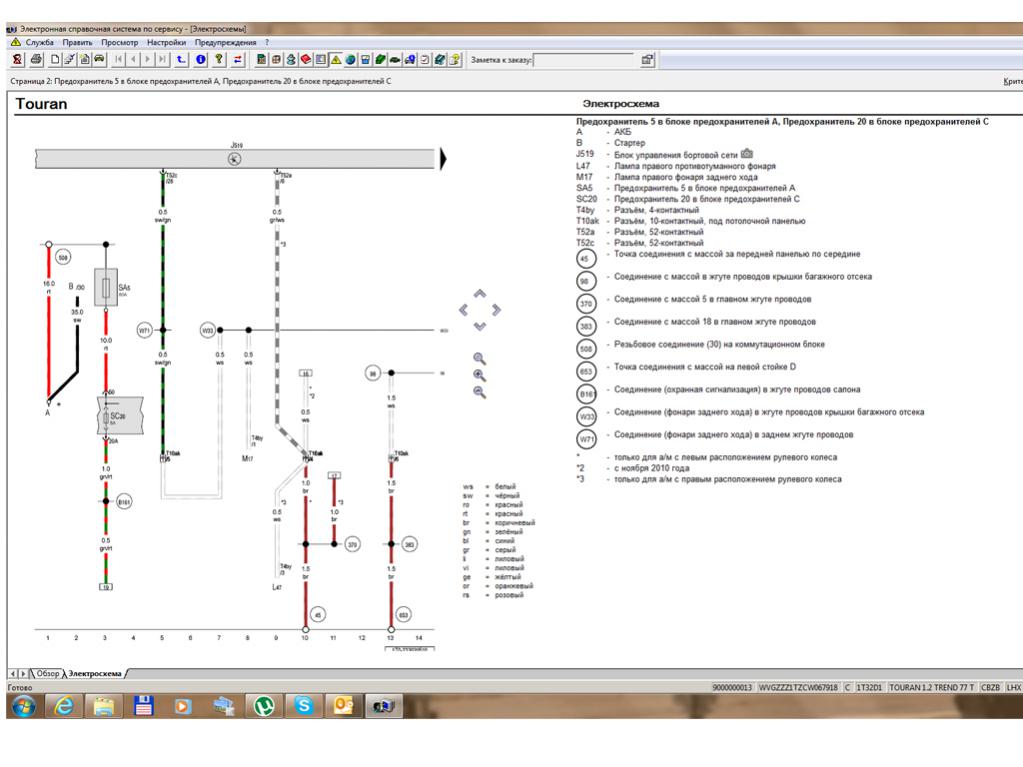

    Я же подключал по эльзе "-" на массу "+" на блок предохранителей. Схемка ниже:
    Установка камеры заднего вида-rc_1.jpgУстановка камеры заднего вида-rc_2.jpg

    Схемки почему то крепятся с уменьшением
    Последний раз редактировалось Albert_B6; 06.11.2012 в 12:56.

  8. #328
    Storage
    Участник
    Цитата Сообщение от Albert_B6 Посмотреть сообщение
    Схемки почему то крепятся с уменьшением
    они обрезаются (вписываются) в размер 1024*768. можно сразу обрезать незначащие поля справа и сделать ресайз до этого размера - будет сильно лучше.

    есть ощущение, что выложенная схема для камеры с траекторией.

  9. #329
    Albert_B6
    Участник
    Цитата Сообщение от Storage Посмотреть сообщение
    есть ощущение, что выложенная схема для камеры с траекторией.
    это не принцыпиально, блок траекторий только накладывает доп. линии в видеосигнал. Сам сигнал не обрабатывается. По картинкам переделал, лучше не умею. Могу в почту кому очень надо.
    Последний раз редактировалось Albert_B6; 06.11.2012 в 12:59.

  10. #330
    Gens
    Участник
    Albert_B6, ссылку смотрели?
    Цитата Сообщение от MoSkiT Посмотреть сообщение
    Вот не плохой отчет по установке http://www.vw-golfclub.ru/forum/showthread.php?t=26548 Помех быть не должно.
    Цитата Сообщение от Gens Посмотреть сообщение
    По их схеме получается что в этой камере уже встроено реле или тиристорный ключ.
