Установка камеры заднего вида

Страница 34 из 72 ПерваяПервая ... 24323334353644 ... ПоследняяПоследняя
Показано с 331 по 340 из 714
  1. #331
    Albert_B6
    Участник
    Цитата Сообщение от Gens Посмотреть сообщение
    Albert_B6, ссылку смотрели?
    смотрел, яж говорю

    Цитата Сообщение от Albert_B6 Посмотреть сообщение
    Я же подключал по эльзе...
    Последний раз редактировалось Albert_B6; 06.11.2012 в 16:15.

  2. #332
    ASV_1502
    Участник
    Цитата Сообщение от Albert_B6 Посмотреть сообщение
    блок траекторий только накладывает доп. линии в видеосигнал. Сам сигнал не обрабатывается
    Т. е. камеры одинаковые?
    Отличаются способом подключения?
    Либо напрямую к голове (low), либо через блок прорисовки (high)?

  3. #333
    Albert_B6
    Участник
    Цитата Сообщение от ASV_1502 Посмотреть сообщение
    Отличаются способом подключения?
    не совсем. Я так понял что кабель для видео камера-блок траекторий и камера-голова разные. Т.е. Если вы купите камеру для подключения к блоку прорисовки и решите реализовать всё без оного, то скорее всего ничего у вас не выйдет.

  4. #334
    ASV_1502
    Участник
    Цитата Сообщение от Albert_B6 Посмотреть сообщение
    не совсем. Я так понял что кабель для видео камера-блок траекторий и камера-голова разные. Т.е. Если вы купите камеру для подключения к блоку прорисовки и решите реализовать всё без оного, то скорее всего ничего у вас не выйдет.
    Я об этом и говорил. Кабели разные.
    1 вариант high. Кабель "голова-блок прорисовки" -- с обеих сторон 26 pin, и к голове и к блоку. С другой стороны к блоку коннектится камера.
    2 вариант low. От головы кабель прямо к камере. 26 pin с одной стороны, fakra с другой.
    Камеры при этом разные? Кто знает?
    Последний раз редактировалось ASV_1502; 06.11.2012 в 22:28.

  5. #335
    Storage
    Участник
    Цитата Сообщение от ASV_1502 Посмотреть сообщение
    Камеры при этом разные? Кто знает?

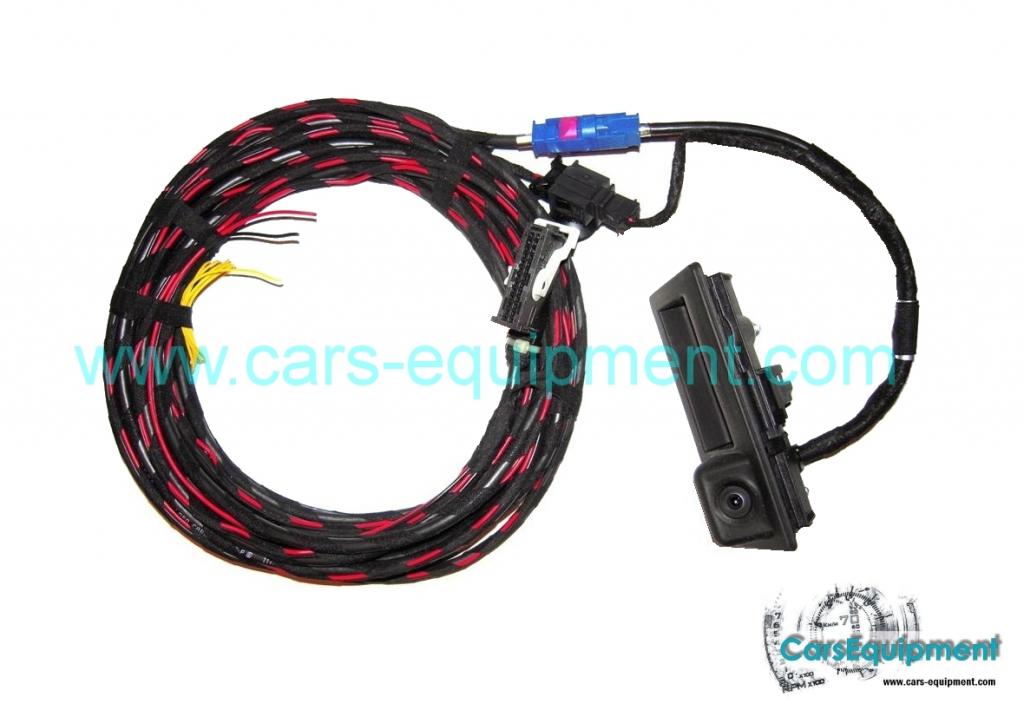

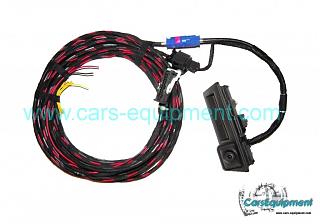

    вот здесь такая камера - Camera part nr. 5N0827566 из комплекта Установка камеры заднего вида-t2ec16r-yme9s5qhbczbqcsdclqg-60_57.jpg

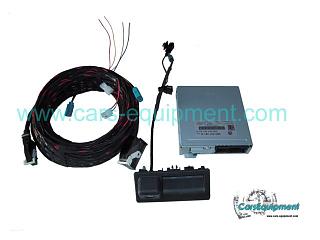

    а в этом комплекте такой партномер - Camera part nr. 5N0827566 - Установка камеры заднего вида-kgrhqfhj-8e-fmlk-subpjk-fw-p-60_58.jpg


    найдёте разницу - значит камеры разные

  6. #336
    Albert_B6
    Участник
    Цитата Сообщение от Storage Посмотреть сообщение
    найдёте разницу
    Отвечаю только за свои слова. Номера камер совпадают, но одинаковые они или нет не знаю. Не проверял, про кабели я уже высказался:
    Цитата Сообщение от Albert_B6 Посмотреть сообщение
    ...то скорее всего ничего у вас не выйдет.
    Обращаю внимание что "скорее" не значит нет, а всего лишь допускает несоответствие. Имеющие лишние 200$ могут поэксперементировать.
    З.Ы. Кстати разъёмы Fakra бывают двух типов 4-х пиновые и 1-но пиновый. По цвету помоему тоже отличаются, первый синий, второй серый. Пока искал себе камеру на немецком ебее видел и тот и другой.
    Последний раз редактировалось Allex; 27.11.2013 в 01:03.

  7. #337
    Gens
    Участник
    Albert_B6, Судя по приведенной вами схеме мое предположение про наличие внутри камеры реле или скорее тиристорного ключа верно. Вы ни где не перепутали провода?
    Зачем ей ваше столько проводов не понятно. 4 + экран хватило бы за глаза.

  8. #338
    Allex
    Супер-модератор
    Albert_B6, Красный цвет убираем.

  9. #339
    Albert_B6
    Участник
    Цитата Сообщение от Allex Посмотреть сообщение
    Красный цвет убираем.
    Думаю что красный это питание камеры, а жёлтый это сигнальный, что управляет тригирным ключём на включение камеры. Не уверен, что для работы хватит одного жёлтого. Эксперементировать не буду. Про остальные провода, промолчу.

  10. #340
    Ром и к
    Супер-модератор
    Цитата Сообщение от Albert_B6 Посмотреть сообщение
    Думаю что красный это питание камеры,
    Разговор про красный шрифт в тексте сообщения, пожалуйста больше его не используйте.
