  1. #431
    _Peter_
    Участник
    Насколько я понял,к RNS 510 нештатных камер не предусмотрено?
    Это уже наверное 3ий раз спрашиваю

  2. #432
    ant 787
    Член Клуба
    Если есть видео вход, то почему бы и не приколхозить?

  3. #433
    _Peter_
    Участник
    По опыту гольфов,вроде только через композитный адаптер,стоимостью от 7 до 15тыр.
    Но насколько это верно-не знаю.

    Есть еще такие адаптеры,под колокольчик к нештатным камерам..
    http://www.automediacom.ru/shop/deta...D=2&MARK_ID=57
    но не знаю про них ничего.А отзывов не найти.

  4. #434
    morok
    Участник
    _Peter_, Вай, дорогой, зачем тебе нештатная камера. У меня лежит-пылиться оригинал в ручку багажника. Занедорого отдам. Проводки только нет.

  5. #435
    _Peter_
    Участник
    В личку пульни плз идею прайса и где проводку достать.Я подумаю.

  6. #436
    Big
    Участник
    Цитата Сообщение от Vlad72 Посмотреть сообщение
    у кого долго проработала камера
    У меня с виду такая же, марку/модель не знаю. Работает почти с самого начала - середина 2009-го года, наверно.

  7. #437
    ASV_1502
    Участник
    Цитата Сообщение от Storage Посмотреть сообщение
    Camera part nr. 5N0827566
    Цитата Сообщение от Storage Посмотреть сообщение
    Camera part nr. 5N0827566
    Цитата Сообщение от Storage Посмотреть сообщение
    найдёте разницу - значит камеры разные
    Судя по всему, это номер корпуса... Стоит около €25...
    Камеры разные. Держу в руках обе.
    Цитата Сообщение от ASV_1502 Посмотреть сообщение
    1 вариант high. Кабель "голова-блок прорисовки" -- с обеих сторон 26 pin, и к голове и к блоку. С другой стороны к блоку коннектится камера.
    2 вариант low. От головы кабель прямо к камере. 26 pin с одной стороны, fakra с другой.
    В варианте high разъемы к голове и к блоку прорисовки разные.
    Кабель из комплекта high представляет собой следующее:
    1. С одной стороны два разъема: серый факра и еще один, с двумя проводами, видимо для питания камеры. На камере есть ответные, все стыкуется.
    2. Чуть дальше от этого конца из кабеля выходит провод, явно для прикручивания к массе - клемма на нем соответствующая)))
    3. Еще дальше из кабеля торчат еще два разъема: большой многопиновый и факра (оба включаются в блок прорисовки)
    4. Затем после самой длинной части жгута, на другом конце, находим 26-пиновый разъем (очевидно для включения в голову) и три свободных от разъемов провода (розов/фиолет, черн/желт и красн/зел).
    Таким образом, получается, что в отличие от кабеля из комплекта low, этот кабель не требует подключения к фонарю заднего хода... Просто нечем... Так?
    И еще вопросы к тем, кто ставил:
    - правильно ли я подумал про хвост из кабеля на массу;
    - куда в р-не головы подключать три свободных провода?
    По идее это должны быть CAN-hich, CAN-low и еще что-то...
    Последний раз редактировалось ASV_1502; 19.04.2013 в 22:40.

  8. #438
    Touran_EKB
    Участник
    ASV_1502, вот тут нашел

    "...От блока траекторий проводок с круглой клемой — это масса. Крепится к болту с гайкой на котором " висят" несколько проводков массы — один из них для блока парков и какие то еще. Он находится между выштамповкой арки и фарой. У меня на фотке его видно .
    3 провода на РНС : can + can — и проводок питания блока. Я просто посмотрел схему коннектора рнс — изображена на верхней части самой РНС. И врезался в проводку около штекера."

  9. #439
    ASV_1502
    Участник
    Touran_EKB, это я видел. Мне не найти нигде какой из них CAN+, какой CAN-.
    Третий питание. Это +, с учетом прикрученной в р-не блока массы, или это минус? Если минус, то тогда получается, что плюса мы нигде не дали...
    Какой-то я тупой. Второй день уже)))

  10. #440
    Touran_EKB
    Участник
    А какого цвета эти три провода - одноцветные каждый, или зебра?

    Про третий провод - вроде бы везде написано, что красный - это плюс.

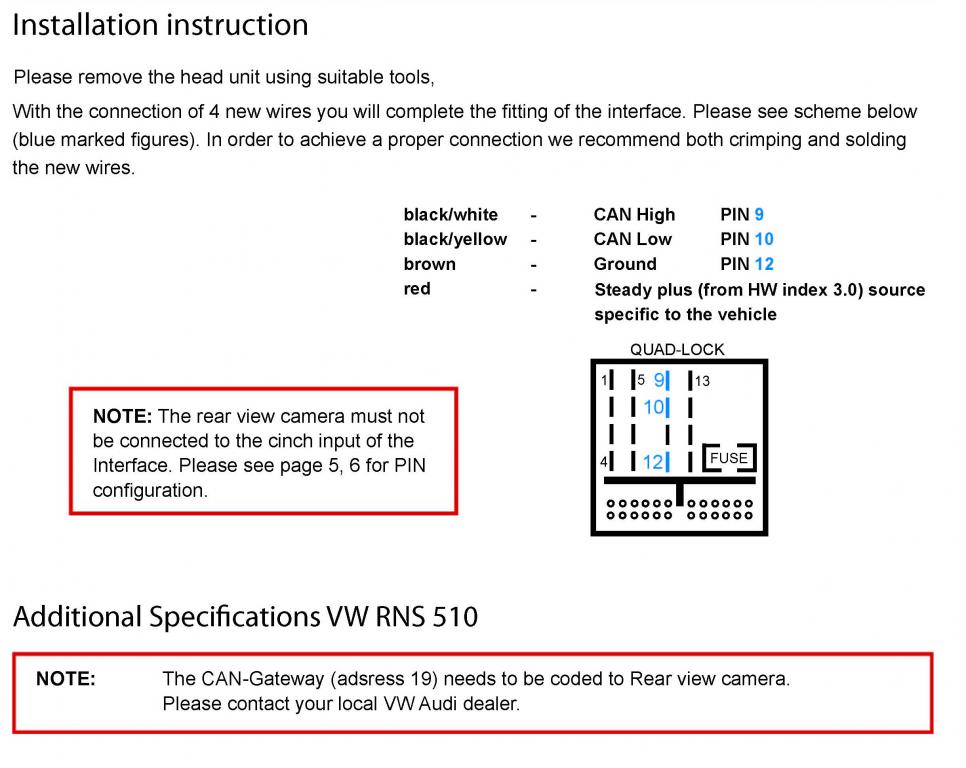

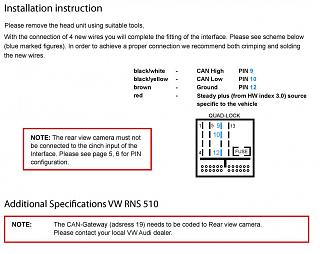

    Вот тут вырезка из инструкции по установке камеры

    Установка камеры заднего вида-ima_rfk_en-5.jpg
    Последний раз редактировалось Touran_EKB; 20.04.2013 в 11:36.
