Установка камеры заднего вида

Страница 45 из 72 ПерваяПервая ... 35434445464755 ... ПоследняяПоследняя
Показано с 441 по 450 из 714
  1. #441
    ASV_1502
    Участник
    Touran_EKB,
    Цитата Сообщение от ASV_1502 Посмотреть сообщение

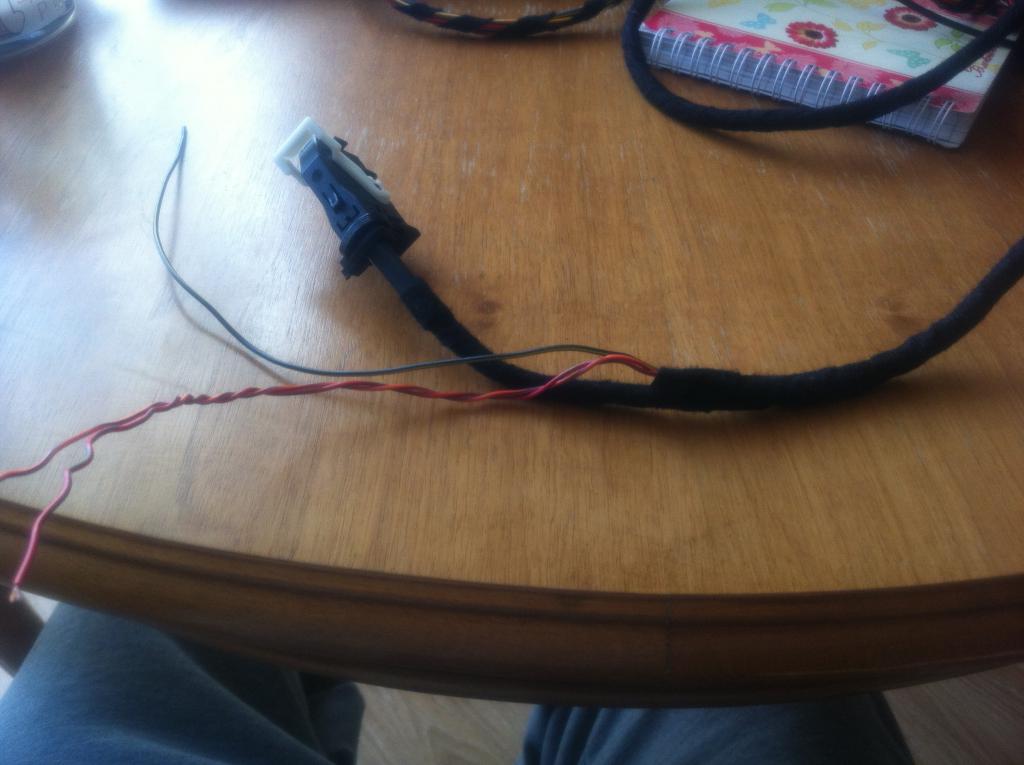

    4. Затем после самой длинной части жгута, на другом конце, находим 26-пиновый разъем (очевидно для включения в голову) и три свободных от разъемов провода (оранж/фиолет, черн/желт и красн/зел).
    Установка камеры заднего вида-photo-1.jpg
    Цитата Сообщение от Touran_EKB Посмотреть сообщение
    Вот тут вырезка из инструкции по установке камеры
    У меня кабель не Kufatec..., поэтому цвета проводов другие.
    Судя по тому, что оранжевый и красный перевиты - это CAN high и CAN low. Но кто из них кто?
    Черный, получается, плюс.

    А минус (масса) красный с клеммой, который рядом с разъемом блока.

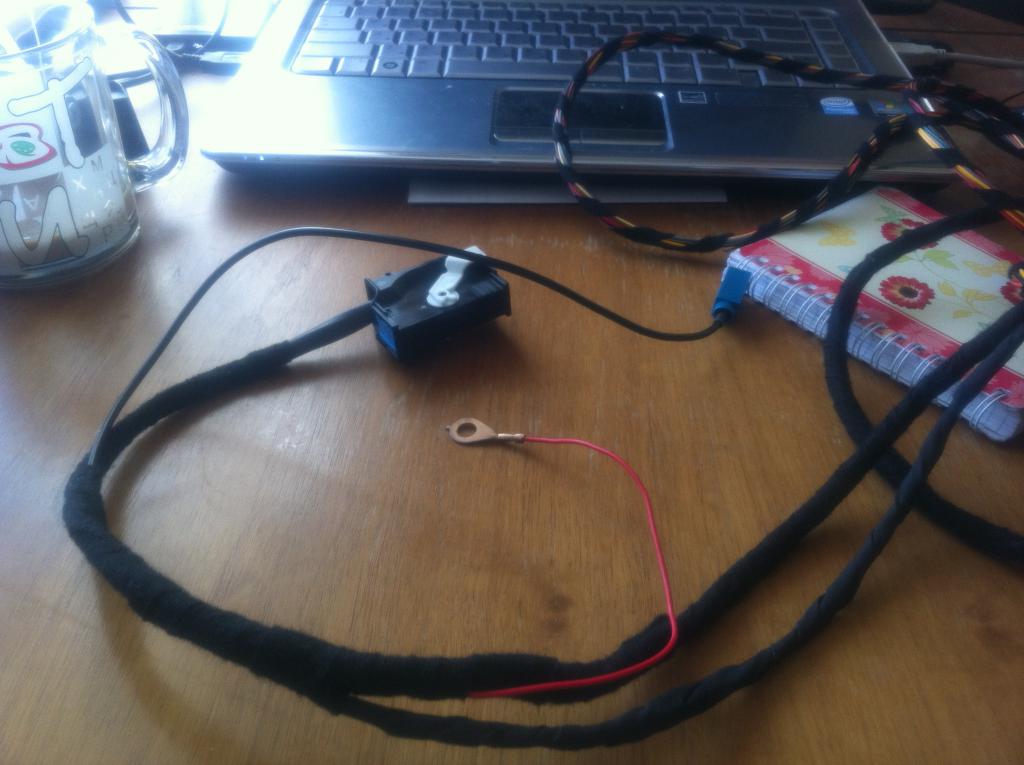

    Установка камеры заднего вида-photo-2.jpg
    Вопрос ко всем: какой из проводов high, а какой low?
    Миниатюры Миниатюры Установка камеры заднего вида-photo-1.jpg   Установка камеры заднего вида-photo-2.jpg

  2. #442
    Touran_EKB
    Участник
    ASV_1502, вот тут отчет об установке камеры на Multivan,

    написано:


    Схема подключения (цвета проводов)
     RED (красный) +12 — Countinuous
     BLACK (черный) GND (минус)
     BROWN (коричневый) CAN LOW
     ORANGE (оранжевый) CAN HIGH

  3. #443
    Storage
    Участник
    ура! и я сподобился. тока что. и года не прошло

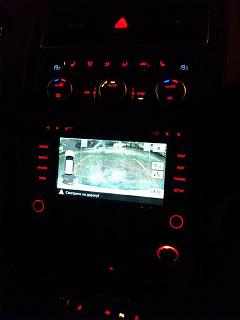

    Установка камеры заднего вида-.jpg

    камеру купил ещё в начале осени у morok, - Камера заднего вида с проводкой 8000р.

    на новый год инсталлил в заднюю дверь (за ради этого пришлось высверливать заклёпки у заднего ГРЗ)

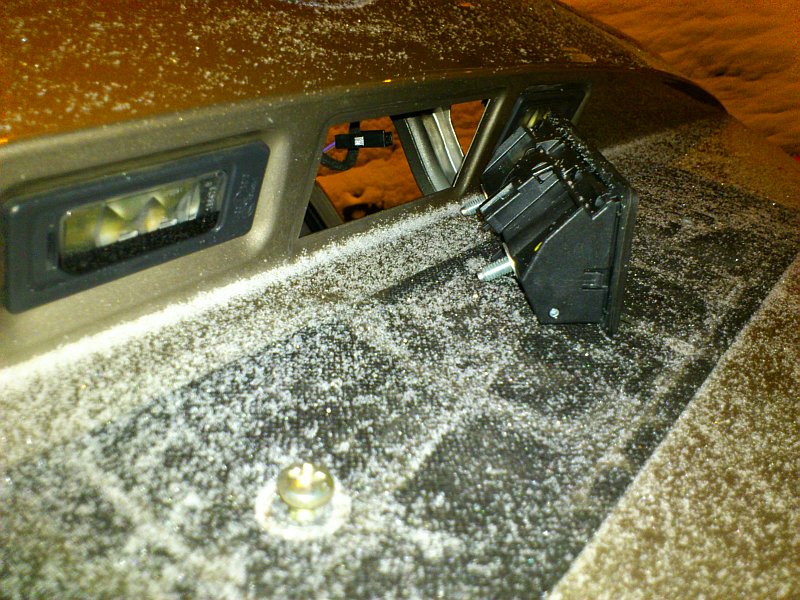

    Установка камеры заднего вида-3.jpg

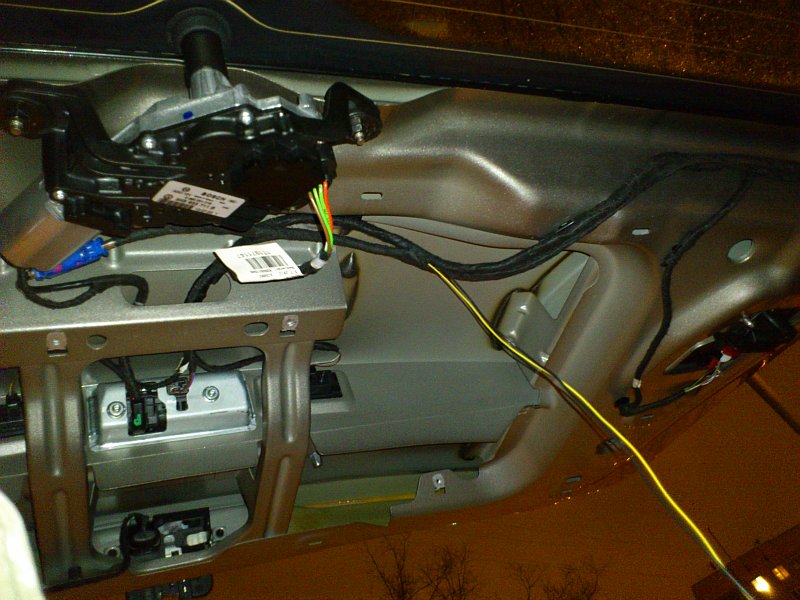

    проводку повёл налево, а не как в оригинале справа. так мне почему-то зимой понравилось больше
    Установка камеры заднего вида-4.jpg

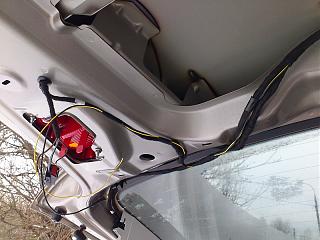

    долго думал, как врезаться к земле и к фонарям ЗХ -

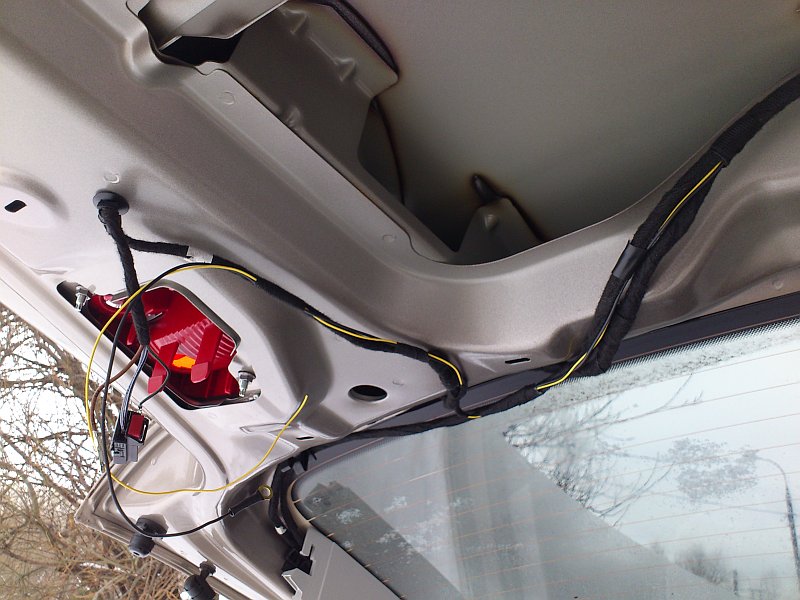

    Установка камеры заднего вида-5.jpg

    в итоге сделал всё без разъёмов, но на термоусадке...

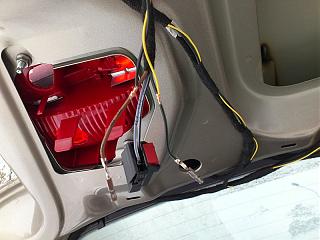

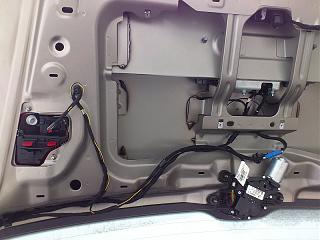

    Установка камеры заднего вида-6.jpg Установка камеры заднего вида-7.jpg

    за счёт левой проводки всё легко протащилось через гофру - справа сильно мешает толстый трубопровод с жижей на заднее стекло.
    Установка камеры заднего вида-8.jpg

    Ну а сегодня я в лёгкую по солнышку (пока дети спали 4 часа днём) скинул левую часть потолка и прокинул в диагональ (боялся, что не хватит кабеля) проводку. Плюс взял с постоянного + магнитолы. Понравилось не очень - лёгкие помехи есть, но время поджимало. Есть вариант, что и переделывать не буду.

    С кодировкой проблем не возникло. галка на магнитоле и добавка в секретной области парктроников - http://tiguan-wiki.ru/pages/kamera_i_parktronik . Всё как по букварю

    С чем себя и поздравляю

  4. #444
    Storage
    Участник
    сегодня покатался. и ещё раз в шоке какая же хорошая машина Туран...

    вчера (сообщение выше), после кодировки , изображение парктроников кардинально не менялось. ну т.е. совсем.
    сегодня вдруг появилась боковая (круговая!!!) индикация!!!

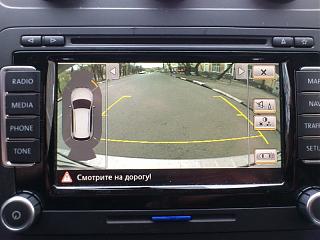

    Установка камеры заднего вида-9.jpg

    мало того, оно ещё и работает!!! Вот я паркуюсь -

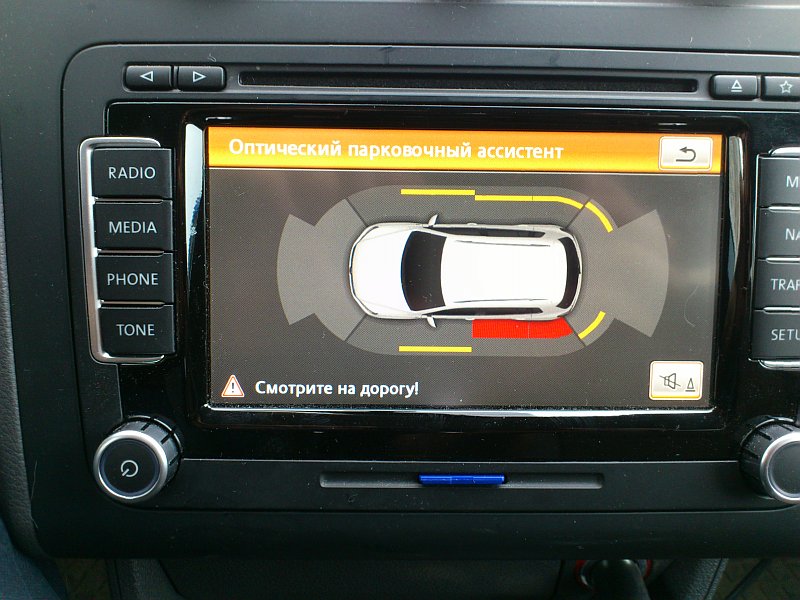

    Установка камеры заднего вида-0.jpg

    Шайтан арба
    "Чес-слово ничего не делал! тока вошёл!"(с)
    Последний раз редактировалось Storage; 03.05.2013 в 18:52.

  5. #445
    Touran_EKB
    Участник
    Storage, т.е.передние и боковые парктроники стоят?

  6. #446
    Storage
    Участник
    ну да. с завода в наличии 12 парктроников, но 4 боковых были не видны. они использовались системой автопарковки.
    почему-то вдруг, система отдала их мне. чую, надо испытать автопарковку - не поломалось бы...

  7. #447
    SkayHowk
    Участник
    Кто подскажет, как кодировать RNS-510 для того что бы заработала камера с комплектом без прорисовки? В RNS-510 в блоке 56 бите 6, галочку, что камера подключена, поставлена, перегрузил магнитолу, при включении задней передачи, появляется экран включения камеры заднего хода, только без изображения (чёрный экран), питания на камеру подано (кр "+", синий "-", кор- "лампа з/х") вычитал, что нужно поменять кодировку в длинном кодировании для активации, если так, то на какую?
    Последний раз редактировалось SkayHowk; 17.06.2013 в 16:07.

  8. #448
    SkayHowk
    Участник
    Кто скажет нужно ли в гетвее что то прописывать?

  9. #449
    Storage
    Участник
    Цитата Сообщение от SkayHowk Посмотреть сообщение
    Кто подскажет, как кодировать RNS-510 для того что бы заработала камера с комплектом без прорисовки?
    чуть выше писал. есть какие-то не понятности?

    Цитата Сообщение от Storage Посмотреть сообщение
    ...С кодировкой проблем не возникло. галка на магнитоле и добавка в секретной области парктроников - http://tiguan-wiki.ru/pages/kamera_i_parktronik . Всё как по букварю

    Цитата Сообщение от SkayHowk Посмотреть сообщение
    Кто скажет нужно ли в гетвее что то прописывать?
    ничего не нужно. в гетвее прописывается камера с прорисовкой.

  10. #450
    SkayHowk
    Участник
    Парктроников нет, в 56 блоке в 6 бите указал, что стоит камера! Рнеска при включении R переключается на камеру, но экран чёрный!
