  1. #461
    ReD1iNE
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    2 ReD1iNE, Андрей, не фик по личкам инфу слать. Сюда выкладывай.
    вот установка на джетту,в принцепе тоже самое!

    http://jetta-club.org/topic/10101-%D...2%D0%B8/page-2

  2. #462
    alex77
    Участник
    Сегодня устанавливал камеру. Времени хватило только на установку в дверь, провод ещё не протягивал.
    Камера у меня БЕЗ траектории. В комплекте сигнальный провод, красный-плюс, жёлтый-к лампе стоп сигнала.
    Вот что получилось.
    Не успел я подглядеть ссылку у джетта клуба. Устанавливал опираясь на собственное мнение и смекалку.
    1. Самое главное. ПЕРЕБОРОТЬ САМОГО СЕБЯ, пилить напильником собственную машину. Глаза бояться, а руки делают. Сердце кровью обливается от писка напильника.
    2. Снимаем обшивку двери.
    3. Отсоединяем штекер от подсветки номера и старой ручки(они одно целое)

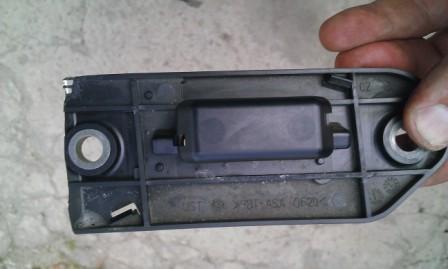

    4. Откручиваем подсветку номера и ручку

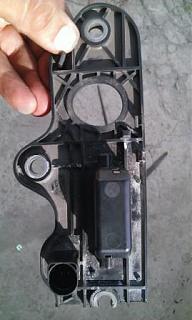

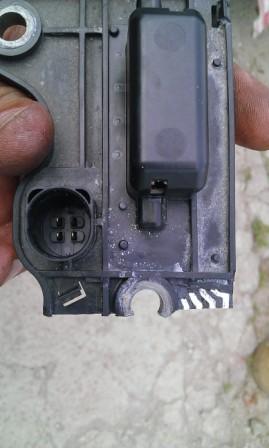

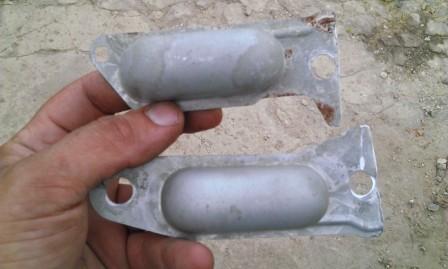

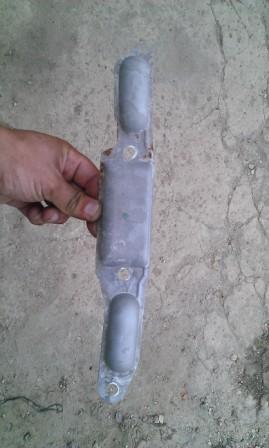

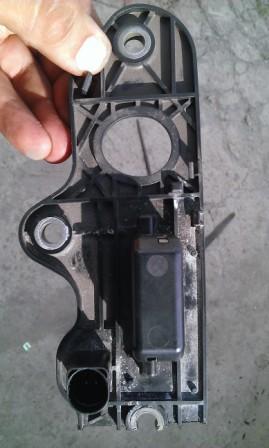

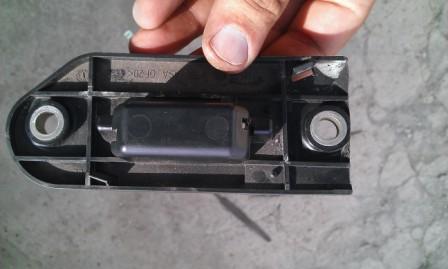

    5. Распиливаем на две половины блок подсветок и защитный колпак, как показано на фото. Середину выкидываем, края оставляем.

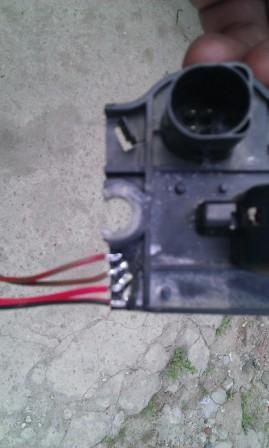

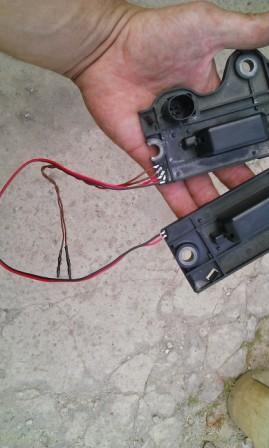

    6. Зачищаем контакты, припаиваем провода, соединяем две половинки. Делаем отвод для новой ручки. Может кто подскажет парт номер штекера который вставляется в новую ручку? Я пока соединил одинарными пинами.

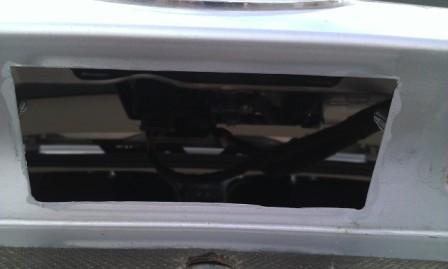

    7. Выпиливаем прямоугольник напильником с размером новой ручки. Я потратил на это 2 часа.

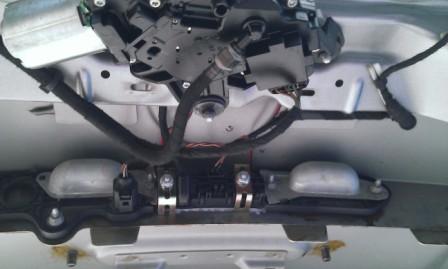

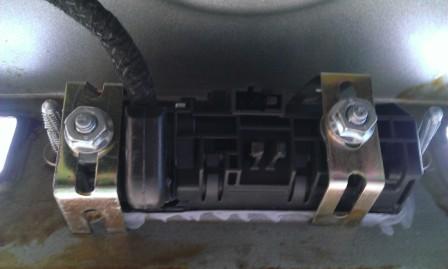

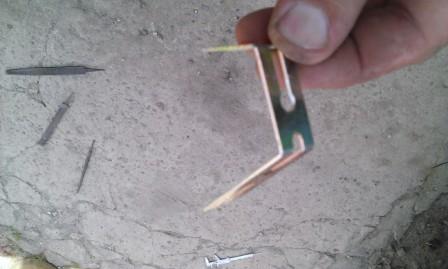

    8. Устанавливаем ручку в дверь. Я фиксировал её самодельными скобами, проклеивал герметиком.(см. фото)
    9. Устанавливаем подсветку.

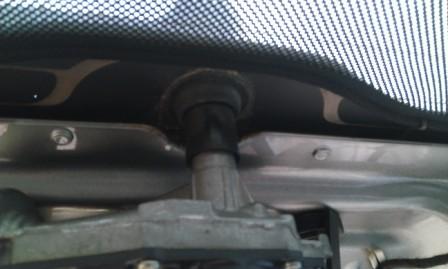

    10. Так как камера остаётся без защитного колпака, его нужно обязательно изготовить и поставить, так как у меня имел место подтёк из под уплотнителя стеклоочистителя. Думаю пластиковая бутылка нам поможет в этом.
    Миниатюры Миниатюры Установка камеры заднего вида-wp_20130630_007.jpg   Установка камеры заднего вида-wp_20130630_003.jpg   Установка камеры заднего вида-wp_20130630_005.jpg   Установка камеры заднего вида-wp_20130630_006.jpg

    Установка камеры заднего вида-wp_20130630_008.jpg   Установка камеры заднего вида-wp_20130630_009.jpg   Установка камеры заднего вида-wp_20130630_010.jpg   Установка камеры заднего вида-wp_20130630_011.jpg

    Установка камеры заднего вида-wp_20130630_012.jpg   Установка камеры заднего вида-wp_20130630_013.jpg

  3. #463
    alex77
    Участник
    Вот ещё немного фото
    Миниатюры Миниатюры Установка камеры заднего вида-wp_20130630_014.jpg   Установка камеры заднего вида-wp_20130630_015.jpg   Установка камеры заднего вида-wp_20130630_017.jpg

  4. #464
    ReD1iNE
    Участник
    alex77 молодец что справился!

  5. #465
    Бизя
    Участник
    А я голову жду

  6. #466
    Vlad72
    Участник
    Неплохо бы фотки показа изображения на магнитоле и вид сзади.

  7. #467
    alex77
    Участник
    Цитата Сообщение от Vlad72 Посмотреть сообщение
    Неплохо бы фотки показа изображения на магнитоле и вид сзади.
    Провод протяну, обязательно выложу.

  8. #468
    Бизя
    Участник
    Сегодня поменял голову с RNS-300 на RNS-510. Заметил что в разъёме каторый цепляется к голове в 9-ый(Can High), 10-ый(Can Low) и 12-ый(Ground) пины уже подцеплены провода. У меня вопрос. Куда уходят эти провода, и где могут быть их концы. Может кабель уже заготовлен?

  9. #469
    MoSkiT
    Участник
    Бизя, гетевей не меняли? Если голова с залитой прошивкой в обход гетевей то камера может не работать.

  10. #470
    Бизя
    Участник
    MoSkiT, Я машину взял в конце мая этого года. Голова стояла похоже со времён выпуска машины. Скорее всего гетевей не меняли. Просто меня смутило то, что гнёзда куда подключаются Can High и Can Low уже заняты.
