Тема: Установка камеры заднего вида

  1. #491
    Участник
    Регистрация
    21.09.2012
    Адрес
    Екатеринбург
    Сообщений
    899
    Автомобиль
    Touran 1.4 TSI 2012 Trendline
    Сегодня наконец-то собрался откалибровать камеру заднего вида, которую еще в декабре поставил. Калибровочный планшет с кругами (аналог VAS 6350) сделал давно, а вот саму процедуру зимой и на свежем воздухе провести с первого раза не удалось.

    Встал на пустую площадку под Мегой, разложил планшет - и три часа упражнялся. В итоге все получилось раза с пятого, но - получилось! ошибка - что камера не откалибрована - ушла, тестовый разворот задним ходом у колонны с помощью камеры заднего хода показал, что теперь все точно отображается.

    Опишу процедуру (делал с помощью VCDS, с VAS 5054 - процедура другая, но она в сети подробно для Турана описана) - вдруг кому-то понадобится. Процедура аналогичная таковой для камер заднего вида Audi (на Ross-Tech можно найти).

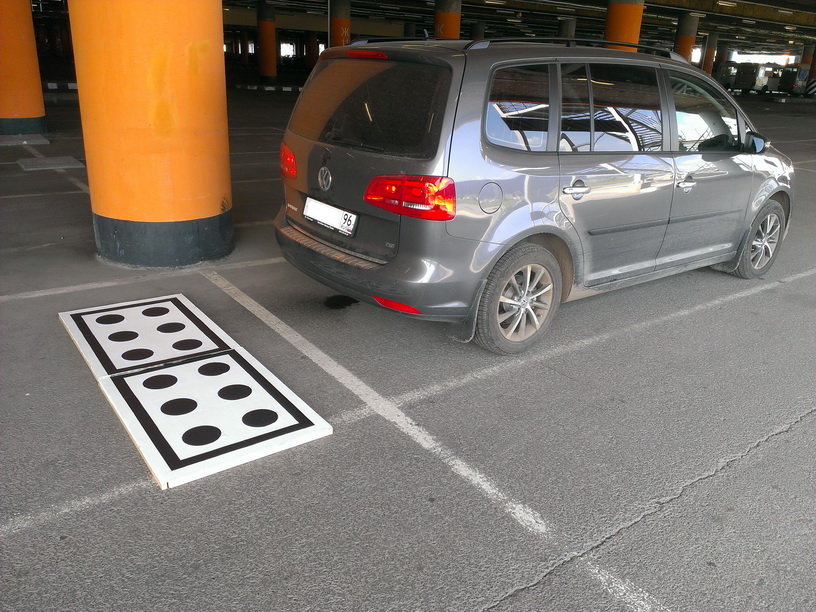

    Установка камеры заднего вида-imag0877_resize.jpg

    Процедура калибровки камеры заднего вида

    Необходимое оборудование – калибровочный планшет VAS 6350, рулетка или лазерный дальномер.

    Поставить авто на ровную поверхность, все двери должны быть закрыты, руль прямо (угол поворота 0), зажигание включено – двигатель нет, камера заднего вида должна быть включена (т.е. - нужно включить заднюю передачу).

    Нужно установить планшет на расстоянии 120-170 см от камеры, строго симметрично относительно продольной оси машины, и измерить следующие расстояния:
    1.От середины ближней к машине черной полосы на планшете до оси задних колес (например, у меня было 1300 мм).
    2.Высоту планшета (у меня - 33 мм)
    3.Расстояние между колесными осями (2678 мм - по справочнику)

    В VCDS выбираем блок 6С – камера заднего вида. Для получения доступа к каналам адаптации вводим защитный код (16) – 22351.
    Идем в Адаптацию (10), выбираем канал 05, [Прочитать]. Базовое значение 500, нужно добавить к нему высоту планшета и ввести как новое значение (500+33=533, Тест, Сохранить).

    Выбираем канал 04. Базовое значение 20000 мм, из него нужно вычесть расстояние между осями (2678 мм) и расстояние от планшета до проекции задней оси на землю (1300мм). У меня получилось 20000-1300-2678=16022, вводим как новое значение, Тест, Сохранить.

    Далее канал 01. Вводим новое значение 1, Тест, Сохранить, Выйти.

    Переходим в измерительные блоки (08), вводим блок 130 [Прочитать]. Статус калибровки должен быть «Включен» (поле 1), Статус калибровки (поле 3) должен меняться с 0х00AA до 0х0000 (Калибровка завершена успешно), где-то пара минут идет процедура, нужно ждать. Проверяем дважды, после чего процедура завершена

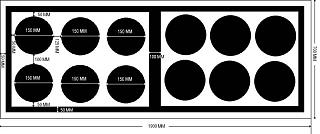

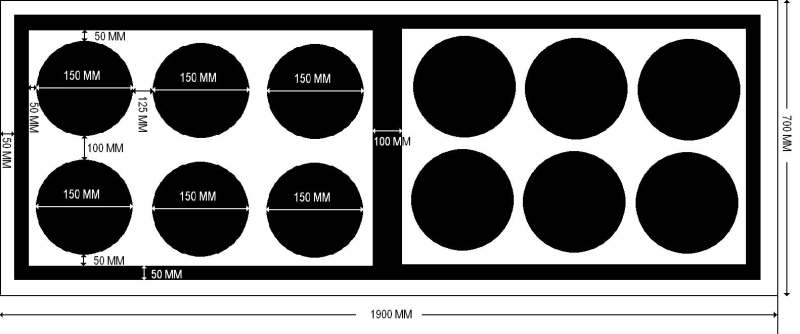

    Планшет (аналог устройства VAS 6350) сделал из обычного ватмана, наклеенного на каркас из планок по этому чертежу (взятому из отчета, ссылка выше)

    Установка камеры заднего вида-0.jpg.

    На ватман поместил напечатанные на принтере черные круги d=150мм. Расстояния измерял лазерным дальномером - ставил аптечку у оси колес в качестве отражателя.

    Видимо, самое главное - симметричность планшета относительно авто (не относительно камеры!), и точность измерения расстояний.
    Если кто-то захочет повторить - готов помочь, чем смогу.
    Последний раз редактировалось Touran_EKB; 01.09.2013 в 14:13. Причина: добавил ссылку на аналогичный отчет
    alexander_M, morok, SergeyLTD и 8 другие поблагодарили за это сообщение.


  2. #492
    Участник
    Регистрация
    31.05.2013
    Адрес
    Москва
    Сообщений
    111
    Автомобиль
    2.0 TDI 2008
    Всем здравствуйте. Такой вопросик. А с помощью "Васи диагноста 11.8" Я смогу откалибровать камеру? Или нужен VAS 5054, VCDS?

  3. #493
    Участник
    Регистрация
    21.09.2012
    Адрес
    Екатеринбург
    Сообщений
    899
    Автомобиль
    Touran 1.4 TSI 2012 Trendline
    Вроде бы Вася Диагност, VAG-COM, VCDS - это все одно и то же...
    Бизя поблагодарил за это сообщение.

  4. #494
    Участник
    Регистрация
    31.05.2013
    Адрес
    Москва
    Сообщений
    111
    Автомобиль
    2.0 TDI 2008
    Цитата Сообщение от Touran_EKB Посмотреть сообщение
    Вроде бы Вася Диагност, VAG-COM, VCDS - это все одно и то же...
    Спасибо. Попробую. Отпишусь как сделаю.

  5. #495
    Участник
    Регистрация
    09.12.2011
    Адрес
    РФ - 61
    Сообщений
    5,514
    Автомобиль
    1.9 TDI 2007 Trendline
    Ну все дальше не знаю что делать. Почитал тему. Установил оригинальную камеру \ без прорисовки\ в ручку открывания пятой двери . Протянул провода по крыше подсоединил к РНС 510 , запитал + и - , подключил провод к лампе з.х. Проверил на РНС-ке по КАН голова видит камеру \ при включении з.х. - пишет ОN , при выключении - OFF\ Вроде все по графику идет. Но при подключении Васи - захожу в блок 56 и все не могу попасть в раздел ДЛИННОЕ КОДИРОВАНИЕ , чтобы поставить галочку \камера з.вида установлена\ . В КОДИРОВАНИЕ МАГНИТОЛЫ вхожу свободно. Но тоже не пойму сколько должно быть цифирек. Старое значение целых 20чисел. Начинаю тупеть.Может кто , что подскажет.

  6. #496
    Участник
    Регистрация
    05.07.2011
    Адрес
    Орёл
    Сообщений
    522
    Автомобиль
    Дизельный 1.9 TDI (105 л.с.) 2006
    Цитата Сообщение от schahter Посмотреть сообщение
    Может кто , что подскажет.
    Я сам себе ставил такую же камеру. Из кодировок только в 56 блоке ставил галочку и всё.
    Ты точно к фонарю заднего хода подключил? Там легко ошибиться. Я пол часа вызванивал этот провод.

  7. #497
    Участник
    Регистрация
    09.12.2011
    Адрес
    РФ - 61
    Сообщений
    5,514
    Автомобиль
    1.9 TDI 2007 Trendline
    Цитата Сообщение от alex77 Посмотреть сообщение
    Ты точно к фонарю заднего хода подключил?
    ЕС. ОК. Точнее не бывает.
    Цитата Сообщение от schahter Посмотреть сообщение
    Но при подключении Васи - захожу в блок 56 и все не могу попасть в раздел ДЛИННОЕ КОДИРОВАНИЕ , чтобы поставить галочку \камера з.вида установлена\ .
    Вот это не удается.
    Цитата Сообщение от schahter Посмотреть сообщение
    Проверил на РНС-ке по КАН голова видит камеру \ при включении з.х. - пишет ОN , при выключении - OFF\
    тут все правильно получается.

  8. #498
    Участник
    Регистрация
    05.07.2011
    Адрес
    Орёл
    Сообщений
    522
    Автомобиль
    Дизельный 1.9 TDI (105 л.с.) 2006
    По проводу. Я оттопыривал заднюю обшивку багажника(там где домкрат живёт). В пучке проводов нужно найти чёрный провод с синей полоской.
    Обшивку двери багажника уже поставил или нет?
    Нужно физически замерить напряжения на четырёхпиновой колодке. Причём у меня постоянный+, и с фонаря+, тоже был.
    А массы не было, когда я её попытался с самой крышки багажника взять.

  9. #499
    Участник
    Регистрация
    09.12.2011
    Адрес
    РФ - 61
    Сообщений
    5,514
    Автомобиль
    1.9 TDI 2007 Trendline
    alex77, Ну вы мне головную боль задали , завтра буду по - новой разбирать заднюю обшивку и проверять . Но мне кажется что именно там все нормально. А вот проблемма скорее в установке программы Васи диагноста. Некорректно она себя ведет, давно уже замечал. Попробую переустановить.

  10. #500
    Участник
    Регистрация
    05.07.2011
    Адрес
    Орёл
    Сообщений
    522
    Автомобиль
    Дизельный 1.9 TDI (105 л.с.) 2006
    Когда включаешь заднюю скорость. Экран на магнитоле тухнет?
    Должна появиться надпись "Смотрите на дорогу"
    Как вот здесь, только без картинки.http://www.touran-club.ru/f/tuning/6...dnego-vida/p48
