  1. #281
    svetoi_83
    Новичок
    Для следующих авто:
    • Volkswagen Jetta( 10.2010- )

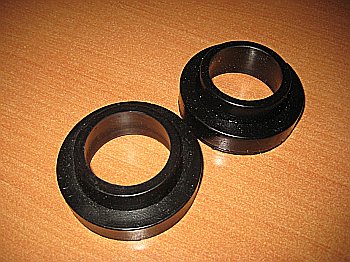

    Volkswagen Jetta (10.2010-) 33-15-002 Проставка задней пружины 20 мм Увеличение клиренса-6yktpgn.jpg

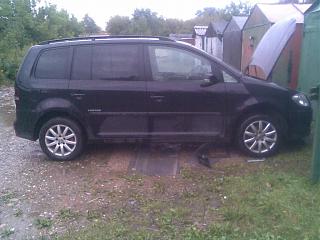

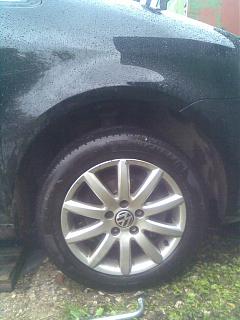

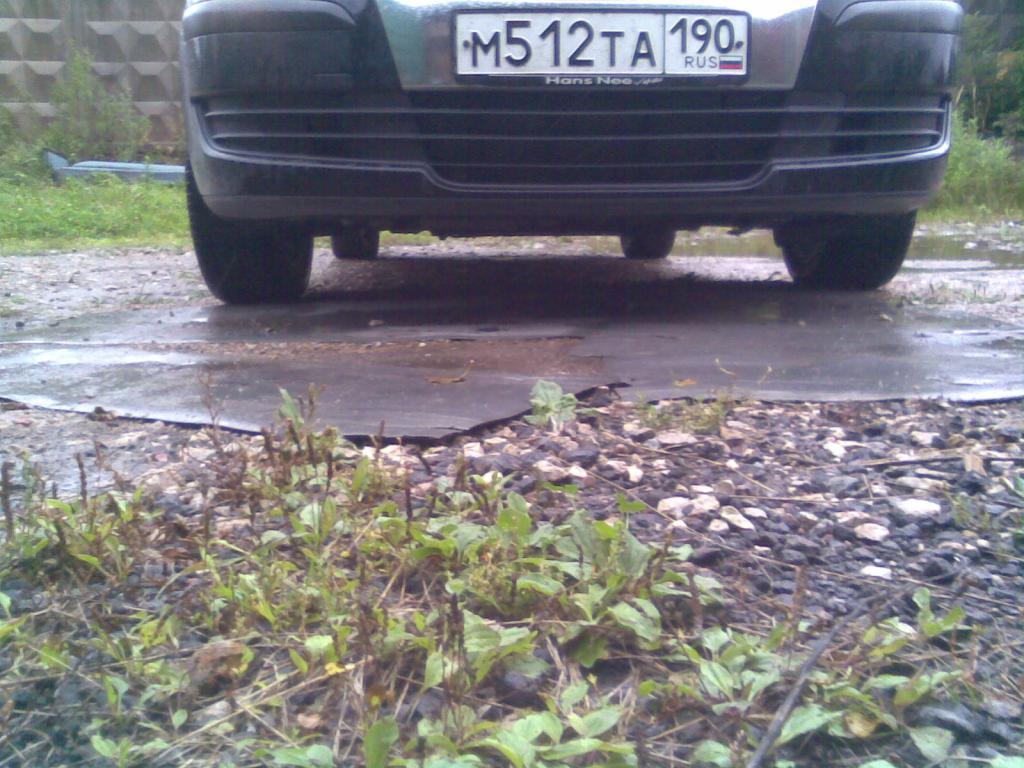

    Миниатюры Миниатюры Увеличение клиренса-getimage-1-.jpg   Увеличение клиренса-023.jpg   Увеличение клиренса-039.jpg   Увеличение клиренса-038.jpg

    Увеличение клиренса-029.jpg   Увеличение клиренса-028.jpg
    Изображения Изображения
    Последний раз редактировалось svetoi_83; 05.09.2013 в 22:06.

  2. #282
    na_pikape
    Участник
    это я так понял уже самодел

  3. #283
    svetoi_83
    Новичок

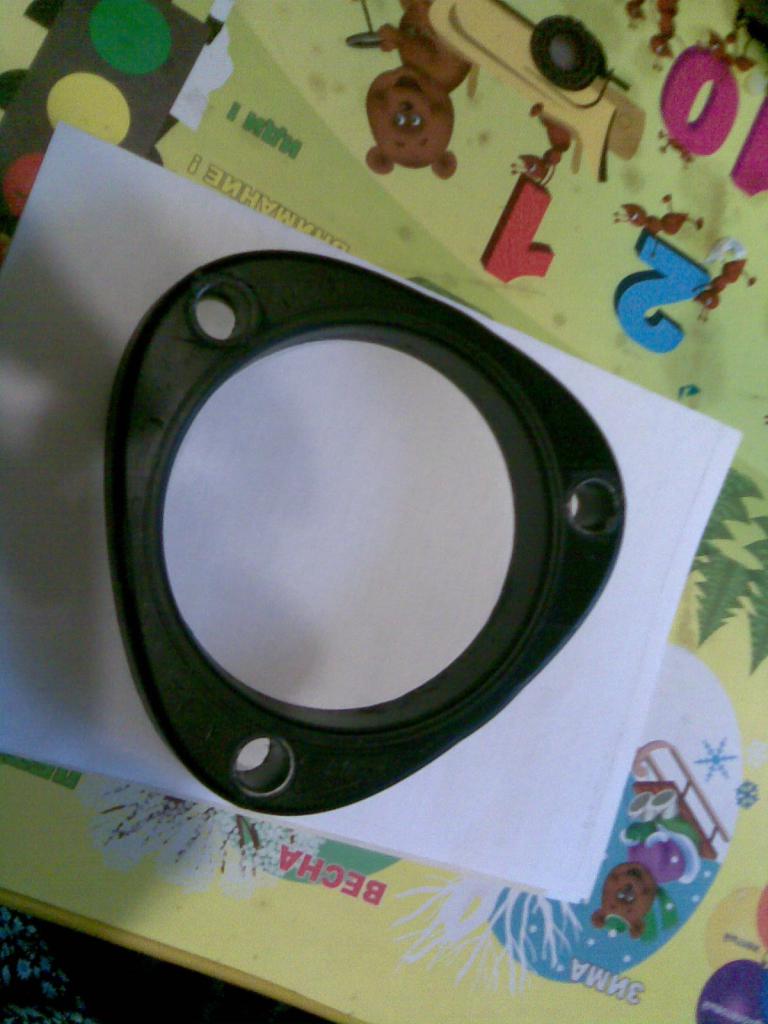

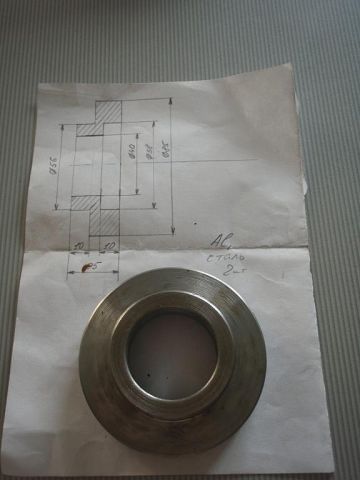

    да самодел. дал рисунок токарю, он вытачил.

  4. #284
    GTRi
    Новичок
    Volkswagen Jetta (10.2010-) 33-15-002 Проставка задней пружины 20 мм?? подходит? что за материал?

  5. #285
    ant 787
    Член Клуба
    Цитата Сообщение от svetoi_83 Посмотреть сообщение
    33-15-002 Проставка задней пружины 20 мм
    По этому номеру идет какой-то сайлент.Никак не проставка.

  6. #286
    morok
    Участник

  7. #287
    ant 787
    Член Клуба
    morok, начинаю хотеть. Тем более, что задние аморты с весны так и не поменял..

  8. #288
    Serq
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    morok, начинаю хотеть. Тем более, что задние аморты с весны так и не поменял..
    Я "начал хотеть" уже после этой зимы...

  9. #289
    Stainless
    Участник
    Цитата Сообщение от svetoi_83 Посмотреть сообщение

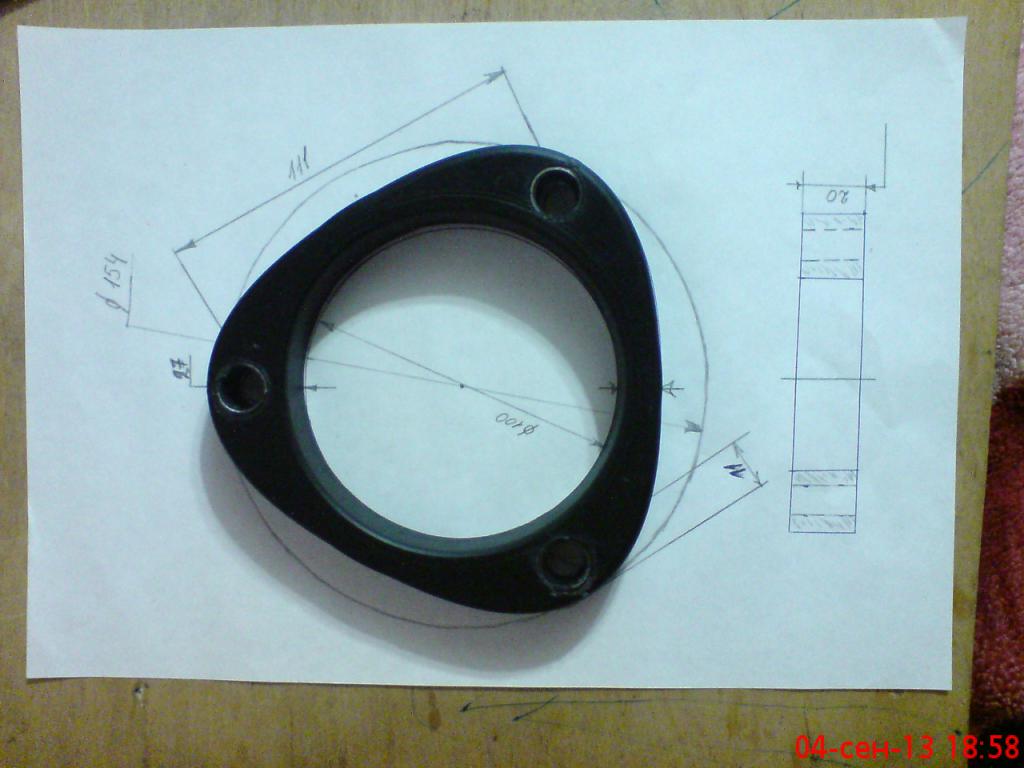

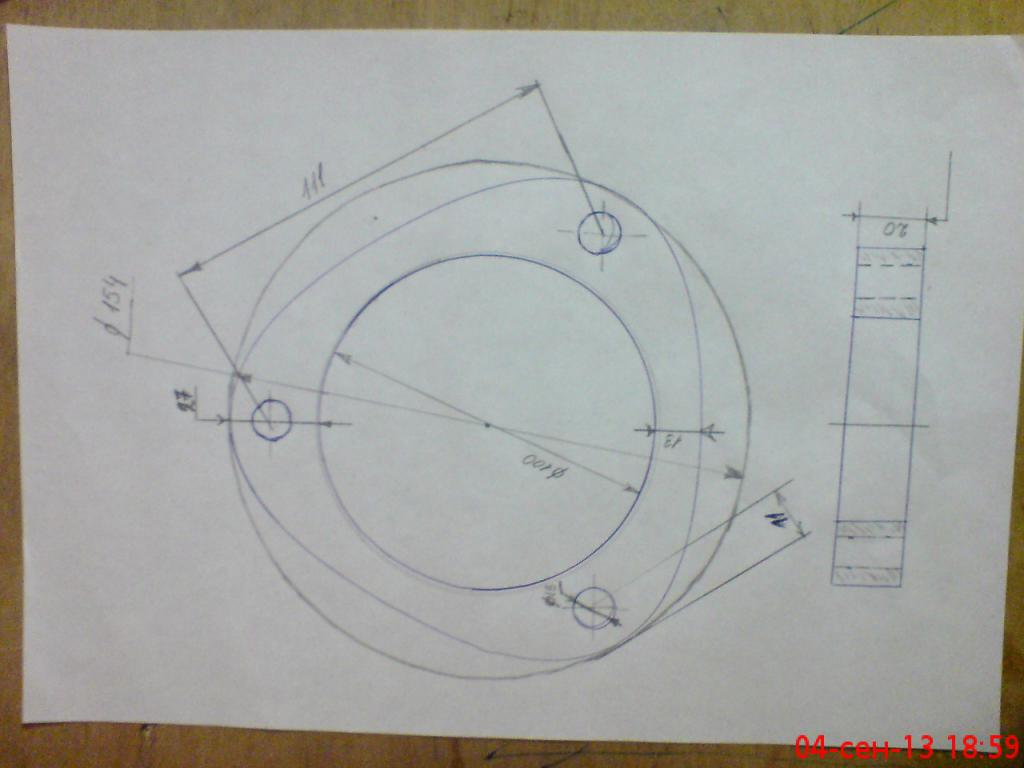

    кто-нибудь уже пытался повторить проставки по этим чертежам? меня смущают указанные размеры: либо отверстия под болты расположены не на равных расстояниях друг от друга, либо некорректно указан размер от края детали до центра отверстия.
    поясню: радиус описанной окружности правильного треугольника, выраженный через его сторону равен 0,577*сторона_треугольника. т.е. при 111 мм, получаем 64 мм (этот радиус - есть, по сути, расстояние от центра детали до центра отверстия). 77-64=13 - получается такое расстояние от внешней кромки до центра отверстия под болт. несложно посчитать и в обратном направлении, т.е. отталкиваясь от размера 11 мм, получается 114 мм.

  10. #290
    ant 787
    Член Клуба
    Stainless, вспомнилась школа. Вы не учитель математики? Ну не любил я геометрию и алгебру, а черчение нравилось. По вышеуказанным чертежам их автор уже все поставил на машину себе и доволен. Что Вас смущает?
    Вот лично меня смущает самодельное изменение конструкции, которая инженерами завода ФВ заточена под определенный автомобиль. Как грится, и хочется и колется, но VAG не велит.
