    Я когда на разборке спрашиваю ,и называю ПАССАТ W8 , то народ не может понять о чем речь.Что такое W8.

  2. #382
    Мишенька
    Участник
    Антон ты случайно не в курсе а такой плафоньчик в Т1 всанет ? В Питере через Экзист такой 3B7947105F2EN 3069ре. стоит (((

  3. #383
    ant 787
    Член Клуба
    Цитата Сообщение от zagorovskiy Посмотреть сообщение
    Что такое W8
    Пассат В5 навороченный.
    Цитата Сообщение от Мишенька Посмотреть сообщение
    В Питере через Экзист такой 3B7947105F2EN 3069ре. стоит
    Миша, сколько можно повторять, что икзист не панацея.. http://www.zzap.ru/default.aspx?part...=3B7947105F2EN Просто на центральном складе в мск появились такие плафоны целых 8осемь штук. вот и заказал.

  4. #384
    Мишенька
    Участник
    Цитата Сообщение от ant 787 Посмотреть сообщение
    что икзист не панацея..
    Согласен +100500 !!! Меня больше первый вопрос интерисует , подойдёт ???

  5. #385
    ant 787
    Член Клуба
    Цитата Сообщение от Мишенька Посмотреть сообщение
    подойдёт ???
    Да. Отчет по установке могу сделать, или инструкцию на мыло вышлю. Там самая засада в переходнике, который нуно самому сделать.

  6. #386
    Миха
    Член Клуба
    ant 787, Антон давай номера фишек и пинов для переходника, а то я смотрел здесь...http://www.passatplus.de/umbauteile/stecker/stecker.htm , а какие
    Последний раз редактировалось Миха; 21.03.2014 в 12:15.

  7. #387
    ant 787
    Член Клуба
    Цитата Сообщение от Миха Посмотреть сообщение
    давай номера фишек и пинов для переходника
    Руководство по установке мне прислал клубень сосед с братского форума. Он пользовался гугл-переводчиком, так что вот что получилось:

    Пардон за корявый перевод..

    Адаптер для W8 света
    1x893 971 993 Гнездо, 3-контактный
    2x 000 979 103 Связи
    1x 3B0 972 706 Разъем, 6-полюсный
    2x 000 979 131 E Связи

    2x 161 971 990 Вилка, 1-полюсный
    1x000 979 107 E Связи

    2x 161 971 976 Джек, 1-полюсный
    1x 000 979 104Е Контакт

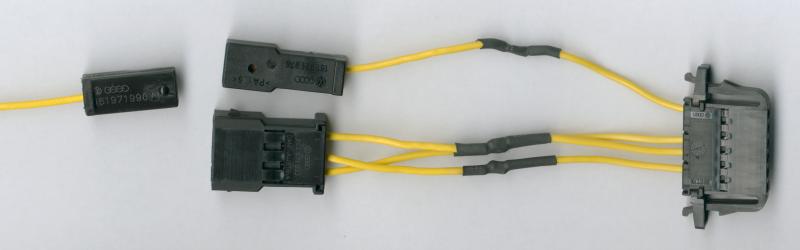

    Тюнинг TOURAN-htmlimage.jpg

    Reinschieben контакты в соответствующих заглушками или розеток. Отрежьте провода, концы полосы, слайд термоусадочной трубки над ним и в соответствии с чертежом спаяны вместе.

    Тюнинг TOURAN-htmlimage.jpg

    Тюнинг TOURAN-htmlimage.jpg

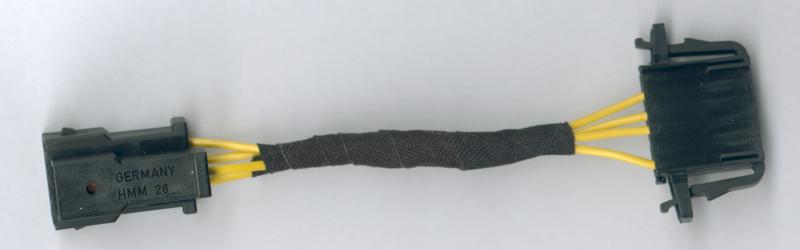

    Адаптер после усадки трубки термоусадочной еще может обернуть скотчем.

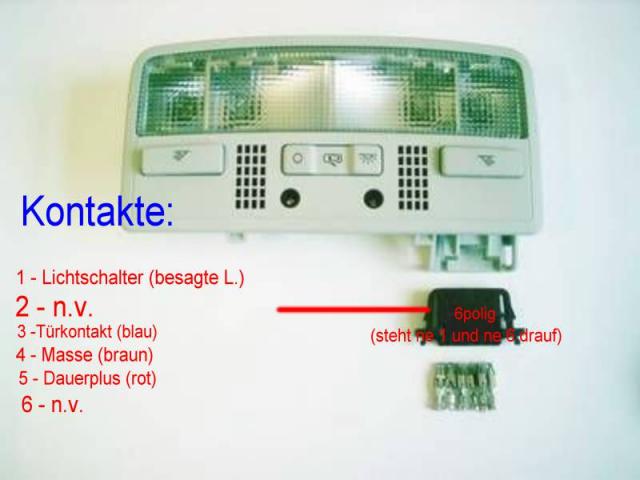

    еще смутил ни строчки теперь к выключателю и Pin 17 подключить (серый / синий) с помощью пружинного зажима.
    'ы список покупок каждого есть два 1-контактный разъем, второй может в рядом с
    выключателем света, интегрированного в одной строке, который не хочет ни в ней нуждается, чтобы заказать с.
    Тюнинг TOURAN-htmlimage.jpg


    Но есть другой вариант, только нужен будет паяльник.

    Инструмент

    ​ Плоскогубцы

    ​ Отвертка

    ​ Паяльник

    ​ Фонарик

    ​ Плоскогубцы

    Материал

    1W8 свет:
    Автомобили без люк на крыше:
    жемчужно-серый: 3B7 947 105 F 2EN
    солнце бежевый: 3B7 947 105 F 92Y
    автомобили с раздвижной крышей:
    жемчужно-серый: 3B7 947 106 B 2EN
    солнце бежевый: 3B7 947 106 B 92Y
    чистый бежевый: 3B7 947 106 B 7R3

    1х Гнездо, 3-контактный 893 971 993
    2х Связи 000 979 103
    Вилка, 1-полюсный161 971 990
    1х Связи 000 979 107
    1х Джек, 1-полюсный 161 971 976
    1х Связи 000 979 104
    1 Разъем Отрасль например, Конрада

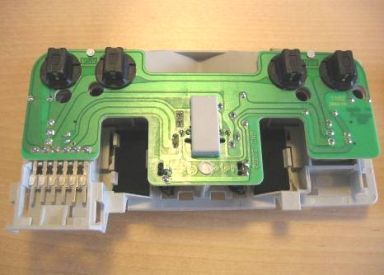

    Вилка на W8 света на слишком далеко, так что это должно быть удалено.
    Тюнинг TOURAN-htmlimage.jpg

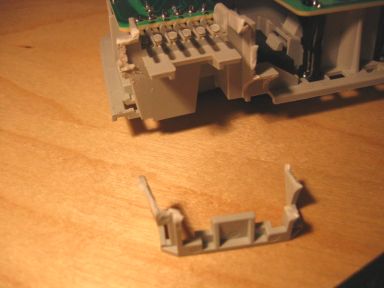

    Для этой цели подходят клещи, с которой тщательно отделить пластик.
    Тюнинг TOURAN-htmlimage.jpg

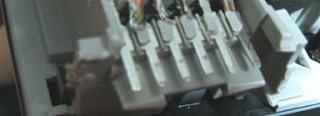

    Выводы металлов могут быть выдерживают. Это не мешает установке.

    Подготовка кабеля

    Оригинальные контакты VW порваны в середине. Соединитель 3-контактный собран с соответствующими контактами.

    Аналогичным образом составляли одно-контактный штекер и гнездо полюса.

    После W8 света

    Тогда кабель 3-контактного разъема припаяны к контактам W8 света.

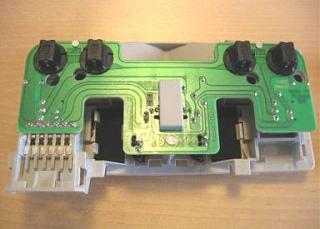

    Тюнинг TOURAN-htmlimage.jpg

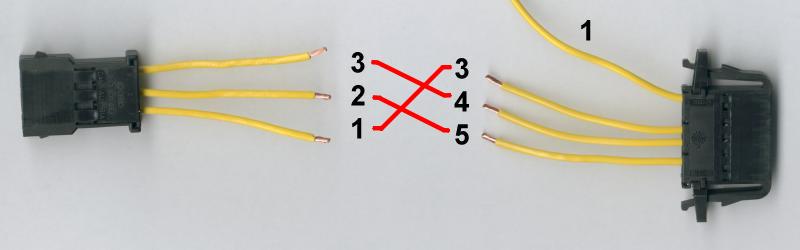

    Контакты из 3-контактного разъема являются (на сокете) при небольшом количестве пронумерованных (1-3). W8 свет имеет 6 флажки, которые я пронумерованных справа налево (см. рисунок выше). На контакте 1 разъема однополюсного припаян. Для выводов 3-5, кабель 3-контактный разъем для пайки в соответствии со следующей таблицей. Контакты 2 и 6 остаются свободными.
    Кабели затем скрепляются с помощью кабельных стяжек, термоусадочной трубки и / или изоленты.

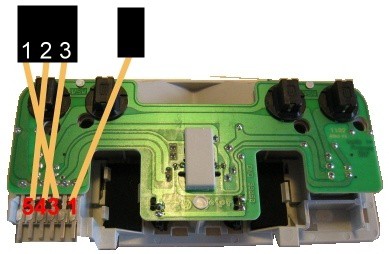

    Для ясности здесь снова представляет собой схематическое изображение:
    Тюнинг TOURAN-htmlimage.jpg

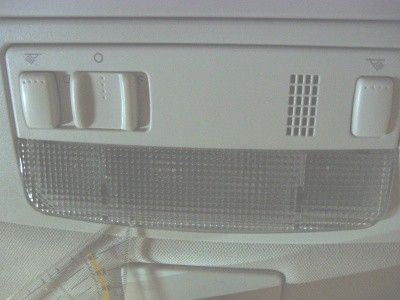

    Сначала вы должны удалить прозрачную линзу. Он опирается его спереди (с ветровым стеклом) под объективом.
    Тюнинг TOURAN-htmlimage.jpg
    Транспортир помогает в снятии объектива.

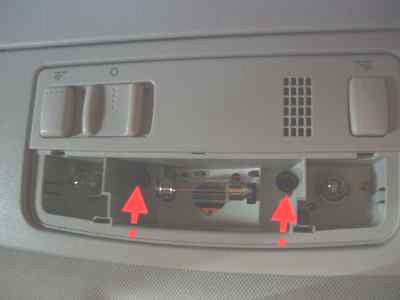

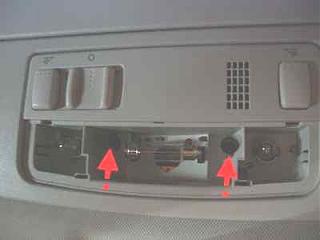

    Тогда два винта должны быть удалены с помощью отвертки Torx.

    Тюнинг TOURAN-htmlimage.jpg
    Последний раз редактировалось ant 787; 21.03.2014 в 18:10.

  8. #388
    ant 787
    Член Клуба
    Продолжение .

    Установка W8 свет

    Если автотускнеющее зеркало заднего вида могут присутствовать, один экономит громоздкой прокладки кабеля работу. На автоматическим затемнением внутреннего зеркала зажигания Плюс доступен. Небольшой недостаток: красная подсветка переключателей и окружающего освещения, поэтому работать только при включенном зажигании. Функциональность фактических легких и лампы для чтения не имеет ничего общего с этой проблемой.
    Если освещение не требуется, вместе с огнями вождения, я прошу вас, чтобы прочитать раздел «автомобиль без автоматическим затемнением зеркало заднего вида".
    Автомобиль с автоматической затемнением внутреннего зеркала
    Остальные однополюсный разъем собран. Кабель подключен к отводной соединитель к белому провода на клемме автоматическим затемнением зеркала.

    Название: htmlimage.jpg
Просмотров: 1263

Размер: 4.9 КбНазвание: htmlimage.jpg
Просмотров: 1259

Размер: 6.8 Кб

    Разъемы Отрасль подключите белый кабель к разъему автоматическим затемнением зеркало.
    Впоследствии однополюсного однополюсный штекер и гнездо соединены.
    Контактный разъем три подключен к контактный разъем три, который выступает с неба Touran.
    Название: htmlimage.jpg
Просмотров: 1278

Размер: 6.9 Кб

    В существующей микрофон громкой связи она зажимается в отведенном для этого месте в свете (после извлечения резиновой пробкой).
    Название: htmlimage.jpg
Просмотров: 1273

Размер: 9.0 КбНазвание: htmlimage.jpg
Просмотров: 1273

Размер: 8.3 Кб
    Замените резиновую пробку через микрофон.
    Тогда кабели тщательно уложены в полости под крышей и используется свет. С этой целью один начинает обратно (в направлении кормы), где свет и нажал ее вперед (по направлению к ветровому стеклу). Готово.

    Автомобиль без автоматическим затемнением внутреннего зеркала

    Для автомобилей без автоматическим затемнением Внутреннее зеркало контакту 1 W8 света с приборов загорается должен быть подключен.

    Для этой цели, имеет смысл тянуть кабель под хедлайнера до левого передней стойки, это резьба между передней стойки и лобовое стекло с помощью линейки (Внимание:! Airbag) И запустить его между приборной панели и окна треугольника обрезать на фронт.

    Выключатель света построена на следующем: В нулевом положении толчок в рычаг, поверните на одну ступень вправо и вытащите полный переход.

    Через дыру можно провалиться и нажмите левую крышку вне. Теперь, кабель может быть привело к выключателю. Там он должен быть подключен к кабелю осветительного прибора.

    Так как я не пробовал этот вариант, я прошу специальной осторожностью в отношении подушек безопасности и правильного подключения кабеля.

    Результат
    На мой взгляд, результат действительно впечатляет:
    Название: htmlimage.jpg
Просмотров: 1258

Размер: 6.9 Кб
    Вроде бы всё понятно.
    Последний раз редактировалось ant 787; 21.03.2014 в 18:10.

  9. #389
    Миха
    Член Клуба
    ant 787, Антох, нифига не понял куда подключается одиночный провод от 6-пин фишки плафона На этот проводок по ходу должен приходить плюс от габаритной подсветки для подсветки клавиш и работы двух диодов?
    Последний раз редактировалось Миха; 21.03.2014 в 13:34.

  10. #390
    ant 787
    Член Клуба
    Цитата Сообщение от Миха Посмотреть сообщение
    куда подключается одиночный провод от 6-пин фишки плафона
    В первом варианте на + зеркала с затемнением.
    Посмотри на ебейскую фотку- Тюнинг TOURAN. Там длинный провод тянется на + переключателя света. Тянуть не хочу. Воткну этот +с первой ножки плафона в средний + 3-х штекерного разъема, пусть диоды всегда горят. А на ночь электрика засыпает.
