  1. #41
    ant 787
    Член Клуба
    Цитата Сообщение от Oilman Посмотреть сообщение
    Насколько я помню, в блоке комфорта это можно отключить ВАСей если не надо...
    Вот и хорошо,что включено уже.Туда проще провод тянуть.А то уже сломал один раз заднюю накладку потолка, и пришлось новую покупать..

  2. #42
    na_pikape
    Участник
    А я со старой машины снял светодиодные панельки и хочу поставить на доп подсветку багажника, а штатный только в глаза светит . Но буду подключать к штатному плафону в багажнике т.к. панельки без обманок.

  3. #43
    avk45
    Участник
    Итак небольшой отчет об установке плафона.

    Снимаем накладку потолка (под цифрой 1 на фото).

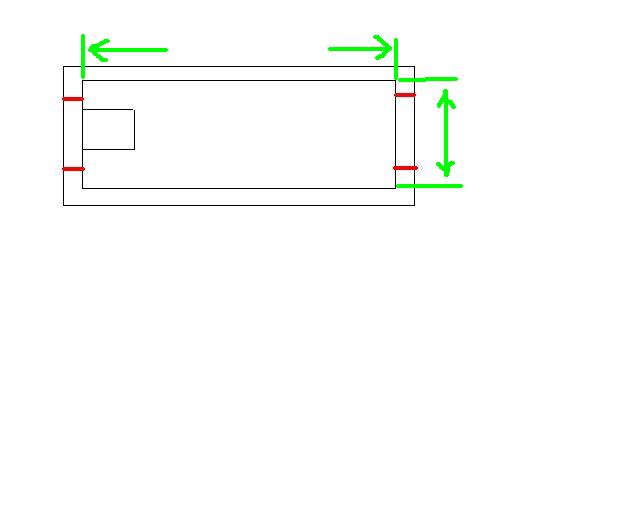

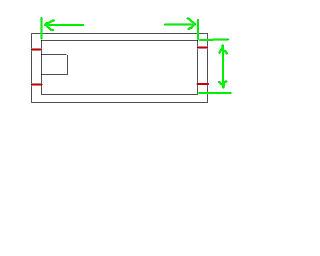

    Размечаем (лучше карандашом, легче стереть) на обивке потолка будущее отверстие. Размеры берете с утапливаемой в обивку части плафона (зеленые линии и стрелки на рисунке). Чтобы плафон был по центру, отмеряем рулеткой от каждого бокового стекла примерно 66,7 см. Точки должны почти совпасть.

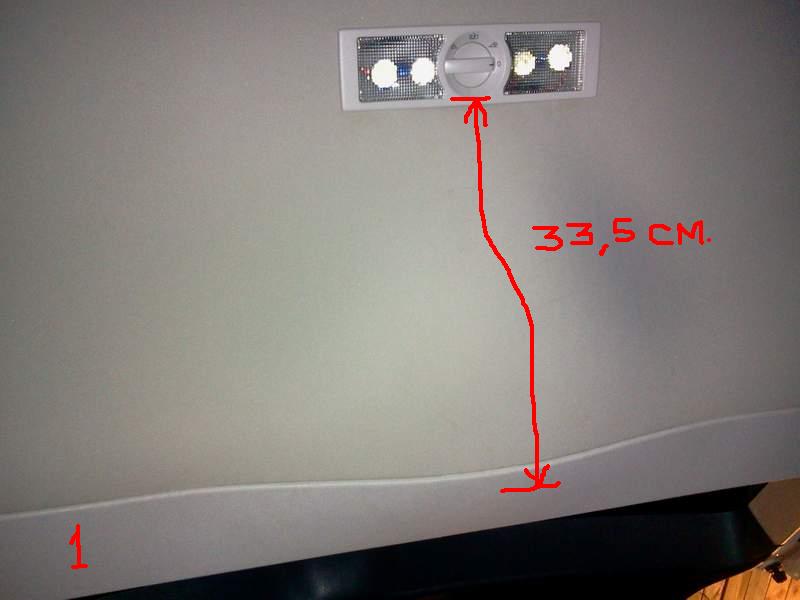

    ВАЖНО: САМЫЙ ГЛАВНЫЙ РАЗМЕР - от края обивки до отверстия плафона (на фото обозначены границы красным и сам размер 33,5 см). Меньше делать не надо. По крыше проходит ребро жесткости (при снятой накладке и отогнутой обивке его видно). Будет меньше - плафон упрется в ребро и будет торчать на сантиметр. Потом придется срезать край плафона, страшного ничего нет, но это лишнее время. Когда будете отмерять, то прижимайте рулетку к обивке, я мерял так и поэтому на фото линия с изгибом.

    Разметили, далее вырезаем отверстие. Я вырезал острым ножом. Ткань и сам каркас им лекго режутся. Лучше иметь два ножа - с острым концом для начального прорезания и со скругленным для дальнейшей резки. Скругленный конец ножа гарантированно не промнет в крыше ямки, хотя я делал все с острым концом, но лучше перестраховаться. Усилие при резке среднее, делаем плавно и не торопясь чтобы не уйти с траектории. Сначала прорезаем длинные стороны, потом короткие. кроме как нож другой режущий инструмент не использовал и не знаю как будет происходить резка. Лучше резать по внутреннему краю разметки, лучше потом подрезать, чем плафон будет болтаться.

    Вырезали, далее примеряем как плафон входит. Перед этим удаляем 4 выступа на плафоне, которые отмечены красными линиями на рисунке. Если не входит или ну очень туго - подрезаем по чуть-чуть обивку. Она хорошо срезается и не крошится/ломается.

    Когда будет туго входить - процесс окончен. Дополнительно фиксировать не надо, за счет тугой посадки плафон не выскочит, проверено больше месяца.

    Затем тянем электричество.
    Если хотите, чтобы он работал как плафон второго ряда сидений, то больше ничего разбирать не надо. С помощью проволоки (без нее будет ну очень неудобно) протягиваем 3 провода к штатному плафону.
    Если хотите, чтобы он работал как плафон багажника, то есть при открытии багажника, то нужно снять верхнюю боковую накладку (светлую) задней стойки и сам плафон багажника. Протягиваем 2 провода к плафону багажника. Можно обойтись без проволоки, но тогда надо ловить провода пальцами в отвестии плафона, с ней удобней. Третий провод тянем к плафону второго ряда сидений.

    Затем соединяем провода. Общий провод здесь минус, а два плюса - это постоянный свет и включение при открытии.
    Как соединять - дело каждого, но у меня на рестайлинговой машине и у Олега на дорестайле к плафону второго ряда подходит не три отдельных провода, а гибкий шлейф. Можно припаяться, можно разобрать фишку и сделать обмотку на контакте. И еще очень советую вынуть предохранитель осещения салона/отсоединить аккумулятор когда будете подсоединяться, особенно когда к шлейфу.

    В первом случае все просто - соединяем параллельно.

    Во втором случае провод от среднего контакта разъема соединям с проводом среднего контакта плафона второго ряда, остальные 2 с двумя проводами плафона багажника.
    Где из них плюс и минус я не запомнил, определял тестером. Если нет тестера, то при ошибочном подключении будет работать освещение только на открытие, постоянного освещения не будет и короткого замыкания тоже.
    если ошибетесь, то просто поменяйте местами провода.

    Ну как бы и все. Естественно все собираем после проверки работоспособности.

    Если Олег сделает фото вырезанного отверстия, то вставим в отчет.

    Освещение багажника-2013-04-29-00.04.28-2.jpgОсвещение багажника-and-10.jpg
    Последний раз редактировалось avk45; 29.04.2013 в 13:04.

  4. #44
    na_pikape
    Участник
    Вот и я наконец добрался до подсветки в багажник:

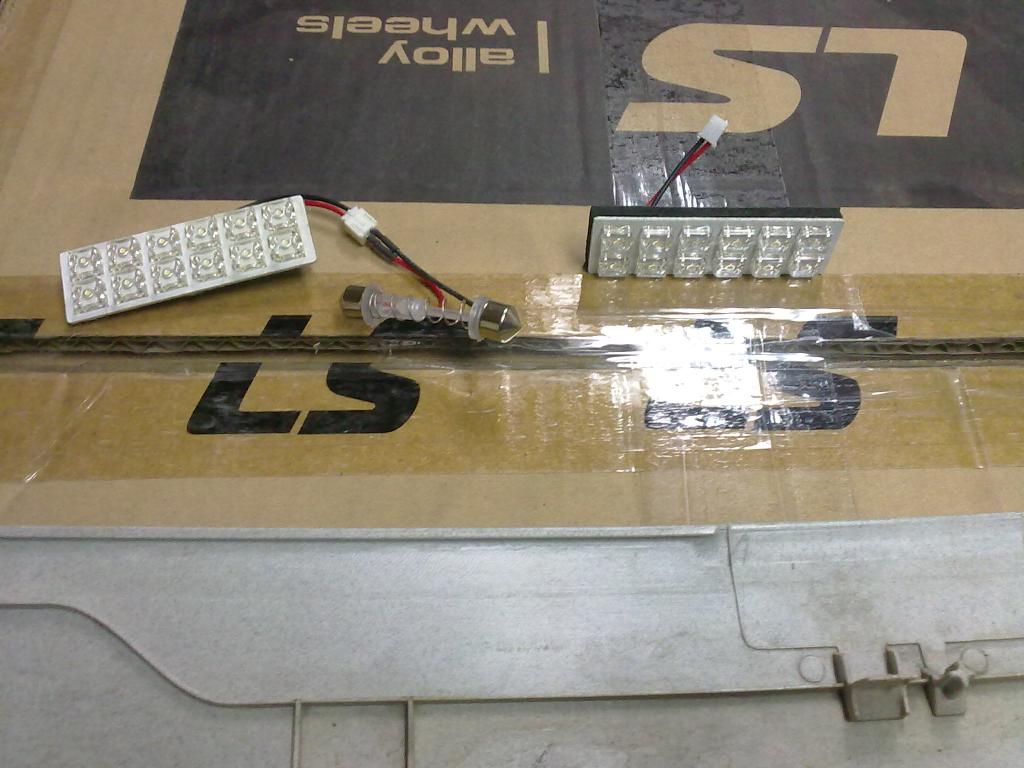

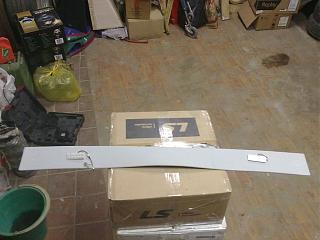

    вот такие светодиодные панельки
    Освещение багажника-270220141902.jpg
    Освещение багажника-270220141903.jpg

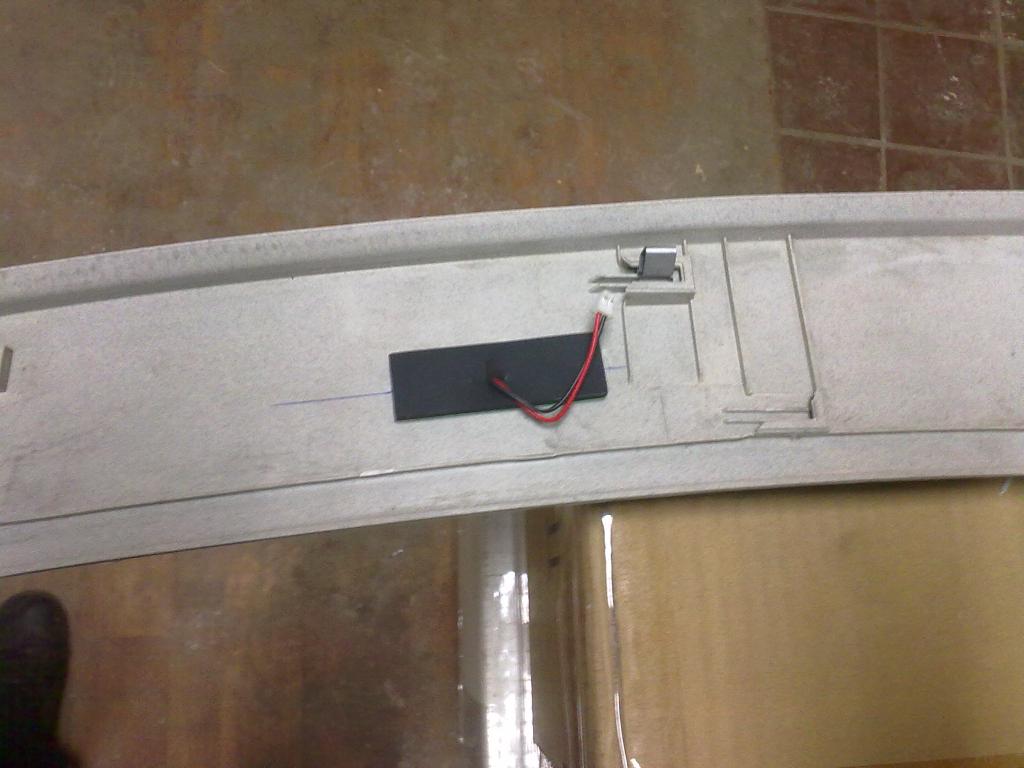

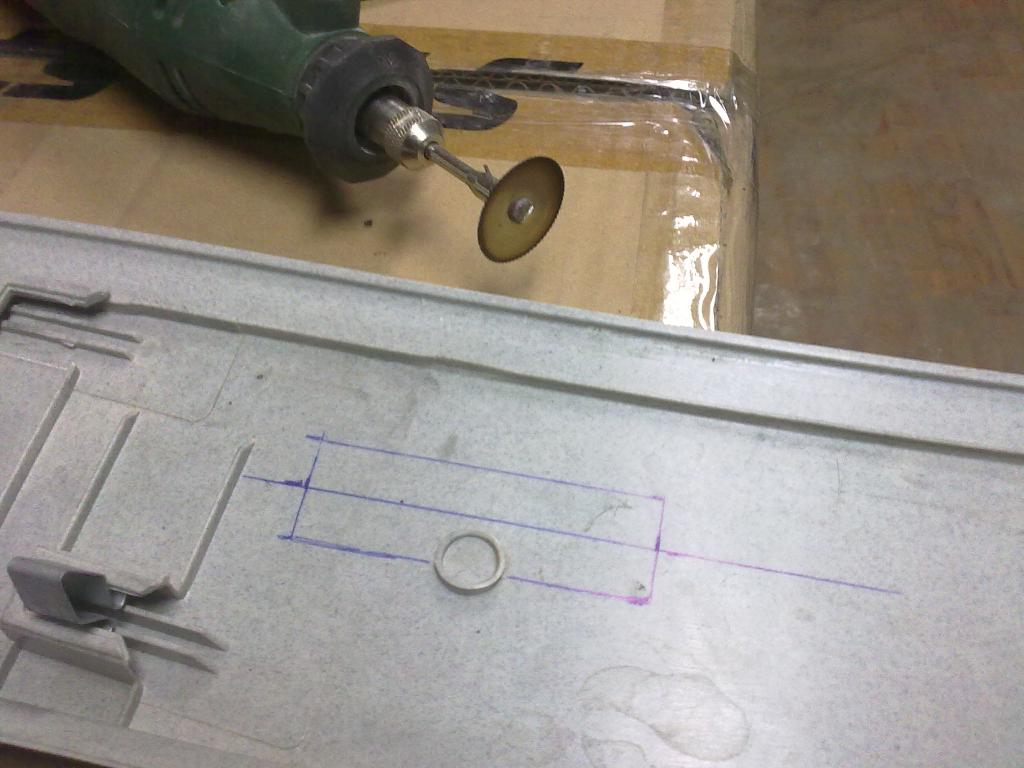

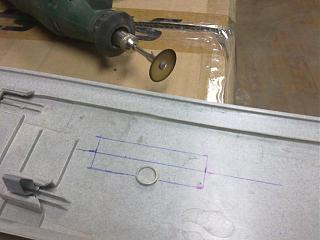

    разметил, прорезал
    Освещение багажника-270220141904.jpg
    Освещение багажника-270220141908.jpg

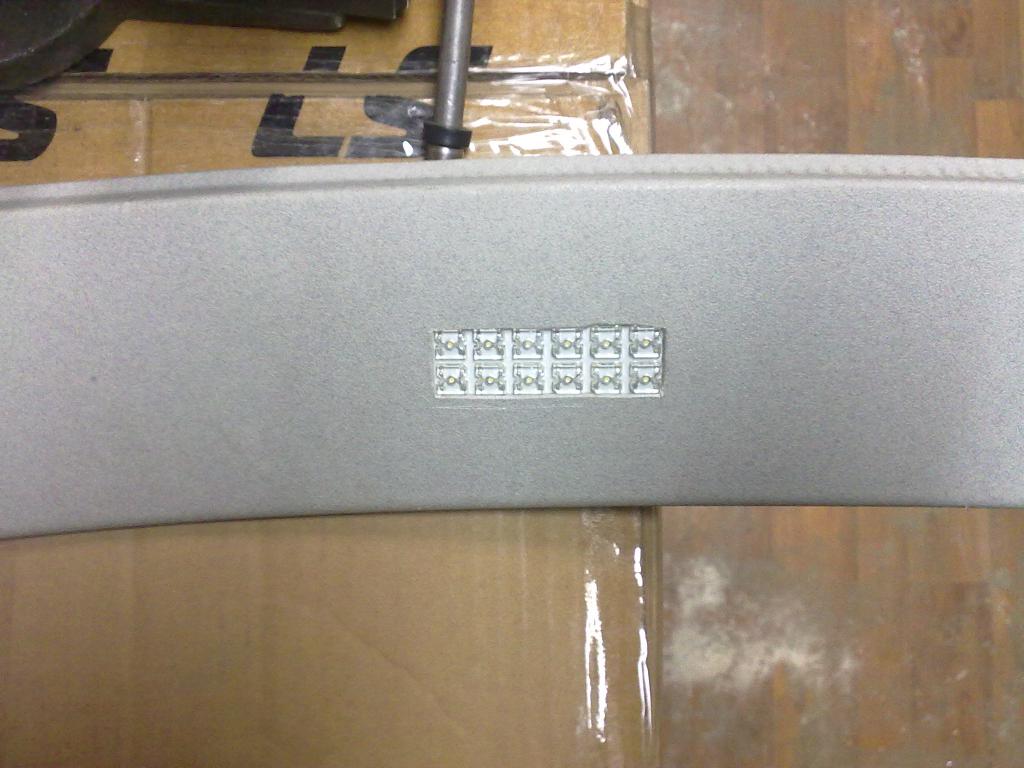

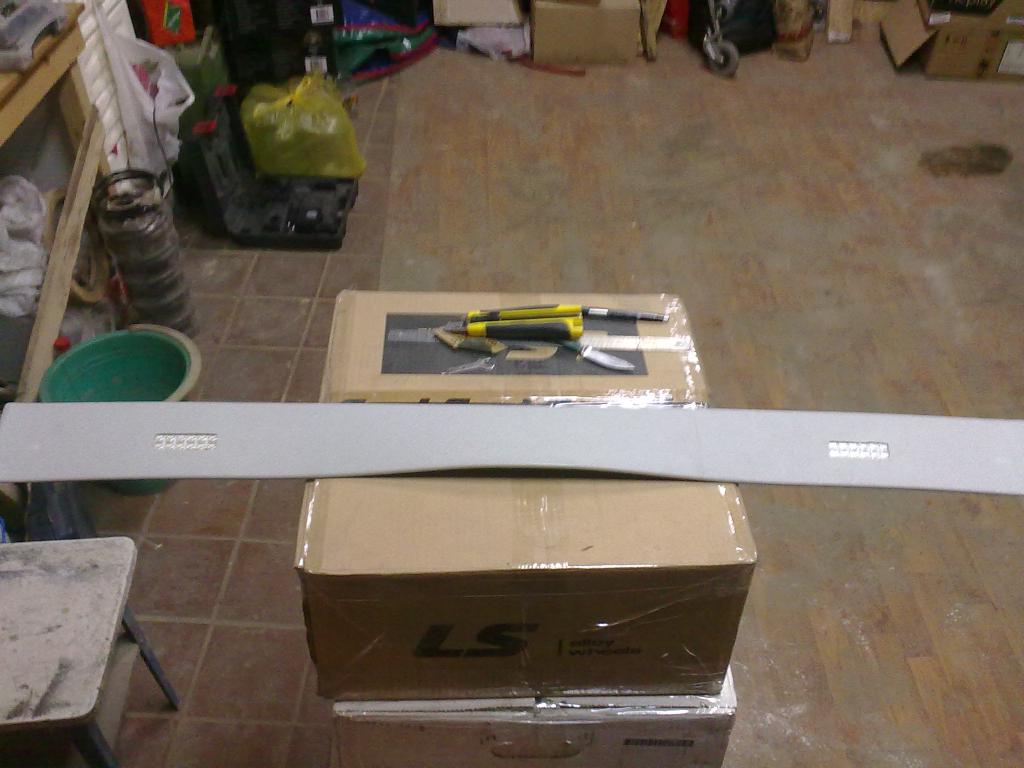

    вклеил
    Освещение багажника-270220141907.jpg
    Освещение багажника-270220141909.jpg

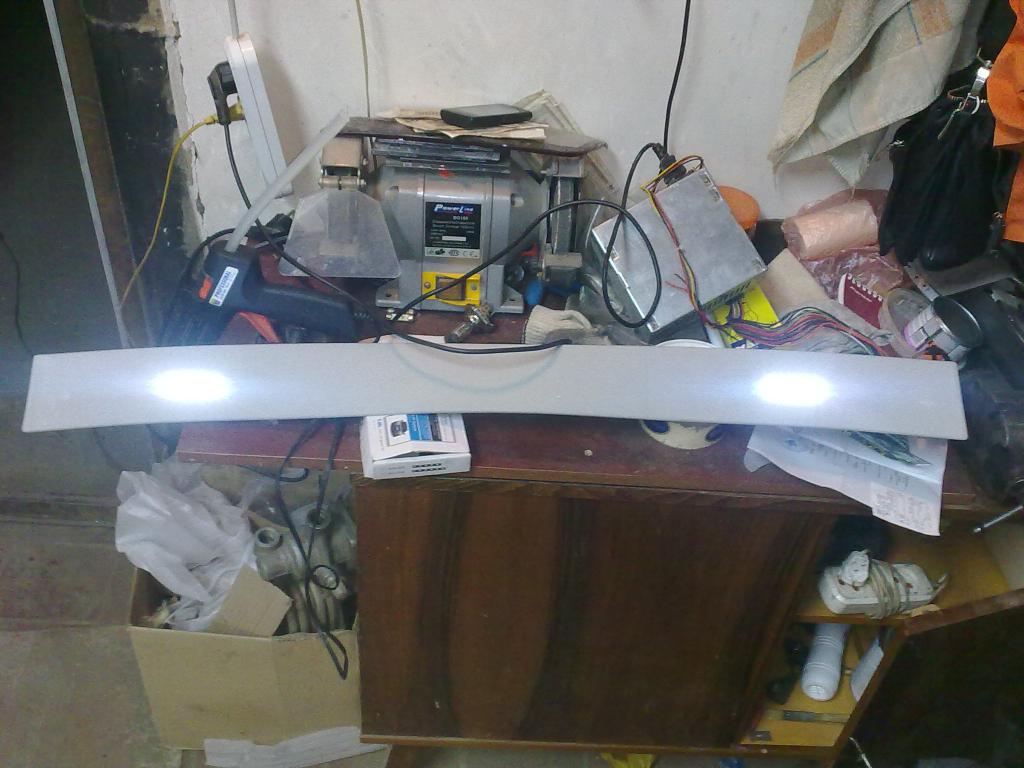

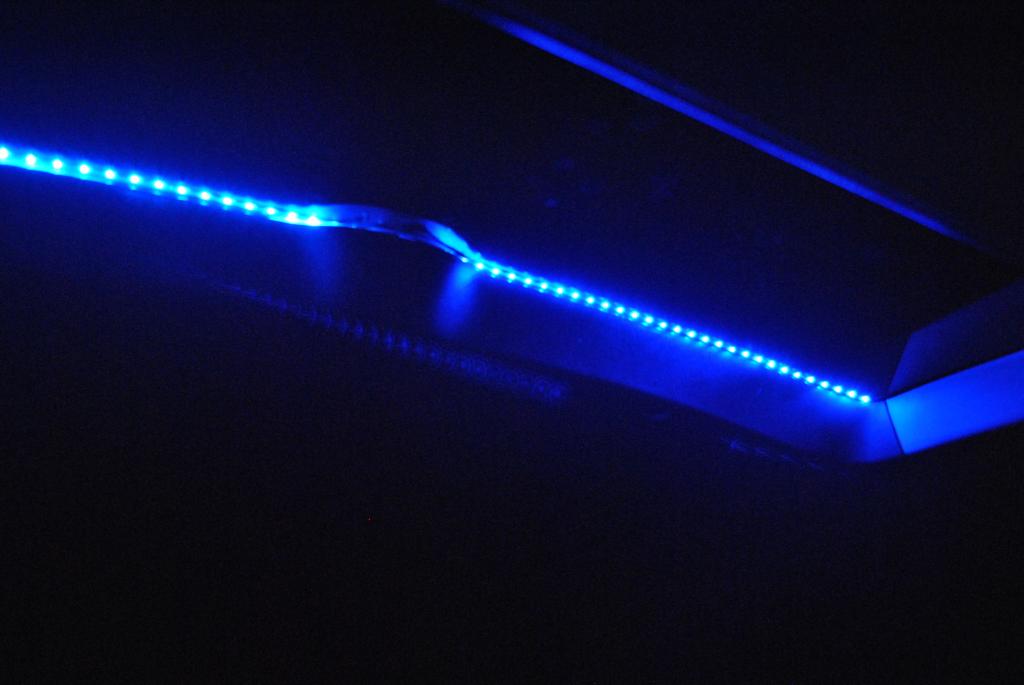

    вот так светится
    Освещение багажника-270220141920.jpg

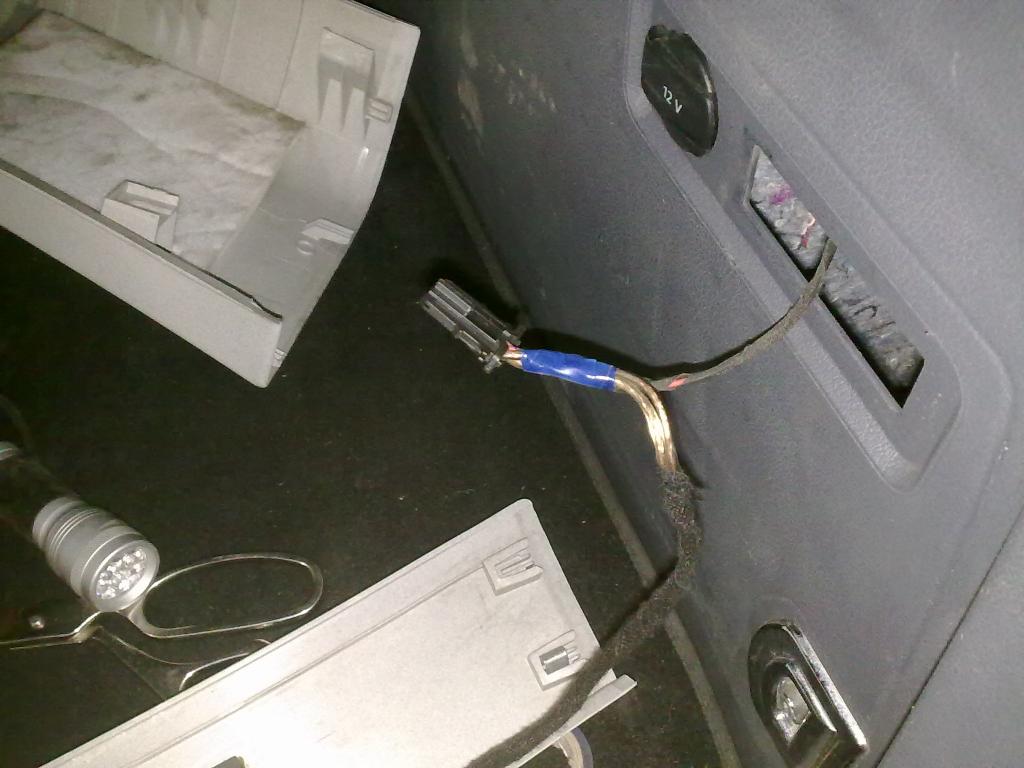

    всю проводку по феншую обмотал мягкой изолентой и подключил к штатному фонарику
    Освещение багажника-270220141922.jpg

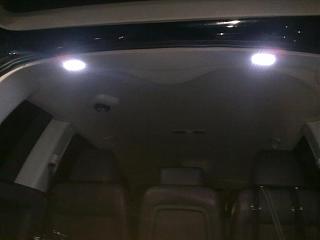

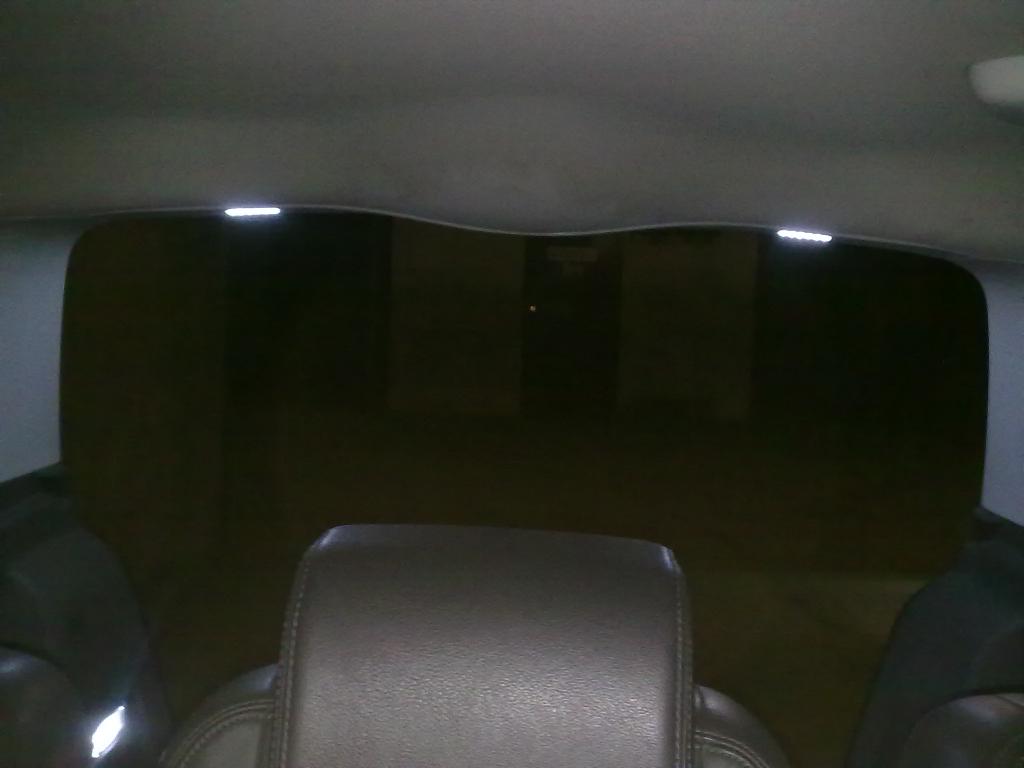

    ну и как все это выглядит в собранном виде. светодиоды в глаза не бросаются не из салона не со стороны багажника. как освещают не удалось сфоткать на телефон. но даже когда наклоняешься в багажник все равно видно все возле спинок сидений
    Освещение багажника-270220141923.jpg
    Освещение багажника-270220141926.jpg
    Последний раз редактировалось na_pikape; 27.02.2014 в 23:04.

  5. #45
    Sanya64
    Член Клуба
    Цитата Сообщение от na_pikape Посмотреть сообщение
    вот такие светодиодные панельки
    ничего не открывается, ошибка 404 пишет

  6. #46
    na_pikape
    Участник
    Подправил

  7. #47
    Hund
    Участник
    Мои 5 копеек:
    у меня 7-местный, поэтому плафон для в потолке (6Q0947291B) уже был. к сожалению на открытие багажника не реагировал. т.к. с бокового плафона толку мало решил подключить на него и потолочный в багажнике.

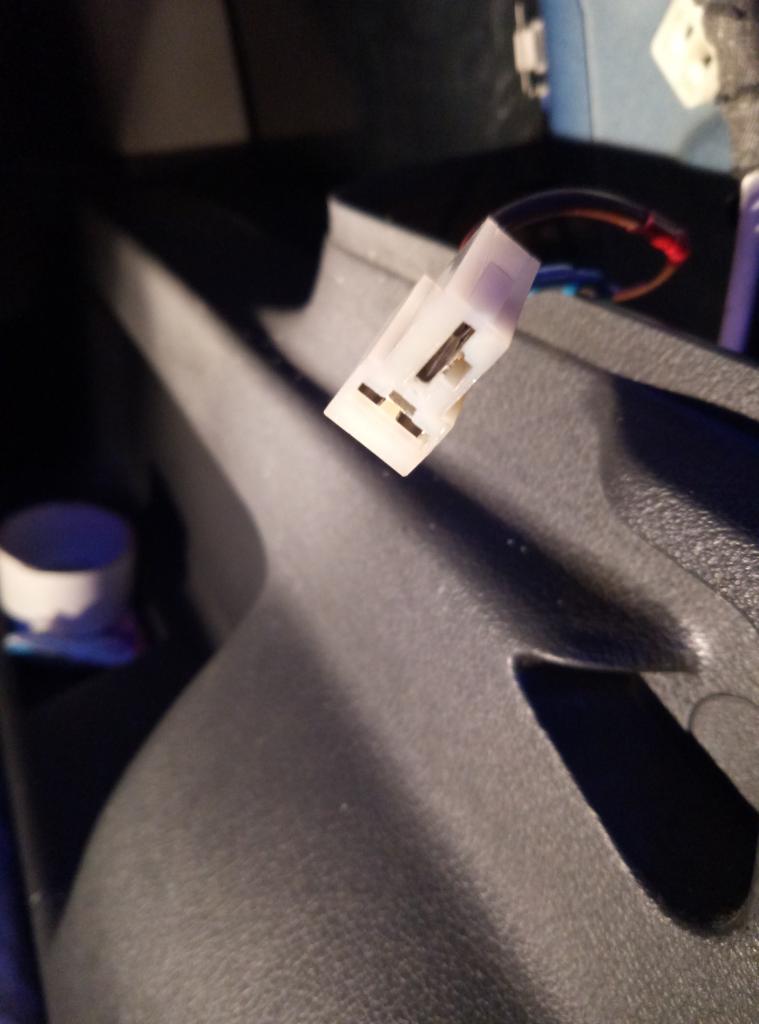

    Заказал штекер плафона 1T0972703 и два контакта к нему, протянул провод (обшивку снимал частично: правая задняя стойка, там надо было закрепить провод из-за ремня безопасности и частично накладку на потолке)

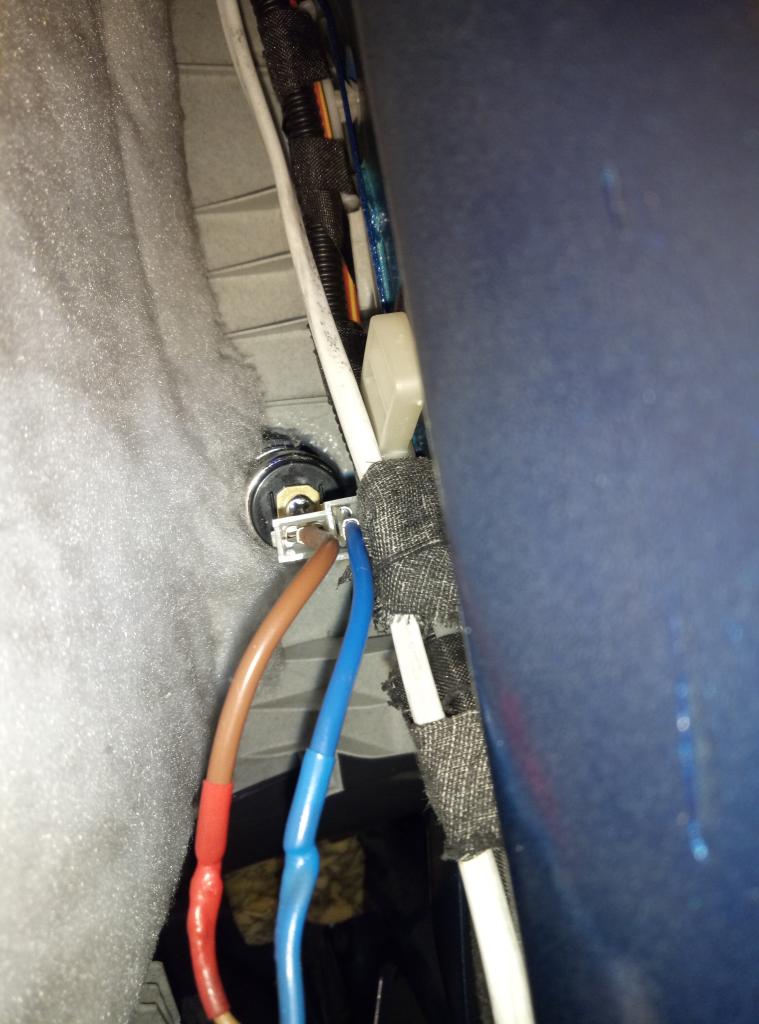

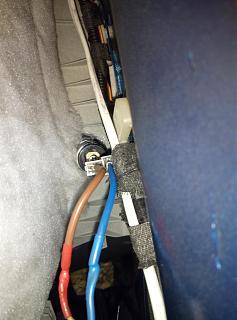

    Внизу присоединялся к стандартномуу плафону пайкой (паяльник 40Вт через преобразователь 12/230).
    Вверху:старый вытащить, новый вставить. Подключал на клеммы постоянный плюс, дверной контакт оставил свободным.
    Старый штекер примотал изолентой к новому кабелю, в случае продажи и т.п. можно все вернуть на место.
    Стандартые проводочки правда немного жидковатые, поэтому поставил LED - лампочки.
    Света стало достаточно, даже если потолочный включать на половину.
