Установка подголовников с мониторами+TID 7501

Показано с 1 по 8 из 8
  1. #1
    Туранчег
    Участник

    Установка подголовников с мониторами+TID 7501

    Итак, разобрал половину машины. Не хотелось колхозить, поэтому меры по установке самые радикальные. Тем более, что по ходу установки был оторван охладитель топлива, что повлекло за собой необходимость снятия пассажирского ковра и шумопоглатителя. Фотоотчет попытаюсь вскоре выложить - может будет кому нибудь полезен. Столкнулся с проблемой: Мониторы http://www.alibaba.com/product-gs/22046 ... image.html подключены через две трубки. В одной антенный кабель, в другой провод, переходящий в следующие разъемы и провода: "плюс" с предохранителем, "минус", два тюльпана - видео и моно и еще один разъем с внутренним центральным контактом как бы вот под такой штекер http://www.chip-dip.ru/photo/np-119b.jpg. Зачем он нужен? И еще два параллельных вопроса: не смог запустить звук на монитор с TID7501. Видео идет при включении 2-zone, а звука нет... И еще не знаю, как запараллелить мониторы?

  2. #2
    Gens
    Участник

    Re: Установка подголовников с мониторами+TID 7501

    Штекера такие обычно для питания идут. Видео можешь распараллелить тупой но хорошей скруткой. Но только на всякий случай сделать ее в таком месте чтоб можно было потом воткнуть активный делитель видеосигнала.

  3. #3
    Туранчег
    Автор темы

    Re: Установка подголовников с мониторами+TID 7501

    интересно то, что провод одинарный...

  4. #4
    Туранчег
    Автор темы

    Re: Установка подголовников с мониторами+TID 7501

    РАЗОБРАЛСЯ, вроде как... на этом разъеме +12 в. Возможно, для питания активной ТВ антены

  5. #5
    Туранчег
    Автор темы

    Re: Установка подголовников с мониторами+TID 7501

    Итак, работы по интеграции кЕтайченка подходят к концу. Сегодня выкроил немного времени и выкладываю обещеный миниотчет

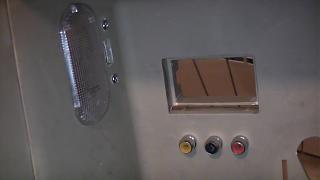

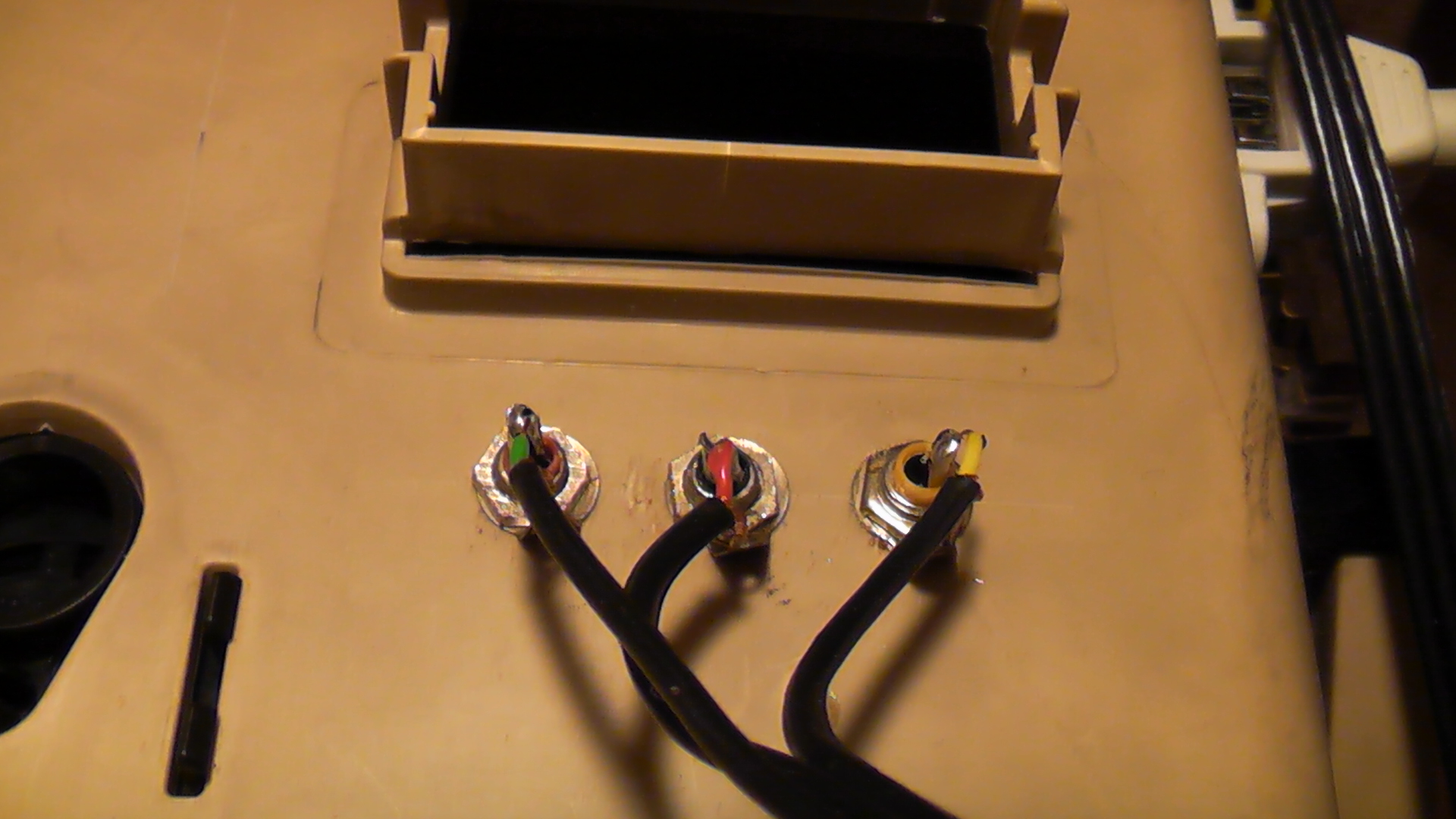

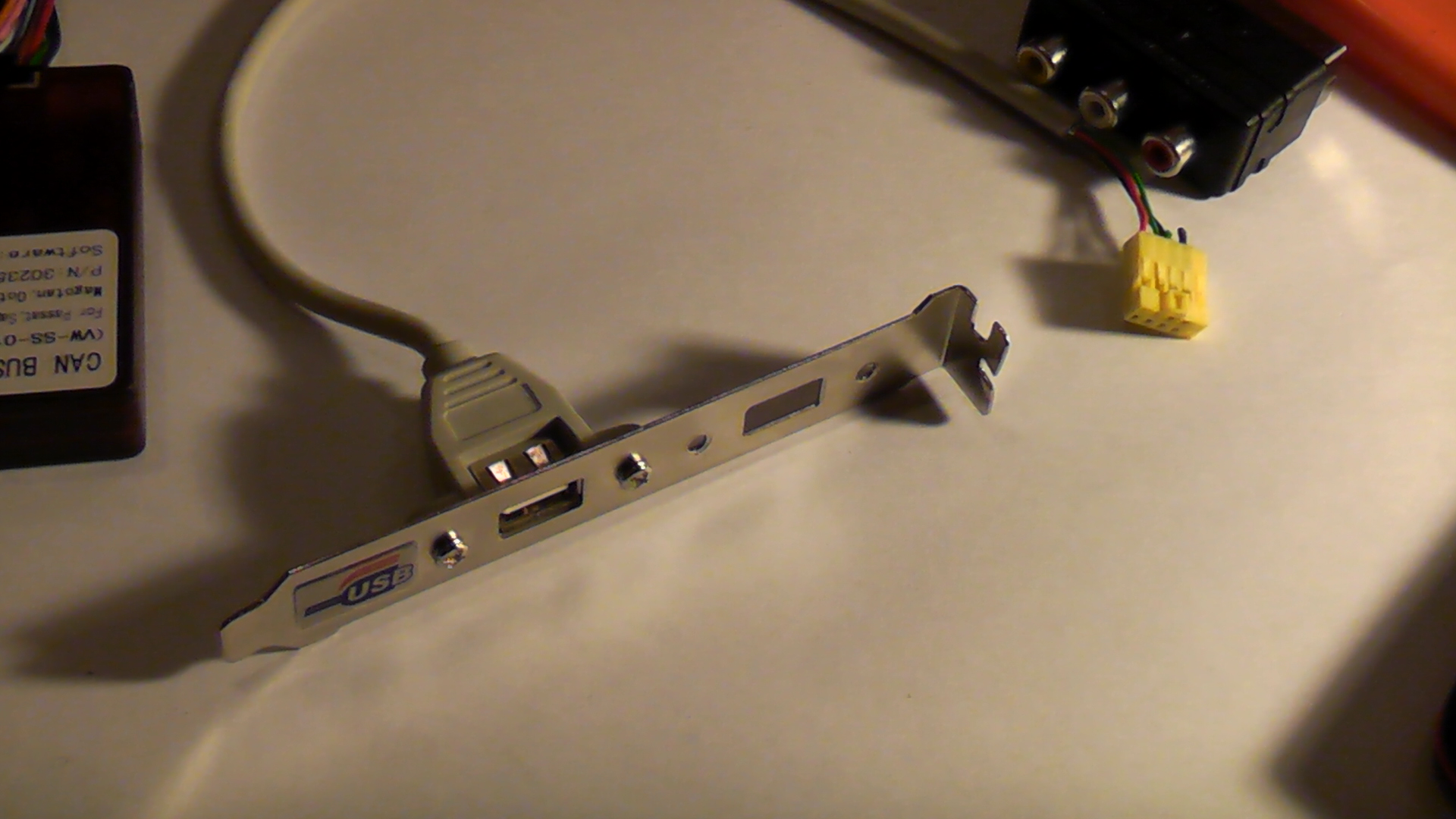

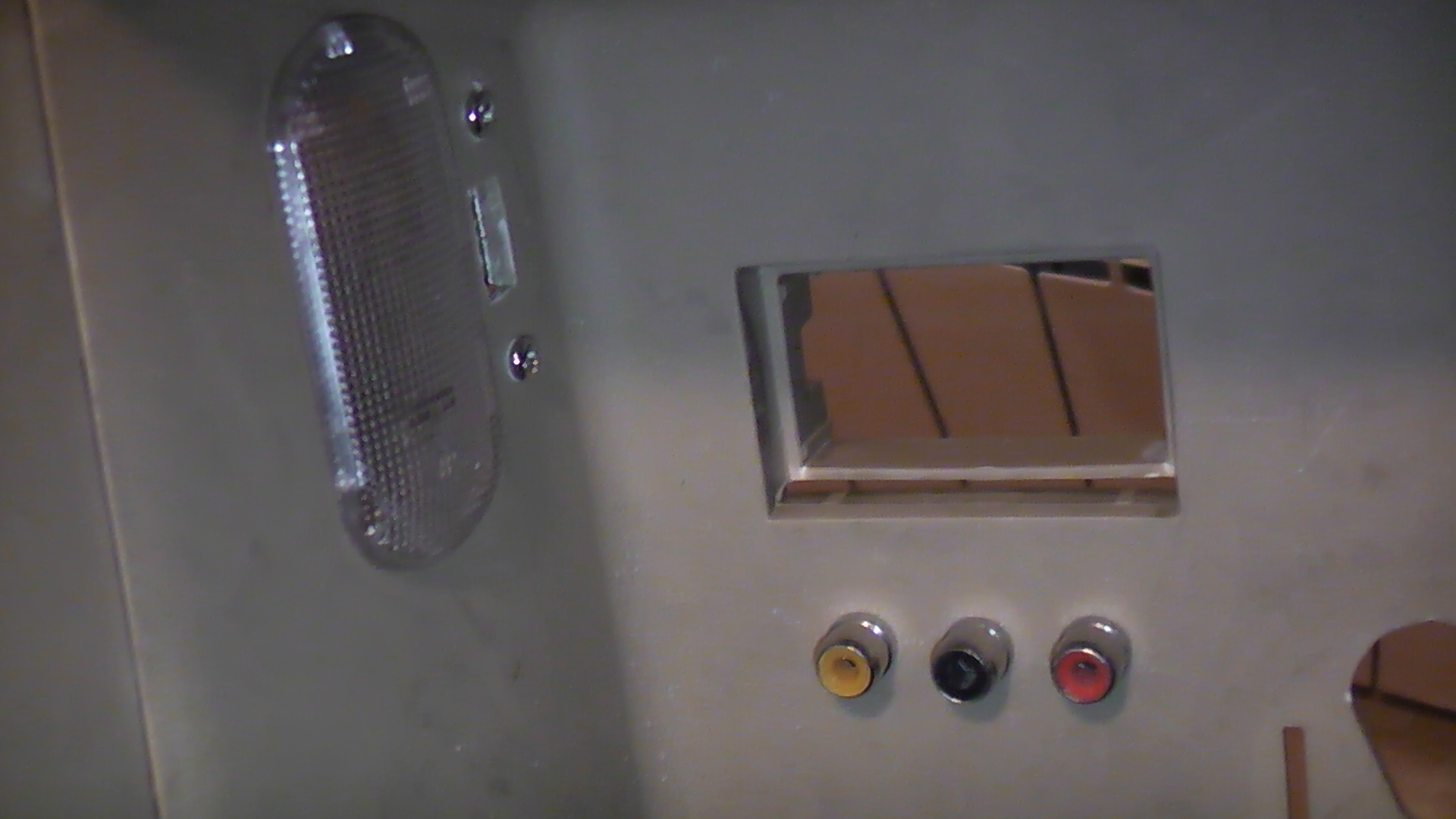

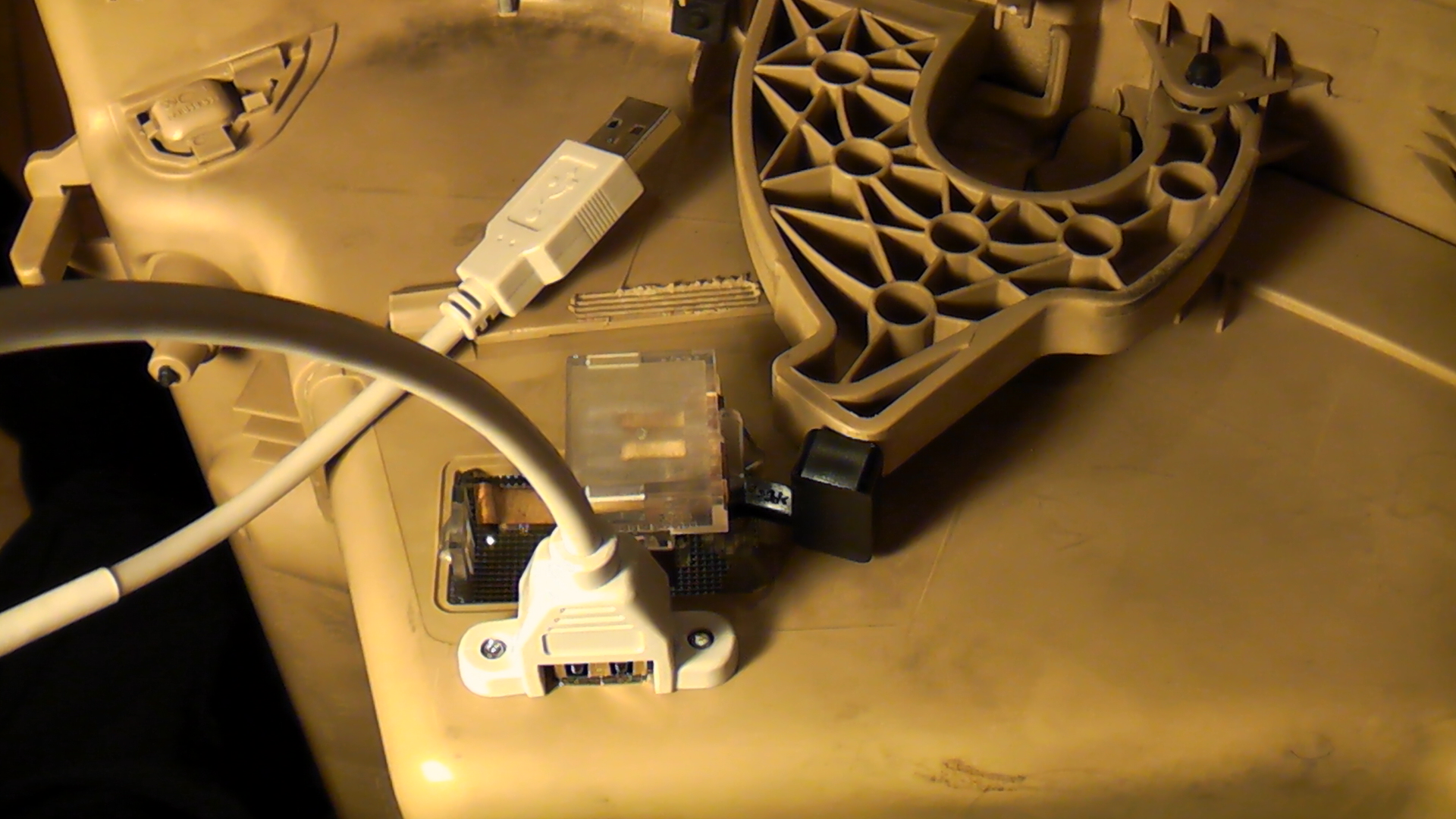

    Миниатюры Миниатюры Установка подголовников с мониторами+TID 7501-s1390001.jpg   Установка подголовников с мониторами+TID 7501-s1390004.jpg   Установка подголовников с мониторами+TID 7501-s1400013.jpg   Установка подголовников с мониторами+TID 7501-s1400006.jpg


  6. #6
    Туранчег
    Автор темы

    Re: Установка подголовников с мониторами+TID 7501

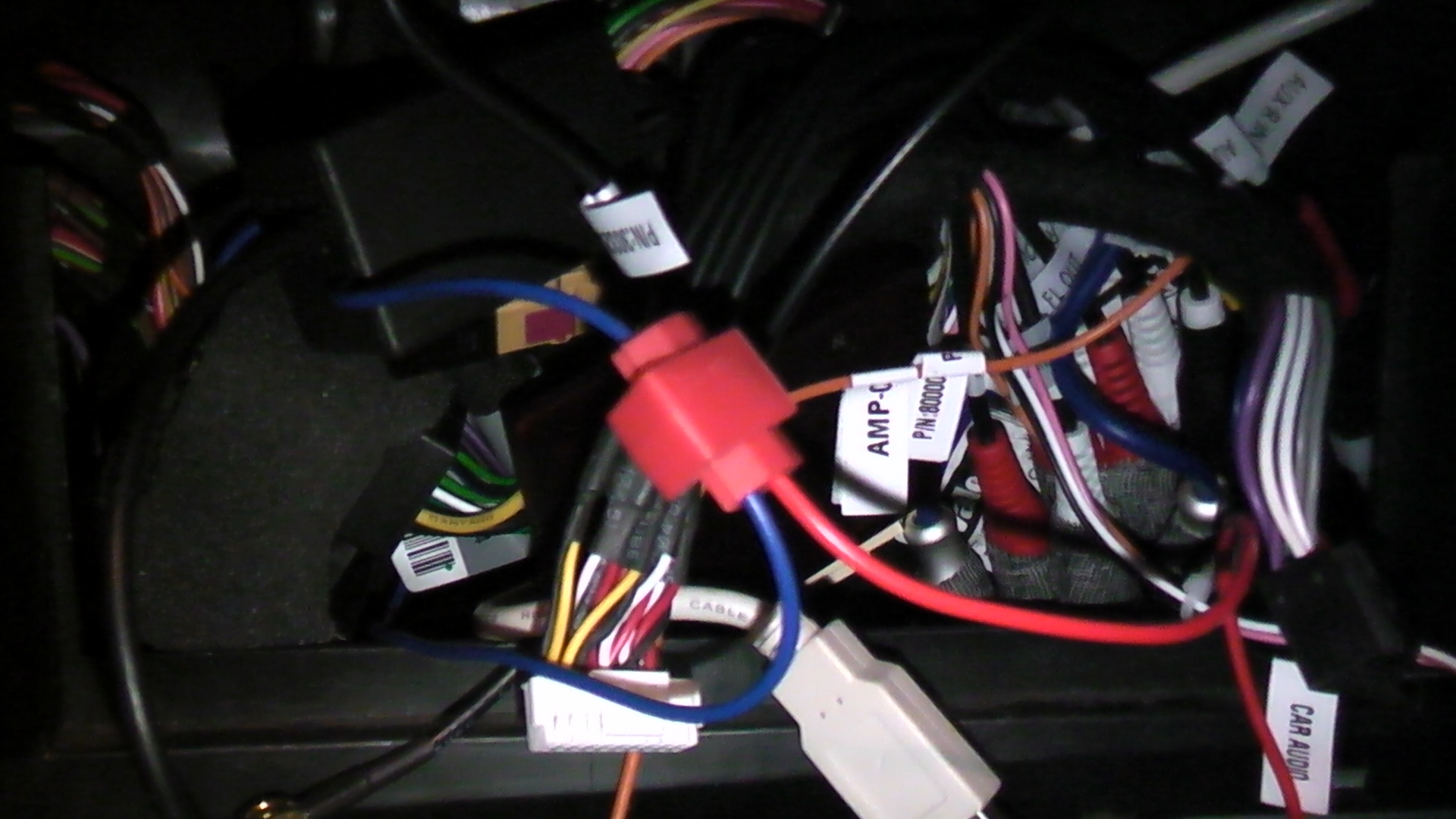

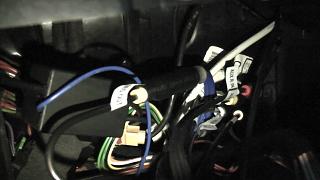

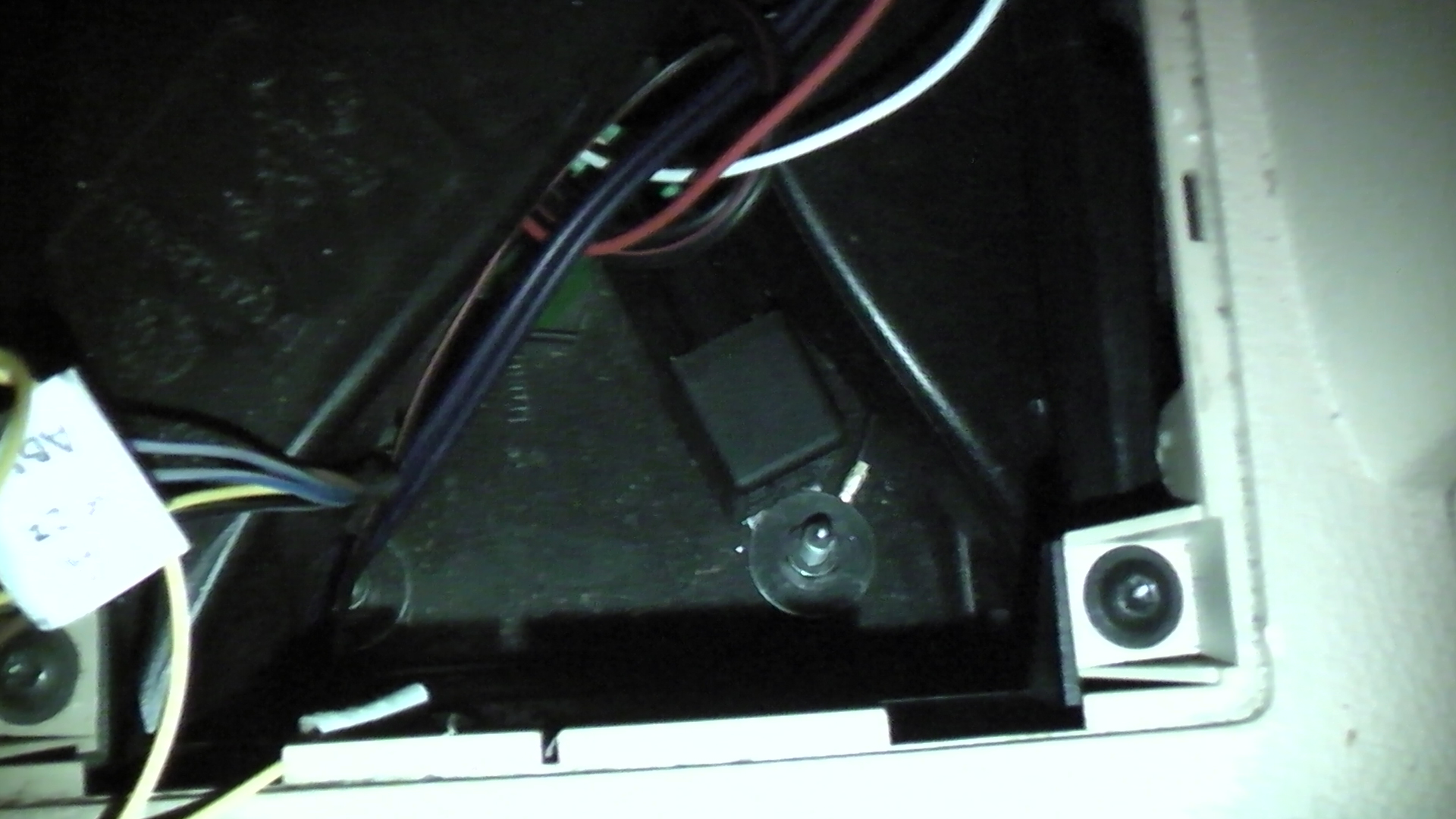

    После снятия декоративных накладок, демонтажа RCD 300 и вживления нового жгута от кЕтайца сложилось впечатление, что магнитолу ставить уже некуда. на самом деле, китайский жгут очень неудобен. переход с оригинального жгута на TID представляет собой коробку приблизительно 6*6 см. Ему нашлось место в дальнем левом нижнем углу ниши. Переходник входов-выходов занял правый дальний угол. Для удобства монтажа была демонтирована обналичка "бороды". Антена GPS установлена на двухсторонний скотч в правой части торпедо под стеклом. Имхо, ставить антену надо было по центру торпедо. Длины провода вполне хватит.

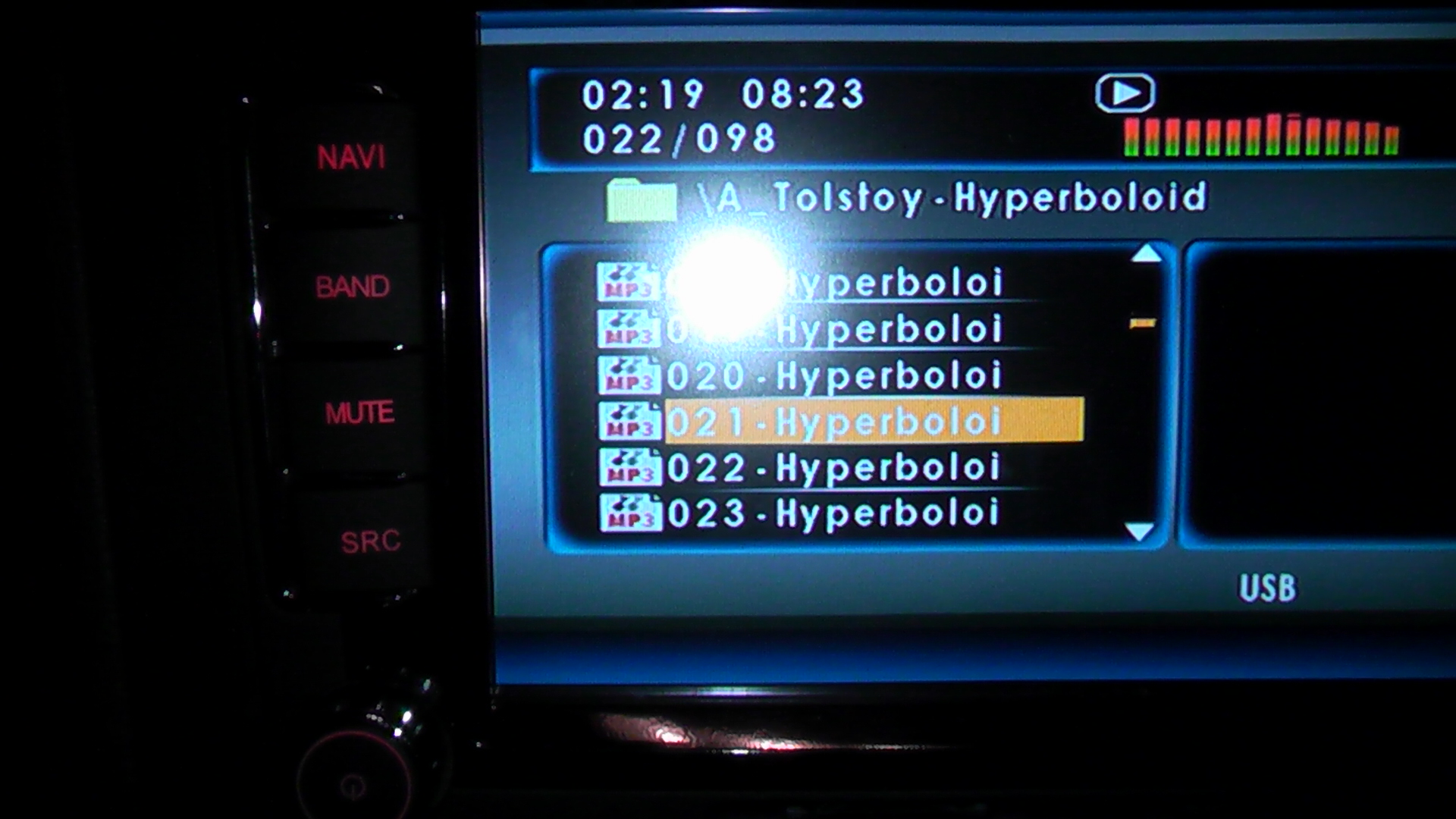

    Миниатюры Миниатюры Установка подголовников с мониторами+TID 7501-s1410010.jpg   Установка подголовников с мониторами+TID 7501-s1410011.jpg   Установка подголовников с мониторами+TID 7501-s1410007.jpg   Установка подголовников с мониторами+TID 7501-s1410008.jpg

    Установка подголовников с мониторами+TID 7501-s1410004.jpg

  7. #7
    Туранчег
    Автор темы

    Re: Установка подголовников с мониторами+TID 7501

    пордолжение следует...

  8. #8
    Madmax_ru
    Участник

    Re: Установка подголовников с мониторами+TID 7501

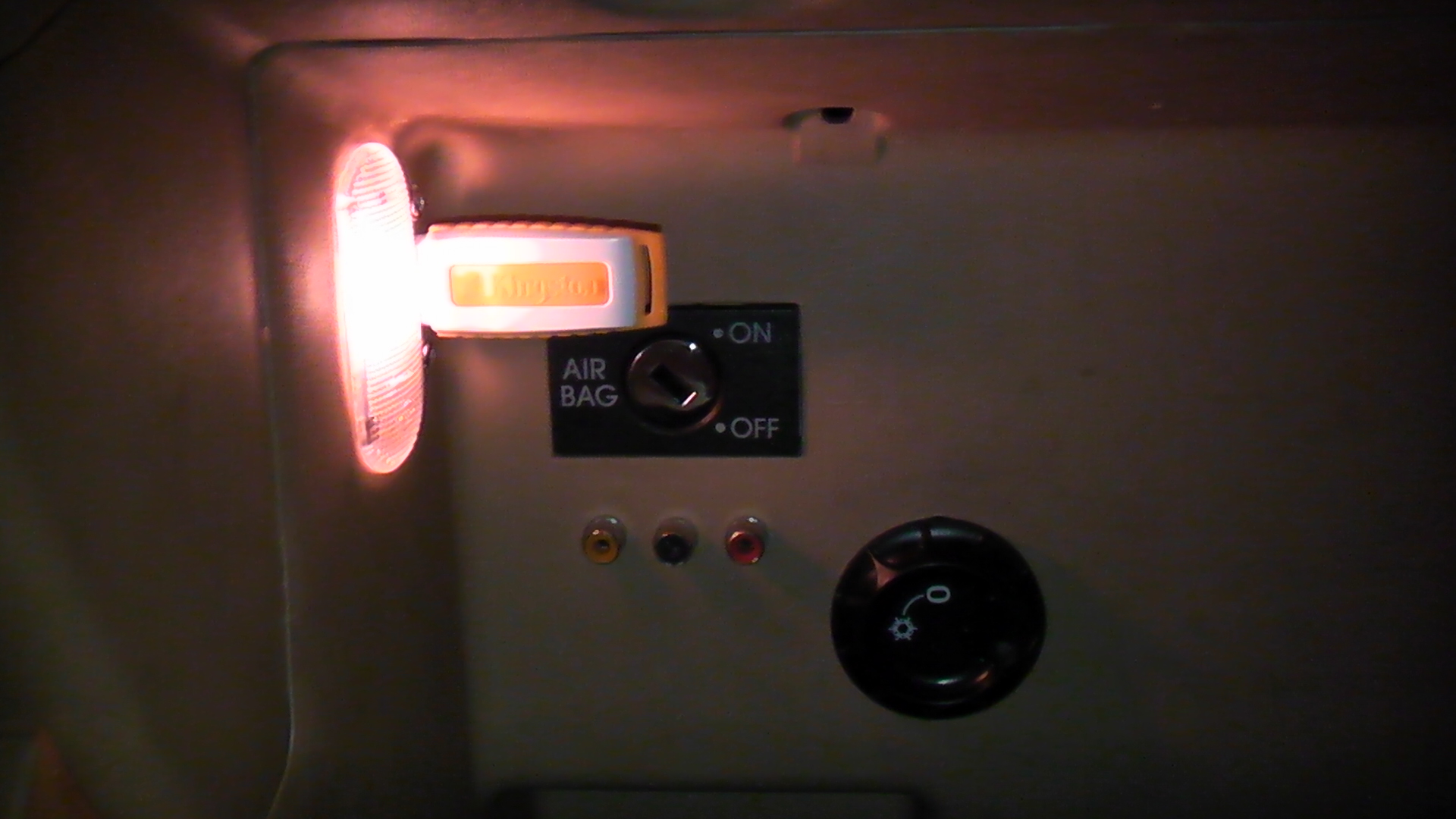

    Фото не очень, но вроде культурно в бардачке вышло
