  1. #321
    SuvorovMak
    Участник
    Ребята, а где вы протягиваете провод из моторного отсека к телестарту? Сегодня часа два промучился, так и не нашел.

  2. #322
    mikola.w
    Участник
    Цитата Сообщение от SuvorovMak Посмотреть сообщение
    Ребята, а где вы протягиваете провод из моторного отсека к телестарту? Сегодня часа два промучился, так и не нашел.
    В ногах пассажира , снимаешь пыльник под бардачком и увидишь справа вверху. Сегодня только протягивал провод.
    Знатоки откуда можно взять плюс не отключающийся при постановке на охрану?

  3. #323
    morok
    Участник
    SuvorovMak, Чего не позвонил?

  4. #324
    SuvorovMak
    Участник
    Цитата Сообщение от mikola.w Посмотреть сообщение
    В ногах пассажира , снимаешь пыльник под бардачком и увидишь справа вверху.
    Спасибо, посмотрю. Надеюсь у меня на Альхамбре там тоже будет проход в моторный отсек.

  5. #325
    SuvorovMak
    Участник
    Цитата Сообщение от morok Посмотреть сообщение
    SuvorovMak, Чего не позвонил?

    Извиняюсь, не понял вопроса

  6. #326
    morok
    Участник
    SuvorovMak, Извини, обознался.

  7. #327
    SuvorovMak
    Участник
    Цитата Сообщение от mikola.w Посмотреть сообщение
    Знатоки откуда можно взять плюс не отключающийся при постановке на охрану?
    В этой теме посмотри 182 и 183 сообщения.

  8. #328
    serg_w
    Участник
    Цитата Сообщение от SuvorovMak Посмотреть сообщение
    Ребята, а где вы протягиваете провод из моторного отсека к телестарту? Сегодня часа два промучился, так и не нашел.
    А ты уверен, что тебе хватит только один провод? Может потом захочешь еще что-либо модернизировать.
    Я брал брал кабель, возможно сигнальный, мелкого сечения из 4-5 проводов. Кроме вывода 2(W-bus) использую вывод управления вентилятором салона и еще какую-то функцию. Забыл уже.
    Кабель тонкий, уложил аккуратно вдоль основного жгута проводки, мимо расширительного бачка ОЖ в направлении блока АБС. Рядом с ним есть сальник, через который проводка уходит в салон. Берешь любую проволоку и сгибаешь на конце петлю. Просовываешь ее сквозь сальник и вставляешь с обратной стороны провод. Тянешь в салон и ... Провод в салоне.

  9. #329
    mikola.w
    Участник
    Цитата Сообщение от SuvorovMak Посмотреть сообщение
    В этой теме посмотри 182 и 183 сообщения.
    Почитал про блок предохранителей, закупил малые и большие клеммы на всякий случай, почитал эльзу, опечалился, что переднюю панель разбирать надо. У меня не оказалось описания процедуры "Снять облицовку рычага селектора → 6-ступ. КП DSG 02E; Ремонтная группа34", наткнулся на отчёт форумчанина http://vwts.ru/forum/index.php?showt...&#entry1351173 , вопрос тем, кто снимал обшивку салона: можно ли снять обшивку над блоком предохранителей, не разбирая глобально ручку и консоль. Декоративная алюминиевая вставка у меня в эльзе не отражена... менять эльзу ?

  10. #330
    mikola.w
    Участник

    altox + webasto

    Сегодня окончательно подключил схему догреватель+Webasto ALTOX WBUS-4, хочу поделиться.

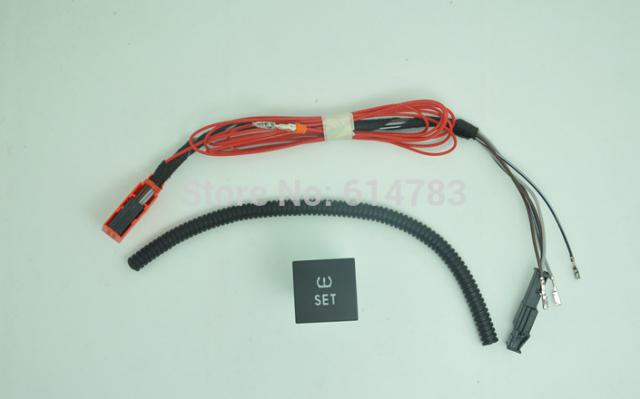

    Когда выбирал схему для старта, рассматривал Fancontrol Vag, Altox, поменять мозги вэбасто. Вариант в Altox мне понравился больше всего, ибо могу нет необходимости координально разбирать авто + есть возможность удалённого старта, так как машина не всегда в пределах зоны действия брелка. Почитав букварь по GSM модулю, пришёл к выводу, что для реализации мне понадобится ещё кнопка включения/индикации работы. Почитав деталировку нашего авто, нашёл подходящее - кнопка включения автоматического парктроника 1K0927122AREH (в кнопке в наличии все 6 пинов). Так как для кнопки необходимо было докупить ещё ответную фишку/разъём и пины, я поискал у китайцев подходящие мне провода, нашёл комплект для активации контроля давления в шинах
    56D 927 121
    все про телестарт telestart и дистанционное включение вебасто!-set.jpg
    В данном комплекте есть уже собранная ответная часть для кнопки, оговорюсь только что корпус разъёма отличается от того что мне был необходим, в полученном комплекте пришлось откусить 1 направляющее ребро.. на функционал, нисколько не повлияло.

    К сожалению работа по установке у меня растянулась на месяц, мог делать только по выходным
    1 Этап протянул провод из салона ко 2-му пину 8-пинового разъёма webasto. Процедуру снятия бампера описывать не буду, единственное с чем у меня была загвоздка - не сразу смог снять разъём с вэбасты. Нигде толком не написано как, спасибо morok, помог голосом. При снятии разъёма необходимо выступающий флажок потянуть легко на себя, разъём щёлкнет и с лёгкостью вынимается. Прилагаемый красный провод в китайском комплекте был проложен в разрезной гофре. Из салона через пыльник проводки под перчаточным ящиком справа, вдоль существующих магистралей.
    2 Этап - спаял схему с использованием компонентов китайской посылки
    решил следующие задачи:
    1 внедряемая кнопка подключена к проводке освещения приборов (при включении габаритов, кнопку видно)
    2 привёл на кнопку индикацию работы вэбасты (отдельный провод с altox)
    3 скомпоновал провода в жгуты, обмотал всё мохнатой изолентой, купленной у тех же китайцев, выглядит как родное.

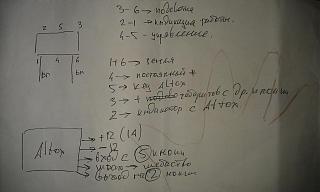

    собирал следующую схему:
    все про телестарт telestart и дистанционное включение вебасто!-imag1601.jpg

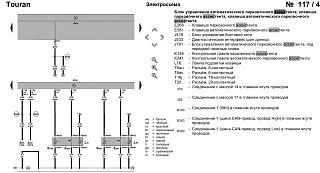

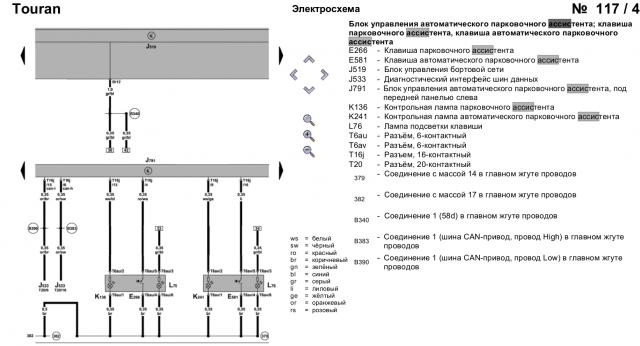

    оригинальная схема кнопки park assist
    все про телестарт telestart и дистанционное включение вебасто!-park_assist.jpg
    В купленном китайском комплекте провода были собраны таким образом, что подразумевалось подключение к уже существующим компонентам, я задействовал колодку (на фото чёрная) для подключения питания подсветки с соседней кнопки. С землёй получилось чуть сложнее, 1 и 6 пины соединил, колодку не задействовал, подключал к общему "-" схемы

    3 При выборе места для запитки схемы по совету форумчанина попытался зацепиться за контакты освещения перчаточного ящика, но при постановке на сигнализацию, напряжение пропадает. Решил вставить контакты в штатный блок предохранителей под рулём, купил контакты для большого и малого предохранителей N90684405, N90732603. При попытке воткнуть запаянный пин в блок предохранителей меня ждал большой облом. Малые пины крепятся внутри большой колодкой, снятие которой в моих условиях было весьма проблематичным, большие тоже зафиксированны и есть вероятность переломать содержимое при неумелом демонтаже. Буду весьма признателен, тому что расскажет как разобрать и вставить пин на штатное место. И итоге запитал вэбасту от нижнего ряда предохранителей, клемма приходящая на них никогда не отключается.


    в итоге я готов к зиме!


    оставшуюся кнопку отдам за недорого

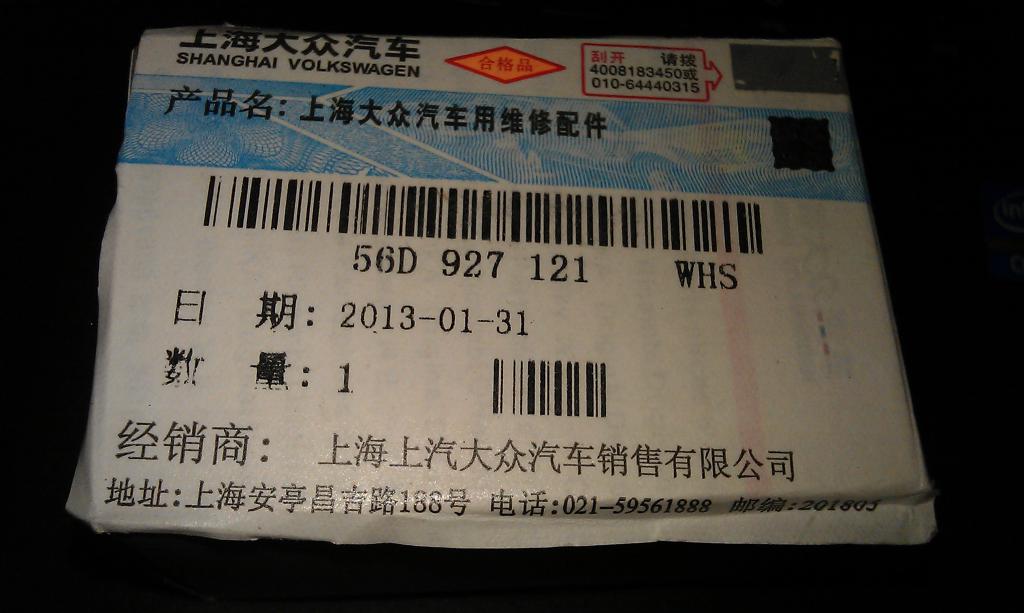

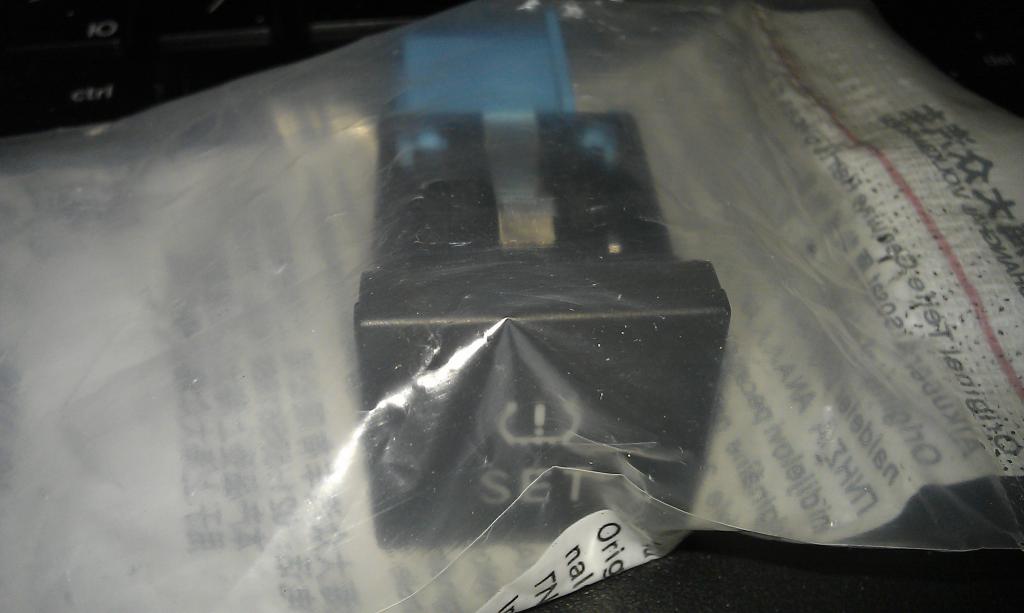

    все про телестарт telestart и дистанционное включение вебасто!-imag1599.jpgвсе про телестарт telestart и дистанционное включение вебасто!-imag1598.jpg
    Последний раз редактировалось mikola.w; 05.10.2014 в 17:17.
