Webasto, каналы адаптации

Страница 7 из 16 ПерваяПервая ... 56789 ... ПоследняяПоследняя
Показано с 61 по 70 из 156
  1. #1
    Миха
    Куратор

    Webasto, каналы адаптации

    В связи с тем, что у многих возникают вопросы и подчас есть вагком и руки с головой, решил выложить информацию по каналам адаптации. Информация не совсем полная(описание), но самое основное есть. У кого есть что добавить, то всегда пожалуйста.
    Значения в каналах адаптации для дополнительного и полноценного отопителя Webasto ТТV, тут же выкладываю заводские значения(от производителя).
    Блок № 18, вкладка адаптация, канал/значение/описание:


    001 — 113 /блокировка запуска отопителя по пониженному напряжению в сети. 11,3V – порог на отключение. То есть, если напряжение в бортовой сети ниже или в процессе работы отопителя упало ниже 11,3V, работа отопителя прекращаеться. По желанию клиента, можно установить порог ниже(например 10,5V), но нет ни какой гарантии, что напряжения хватит для прокрутки стартером и запуска двигателя.


    002 — 147/ изменение управления частоты вращения вентилятора камеры сгорания, т.е. подачи в камеру сгорания отопителя количества воздуха для регулирования СО2 в ОГ. 147 — это значение среднее у большинства. А так, при диагностике встречал и 145, и 147, и 149 и даже 165.
    Внимание - канал доступен для изменений только при работающем отопителе. В режиме регулируемая пауза и в неработающем состоянии отопителя канал не доступен.


    003 — 1/ условие отключения автономного отопителя после остановки мотора:
    значение 1 — продолжается работа отопителя, согласно настроенного времени работы
    значение 2 — сразу прекращается работа отопителя после остановки мотора, не зависимо от настроенного времени работы(значение доступно не на всех моделях)


    004 — 0/ канал адаптации пультов д/у, в настоящий момент не используется


    005 — 1 или 0/ адаптация радиоприемника Телестарт:
    значение 1 — установлен(Т90/Т91/Т100)
    значение 0 — отсутствует


    006 — 0/ запуск отопителя в режиме догревателя по сигналам каншины(дублируется в 032 канале):
    значение 1 — по сигналу от включения блока климата
    значение 0 — по сигналу от двигателя на дополнительный обогрев (напомню условие, температура окружающего воздуха ниже +5С)
    Канал больше интерес тем, у кого установлена панель климата с кнопкой ECON, поставив в этом канале значение 1, можно будет принудительно отключать запуск догревателя кнопкой ECON.


    007 — 1 / работа циркулярного насоса , при работе отопителя в режиме догревателя, для более быстрого прогрева ОЖ
    значение 1 - работает
    значение 0 - отключен


    008 — 250 / время контроля низкого напряжения в сети (величина напряжения заданна в 001 канале), если в течении 250 сек будет падение напряжения в сети ниже заданного значения, то отопитель отключится.



    009 - 30 / время работы отопителя в режиме предпускового отопителя. Единица измерения - минуты. Значение задается кратно 5 минутам. Поменять данное значение можно и без вагкома(васи), при условии, что установлена приборка МФА+(в ней можно задать время работы в меню управления отопителем).


    010 — 1 / работа циркулярного насоса в режиме автономного предпускового режима:
    значение 0 — максимальная частота вращения
    значение 1 — изменяемая, в зависимости от температуры ОЖ, то есть сам блок отопителя регулирует частоту вращения в зависимости от температуры ОЖ в отопителе.


    011 — 1 / установлен ли запорный топливный клапан:
    значение 1 — установлен (с 2007м/г)
    значение 0 — не установлен (с 2003 по 2006 м/г, а также TTV Vevo)


    012 — 88 / температура перехода отопителя в режим контролируемой паузы


    013 — 76 / температура старта отопителя из режима контролируемой паузы


    014 — 82 / температура перехода отопителя с полной на частичную нагрузку


    015 — 76 / температура перехода отопителя на полную нагрузку


    016 — 40 / температура включения блока климата на обогрев салона. Канал интересен тем, у кого установлен блок климата с кнопкой запуска отопителя. Можно регулировать значение, на основании которого при подогреве ОЖ отопителем автоматически включится блок климата. От себя рекомендую значение 50.


    017 — 30 /


    018 — 60 /


    019 — 3 /


    020 — 5 / время контроля высокого напряжения в сети, если в течении 5 сек на отопитель будет приходить напряжение выше +16V, отопитель отключится.



    021 — 30 /


    022 — 3 /


    024 — 450 /


    025 — 10 /


    026 — 600 /


    027 — 4 /


    028 — 1 / канал блокировки работы циркулярного насоса
    значение 1 - работа циркулярного насоса блокируется (например, при сбое горения или срыве пламени)
    значение 0 - работа циркулярного насоса не блокируется, вопреки блокировки работы отопителя


    029 — 1 / канал контроля блокировки работы циркулярного насоса
    значение 1 - контроль включен
    значение 0 - контроль отключен


    030 — 0 /канал для проверки подачи топлива дозирующим насосом. Значение измеряется в секундах. Например: ставим 30 и смотрим, сколько за 30 секунд дозирующий насос прокачает топлива.


    032 — 1 / запуск отопителя в режиме догревателя по сигналам каншины(дублируется в 006 канале):
    значение 1 — по сигналу от включения блока климата
    значение 0 — по сигналу от двигателя на дополнительный обогрев (напомню условие, температура окружающего воздуха ниже +5С)


    041 — 9984 / максимальная частота вращения циркулярного насоса


    042 — 0 / канал для разблокировки работы отопителя. При определенных неисправностях оборудования авто или самого отопителя и его компонентов, работа отопителя блокируеться. Чтобы его разблокировать и удалить ошибки, записанные в памяти блока, необходимо поставить значение 1 и сохранить. После разблокировки отопителя, значение 1 само автоматически измениться на значение 0.


    043 — 1 /канал наполнения контура топливопровода отопителя.
    значение 1 — топливопровод заполнен топливом. Если поставить значение 0, то будет постоянно висеть ошибка 02456 — отсутствует наполнение контура.


    044 — 12 /


    045 — 88 / значение максимальной температуры ОЖ при работе отопителя


    046 — 76 /температура перехода отопителя на полную нагрузку


    047 — 76 /температура старта отопителя в режиме догревателя из контролируемой паузы с переходом на полную нагрузку.


    048 — 84 / температура перехода отопителя в режиме догревателя с полной на частичную нагрузку


    049 — 88 / температура перехода отопителя в режиме догревателя в режим контролируемой паузы

    Некоторые каналы адаптации могут быть не доступны, это зависит от модельного года выпуска отопителя и самой машины.
    Последний раз редактировалось Миха; 22.01.2015 в 21:27.

  2. #61
    барс027
    Участник
    Алексей, этот канал дублирует включение печки салона по Кан-шине, и по аналогу на пине 8.
    Аналогично, как канал 9 - время работы Телестарта и аналогового управления по пину 3.

  3. #62
    Spike
    Участник

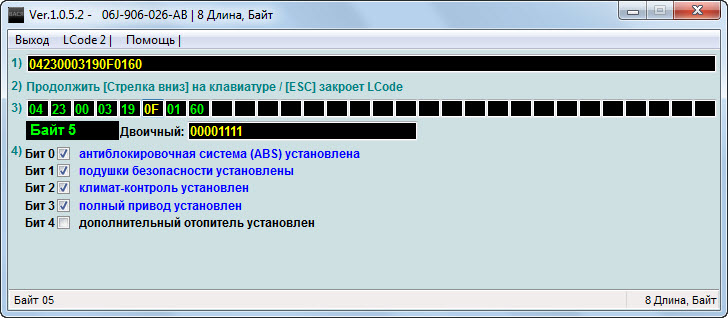

    Подскажите пожалуйста, нужно ли мне в 1-м блоке в 5-м байте ставить галку в 4-м бите? (дополнительный отопитель установлен)
    Я попробовал, но Вася говорит, что "вне диапазона" и параметр не записался.
    Может кто подскажет что там у а/м с отопителем/догревателем установленным с завода.
    Webasto, каналы адаптации-01-5-06j-906-026-ab.jpg
    П.С.: в моём случае это дооснащение отопителем ТТВево бензинового Тигуана.

    Цитата Сообщение от барс027 Посмотреть сообщение
    Алексей, этот канал дублирует включение печки салона по Кан-шине, и по аналогу на пине 8.
    В моём случае на пине 8 появляется плюс сразу как включается отопитель, когда пропадает толком так и не понял.
    Вообще об этом писал ранее в другой теме.

  4. #63
    Mishel
    Участник
    Цитата Сообщение от Spike Посмотреть сообщение
    Подскажите пожалуйста, нужно ли мне в 1-м блоке в 5-м байте ставить галку в 4-м бите? (дополнительный отопитель установлен)
    Я попробовал, но Вася говорит, что "вне диапазона" и параметр не записался.
    Может кто подскажет что там у а/м с отопителем/догревателем установленным с завода.
    Нажмите на изображение для увеличения.

Название:	01 Блок - Байт 5 - 06J-906-026-AB.jpg
Просмотров:	443
Размер:	84.0 Кб
ID:	30094
    П.С.: в моём случае это дооснащение отопителем ТТВево бензинового Тигуана.

    Поставь, но по опыту скажу что эта галка совсем погоды не делает...


    В моём случае на пине 8 появляется плюс сразу как включается отопитель, когда пропадает толком так и не понял.
    Вообще об этом писал ранее в другой теме.
    Поставь, но по опыту скажу что эта галка совсем погоды не делает...

  5. #64
    radiogerman
    Участник
    Цитата Сообщение от atolchev Посмотреть сообщение
    Скажите, а что разве без кнопки запуска на климате, он не включится?
    Влияет ли эта настройка на появление питания на пине №8?
    Спасибо
    тоже интересен этот момент - если догреватель запустился по команде от двигателя, то включится ли блок климата (без кнопки вебасты) по достижении заданной температуры?

  6. #65
    SMart
    Участник
    А в чем отличия 46 и 47 каналов адаптации? И там и там стоит 76 град...
    Ну и попутно.. 45 и 49 ? ( там по 88 стоит)..
    Последний раз редактировалось SMart; 15.12.2013 в 00:00.

  7. #66
    Spike
    Участник
    Цитата Сообщение от SMart Посмотреть сообщение
    А в чем отличия 46 и 47 каналов адаптации? И там и там стоит 76 град...
    Ну и попутно.. 45 и 49 ? ( там по 88 стоит)..
    а из описания каналов разве не понятна разница?

  8. #67
    SMart
    Участник
    Цитата Сообщение от Spike Посмотреть сообщение
    а из описания каналов разве не понятна разница?
    Нет...

    046 — 76 /температура перехода отопителя на полную нагрузку
    047 — 76 /температура старта отопителя в режиме догревателя из контролируемой паузы с переходом на полную нагрузку

    Эти оба параметра относятся к режиму "догреватель"
    И там и там... "переход на полную нагрузку" !
    Ну если в 047 вроде понятно... это переход из паузы обратно на полную нагрузку. (когда уже был нагрев и Вебаста находится в режиме "пауза")
    А вот 046... тоже переход на полную нагрузку.. ОТКУДА и КОГДА ?

    И про 48 и 49 (это тоже оба к режиму "догреватель")
    49 вроде тоже понятно, при 88 град догреватель переходит в контролируемую паузу, так?
    А что тогда в 48 канале... 88 град ? - максимальная температура... При этой температуре Вебаста что делаеть должна ?
    выключаться ? Или что ?...
    Ну что-бы проще... ЧТО будет делать догреватель, когда достигается Тож = 88 град ? По 49 каналу перейдет в паузу, а по 48-му ЧТО ? Там же тоже 88 стоит... И эти два действия должны быть выполнены одновременно !!
    Последний раз редактировалось SMart; 15.12.2013 в 15:18.

  9. #68
    барс027
    Участник
    SMart Ну и что не понятного ?
    Все каналы с 012 по 015 - касаемы отопителя в режиме "автономка" (предпусковик).
    Все каналы с 045 по 049 относятся к режиму "догревателя".
    Неужели нельзя увидеть логическую цепочку ?
    Где в 48 стоит 88 ? Там стоит 84, нагрелось ОЖ до этого градуса, и перешла в частичную нагрузку, и так до 88 градусов (канал 49), затем котёл ушёл в регулируемую паузу, как опустится до 76 (канал 46), снова котёл пойдёт на старт.

  10. #69
    SMart
    Участник
    Цитата Сообщение от барс027 Посмотреть сообщение
    SMart Ну и что не понятного ?
    Все каналы с 012 по 015 - касаемы отопителя в режиме "автономка" (предпусковик).
    Все каналы с 045 по 049 относятся к режиму "догревателя".
    Неужели нельзя увидеть логическую цепочку ?
    Где в 48 стоит 88 ? Там стоит 84, нагрелось ОЖ до этого градуса, и перешла в частичную нагрузку, и так до 88 градусов (канал 49), затем котёл ушёл в регулируемую паузу, как опустится до 76 (канал 46), снова котёл пойдёт на старт.
    Спасибо ! да.. про 88 град в 48-м канале, это моя ошибка.. Там 84... все логично.
    А канал 47 ?? что даёт ? Отличия 47 от 46 ? (и там и там по 76 град и там и там.."переход на полную загрузку")
    Последний раз редактировалось SMart; 15.12.2013 в 15:58.

  11. #70
    барс027
    Участник
    Можно мотор завести, после того как заглушил и в магазин сбегал. Если темпер будет 76 или ниже, котёл стартанёт, канал 46.
    Если мотор не глушить, он прогреет до 88 градусов, и выключится, стартанёт когда темпер опустится опять же до 76 градусов, канал 47.
    76 градусов - это заводской параметр старта котла при любом раскладе, НО, настройки гибкие, и ты можешь поменять эти значения для каждого из двух режимав (старт и регулируемая пауза) так, как тебе нравится.
    Не помню точно, но у бенза или ВЕВО, старт в каком то режиме по умолчанию при 65 градусах, надо посмотреть на форуме, сам логи когда то выкладывал.
