установка редуктора bigas-ri27-w

намучившись с заменами мембран на редуктор teleflex , было решено поменять редуктор . Выбор пал на - BIGAS RI27-W . хочу заметить что данный редуктор подходит только для замены teleflex gfi p125-100 ( c мембранной ) для двигателя bsx .

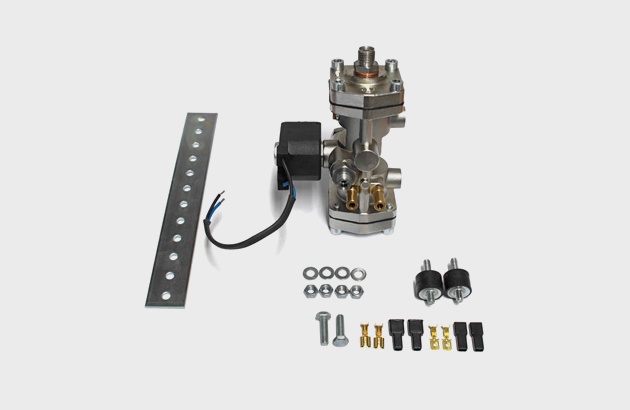

вот такой комплект я получил от производителя ... на фото виден профиль из нержавеющей стали . размер в мм 190*30*2 . так как профиль один , а вес редуктора 1,8 кг , есть вероятность горизонтального раскачивания ,, пациента ,, и при этом будет биение об датчик давления ( см. фото № 8 )

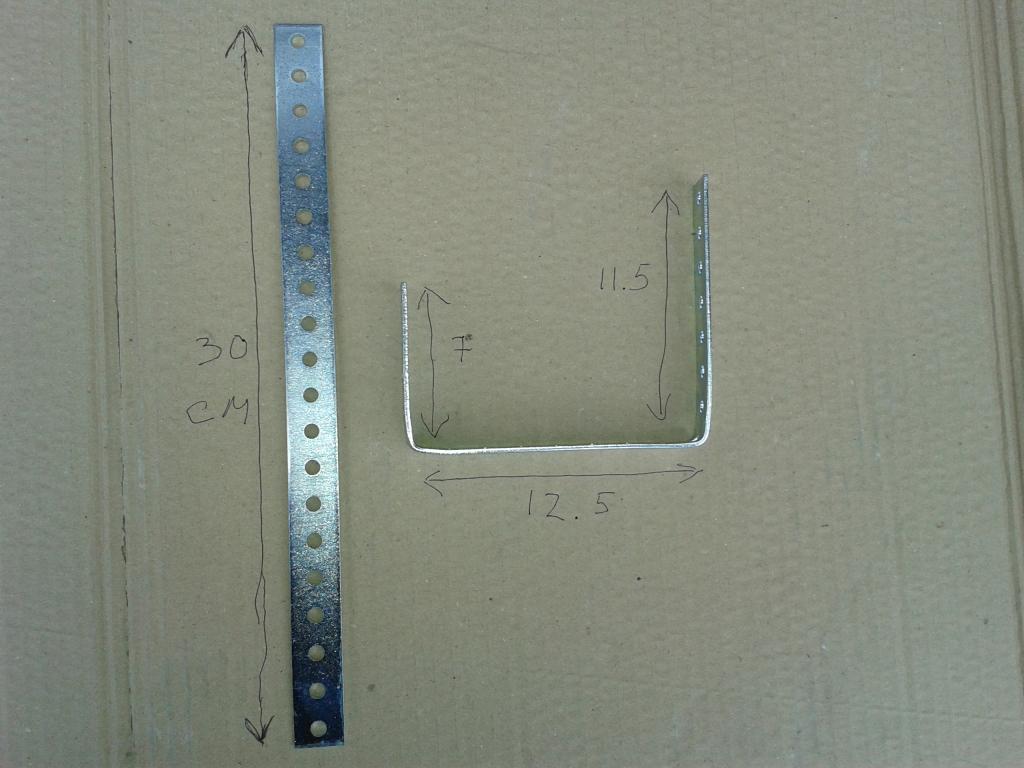

приобрёл два профиля . размер в мм 300*20*2 . придал форму ( размеры в см ) для удобного крепления редуктора




что бы не играться с тестером , которого у меня нет , решил подсоединить провода по принципу старой катушки . единица(1) , синий провод , минус(-) . двойка(2) , чёрный провод , плюс(+)

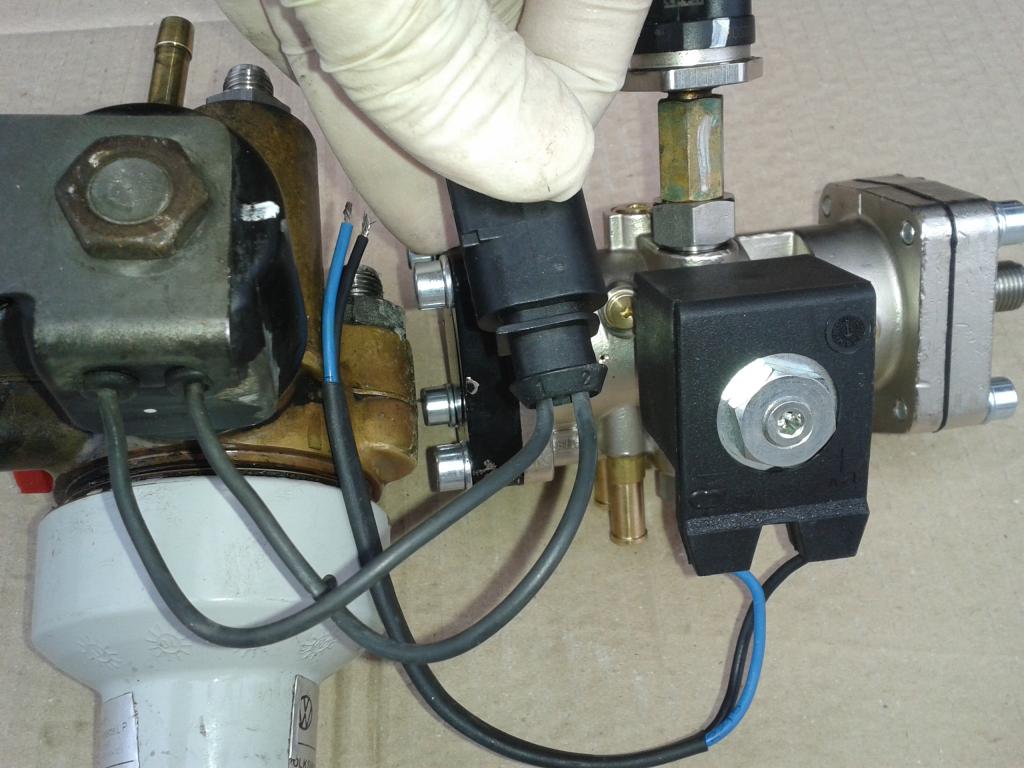

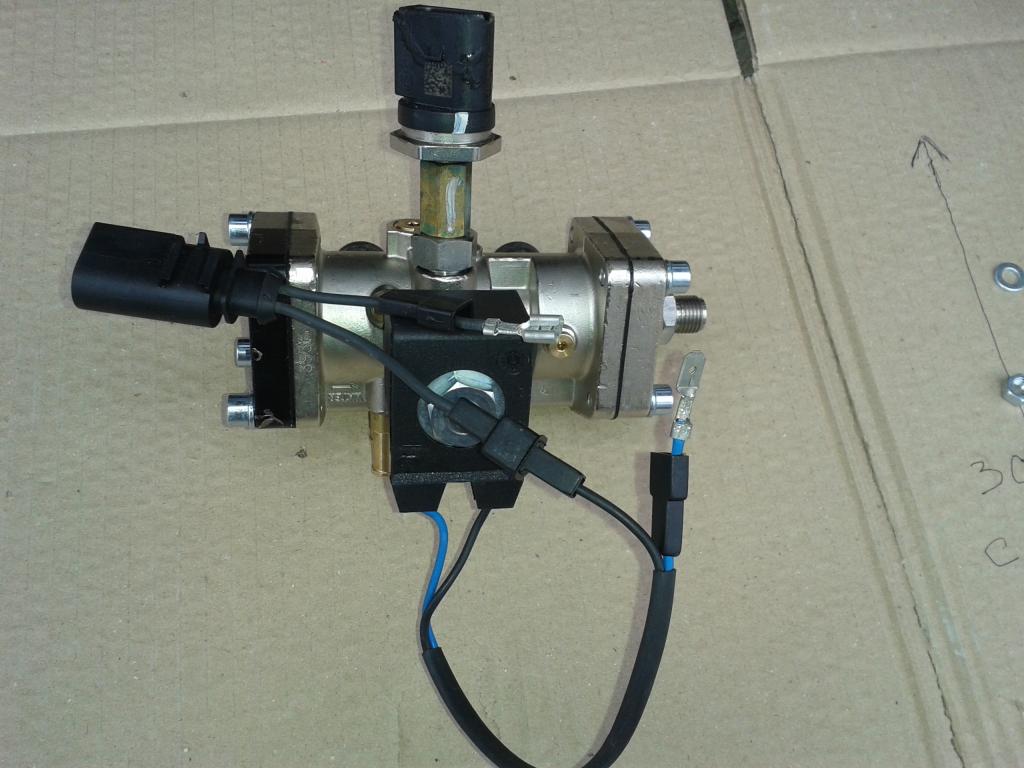

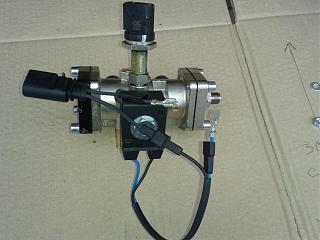

закрепляем накидные клеммы и соединяем . в комплект нового редуктора не входит датчик давления , снимаем его с teleflex-а и устанавливаем на bigas

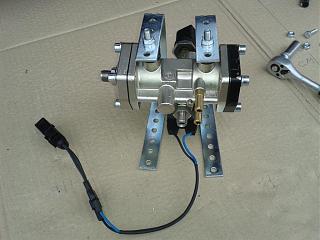

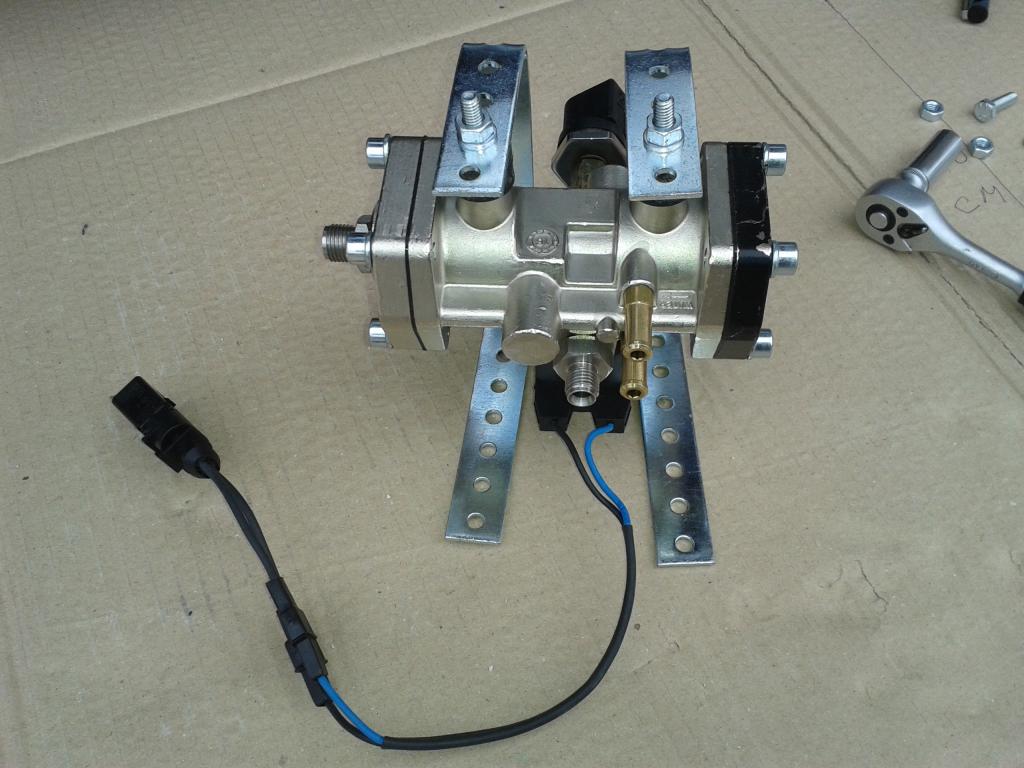

собираем профиля c редуктором

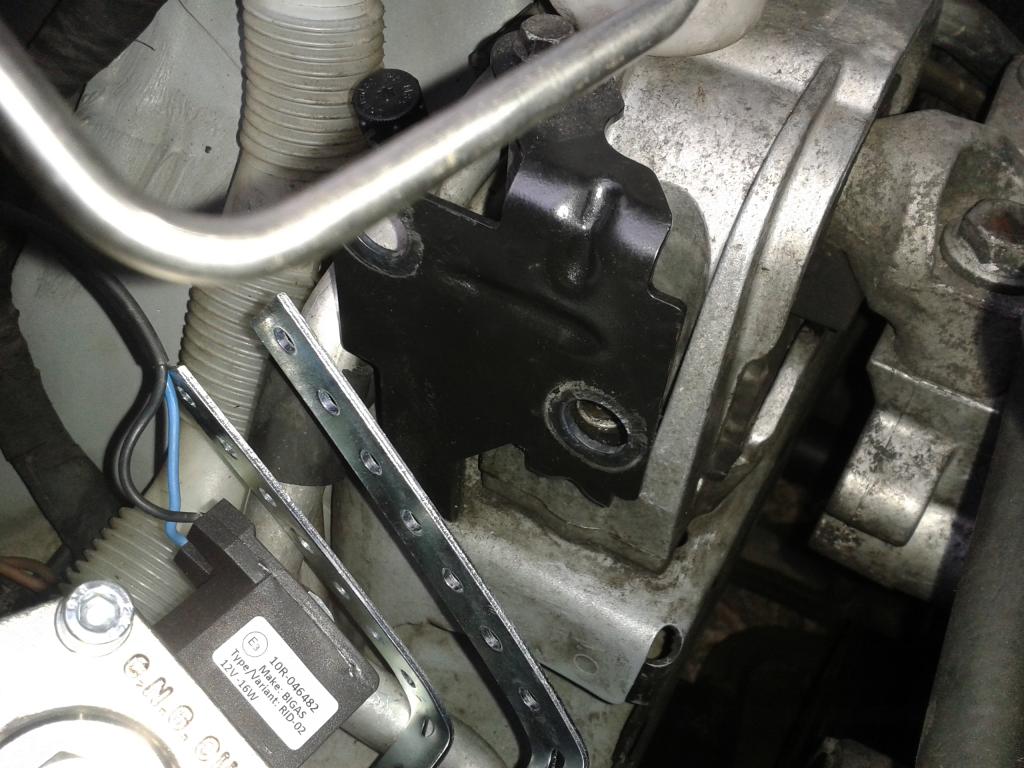

подключаем разъёмы датчика давления . устанавливаем на кронштейн от старого редуктора , предварительно сняв резинки . чрезмерная амортизация приводит к вибрации

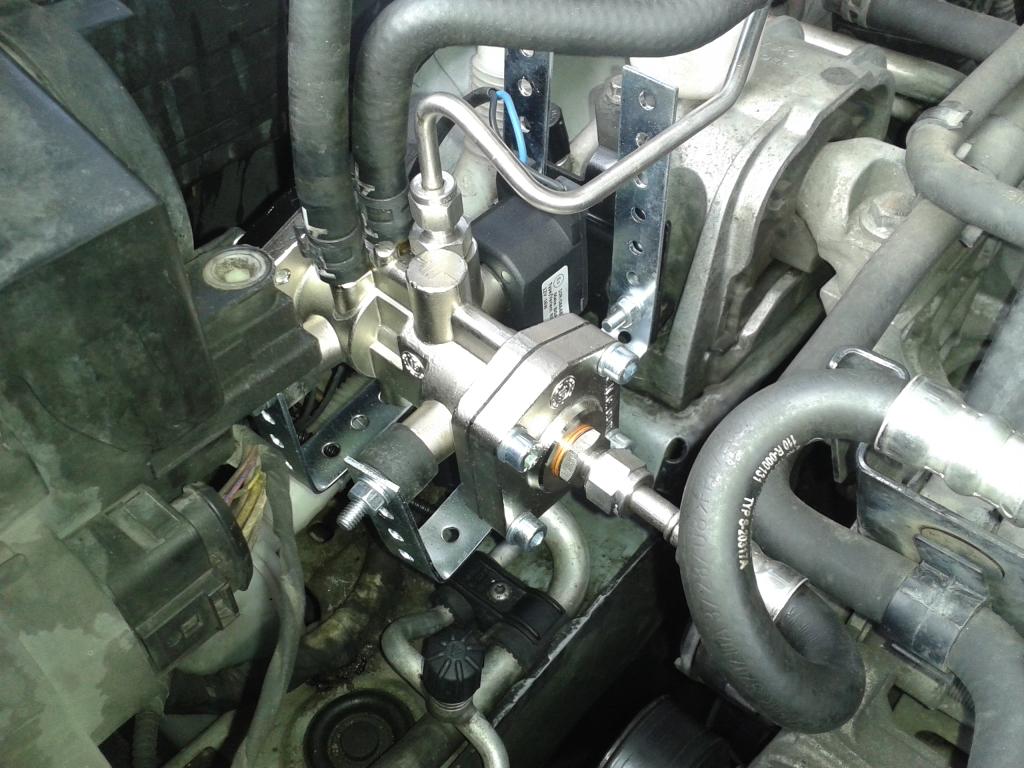

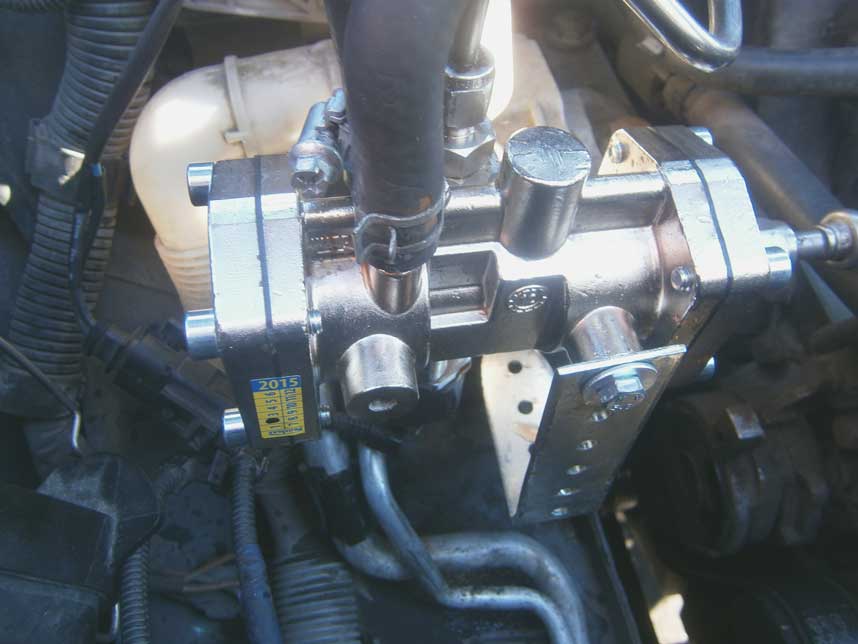

вот так красиво смотрится в сборе . трубка высокого давления не деформируется . шланг низкого давления не перегибается

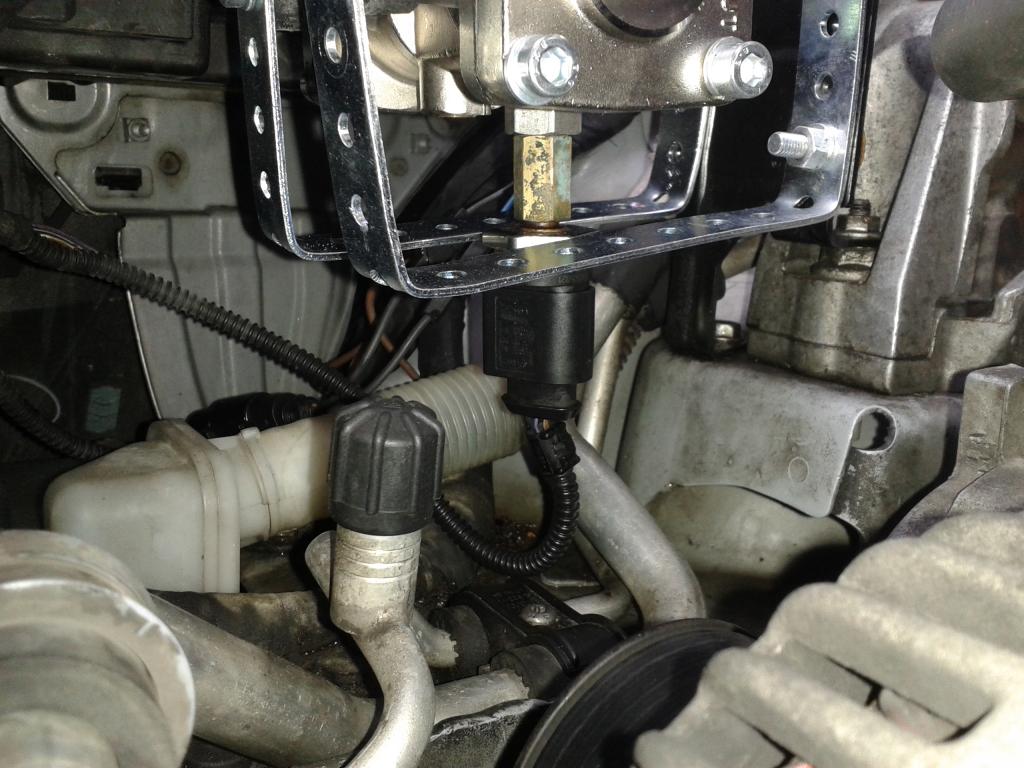

вид снизу . устанавливаем редуктор так что бы не перегибался провод датчика давления

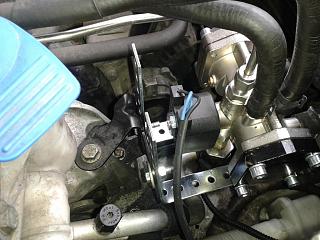

вид сзади

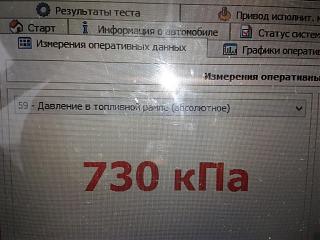

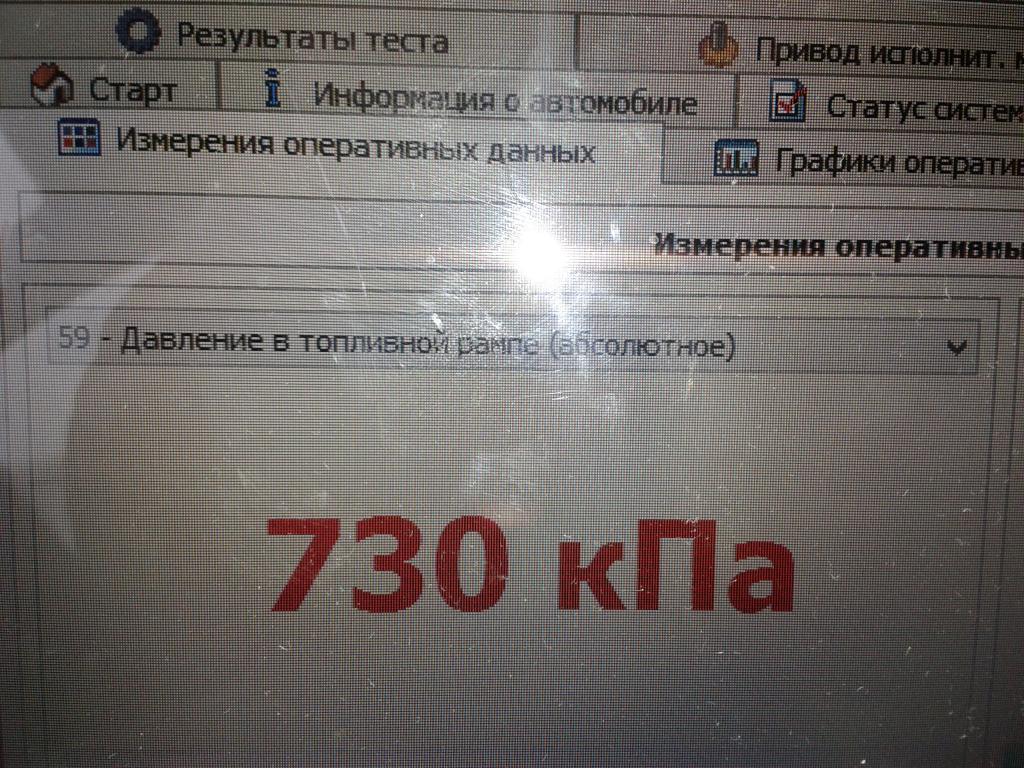

абсолютное давление в топливной рампе




уверенная работа редуктора в течении трёх дней . утром переход на метан на 30-ти гр .


если при просмотре отчёта почувствовали запах метана , не пугайтесь , фоткал на teleflex с повреждённой мембранной ....

Как по мне, так высоковато давление

MaxFactor, Макс, читай внимательно - давление Абсолютное!
Александр, не раскрыта тема трубок ОЖ. Вроде всё гут, но вдруг есть "подводные камни"?
И про ремкомплекты на этот редуктор расскажи.

Сообщение от Sanya64

Макс, читай внимательно - давление Абсолютное!

В смысле?
Это ж не в баллонах, это ж в рампе. 7.3 имхо - многовато, 6.2-6.4 на полных баллонах - само то.

Сообщение от Sanya64

Александр, не раскрыта тема трубок ОЖ. Вроде всё гут, но вдруг есть "подводные камни"?
И про ремкомплекты на этот редуктор расскажи.

трубки ож - с хомутами надо быть осторожней . я раз 5 снимал телефлекс и в итоге сломал хомуты , но о.д. мне подарил новые . трубка что подлиннее со стороны фары , та что по короче со стороны катушки редуктора .
ремкомплекты на ri27 пока не наблюдал , но буду искать .

Сообщение от MaxFactor

В смысле?
Это ж не в баллонах, это ж в рампе.

А какая разница?
Вспоминаем физику 6 класс - чем отличается Абсолютное давление от Избыточного.
И тогда не будет

Сообщение от MaxFactor

имхо - многовато

Sanya64, мне тут подсказали что бронзовая часть датчика давления это удлинитель . так полагаю что можно и без удлинителя установить датчик . резьба одинаковая ?
если рассматривать вариант установки датчика через уголок , то тут надо поиграть с правильным размером уголка .

Сообщение от Sanya64

А какая разница?

Разница в том, что в баллонах 200 атм, а в рампе 6.

Сообщение от MaxFactor

Разница в том, что в баллонах 200 атм, а в рампе 6.

И там и там давление, избыточное. Абсолютное = избыточное + атмосферное (~1,01 кгс/см2).

- - - Добавлено - - -

Сообщение от crazyyy

резьба одинаковая ?

Не помню. Но по идее должна быть одинаковая.

Сообщение от crazyyy

профиль из нержавеющей стали . размер в мм 190*30*2 . так как профиль один , а вес редуктора 1,8 кг , есть вероятность горизонтального раскачивания ,, пациента ,,

Сообщение от crazyyy

приобрёл два профиля

Мудрое решение, хотя спецы ставят на один- http://profigas.ua/servis-gbo/idealnaya-sovmestimost
