Свернула зеркало. Починю или замена?

Страница 2 из 7 ПерваяПервая 1234 ... ПоследняяПоследняя
Показано с 11 по 20 из 61
  1. #11
    Vairuotojas
    Участник

    Re: Свернула зеркало. Починю или замена?

    Цитата Сообщение от Finessa
    Насколько я знаю, сварка по люминию - дело не самое простое....(
    При наличии аргонной сварки и специального оснащения - дело далеко не самое сложное.
    В начале 90-х я работал в подсобном производстве обычного колхоза (в Литве). Мы уже тогда сваривали алюминий без проблем. Но это было еще "до войны" и вообще в прошлом веке.
    А уж сегодня..!

  2. #12
    Finessa
    Автор темы

    Re: Свернула зеркало. Починю или замена?

    да, аргон. я не думаю, что будет возможно восстановить, хотя, чем черт не шутит. интересна сама возможность, как мы понимаем)))... разберу зеркало - разберемся все вместе ))))
    а так, у меня на новую машину полная страховка....

  3. #13
    wimial
    Участник

    Re: Свернула зеркало. Починю или замена?

    Цитата Сообщение от Vairuotojas
    Цитата Сообщение от Finessa
    Насколько я знаю, сварка по люминию - дело не самое простое....(
    При наличии аргонной сварки и специального оснащения - дело далеко не самое сложное.
    В начале 90-х я работал в подсобном производстве обычного колхоза (в Литве). Мы уже тогда сваривали алюминий без проблем. Но это было еще "до войны" и вообще в прошлом веке.
    А уж сегодня..!
    Чистый Al варится легко, а сплавы с Zn, Mg отравляют процесс сварки, а также и жабры сварщика и вердикт сварщика в Москве - сплав не варится.

  4. #14
    Finessa
    Автор темы

    Re: Свернула зеркало. Починю или замена?

    Перенесу в эту тему и очень надеюсь на ваши советы.
    Буду признательна, за информационную помощь в замене зеркала. Мотоциклист свернул правое зеркало. кожух и зеркальный элемент не пострадали. купила деталь, теперь надо поменять, вдруг, у кого-нибудь есть схема из эльзы-этки о замене зеркала? допольнительно интересует, каким образом снять зеркальный элемент с существующего? просто отверткой выковырнуть или есть хитрости? и как снять кожух с существующего? просто отверткой или о5 есть ноухау?...
    ну и последний вопрос для знающих... щас смотрю на деталь, она у меня в руках не складывается. почему? транспортировочные болты где-то? или там при постановке кожуха отжимает какой-либо стопор?
    Заранее спасибо за советы!
    С уважением,

  5. #15
    Ром и к
    Супер-модератор

    Re: Свернула зеркало. Починю или замена?

    Как снять зеркало , просто аккуратно поддеть: http://www.mytouran.de/html/spiegelblinker.html
    Эльзы нету, ждем того у кого есть.))

  6. #16
    morok
    Участник

    Re: Свернула зеркало. Починю или замена?

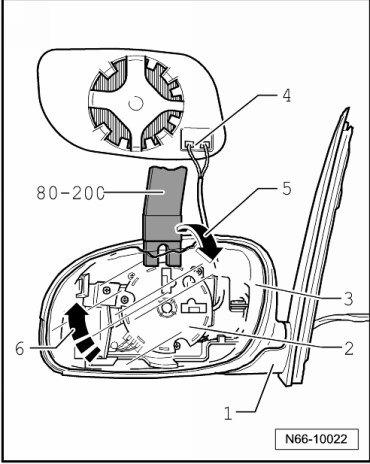

    Снятие зеркального элемента

    – Заклеить края корпуса -1- клейкой лентой на текстильной основе для защиты лакокрасочного покрытия.
    – Вдавить зеркальное стекло -3- внизу в корпус зеркала.
    – Отжать стекло зеркала -3- с помощью отжымного рычага -80-200- из держателя -5- и корпуса -1--стрелка 5-.
    – Повернуть стекло -3- вверх -стрелка 6- и отсоединить контакты -4- обогрева зеркала на обратной стороне стекла.

    Установка
    – Соединить штепсельные контакты обогрева на стекле зеркала.
    – Запрессовать стекло по центру на держатель в корпусе.
    – При фиксации должен быть слышен щелчок.
    l В заключение провести проверку работы.
    [attachment=4:2vm6ieqm]N66-10022.png[/attachment:2vm6ieqm]

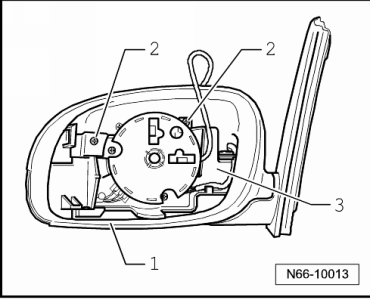

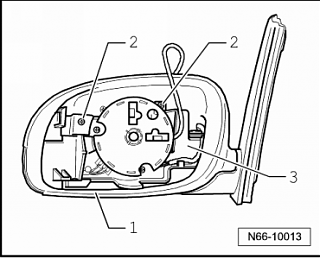

    Снятие корпуса

    – Для упрощения монтажа откинуть зеркало вперед.
    – Выкрутить два винта -2-.
    – После этого снять корпус зеркала -1- с кронштейна -3- вверх.
    [attachment=3:2vm6ieqm]N66-10013.png[/attachment:2vm6ieqm]

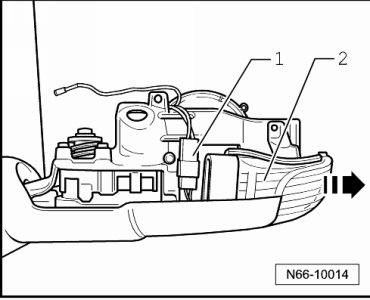

    Снятие указателей поворота

    – Отсоединить разъем -1-.
    – Снять указатель поворота -2- в -направлении стрелки-.
    [attachment=2:2vm6ieqm]N66-10014.png[/attachment:2vm6ieqm]

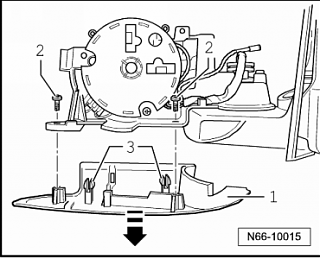

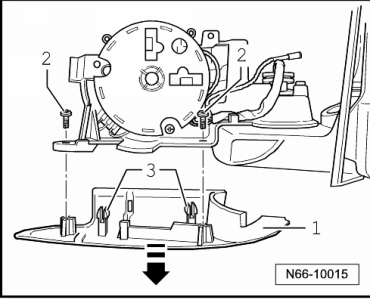

    Снятие монтажного элемента

    – Выкрутить два винта -2-.
    – Снять монтажный элемент -1- в -направлении стрелки-.
    [attachment=1:2vm6ieqm]N66-10015.png[/attachment:2vm6ieqm]

    Снятие наружного зеркала

    – Снять обшивку передней двери со стороны водителя → Внутренние арматурные работы; Группа ремонта70

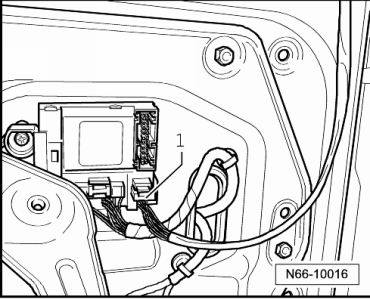

    – Отсоединить разъем -1- наружного зеркала заднего вида. [attachment=0:2vm6ieqm]N66-10016.png[/attachment:2vm6ieqm]


    – Выкрутить болты -1-.
    – Снять зеркало заднего вида и вывести провод через отверстие.
    Миниатюры Миниатюры Свернула зеркало. Починю или замена?-n66-10022.png   Свернула зеркало. Починю или замена?-n66-10013.png   Свернула зеркало. Починю или замена?-n66-10014.png   Свернула зеркало. Починю или замена?-n66-10015.png

    Свернула зеркало. Починю или замена?-n66-10016.png

  7. #17
    morok
    Участник

    Re: Свернула зеркало. Починю или замена?

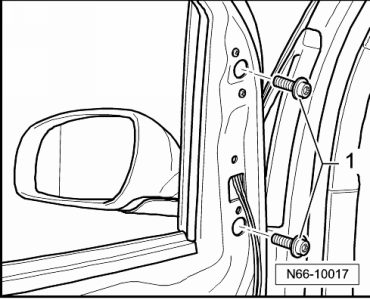

    – Выкрутить болты -1-.
    – Снять зеркало заднего вида и вывести провод через отверстие.
    [attachment=1:17iq991r]N66-10017.png[/attachment:17iq991r]

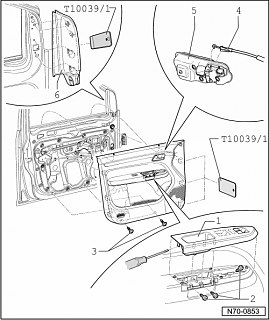

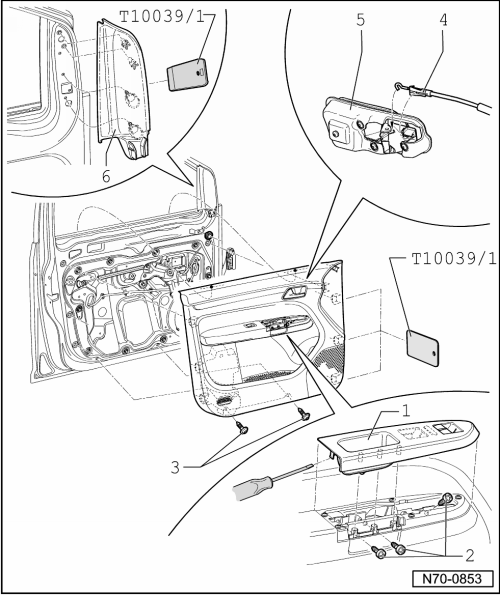

    Снятие обивки двери
    – Выключить зажигание.

    – Нажать небольшой отверткой фиксатор верхней части обивки рукоятки -1- и вытащить обивку рукоятки из обивки двери.
    – Отсоединить электропроводку от верхней части обивки рукоятки.
    – Выкрутить три винта -2- (4 Нм).
    – Выкрутить два винта -3- (2 Нм).
    – Извлечь из зажимов обивку двери в области креплений при помощи клина -T10039/1-.
    – Вытянуть обивку двери вертикально вверх и, таким образом, снять обивку двери с двери.
    – Отсоединить электропроводку обивки двери от блока управления двери.
    – Извлечь гофрированную манжету -4- через проём внутренней ручки двери -5-.
    – Извлечь из зажимов крышку -6- в области креплений при помощи клина -T10039/1-.

    [attachment=0:17iq991r]N70-0853.png[/attachment:17iq991r]
    Миниатюры Миниатюры Свернула зеркало. Починю или замена?-n66-10017.png   Свернула зеркало. Починю или замена?-n70-0853.png

  8. #18
    Finessa
    Автор темы

    Re: Свернула зеркало. Починю или замена?

    Ром и к, morok, благодарю!
    сегодня все поменяла практически в соответствии со схемами. есть небольшие отличия.
    1. зеркальный элемент просто отколупывается. провода на подогрев были очень плотно прижаты, долго возились, пока их сняли с разъемов.
    2. кожух зеркала откручивать уже не надо. он стоит на 4-х защелках. их изнутри зеркала отжала отверткой и сняла кожух.
    3. обшивка правой двери на туране 2011 крепится 4 болтами. 2 в ручке, 2 снизу. ну, и, конечно, 6-7 клипс изнутри. очень большое усилие пришлось прикладывать, чтоб отсоединить обшивку от металла. ОЧЕНЬ сильно тянули, думали, даже, что где-то винт не открутили.
    4. тягу замка сняли, а разъем на стеклоподъемник не стали отсоединять. так, обшивку прислонили к двери и возились уже с зеркалом.
    5. накладка, закрывающая болты зеркала - на 2-х направляющих и 2-х клипсах. просто отжимается и снимается.
    6. кронштейн зеркала, как и указано, крепится на 2-х болтах, вывинтили. разъем зеркала отсоединили (там надо красненькую пластмасску вытянуть, тогда разъем снимится).
    7. поставили новую деталь, все собрали в обратном порядке. единственный момент, не учли, что обшивку надо слегка сверху нацепить, а потом клипсы защелкивать. а мы прилепили прям горизонтально, клипсы забили, так обшивка сверху зазоры поимела... сняли второй раз, поставили правильно. Вся работка со всеми непонятками заняла час... но, второй раз, это время, конечно, сократится вдвое, как минимум. просто если есть экспириенс, то многое упрощается.
    С уважением,

  9. #19
    wimial
    Участник

    Re: Свернула зеркало. Починю или замена?

    Finessa прислала корпус зеркала. Вскрытие показало, что сломаны два фиксатора центральной консоли. Она соединяет поворотную часть и несущий кронштейн через пружину, которая плотно поджимает плоскости поворота зеркала

    Фотографии вставились не в том порядке sorri
    http://www.touran-club.ru/albums/id2598/539/
    Последний раз редактировалось wimial; 29.09.2013 в 03:42. Причина: Подправил

  10. #20
    morok
    Участник

    Re: Свернула зеркало. Починю или замена?

    Вах!
