    нашел описание - Блок управления бортовой сети J519 http://vwts.ru/forum/index.php?showtopic=118725&st=0
    главное что искал
    Распиновка разъемов блока:

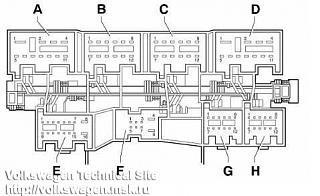

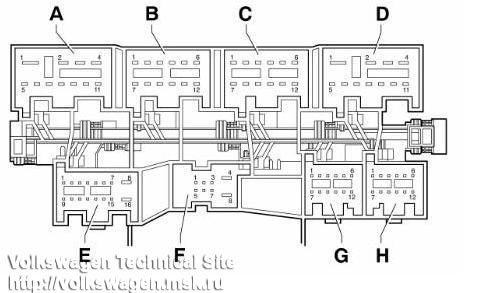

    Освещение пространства для ног.-118725_02.jpg

    Скрытый текст



    Штекер А (11-контактныи)
    Контакт 1: Клемма 30 правая
    Контакт 2: Правая лампа ближнего света
    Контакт 3: Правая лампа дальнего света
    Контакт 4: Правая противотуманная фара
    Контакт 5: свободно
    Контакт 6: Переднии сигнал поворота справа
    Контакт 7: Лампа левои фары стояночного света
    Контакт 8: Боковои сигнал поворота слева
    Контакт 9: Клемма 31 левая
    Контакт 10: Реле топливного насоса
    Контакт 11: Клемма 50, реле


    Штекер В (12-контактныи)
    Контакт 1: Правыи фонарь заднего хода
    Контакт 2: свободно
    Контакт 3: Датчик освещенности, электропитание
    Контакт 4: Левая противотуманная фара
    Контакт 5: Правыи стоп-сигнал
    Контакт 6: свободно
    Контакт 7: Подсветка пространства для ног
    Контакт 8: свободно
    Контакт 9: Правыи фонарь стояночного огня
    Контакт 10: Заднии правыи указатель поворота
    Контакт 11: Освещение салона
    Контакт 12: клемма 58s


    Штекер С (12-контактныи)
    Контакт 1: Выключение подогрева сидении
    Контакт 2: Левыи стоп-сигнал
    Контакт 3: свободно
    Контакт 4: Светодиод функции Coming Home
    Контакт 5: свободно
    Контакт 6: свободно
    Контакт 7: свободно
    Контакт 8: Лампа освещения номерного знака
    Контакт 9: Центральныи стоп-сигнал
    Контакт 10: Левыи фонарь стояночного света
    Контакт 11: Заднии правыи указатель поворота
    Контакт 12: свободно


    Штекер D (11-контактныи)
    Контакт 1: Клемма 30 левая
    Контакт 2: Левая противотуманная фара
    Контакт 3: Левая лампа дальнего света
    Контакт 4: Левая лампа ближнего света
    Контакт 5: Клемма 31 правая
    Контакт 6: свободно
    Контакт 7: Клемма 15 , реле двигателя
    Контакт 8: Реле омывателя фар
    Контакт 9: Боковои сигнал поворота справа
    Контакт 10: Лампа правои фары стояночного света
    Контакт 11: Переднии сигнал поворота слева


    Штекер Е (16-контактныи)
    Контакт 1: Выключатель стояночного света
    Контакт 2: Выключатель стоп-сигналов
    Контакт 3: свободно
    Контакт 4: свободно
    Контакт 5: Система открывания ворот гаража - вход
    Контакт 6: Выключатель противотуманных фар
    Контакт 7: P/N или выключатель педали сцепления
    Контакт 8: Выключатель ближнего света
    Контакт 9: свободно
    Контакт 10: свободно
    Контакт 11: Датчик освещенности, вход
    Контакт 12: Функция Coming Home, потенциометр-ответвление
    Контакт 13: Выключатель противотуманных фонареи
    Контакт 14: выключатель автоматического освещения
    Контакт 15: Электрохромное зеркало с функциеи затемнения
    Контакт 16: 0-положение переключателя освещения


    Штекер F (8-контактныи)
    Контакт 1: Клемма 50, диагностика
    Контакт 2: Клемма 15, диагностика двигателя
    Контакт 3: шина LIN
    Контакт 4: Клемма L-генератор
    Контакт 5: Контакт капота
    Контакт 6: Выключатель фонареи заднего хода
    Контакт 7: Клемма 30 опорная:
    Контакт 8: Клемма 31 опорная:


    Штекер G (12-контактныи)
    Контакт 1: Kлемма 50 выключатель
    Контакт 2: Кнопка авариинои сигнализации, светодиод
    Контакт 3: Обогрев заднего стекла, светодиод
    Контакт 4: Клемма 58s, масса потенциометра
    Контакт 5: свободно
    Контакт 6: Кнопка обогрева заднего стекла
    Контакт 7: Шина CAN комфорт, Low
    Контакт 8: Шина CAN комфорт, High
    Контакт 9: Кнопка авариинои сигнализации
    Контакт 10: Клемма 58s, электропитание потенциометра
    Контакт 11: Клемма 15 выключатель
    Контакт 12: Клемма 58s, потенциометр-ответвление


    Штекер H (12-контактныи)
    Контакт 1: свободно
    Контакт 2: свободно
    Контакт 3: свободно
    Контакт 4: свободно
    Контакт 5: свободно
    Контакт 6: свободно
    Контакт 7: свободно
    Контакт 8: свободно
    Контакт 9: свободно
    Контакт 10: свободно
    Контакт 11: свободно
    Контакт 12: свободно
    [свернуть]
    Последний раз редактировалось vladik; 20.09.2013 в 12:15.

  2. #72
    avk45
    Участник
    vladik, а что дальше? 50 пин для машин 1Т2 и 1Т3.
    У меня машина 1Т2 2009 год - штекер В контакт 7 и блок такой как на рисунке в предыдущем посте. Получается 50 пин только для 1Т3.

  3. #73
    Миха
    Член Клуба
    avk45, Виктор, я себе делал вот по этому отчету http://www.vw-golfclub.ru/forum/showthread.php?t=4756
    У Т2 и Т3 блоки бортсети разные.

  4. #74
    morok
    Участник
    А у нас есть штатное место для этих плафонов?

  5. #75
    Миха
    Член Клуба
    Цитата Сообщение от morok Посмотреть сообщение
    А у нас есть штатное место для этих плафонов?

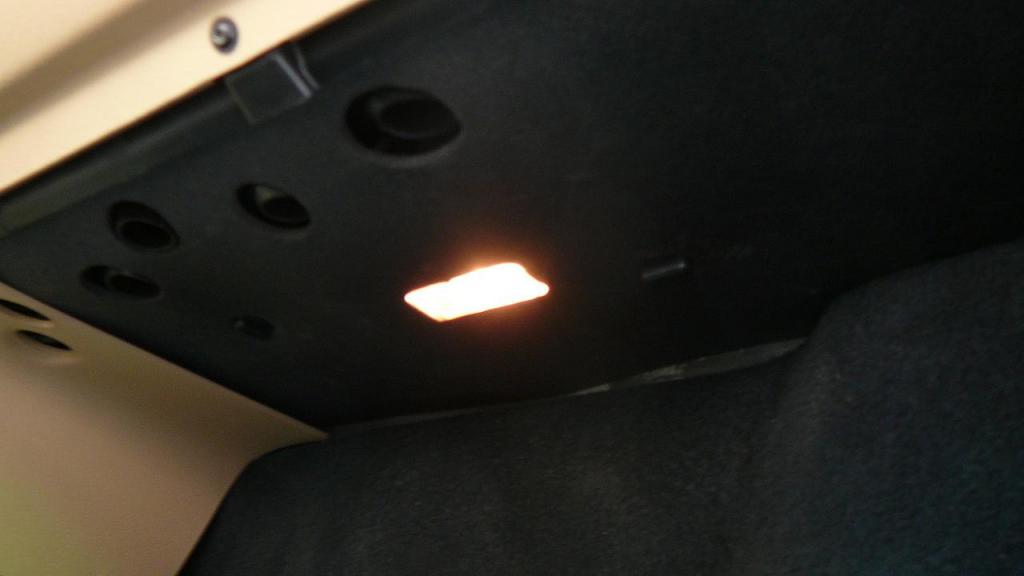

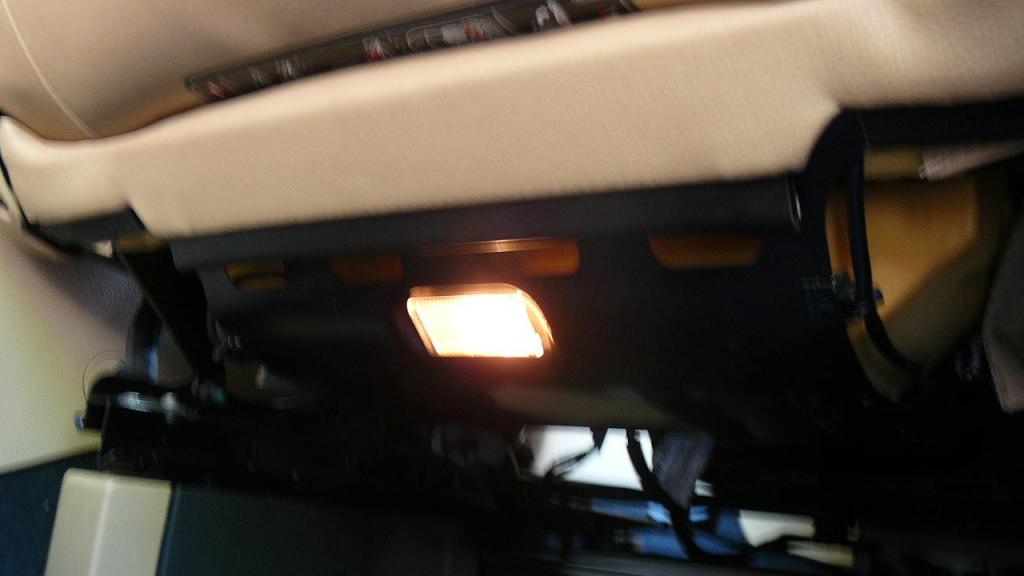

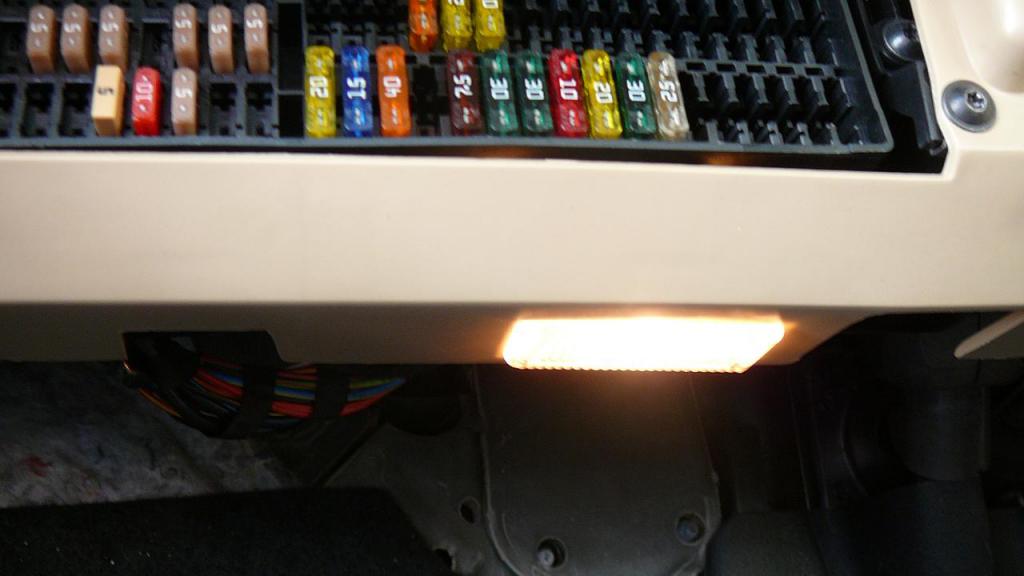

    Только в передних сидения сзади для реализации подсветки пространства ног задних пассажиров. Спереди надо колхозить. мой вариант Освещение пространства для ног.-podsvetka-vod..jpgОсвещение пространства для ног.-podsvetka-pas.jpgОсвещение пространства для ног.-podsvetka-zad.jpg
    Последний раз редактировалось Миха; 09.12.2013 в 15:57.

  6. #76
    avk45
    Участник
    Михаил, я и написал, чтобы народ на 1Т2 не искал 50 пин.

    А я вот думаю для подсветки ног водителя вырезать пластиковый кронштейн и привернуть его к моторному щиту (как раз есть болт под педаль сцепления, которой у меня нет). Он как раз окажется и на высоте и по глубине как пассажирский плафон. Хочу это сделать для равномерности подсветки водитель/пассажир.
    Еще думаю сделать красную подсветку, чтобы в движении чуть подсвечивало. Будет прям как на шестисотом мерине

  7. #77
    Oilman
    Супер-модератор
    На моей машине подсветка для ног - это по одному маленькому светодиоду с каждой стороны, размером как на сигналке у турана (на водительской двери), врезанный в пластмассовую накладку под торпедо. Всё видно прекрасно. Может и не стоит заморачиваться с целыми плафонами? Диодик и устанавливать легче и незаметнее получается. Так же у меня возможен режим приглушенного света подсветки при движении...

  8. #78
    Garrik
    Участник
    Подскажите, как добраться до этого блока комфорта, где он там стоит у нас??

  9. #79
    ant 787
    Член Клуба
    Цитата Сообщение от Garrik Посмотреть сообщение
    где он там стоит у нас?

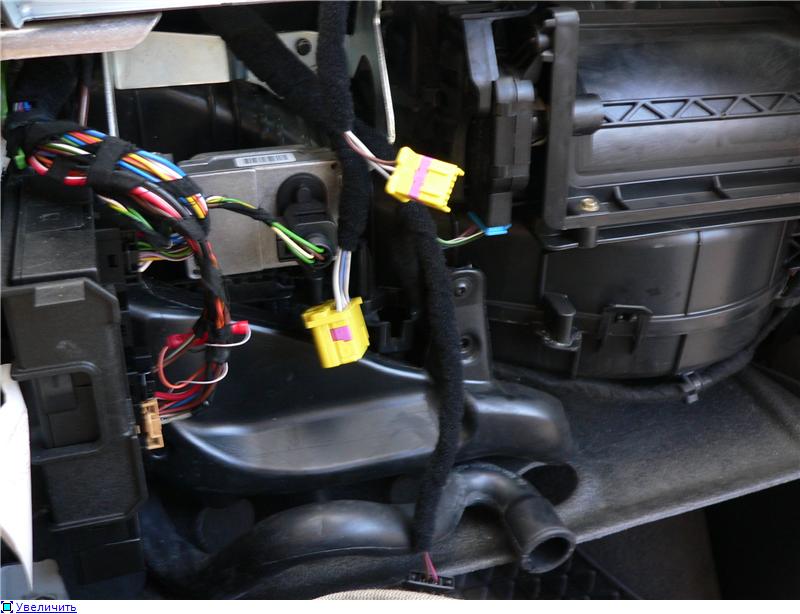

    Снимаем перчаточный ящик. И вот он слева черный- Освещение пространства для ног.-7019c95f037dt.jpg

  10. #80
    Storage
    Участник
    Цитата Сообщение от Storage Посмотреть сообщение
    после приложения таких усилий по "правильной" установке освещение назад даже не хочется тянуть...
    всё. я сломался. надо ставить назад женщины хочут... Заказал ещё пару ламп от Audi R8...

    Кто-нить тянул в 1Т3 назад провода? сложно?
