Установка РТС

Показано с 1 по 9 из 9
  1. #1
    Storage
    Куратор

    Установка РТС

    Маленький отчётик об установке PTC на Туран 1T3.

    Начну с конца. он и правда греет!
    Через 15сек воздух начинает теплеть, через минуту дует устойчивый тёпленький ветерок. так он и дует, пока машина не нагреется но есть нюанс, машина теперь прогревается в 2-3 раза быстрее. мало того она теперь греется в пробке и просто на стоянке!

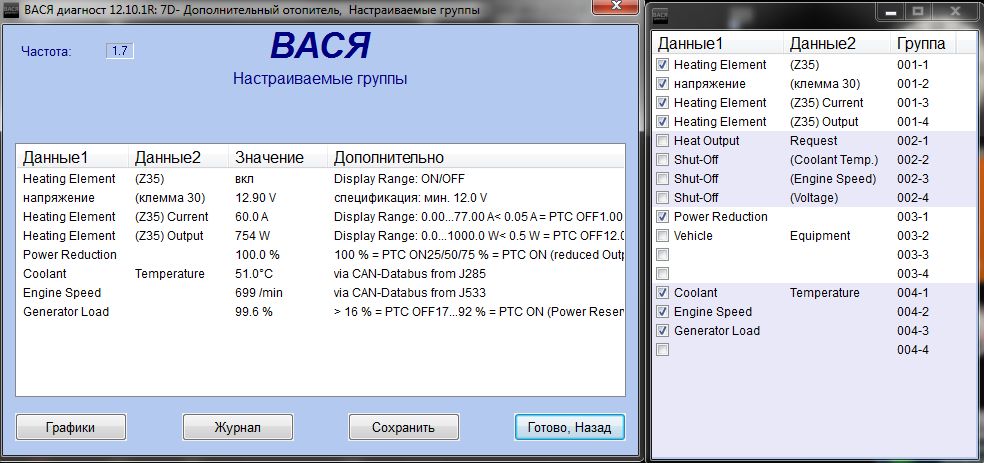

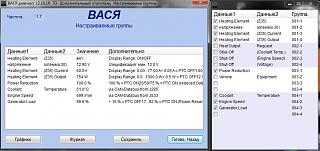

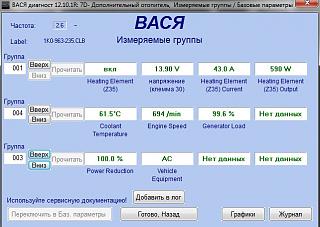

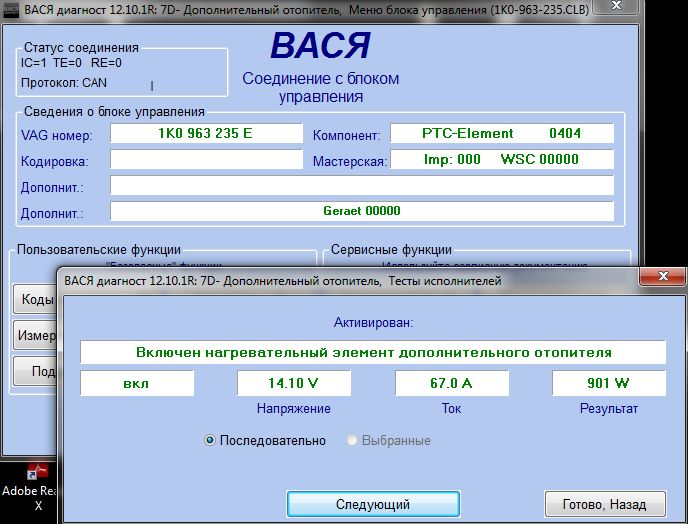

    Фотки его работы (последовательность прямая, видно по нарастающей t жижи и падающей мощности PTC)






    Теперь о насущном.
    я не предполагал, что будет так всё плохо. и настолько не будет совпадать со всеми приведёнными инсталляциями на ВАГовских машинах.
    О первой проблеме здесь - http://www.touran-club.ru/f/obslugiv...p16#post397449

    ставлю PTC. не лезет.

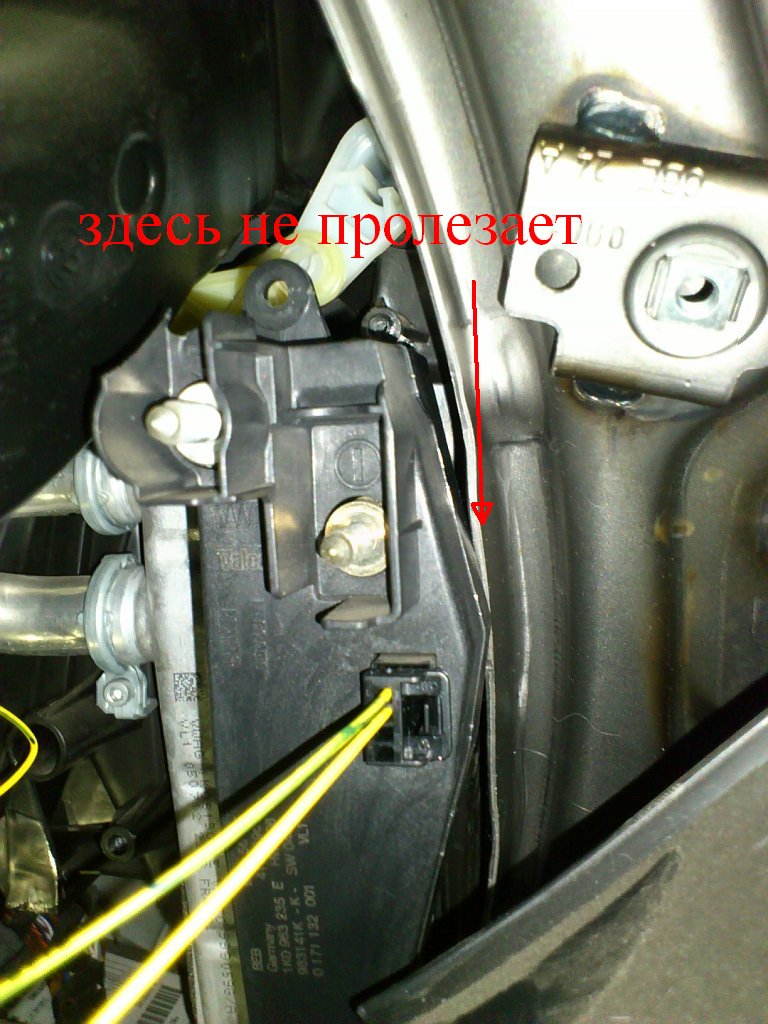

    1. Не лезет на место РТС.
    Ему мешается усилитель панели приборов. поэтому только активные действия могут нам помочь

    Цитата Сообщение от morok Посмотреть сообщение
    то отогнуть.

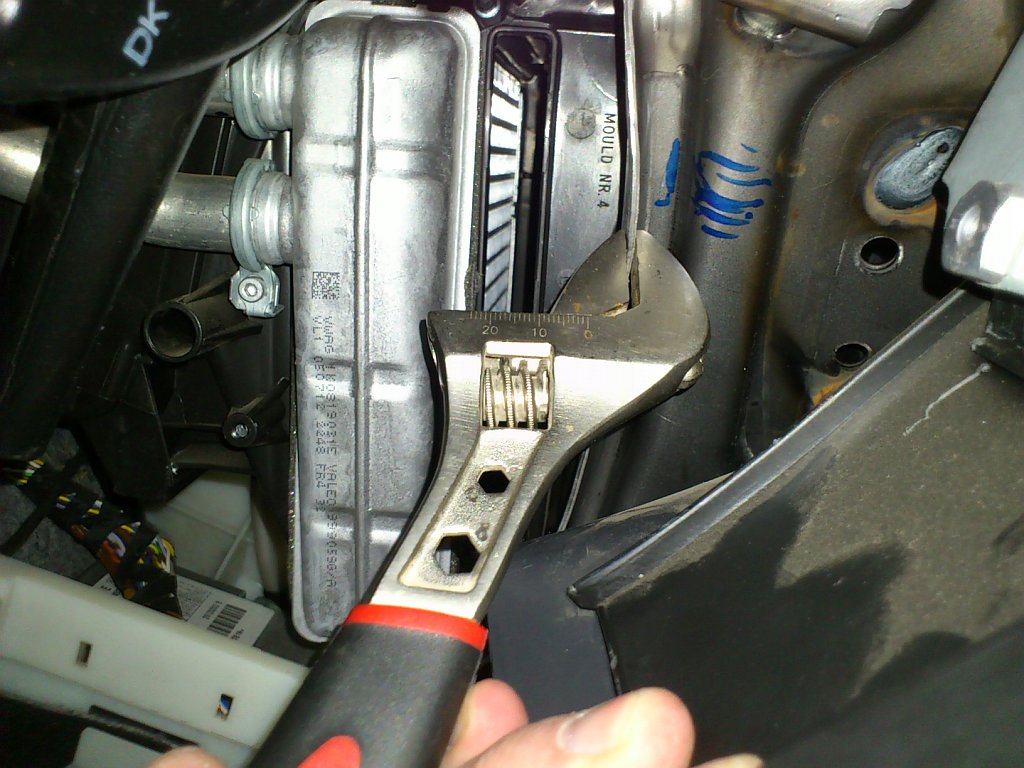

    начал с отгибаний, по совету друзей


    помогло, но не сильно...

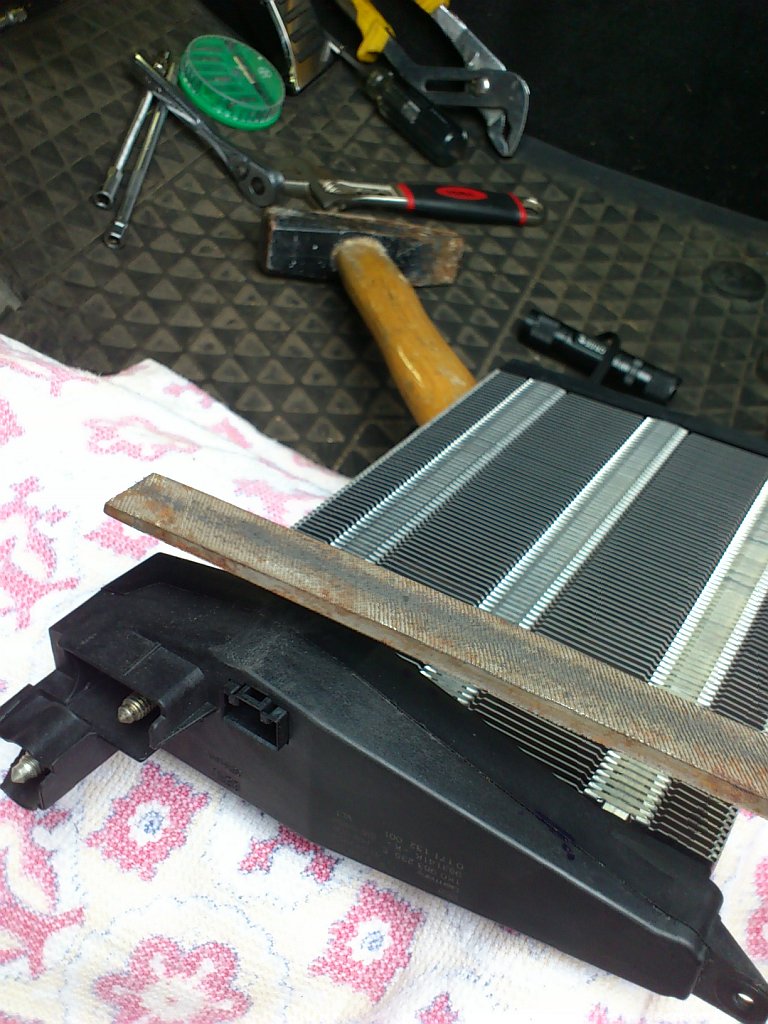

    продолжил активным напилингом -

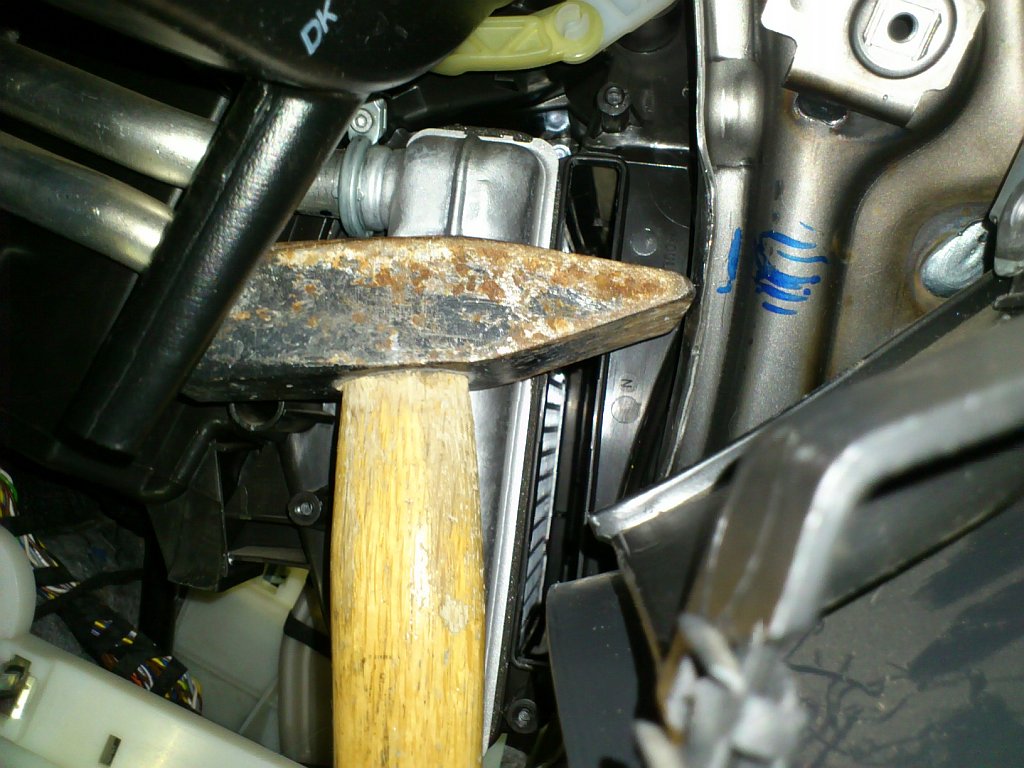

    и кувалдингом -




    всё равно не айс -

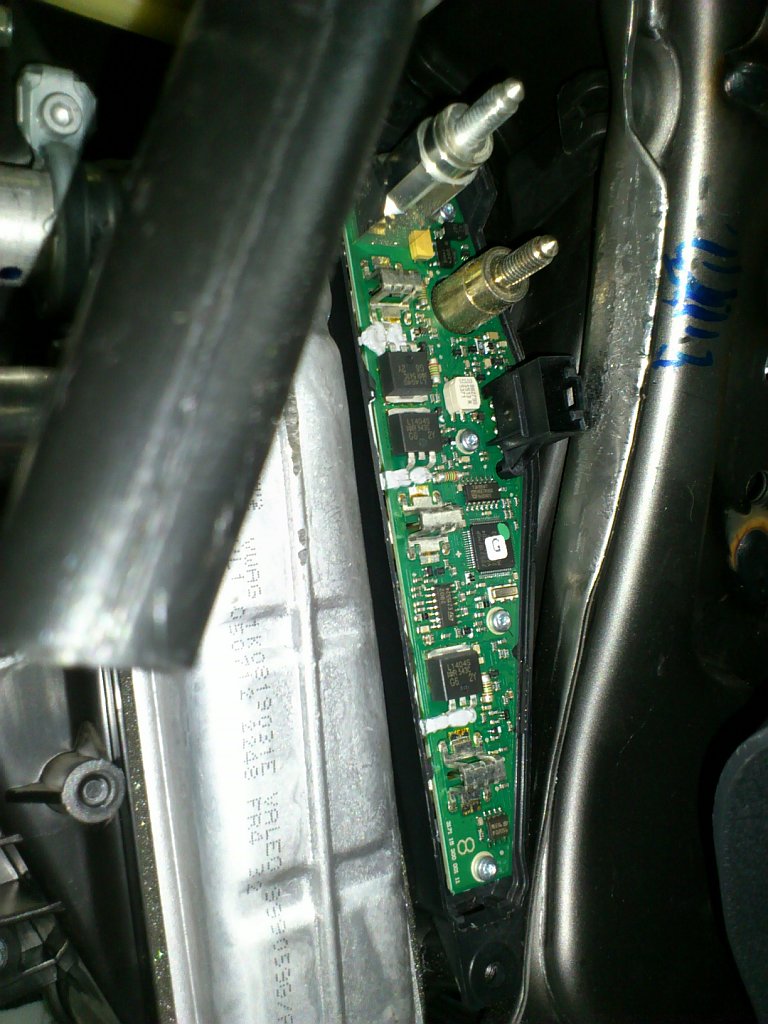

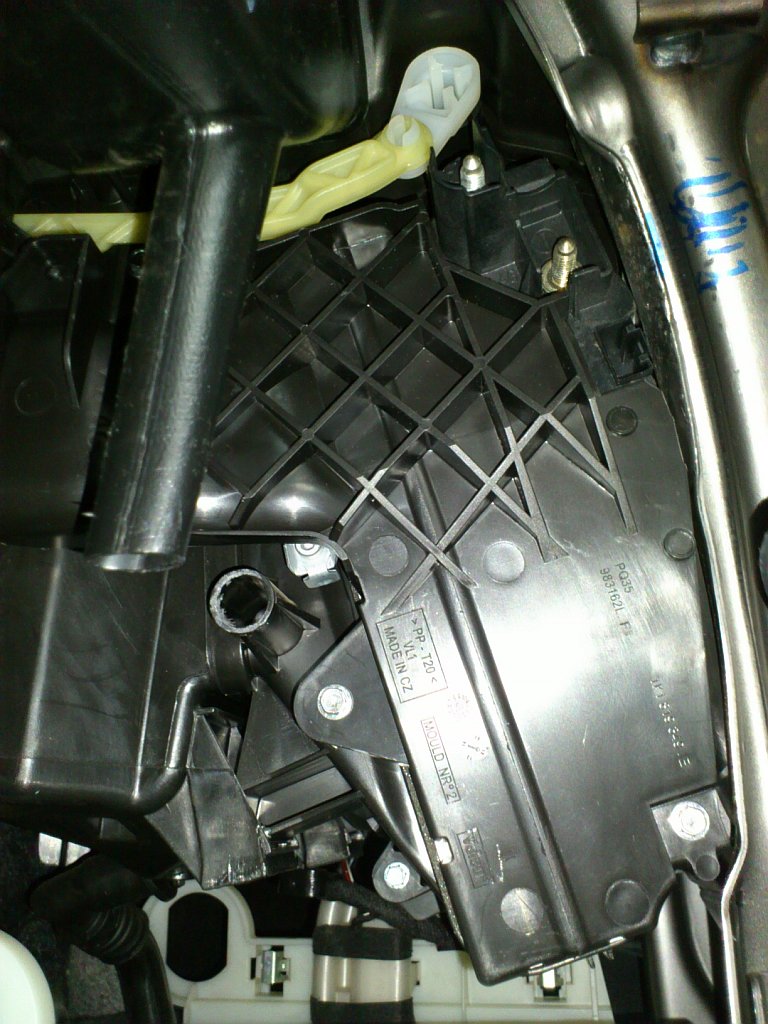

    пошёл на крайние меры и сбросил шапку! и у меня всё получилось

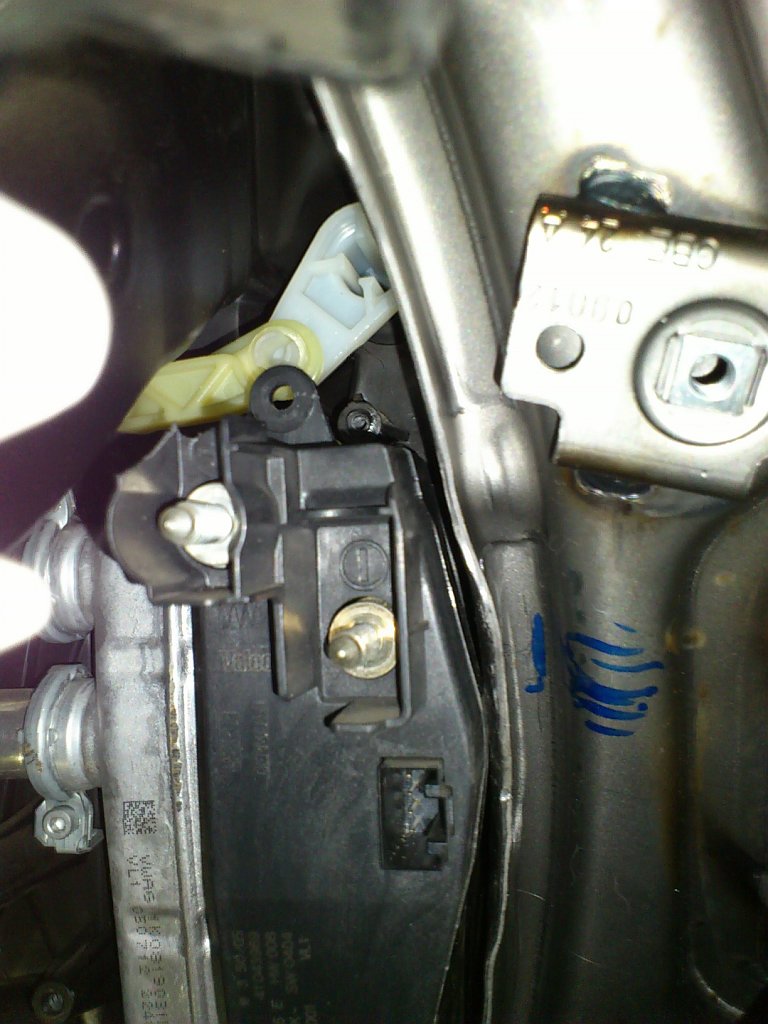

    и чуть другой ракурс -


    далее обрабатываем шапку/крышку по месту -



    и водружаем её обратно -

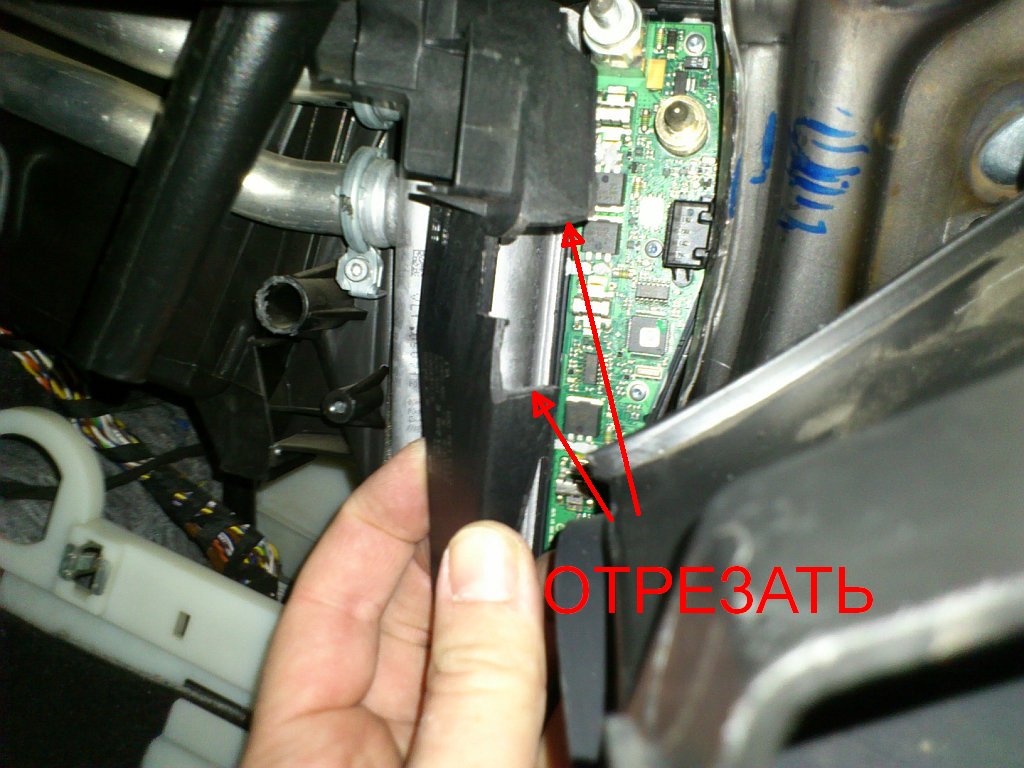

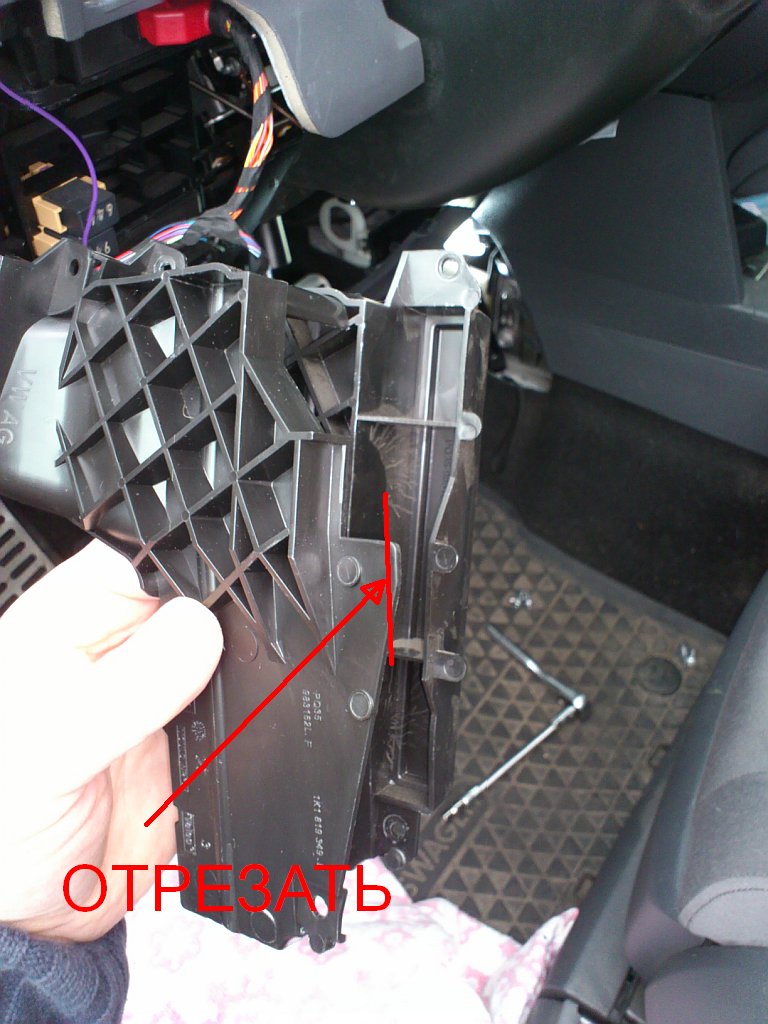

    также требуется подрезать новую крышку климата -

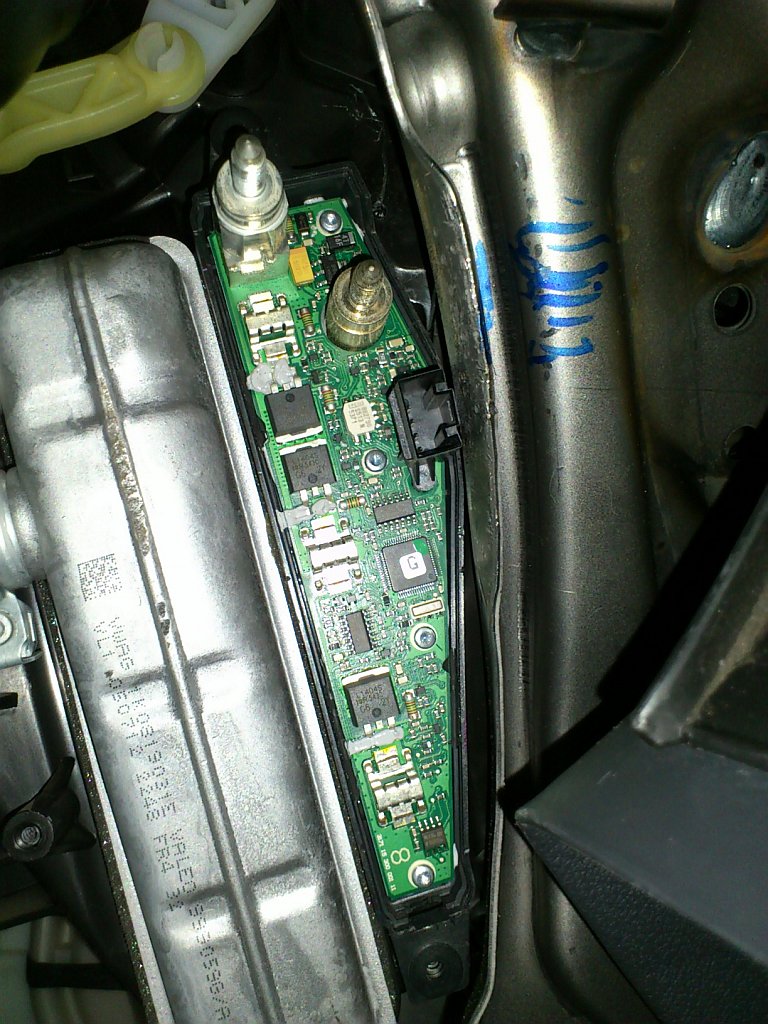

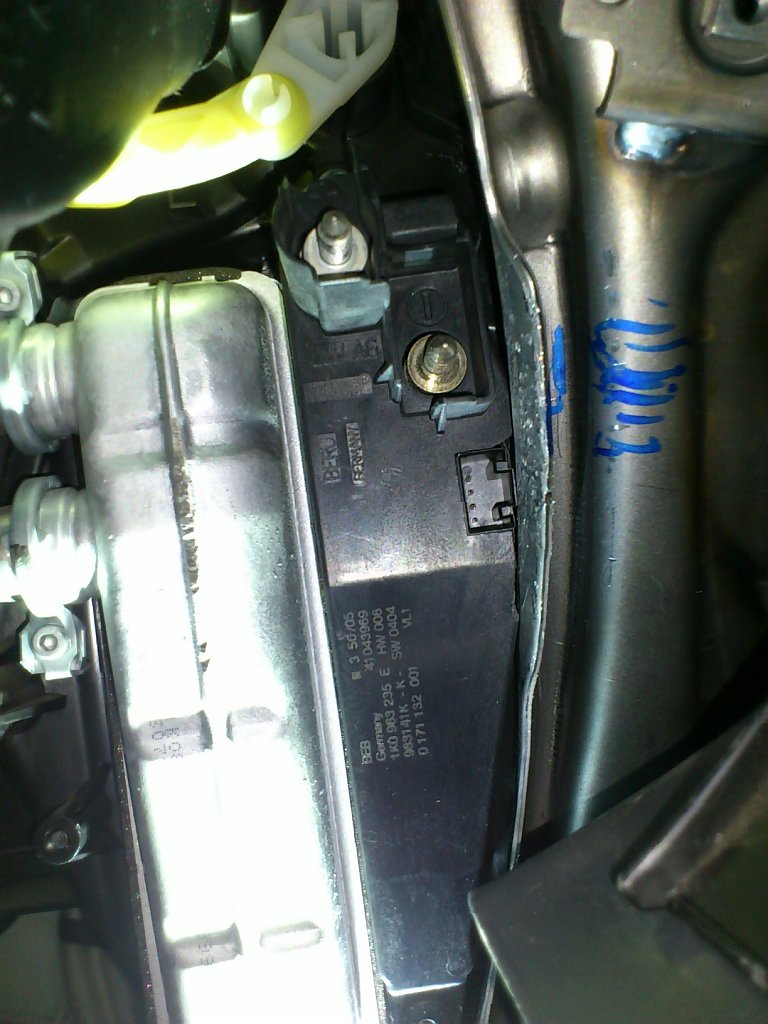

    всё. РТС стоит на своём месте

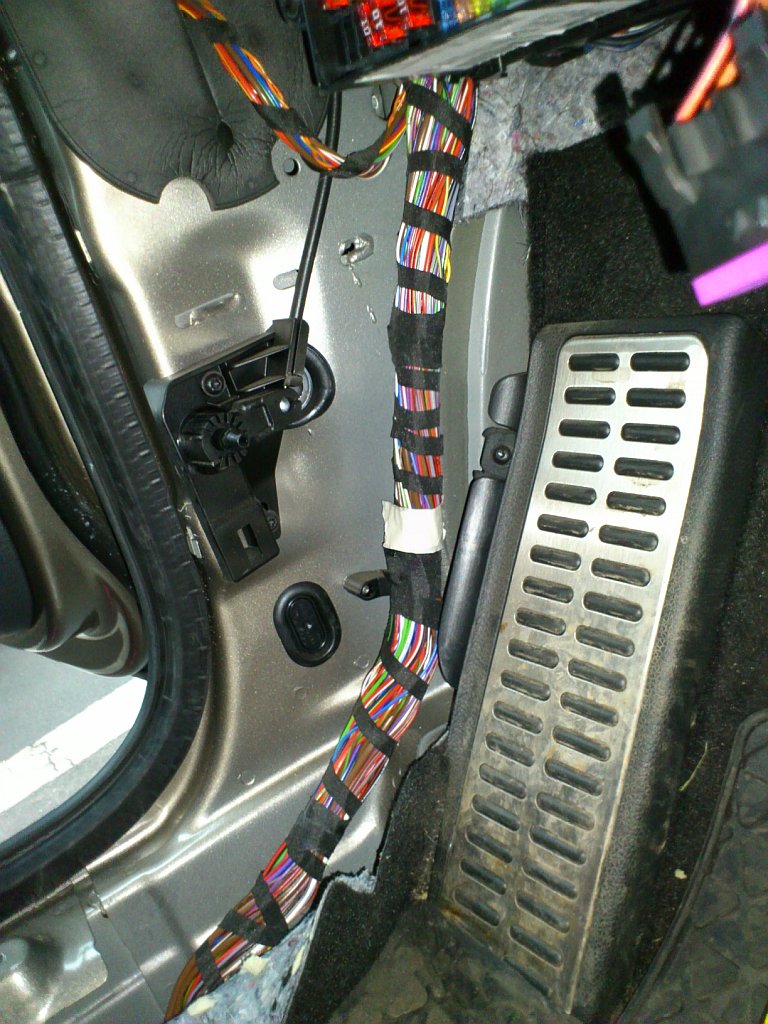

    2. Гетвей на Туранах стоит не близко к фену, как в остальных машинах и провода надо сильно наращивать.

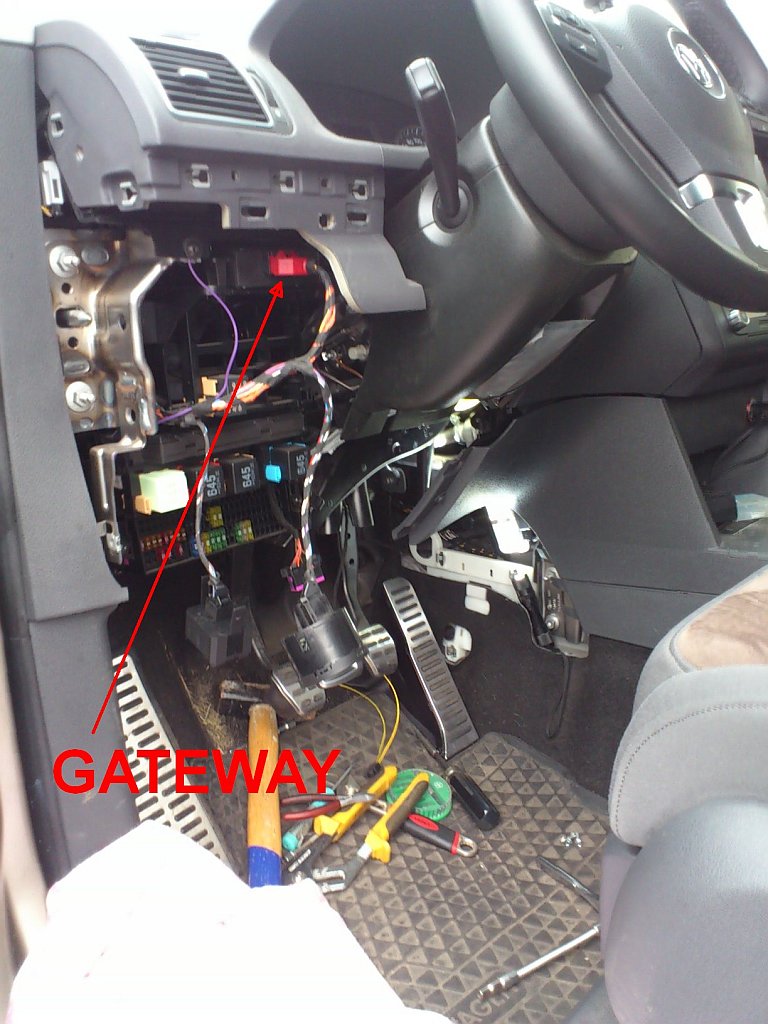

    дополнительно искать провода кан-шины уже не стал. гетвей в результате разбора перед глазами -

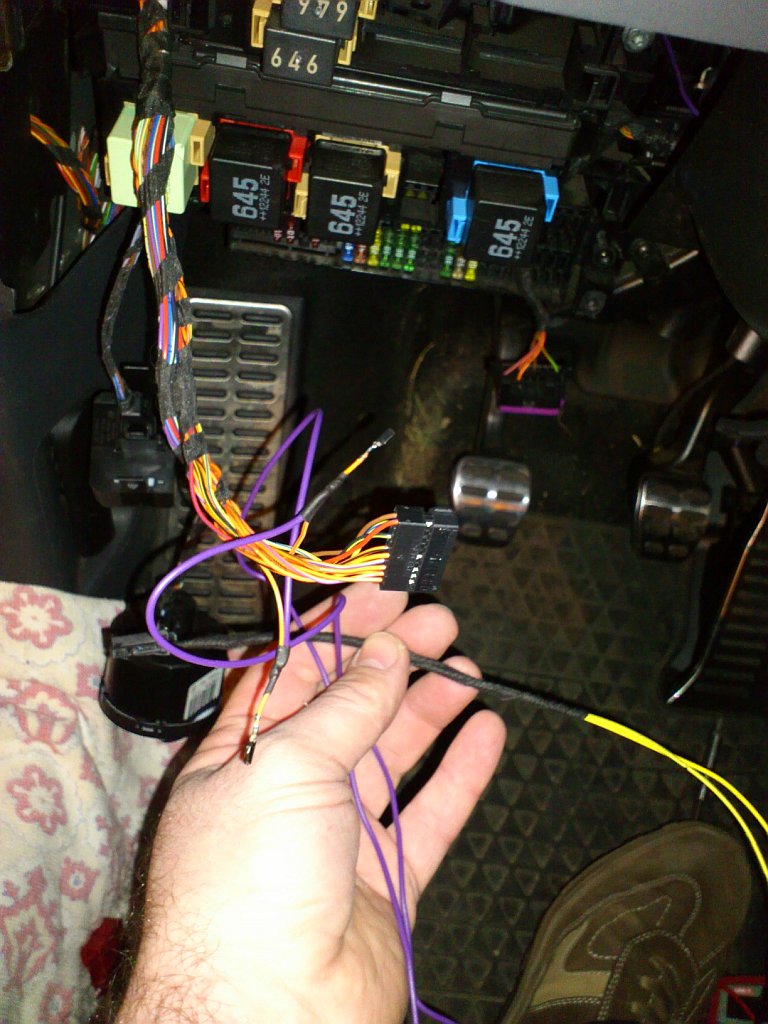

    раз уже и так провода далеко тянуть, решил вынуть 5 (орж/кор к 2 пину РТС) и 15 (орж/зел к 1 пину РТС) провода из
    разъёма и нормально скрутить и посадить провода кан-шины на термоусадку -

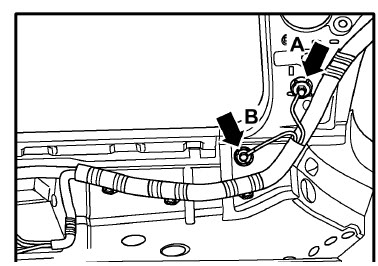

    3. земля в салоне. нету её, как она на всех форумах приводится. картинка из Эльзы -



    у нас там голая железка. не зацепишься...



    продолжение.

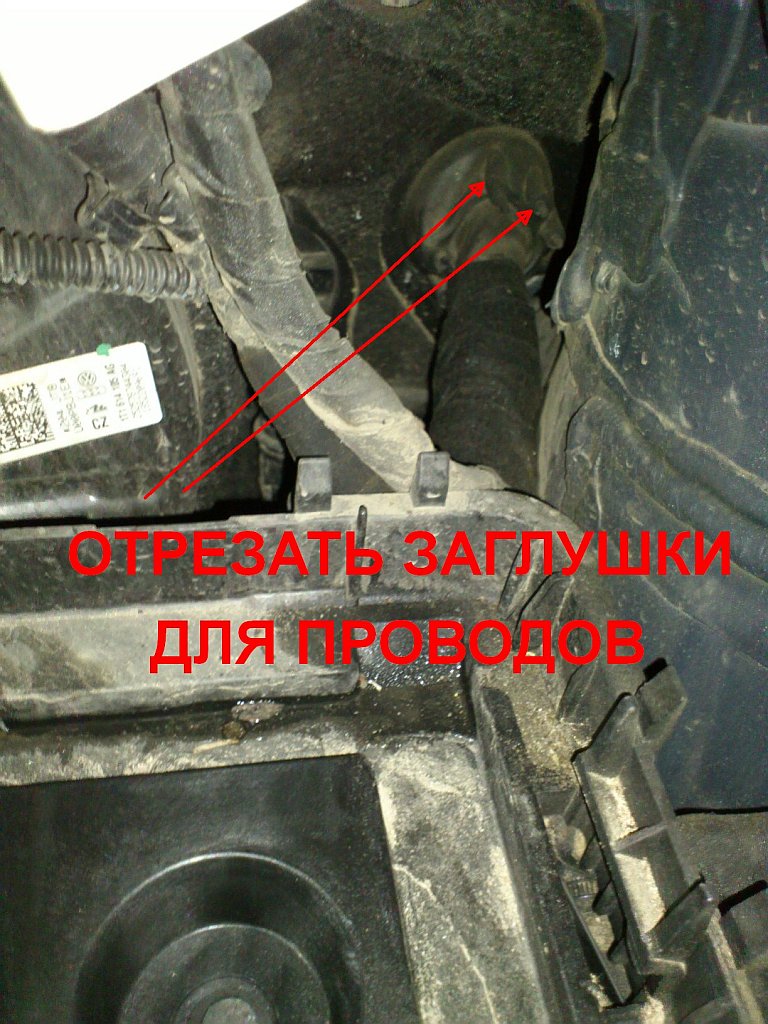

    оба силовых провода тянем под капот. для этого есть много свободных резиновых сосков.

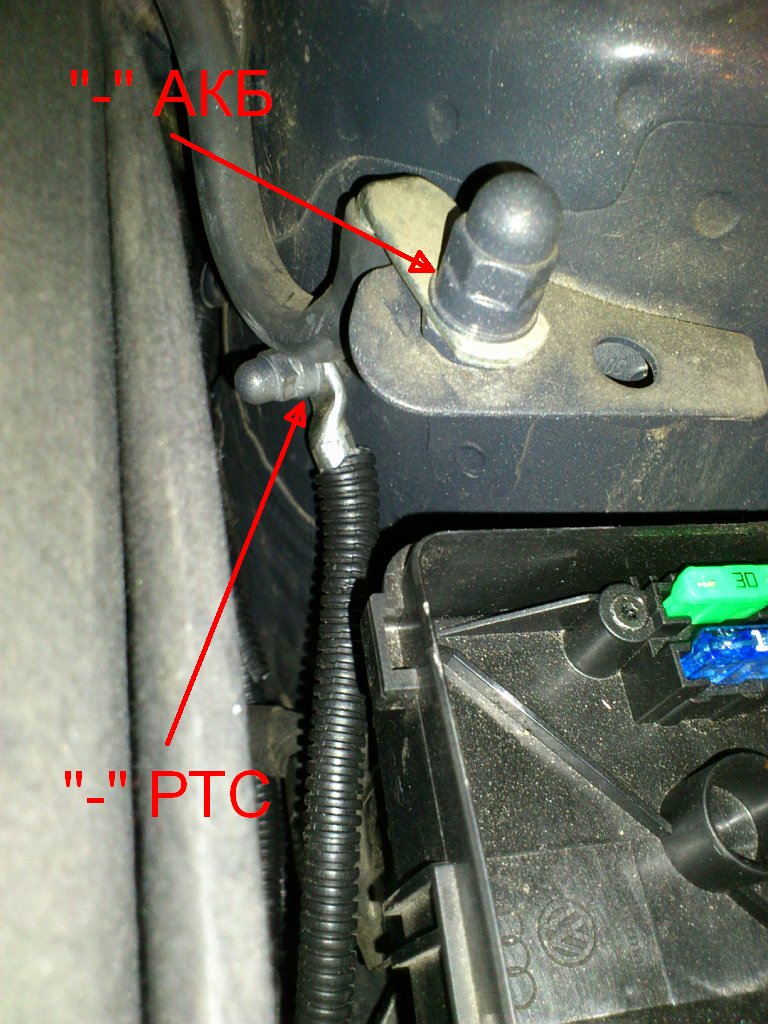

    землю цепляем на свободный болтик с гаечкой (оба в наличии на машине) под земляным проводом аккумулятора:

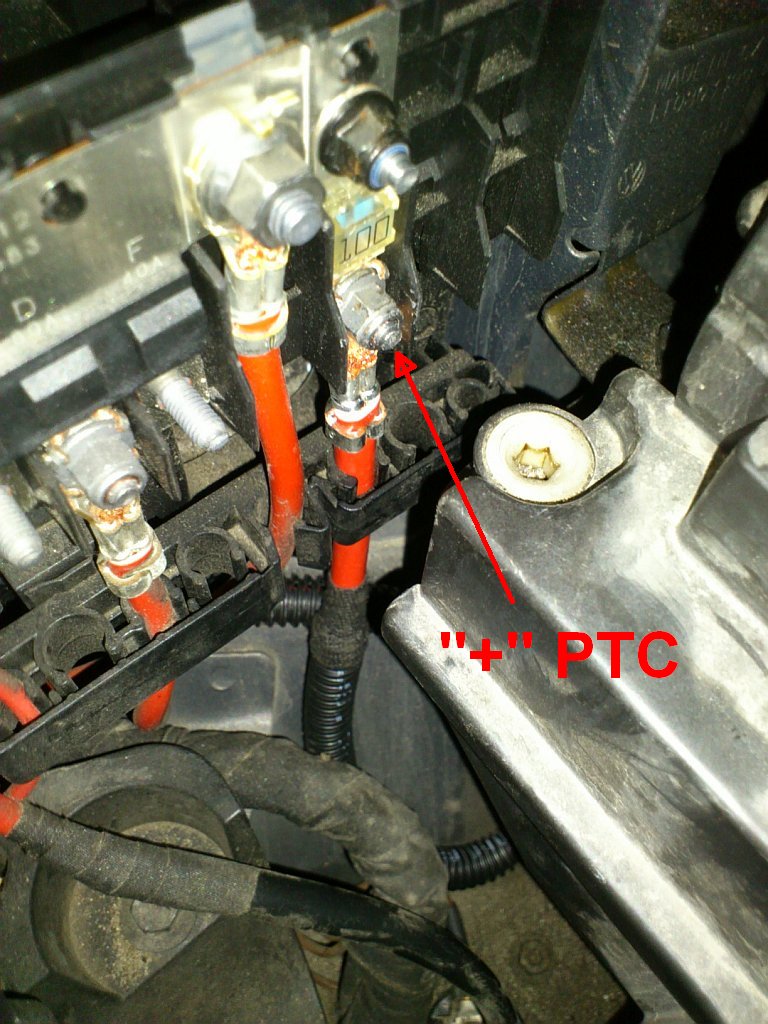

    с + проблем никаких. всё цепляется как во всех известных мурзилках. только болтик с квадратной головкой очень туго защёлкивается. нужен какой-нибудь хитрый инструмент!




    П.с. длины оригинальных проводов хватает с огромным избытком. я их петелькой под капотом уложил.

    Всем удачи и тепла в салоне
    Миниатюры Миниатюры Установка РТС-no-ptc.jpg   Установка РТС-ptc-2.jpg   Установка РТС-ptc-3.jpg   Установка РТС-ptc-4.jpg

    Установка РТС-dsc_1973.jpg   Установка РТС-131937544.jpg   Установка РТС-dsc_1975.jpg   Установка РТС-dsc_1974.jpg

    Установка РТС-dsc_1978.jpg   Установка РТС-131937738.jpg   Установка РТС-dsc_1979.jpg   Установка РТС-dsc_1981.jpg

    Установка РТС-dsc_1982.jpg   Установка РТС-131939261.jpg   Установка РТС-dsc_1983.jpg   Установка РТС-dsc_1989.jpg

    Установка РТС-967ed436d3e1.jpg   Установка РТС-131939323.jpg   Установка РТС-131939504.jpg   Установка РТС-131939505.jpg

    Установка РТС-131939506.jpg
    Последний раз редактировалось Allex; 27.11.2013 в 19:53.


  2. #2
    Allex
    Супер-модератор
    Предупреждаю всех - флудить в этой теме - http://www.touran-club.ru/f/obslugiv.../p4#post397449
    Здесь только ценные дополнения и замечания.

  3. #3
    belkazz
    Член Клуба
    номера проводки для подключения данного ништяка)))

    1K0972704C - штекер САN - 1шт (втавляется в РТС)
    000979009E - Провод с контактами для штекера CAN - 1 ком. ( аналог 000979009)
    N10525506 - Предохранитель на 100А - 1шт.
    1K1998250 - Комплект силовых проводов электрического дополнительного отопителя – 1 ком.
    Последний раз редактировалось belkazz; 18.12.2013 в 11:24.

  4. #4
    Storage
    Куратор
    belkazz, тогда уж полный список:



    добавка. трубки гофрированные нужно заказывать 2 (для защиты проводов под капотом)
    Последний раз редактировалось Storage; 18.12.2013 в 12:16. Причина: добавка

  5. #5
    Troyan
    Ветеран клуба
    Добавлю небольшой момент.
    Стучать и гнуть не нужно. (хотя резать и пилить крышку РТС все равно придется)

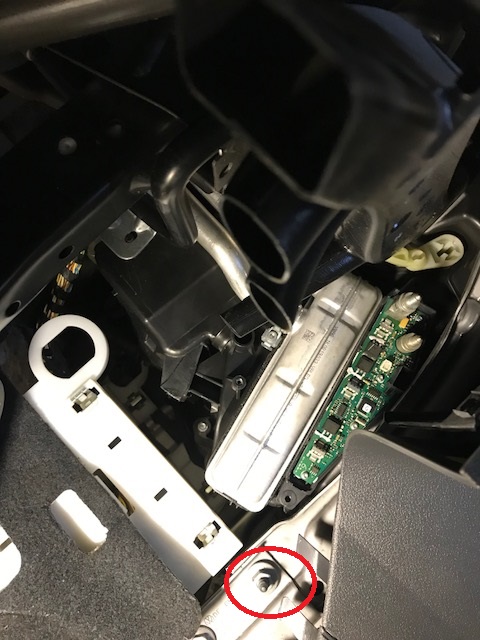

    Можно ослабив нижнюю гайку на усилителе, ее можно чуть отодвинуть, дабы нормально вставить РТС.

    Установка РТС-img_1482.jpg

  6. #6
    Lesni4ij
    Участник
    Мне пришлось ослаблять все 4-е гайки и отжав усилитель затянуть, иначе "фэн" никак не влазил.
    Болтик с квадратной головкой сделал с винтика на наждаке , силовые провода на 16 квадратов (1,5 + 2 м. хватает с огромным запасом) вместе с клеммами (все одинаковые стандартные обжимные) приобрел в магазине электрики за 13 евриков, там же и гофру. Разъём для управляющих проводов уговорил прислать вместе с первым фэном.
    Ещё совет при покупке подержанного РТС - не ставьте пока не проверите. Я "геройски" провозился 5 часов и с довольным видом на лице после активации получил ..... ошибку "00361 - Heater element for aux. heater Faulty". Снова пришлось вытаскивать и отдавать электронщикам, потому как не по моей части. При запуске теста грелся только один тэн из трёх. Дабы для проверки снова вниз не лазать, оставил питающие и управляющий провод в доступности и, как вернули РТС, проверил без разборки панели. Снова та же ошибка, правда при тесте грелись все тэны. Плюнул, заказал у латышей ещё один (первый мне в Эстонии сняли) и у этого тоже ошибка и один нерабочий тэн. Рассердился, сам дома под лупой проверил пропайку резисторов, оказался один отвалившимся. Припаял - заработало всё! Уже из вредности с лупой проверил и первый - и там же то же.
    Теперь один запасной
    Последний раз редактировалось Lesni4ij; 16.02.2019 в 16:39.

  7. #7
    ant 787
    Ветеран клуба
    Цитата Сообщение от Storage Посмотреть сообщение
    земля в салоне. нету её

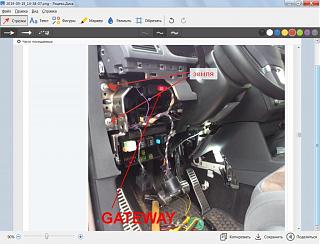

    Вот на эти гайки удобно заземлять- Установка РТС-bezymyannyi.jpg

  8. #8
    Storage
    Куратор
    Цитата Сообщение от ant 787 Посмотреть сообщение
    Вот на эти гайки удобно заземлять
    Смысла нет. До этих гаек тоже надо ещё тянуть, а во вторых всё равно под капот тянуть эти длиннющие провода - не сильна разница 1 или 2... А под капотом цепляемся почти рядом с аккумулятором - минимум потерь + никому и никогда эта цепь не помешает.

  9. #9
    Storage
    Куратор

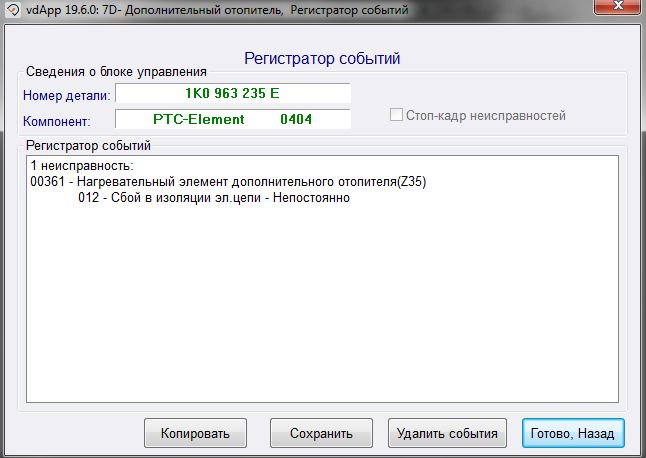

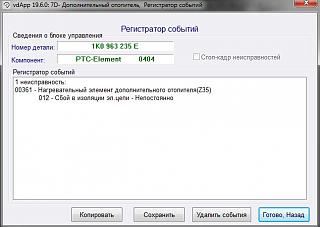

    Ещё прошлой зимой не мог понять - работает или нет PTC... По ощущениям было уж слишком зябко. По осени нашёл своего Васю - 3 года искал после переезда и на те вам - ашипка по нагревателю В ручном режиме на тесте исполнительных элементов включился только на 300 Ватт.
    Установка РТС-rts-5.jpg
    начитавшившись про ошибку 00361 в инетах, полез вытаскивать дивайс по обратной

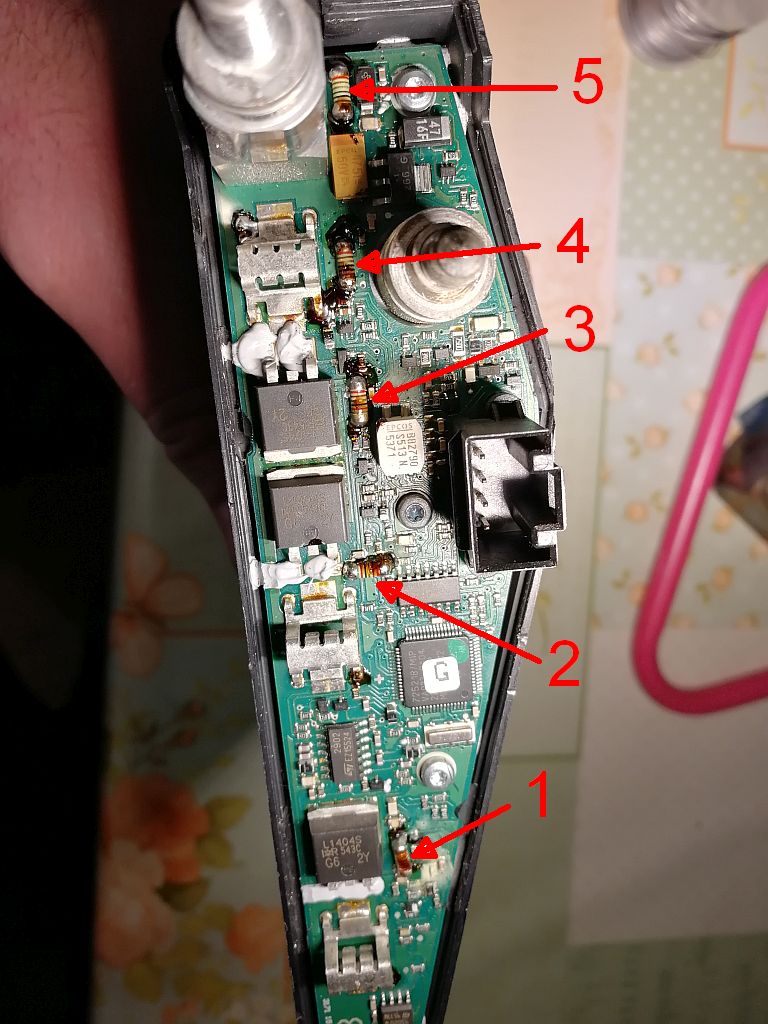

    Как и все пользователи, пропаял волшебные 5 резисторов:
    Установка РТС-img_20191004_003526-.jpg
    Только коснувшись 1-го резистора, как он прилип к паяльнику - он и был виновником

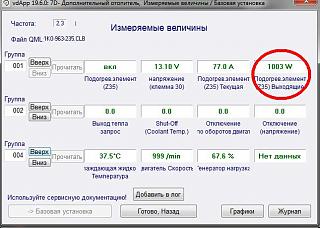

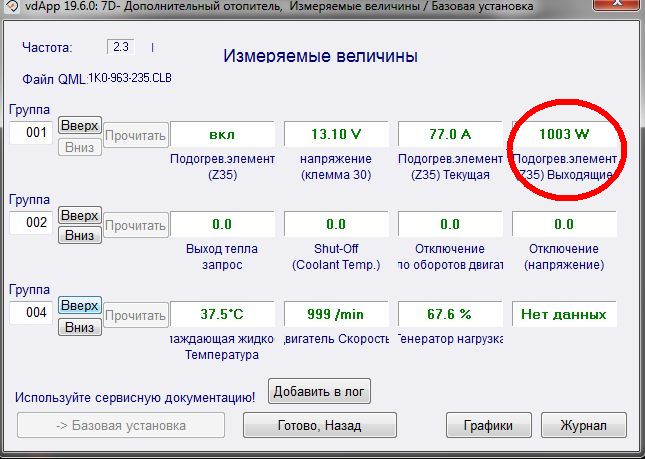

    Собрал, проверил, скинул ошибку и наслаждаюсь теплом
    Установка РТС-rts-6.jpg

    на будущее, могу всем рекомендовать при любой ревизии сразу пропаивать эти несчатные 5 резисторов.
