FAQ по Webasto и как сделать из догревателя отопитель

Страница 5 из 5 ПерваяПервая ... 345
Показано с 41 по 46 из 46
  1. #1
    Allex
    Автор темы

    FAQ по Webasto и как сделать из догревателя отопитель

    Раз никто не хочет обобщать, то придется делать самому Здесь выкладываем только информацию, номера и фотографии, обсуждение идет здесь. Тема жестко модерируется После наполнения будет закрыта

  2. #41
    alex77
    Участник

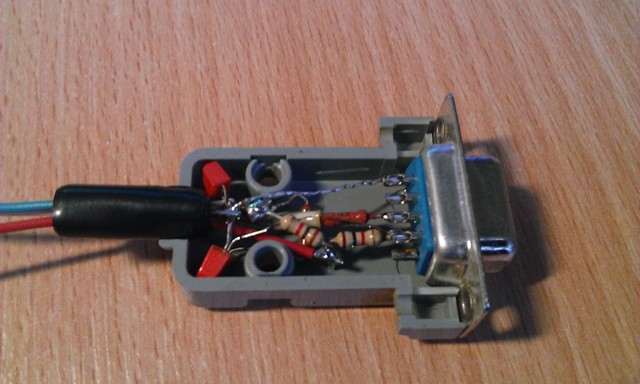

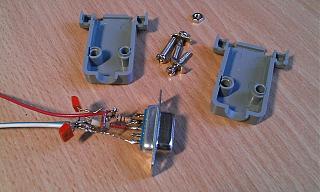

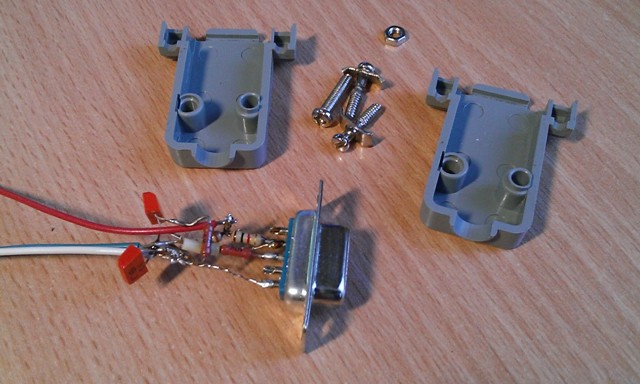

    Для диагностики Webasto так же подойдёт самодельный адаптер.
    Всего 6 деталей, которые можно найти
    практически в любом старом магнитофоне или приёмнике.

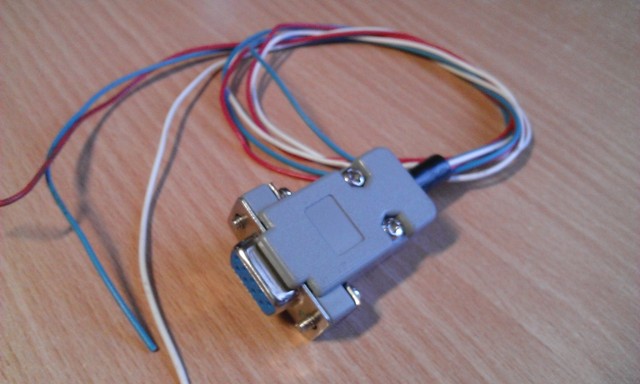

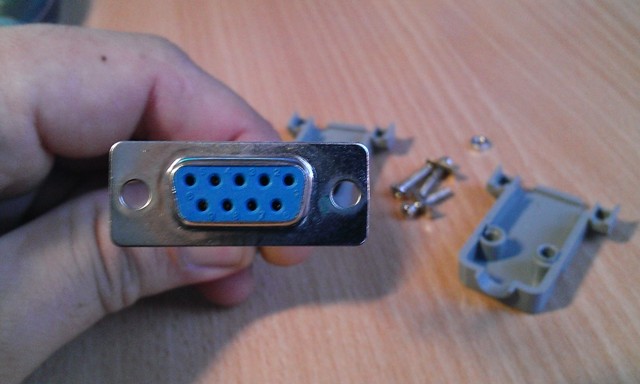

    Штекер для подключения к СОМ порту можно применить со шнура который продаётся в любом компьютерном магазине или приобрести отдельно.

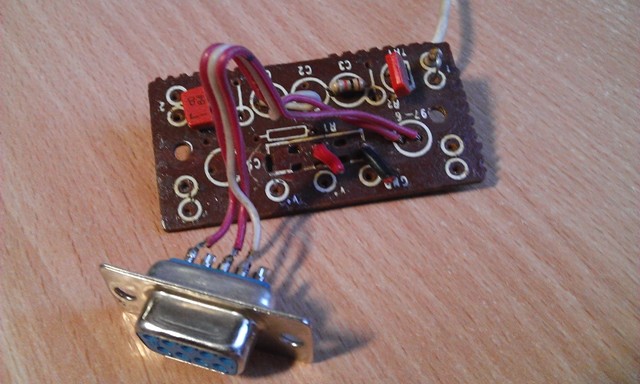

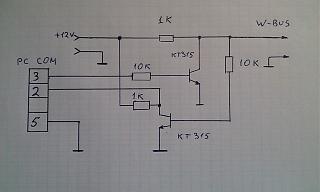

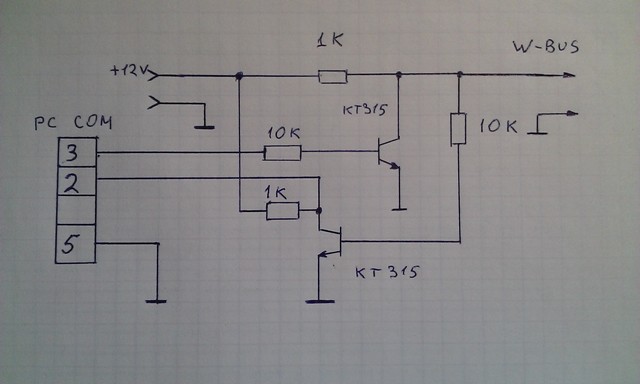

    Итак. Спаиваем схему, можно навесным монтажём, красота не нужна, главное чтобы работала.
    Подключаем адаптер к СОМ порту, запускаем программу WTT http://files.mail.ru/1179D2F996604FED8794EBC7B2ABF6EA

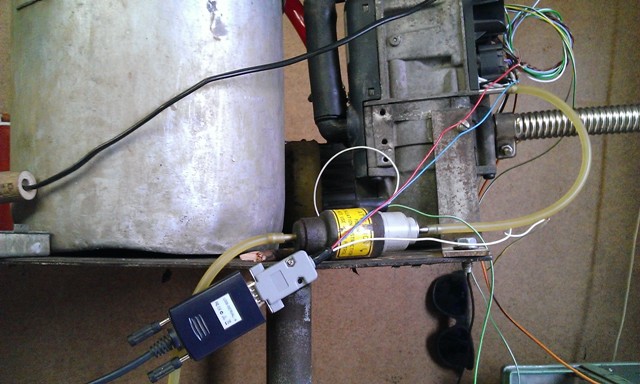

    Подключаем котёл и адаптер к источнику питания. Диангостируем.

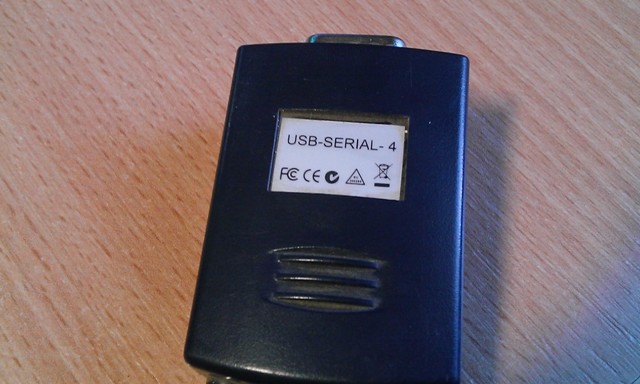

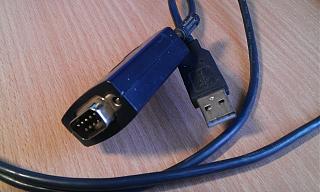

    Если у вас нет СОМ порта на ноутбуке, то вам поможет обыкновенный шнур USB Serial Port, который тоже не дорого продаётся в любом компьютерном магазине.
    Миниатюры Миниатюры FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_001.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_003.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_004.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_005.jpg

    FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_006.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_007.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131023_009.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131024_002.jpg

    FAQ по Webasto и как сделать из догревателя  отопитель-wp_20131024_004.jpg
    Последний раз редактировалось alex77; 25.10.2013 в 00:06.

  3. #42
    барс027
    Участник
    Мануал по TTV.
    Вложения Вложения

  4. #43
    барс027
    Участник

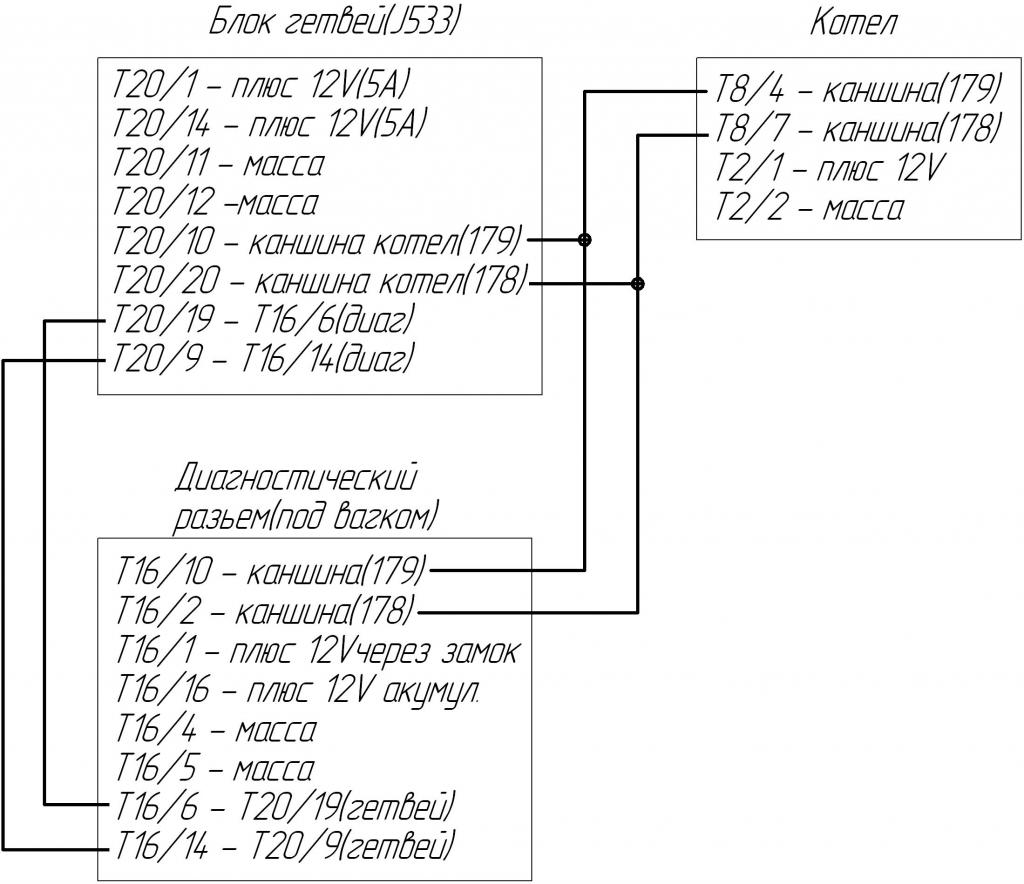

    Схема подключения Вебасто TTV (TTVEVO) от VW к диагностике Ваг-ком через гетвей.
    Создатель - Михаил (ник Миха), за что ещё раз огромное СПАСИБО за помощь форумчанам в решении многих вопросов связанных с штатным котлом.
    Естественно, выкладываю с его разрешения.
    Миниатюры Миниатюры FAQ по Webasto и как сделать из догревателя  отопитель-shema-vagkom-kotel-ttv.jpg

  5. #44
    барс027
    Участник

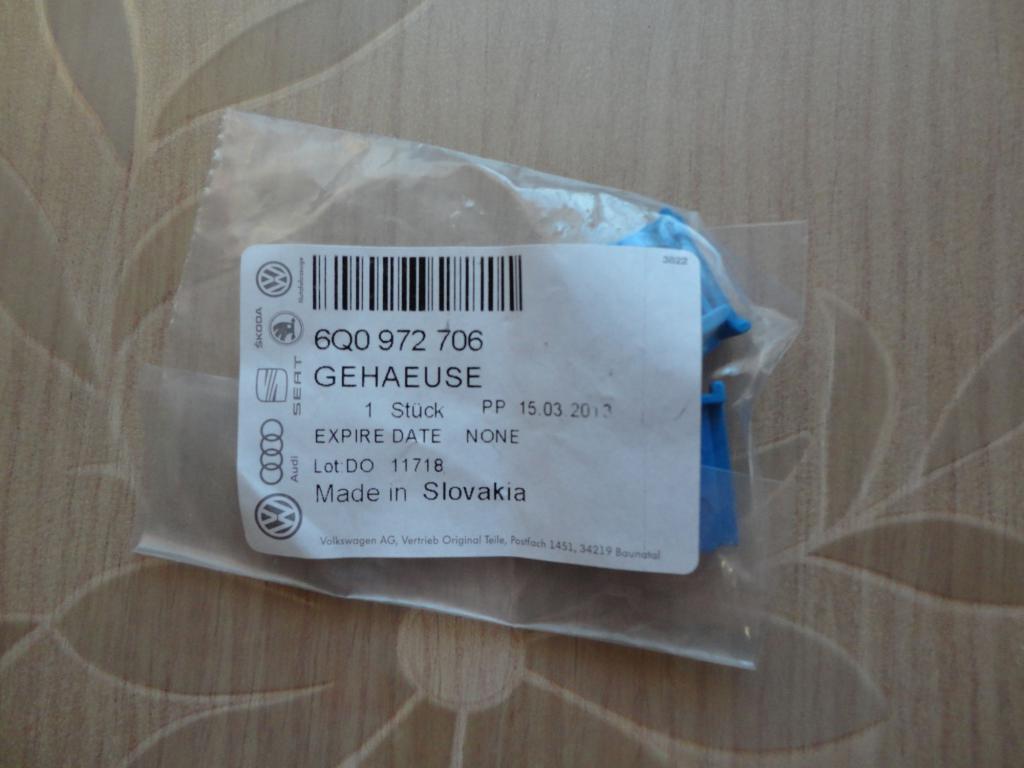

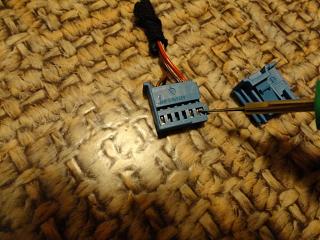

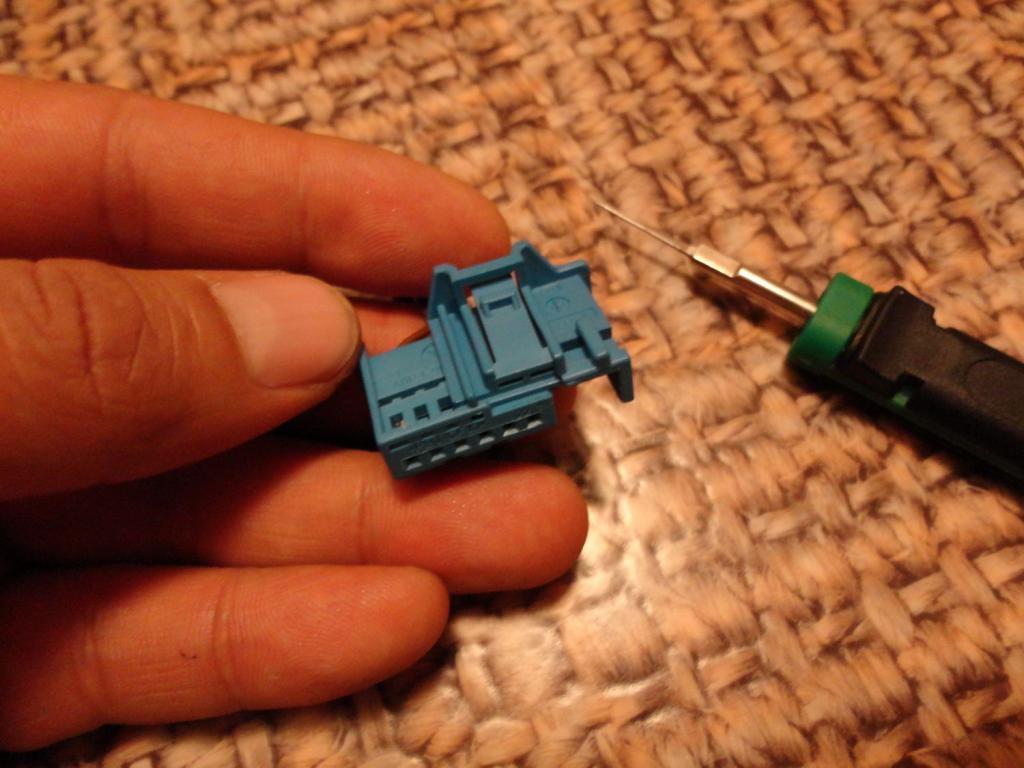

    Как наиболее аккуратно переставить пины в фишке T91R ?

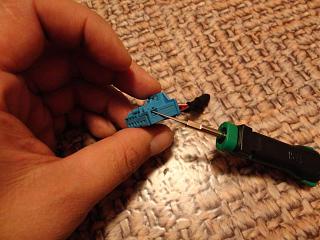

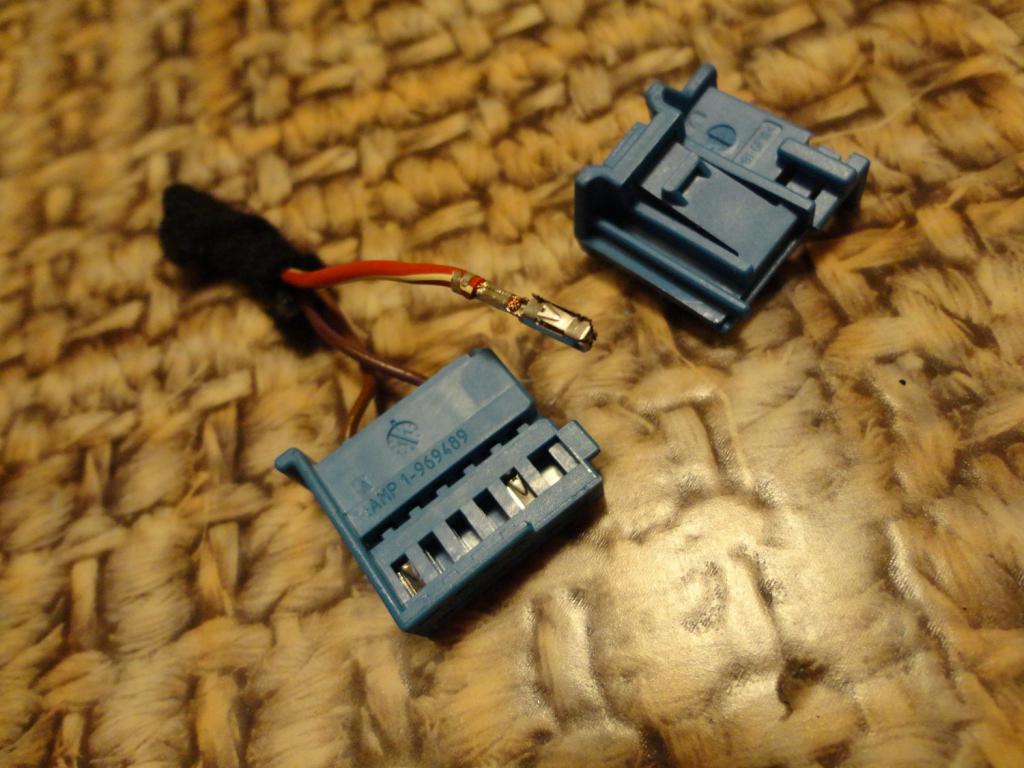

    Смотрим фотки, сперва поддеваем сбоку пластмассовый замочек вверх, затем сдвигаем половинку фишки в сторону, нажимаем на выпирающий замок пина, и затем спокойно вытаскиваем его из фишки.
    Засовываем куда нужно, и собираем в обратной последовательности.
    Миниатюры Миниатюры FAQ по Webasto и как сделать из догревателя  отопитель-dsc04739.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-dsc04740.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-dsc04719.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-dsc04720.jpg

    FAQ по Webasto и как сделать из догревателя  отопитель-dsc04721.jpg   FAQ по Webasto и как сделать из догревателя  отопитель-dsc04722.jpg

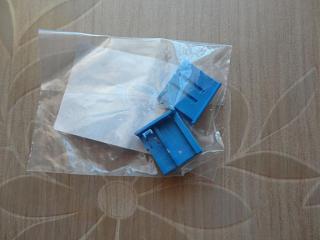

    Последний раз редактировалось барс027; 22.10.2014 в 02:08. Причина: добавил фото с каталожным номером

  6. #45
    барс027
    Участник
    Цитата Сообщение от Wlad_58 Посмотреть сообщение
    ссылка на прогу WTT http://files.mail.ru не работает. обновите,пож.
    https://cloud.mail.ru/public/a8e79a6...Setup_V215.rar
    Там всего 5 Мб, может модератор прикрепит к форуму ?

  7. #46
    AlexZH
    Участник
    Цитата Сообщение от alex77 Посмотреть сообщение
    Для диагностики Webasto так же подойдёт самодельный адаптер.
    Всего 6 деталей, которые можно найти
    практически в любом старом магнитофоне или приёмнике.
    Штекер для подключения к СОМ порту можно применить со шнура который продаётся в любом компьютерном магазине или приобрести отдельно.
    Итак. Спаиваем схему, можно навесным монтажём, красота не нужна, главное чтобы работала.
    Подключаем адаптер к СОМ порту, запускаем программу WTT http://files.mail.ru/1179D2F996604FED8794EBC7B2ABF6EA
    Подключаем котёл и адаптер к источнику питания. Диангостируем.
    Если у вас нет СОМ порта на ноутбуке, то вам поможет обыкновенный шнур USB Serial Port, который тоже не дорого продаётся в любом компьютерном магазине.
    По схеме плюс идёт к восьмипиновому разъему на Вебасто к ноге W-bus, а минус к чему? Ни к чему на Вебасто не подключается?
