Коды Запчастей

Открыта новая тема. Все вопросы по кодам спрашиваем здесь. Всем нуждающимся в кодах необходимых запчастей запросы скидывать сюда и указывать VIN !
Здесь ТОЛЬКО запросы и собственно сами коды!
Обсуждение подошло не подошло в других темах!
Помощь соклубников приветствуется!
Старая тема находится здесь http://www.touran-club.ru/f/obslugiv...astei-staraya/
Кому интересна КОМПЛЕКТАЦИЯ
, забейте VIN тут- http://my-vin.ru/
Для всех желающих сказать спасибо напоминаю - есть кнопка "Спасибо, мне нравится"
Какой фирмы брать запчасти, обсуждать в теме http://www.touran-club.ru/f/obslugiv...anovit-vmesto/
По пинам и разъемам полезная информация тут

А можно поделиться феншуйской инструкцией.

dimoncon21, дык у Якова в отчете всё есть. Только не проси отчет. Мне искать лень. Поиск рулит.

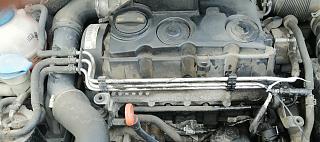

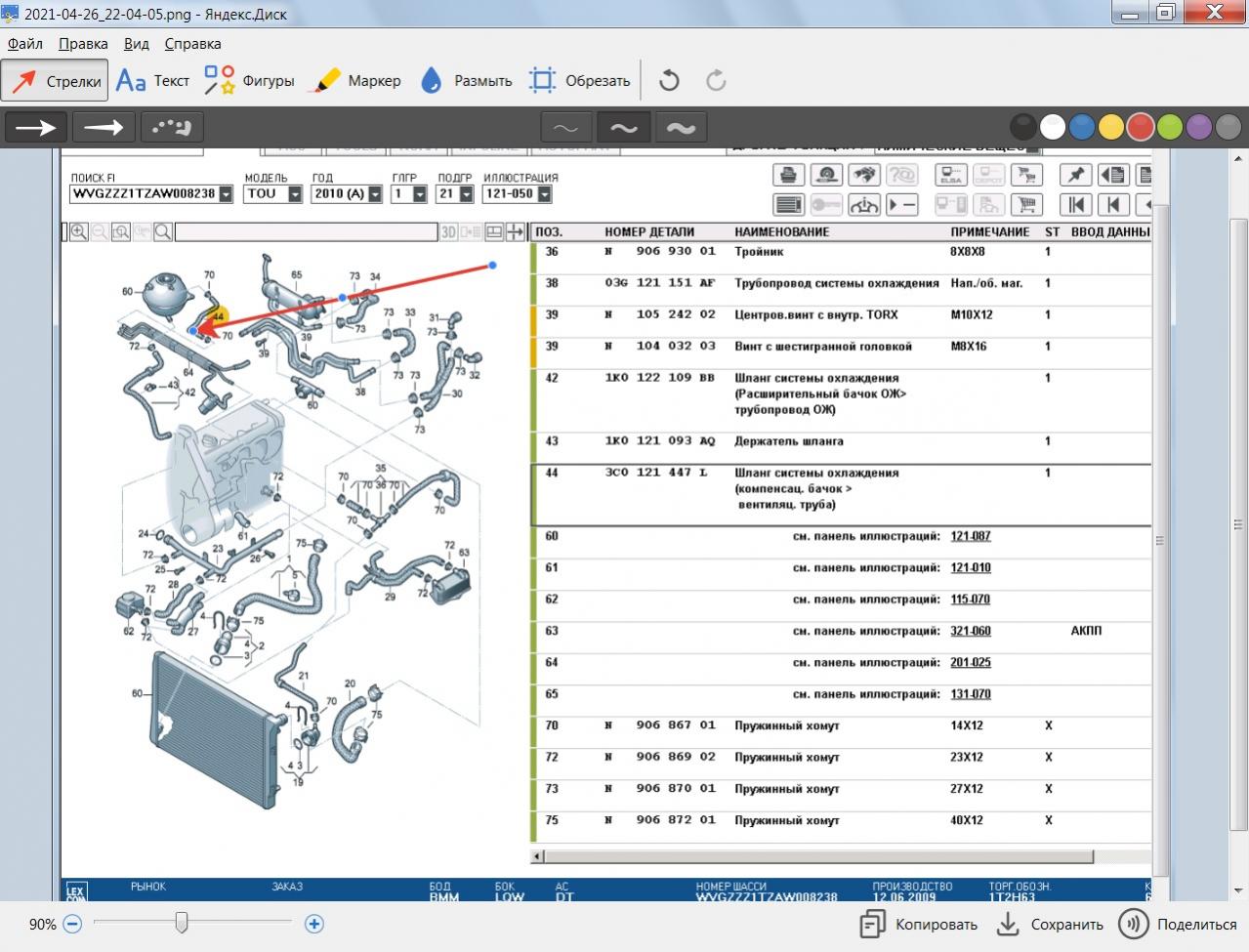

приветствую всех. нужна помощь в определении кода запчасти. Декоративная крышка двигателя, протерла алюминиевую трубку, как я понимаю обратки ОЖ. На картинке выделил красным
Не могу сам найти код. VIN авто WVGZZZ1TZAW008238. спасибо

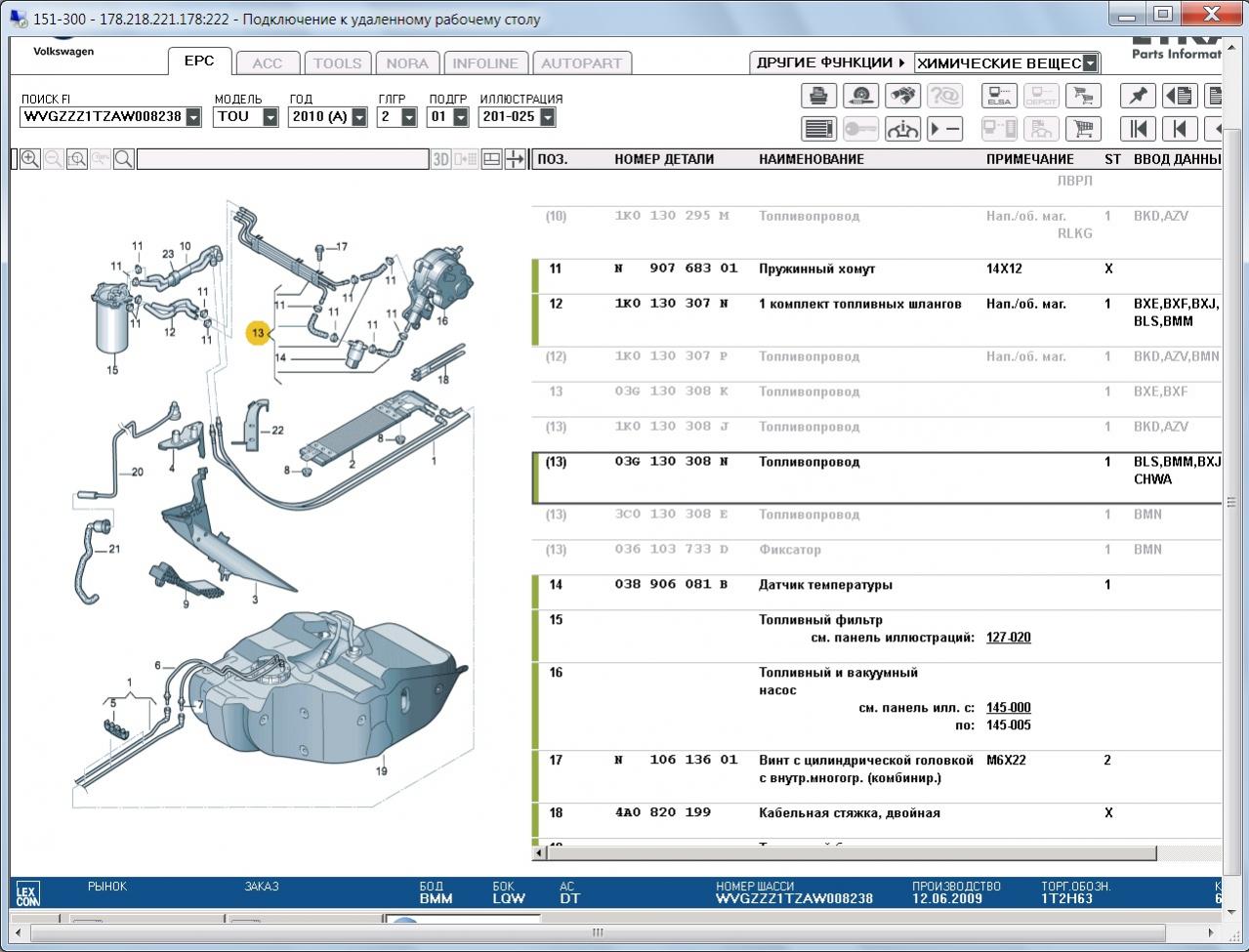

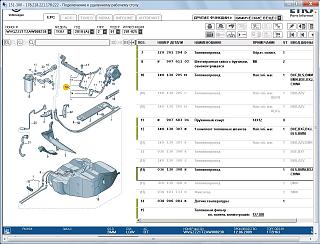

Nikolay_Y, 03G130308N

Спасибо, но это топливный, а у меня антифриз из него бьет и идет он в бачек охлаждайки

Сообщение от Nikolay_Y

у меня антифриз из него бьет и идет он в бачек охлаждайки

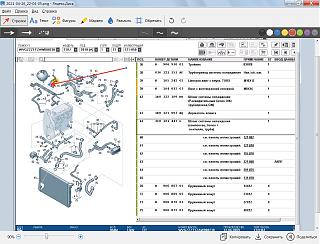

Ваша картинка

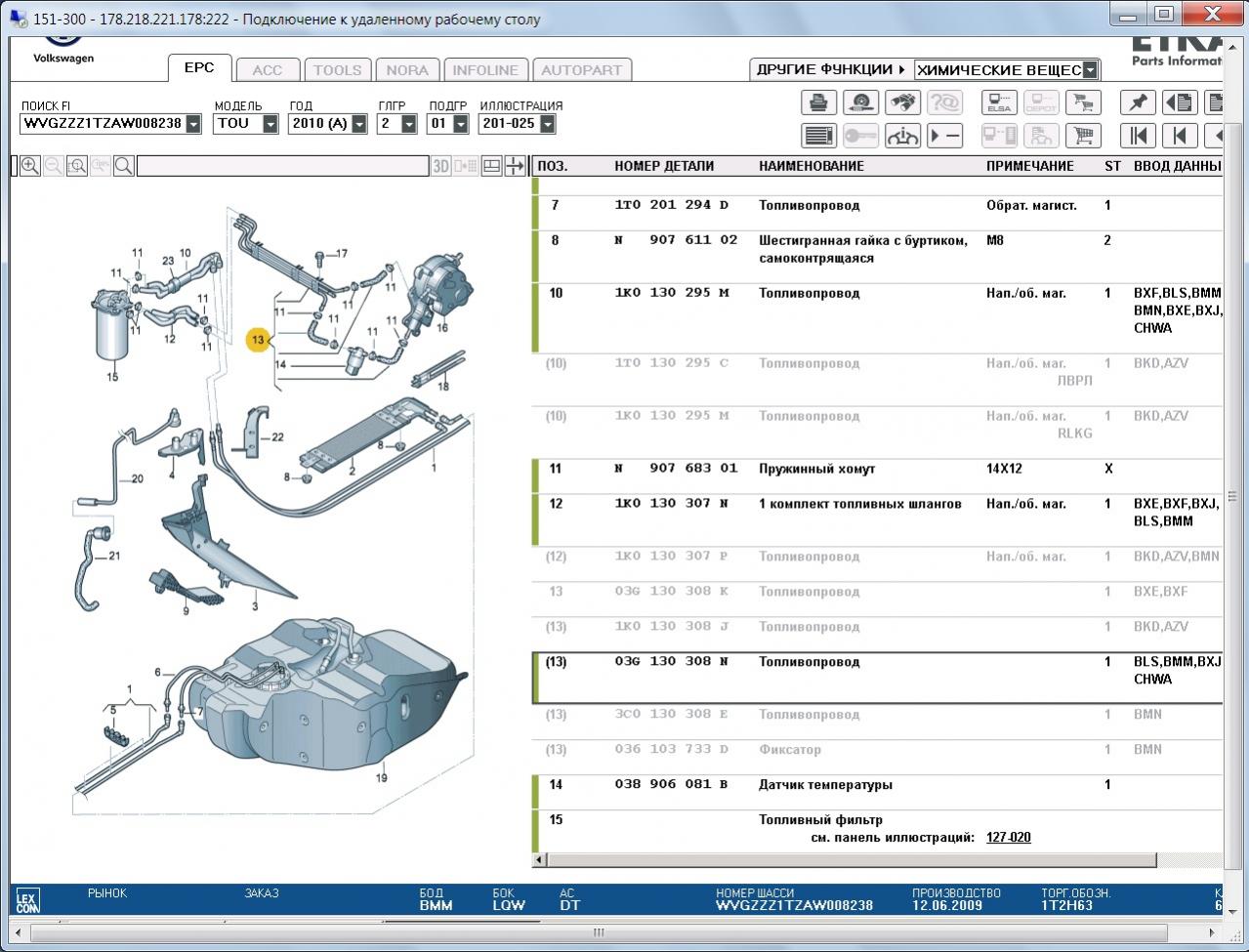

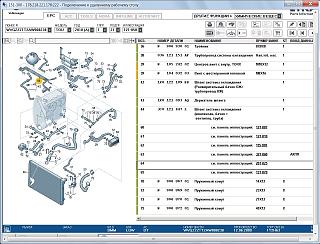

Смотрим илл. 201-025-

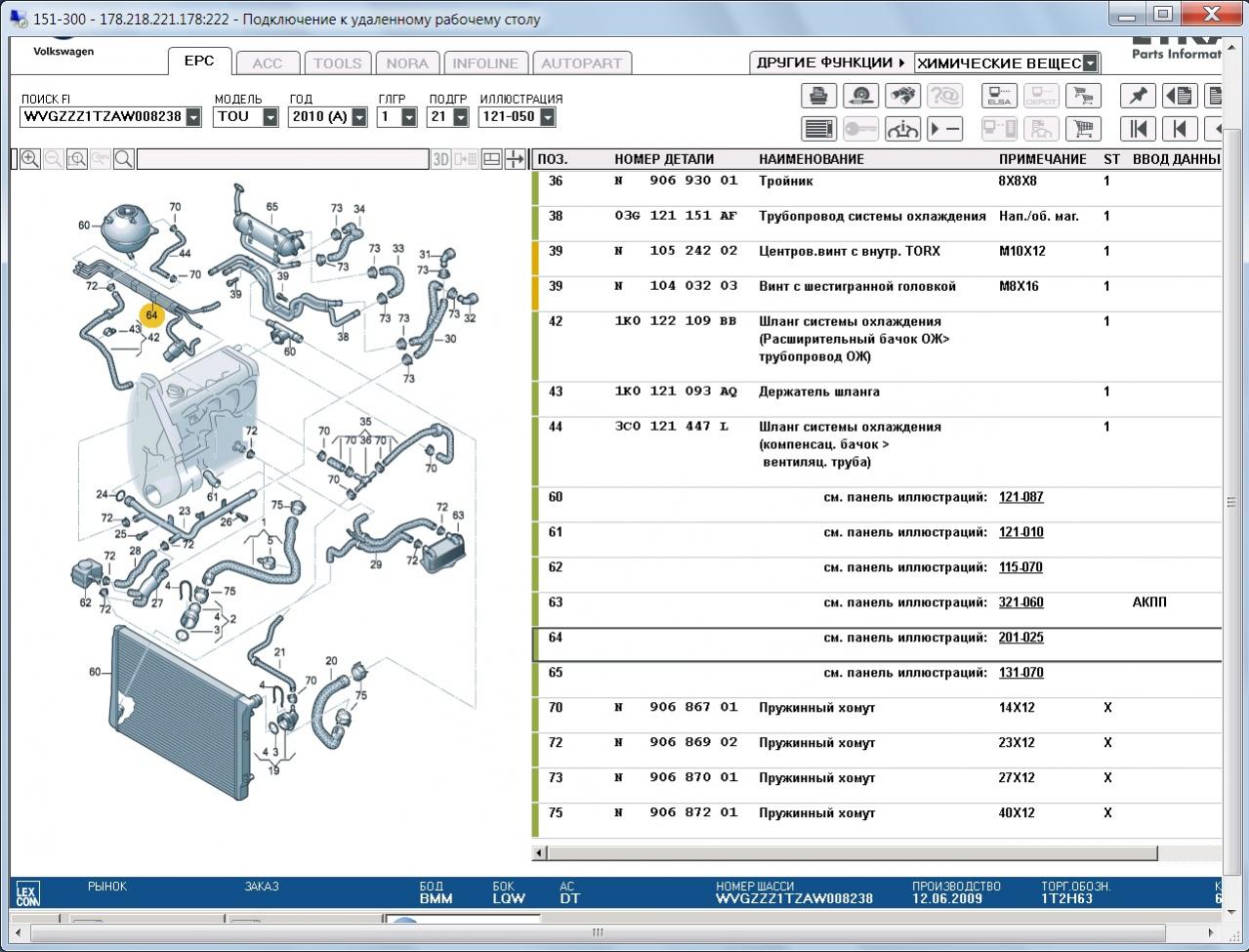

Куда идет трубка №44?

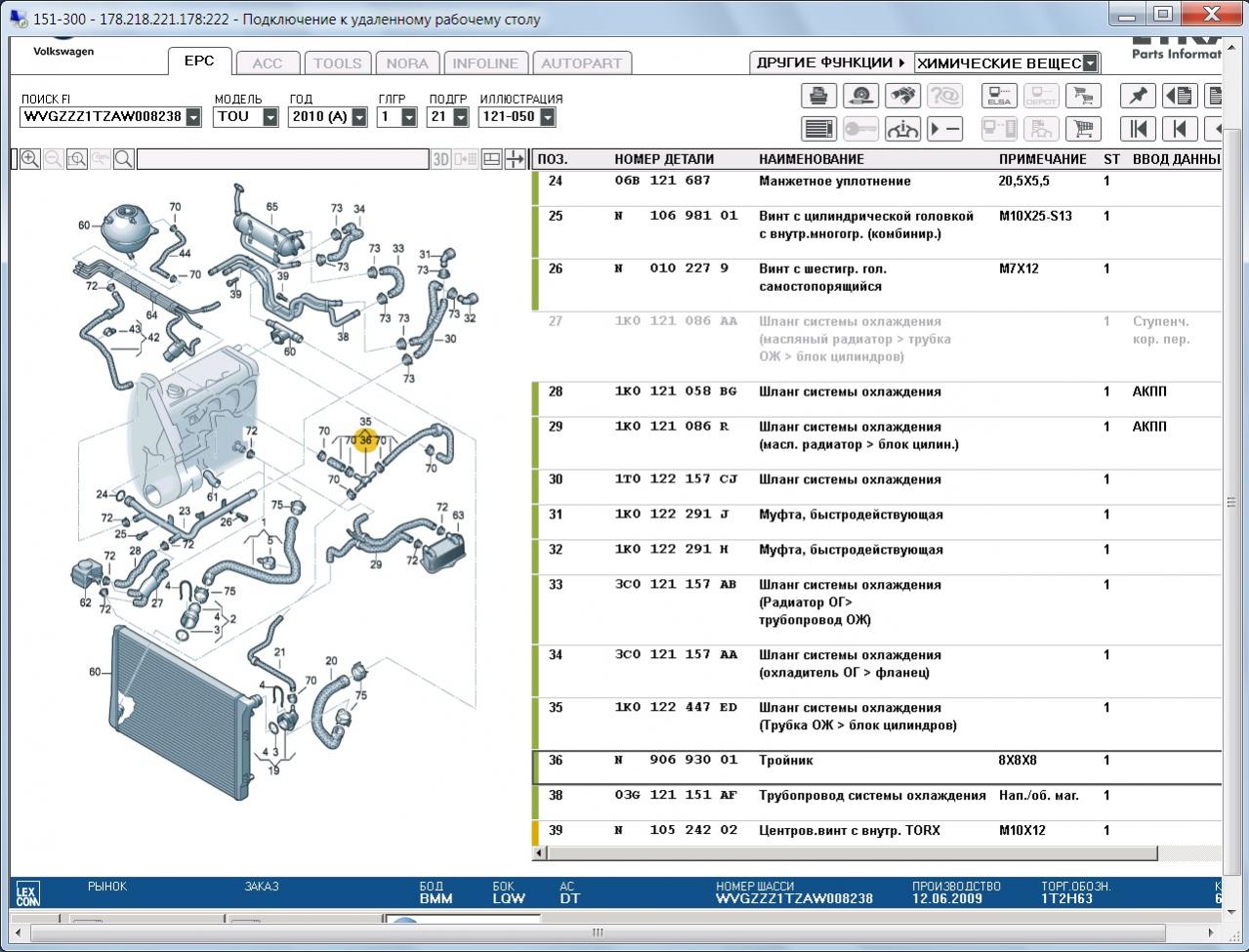

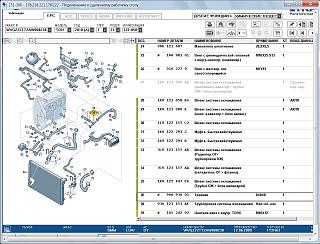

трубка которую указал я, выходит на группу 36. тройник.. в машине, в реальности, именно средняя трубка идет. .а по схеме выход с бочка идет на верхнюю трубку и потом выходит почему то со средней в этот самый тройник. даже если следить на схеме за пунктиром. то вход верхняя трубка а выход средняя.

Сообщение от Nikolay_Y

36. тройник

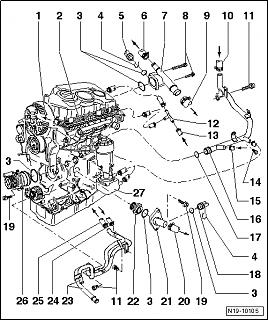

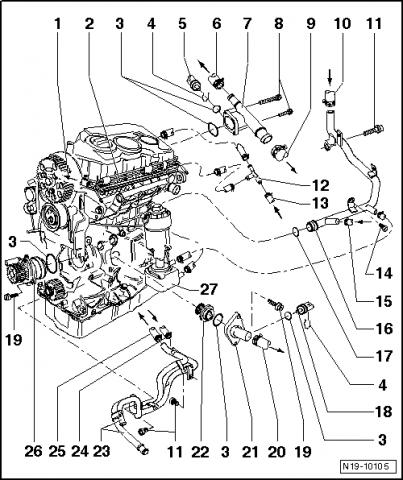

В ЕТКА схемы не всегда правильные Ща Эльзу гляну.

1 -	к расширительному бачку, верхний вывод

q	План подключения шлангов подачи охлаждающей жидкости → Глава

2 -	Трубка подачи охлаждающей жидкости, верхняя

q	прикручена на крышке головки блока цилиндров

q	План подключения шлангов подачи охлаждающей жидкости → Глава

3 -	Уплотнительное кольцо круглого сечения

q

заменить

4 -	Крепежная скоба

q	проверить надежность крепления

5 -	Датчик температуры охлаждающей жидкости -G62-

q	перед снятием при необходимости сбросить давление в системе охлаждения

6 -	К радиатору системы рециркуляции ОГ

q	План подключения шлангов подачи охлаждающей жидкости → Глава

7 -	Соединительный штуцер

8 -

10 Нм

9 -	К радиатору сверху

q	План подключения шлангов подачи охлаждающей жидкости → Глава

10 -	от теплообменника

q	План подключения шлангов подачи охлаждающей жидкости → Глава

11 -

40 Нм

12 -

Тройник

13 -	от тройника, верхний шланг системы охлаждения

q	План подключения шлангов подачи охлаждающей жидкости → Глава

14 -

15 Нм

15 -	от расширительного бачка, нижний вывод

q	План подключения шлангов подачи охлаждающей жидкости → Глава

16 -	Трубка системы охлаждения, передняя

q	План подключения шлангов подачи охлаждающей жидкости → Глава

17 -

Сальник

q

заменить

18 -	Датчик температуры охлаждающей жидкости на выходе радиатора -G83-

q	перед снятием при необходимости сбросить давление в системе охлаждения

19 -

15 Нм

20 -	к радиатору, снизу

q	План подключения шлангов подачи охлаждающей жидкости → Глава

21 -	Соединительный штуцер

q	Для термостата

q	План подключения шлангов подачи охлаждающей жидкости → Глава

22 -

Термостат

q	снятие и установка → Глава

q	следить за монтажным положением → Глава, снятие и установка термостата

q	проверка: нагреть термостат в теплой воде

q	Начало открывания примерно 85 °C

q

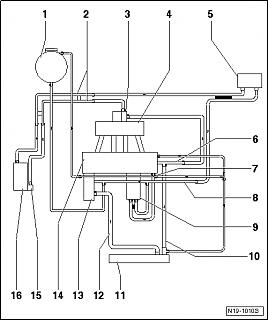

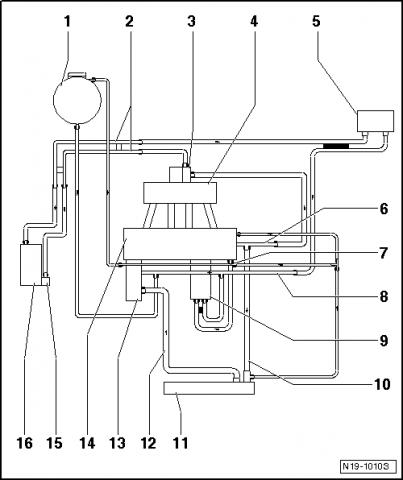

Конец - примерно 105 °C q Высота подъема не менее 7 мм 23 - Трубка системы охлаждения, задняя q План подключения шлангов подачи охлаждающей жидкости → Глава 24 - От радиатора системы рециркуляции ОГ q к насосу отопителя -V55- q План подключения шлангов подачи охлаждающей жидкости → Глава 25 - к теплообменнику q План подключения шлангов подачи охлаждающей жидкости → Глава 26 - Водяной насос q проверить на легкость хода q учитывать монтажное положение q снятие и установка → Глава 27 - Охладитель масла q для моторного масла q снятие и установка → Глава 1 - Расширительный бачок 2 - Трубка системы охлаждения, задняя 3 - Радиатор системы рециркуляции ОГ 4 - Впускной коллектор 5 - Теплообменник системы отопления 6 - Соединительный штуцер 7 - Трубка подачи охлаждающей жидкости, верхняя 8 - Трубка системы охлаждения, передняя 9 - Охладитель масла q для моторного масла 10 - Шланг охлаждающей жидкости, верхний 11 - Радиатор 12 - Шланг охлаждающей жидкости, нижний 13 - Водяной насос/термостат 14 - Головка блока цилиндров/блок цилиндров 15 - Электронасос отопителя -V55- 16 - Дополнительный отопитель

Ну кода именно трубки охлаждения нет. Топливные по форме другие. Спасибо за труды. я думаю не буду мучаться сам и не буду мучать вас. просто куплю маслобензостойкий шланг и поставлю туда.


на хомутики не смеемся. и да изолента. просто чтоб до дома доехать, заделал пробоину так.

Сообщение от Nikolay_Y

и да изолента

Почему не синяя?
