Схема расположения предохранителей!

Stiv,Вы не обижайтесь, но если пресмотреть ВСЕ ваши сообщения - один флуд! Форум и так оброс, фиг , что найдешь, нет конкретного ответа - не пишите, поболтать в курилку.

vladik, А я разве не правильно написал, что

Сообщение от Stiv

Где то же здесь " Тихоход" выкладывал схему-рисунок.

двух блоков предохранителей на 1.9 мотор.
Если человеку нужно, то пусть ищет, я ему дал направление, а у меня к сожалению не получается сделать это с телефона, поэтому не могу дать ссылку. Где вы увидели флуд?
Тогда нужно модераторов так же обвинять во флуде, когда они пишут: "пользуйтесь поиском".

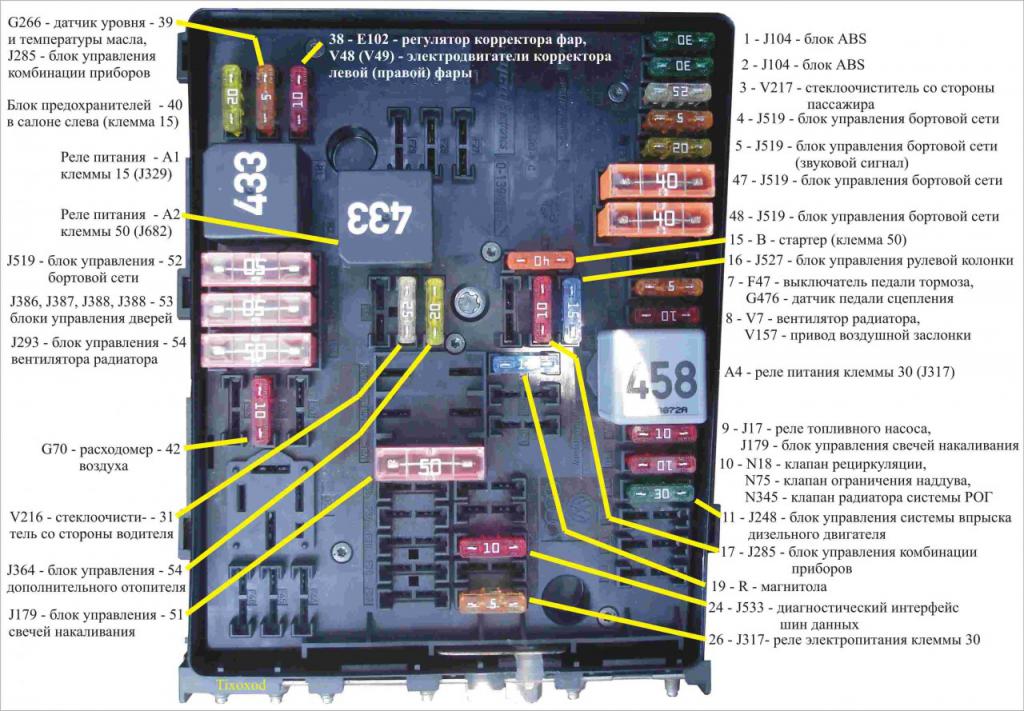

HELP: на ходу замигали все индикаторы приборной панели, остановился, двигатель схватывал и глох, открыл под капотом блок предохранителей, сгорел 24 J533 - диагностический интерфейс шин данных 10А, при попытке поставить 10-15-20А щелкали сразу прямо в руке? Вопросы: что это-диагностический интерфейс шин данных, где искать замыкание? индикаторы светятся все: руль, масленка и даже просит заправить. Доехал до гаража на буксире, снял клеммы аккумулятора, не знаю с чего начать!HELP!, не заводится после химчистки салона пост 31,32 - у меня такое летом было, связал с чисткой салона, а теперь само по себе... Кто спец в проводке - обьясните за что хоть он отвечает, чтоб знать где искать.

Serq,

вообще нужно указать двигатель

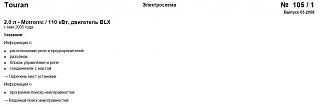

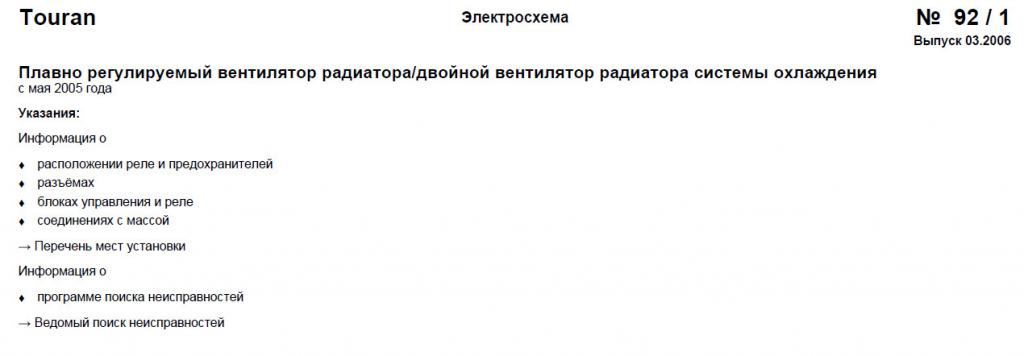

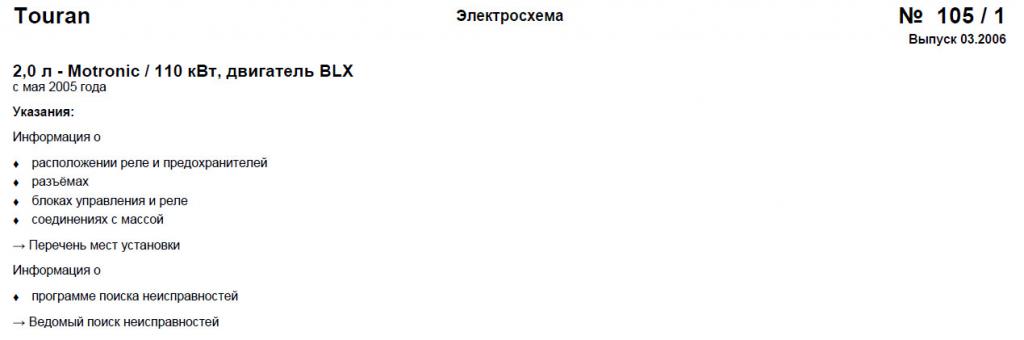

например для этого

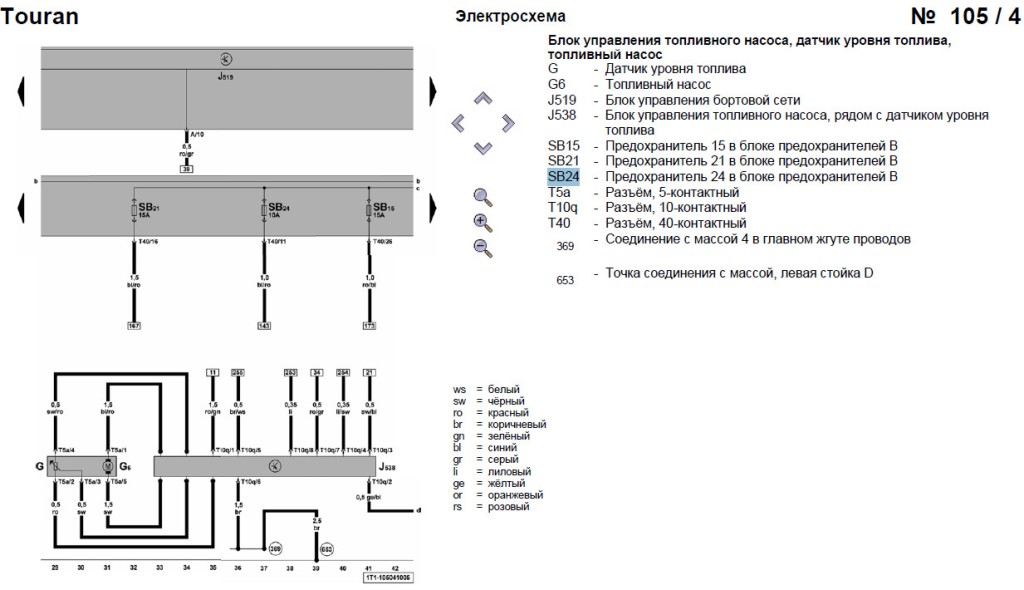

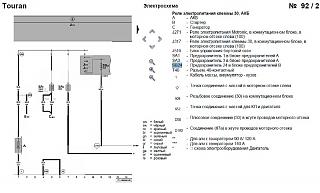

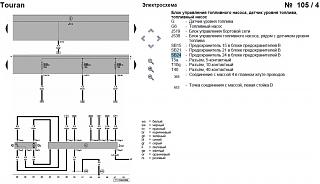

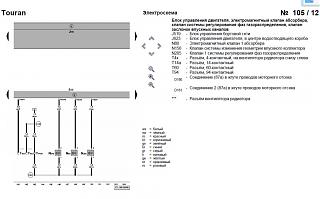

питает 143 точку по схеме

а это J-623 БУ двигателя, находиться в центре водоотводящего короба

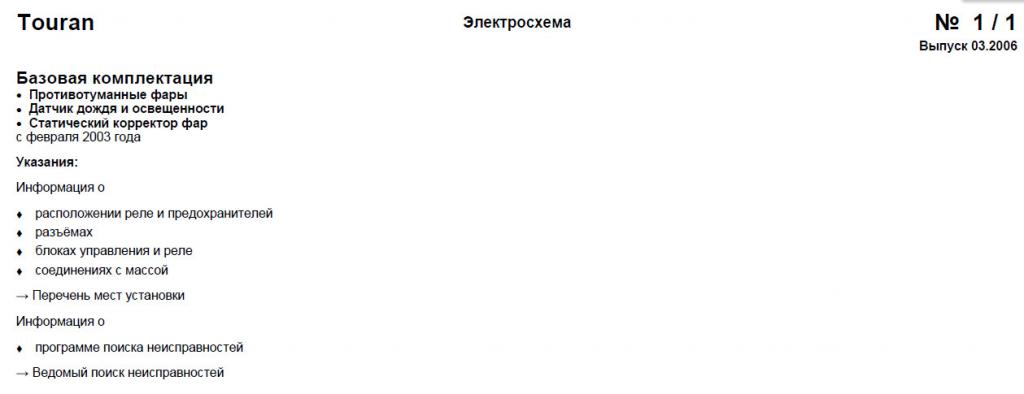

ну а базовой комплектации как вы и пишете

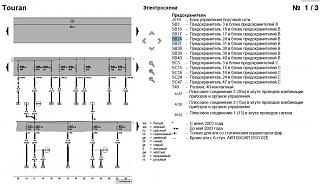

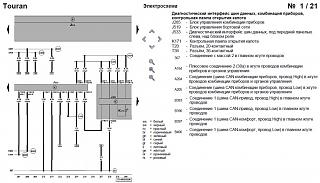

питает 274 точку

а там 533

Кое что проясняется, тоже нарыл где он находится, начинаю понимать для чего он, но вот справлюсь ли сам с причиной того, что предохранитель сгорает?, пойду к машине, погляжу как туда подлезть, у меня BKD.

Ну и капец же там жгутов проводки, на свой риск поставил 30 А, завелась, работает, стер ошибки Ваг комом, это временно, может опять влага куда попала, сейчас просушу, завтра попробую вернуться на 10-15 А. Боюсь даже нашим "спецам" отдавать. Кто что посоветует - спасибо!

Машина "просохла" сутки в гараже, просто стояла, он даже не отапливаемый, предохранитель 15А встал, все нормализовалось - надолго ли?

пока не помоешь, нужно искать задиры в проводке, ошибки посмотри
