Тема: Звуковой сигнал

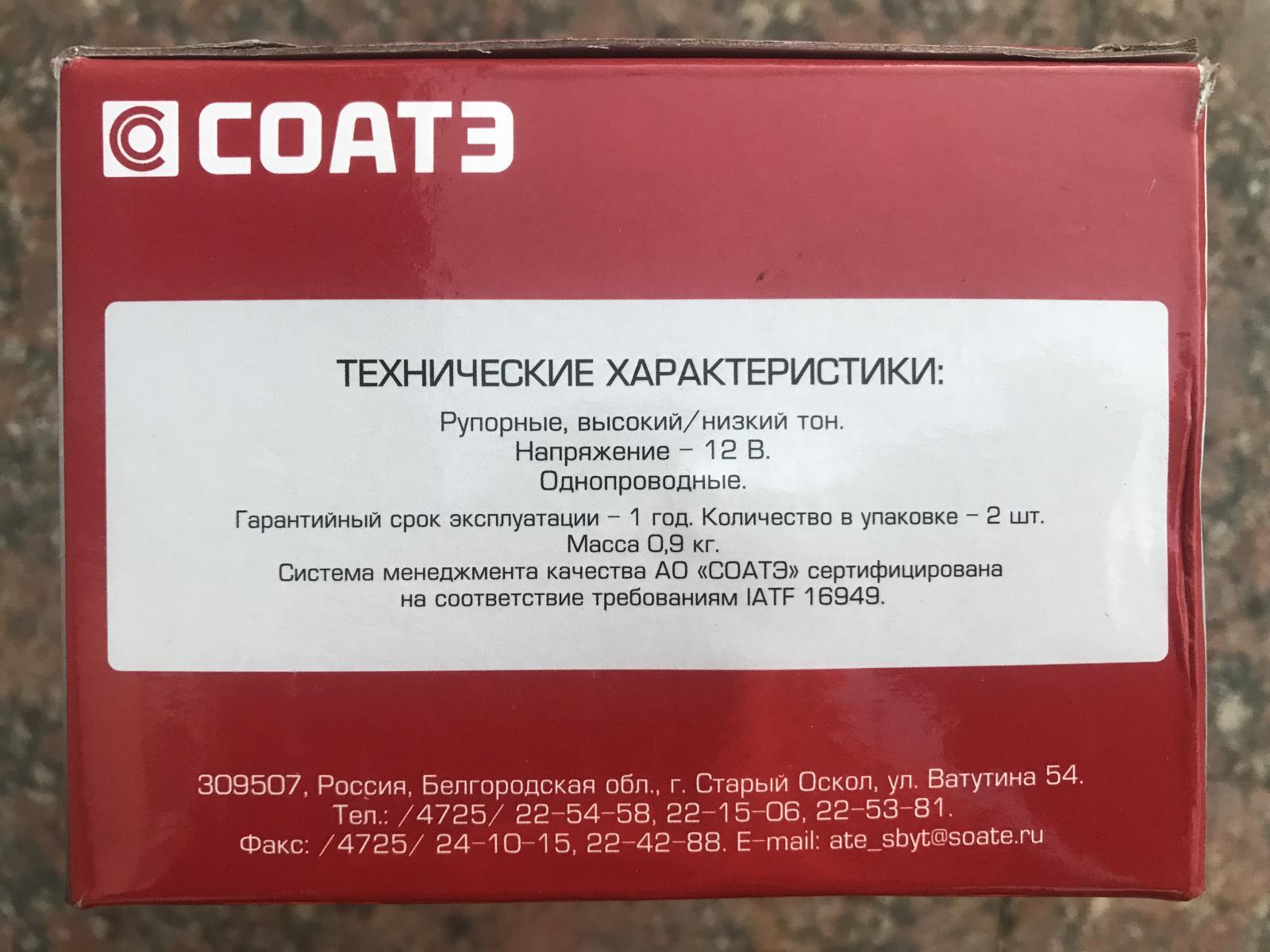

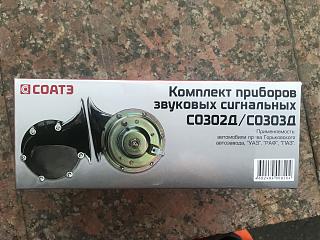

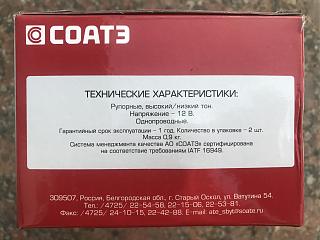

Дорого времени суток друзья! Наткнулся на данную тему, и решился тоже изменить звук клаксона на своём ТУРАНЕ... В моей комплектации стоит один сигнал. Решил поставить два волговских... Скажу сразу проблем с сигналом не было, просто захотелось громкого и насыщенного звука бибикалки.)) Для этого приобрёл сей дивайс: ...
Сильно ломать ничего не стал, кроме родного сигнала, его решил полностью разобрать "сломать" ради разъёма, дабы не резать штатную проводку.
Про то как снимать сигнал, и прочее писать не буду! В теме уже всё разжевали...

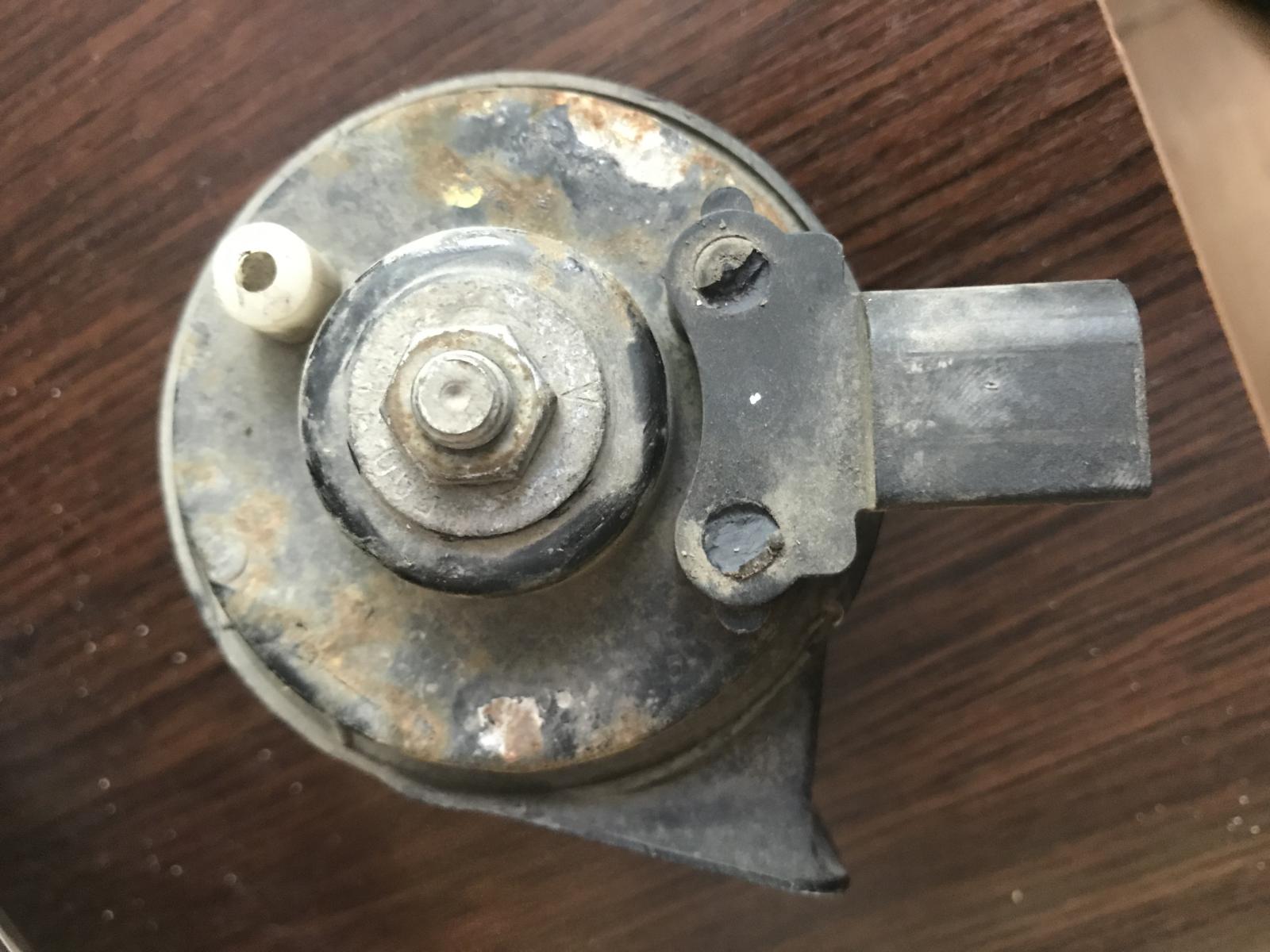

родной сигнал.
Я сильно не спешил, по времени точно не могу сказать сколько у меня заняло всё это действо. Делал половину дома, доделывал на работе.)
После снятия гуделки, начал разбирать её. Болтов никаких на сигнале нет, чтобы его вскрыть.Он оказался завольцован, типо крышки на на компоте...) Так как наждака дома нет, делал всё бормашинкой и напильником. Метал мягкий по ободу, подозреваю что какой-то алюминиевый сплав...

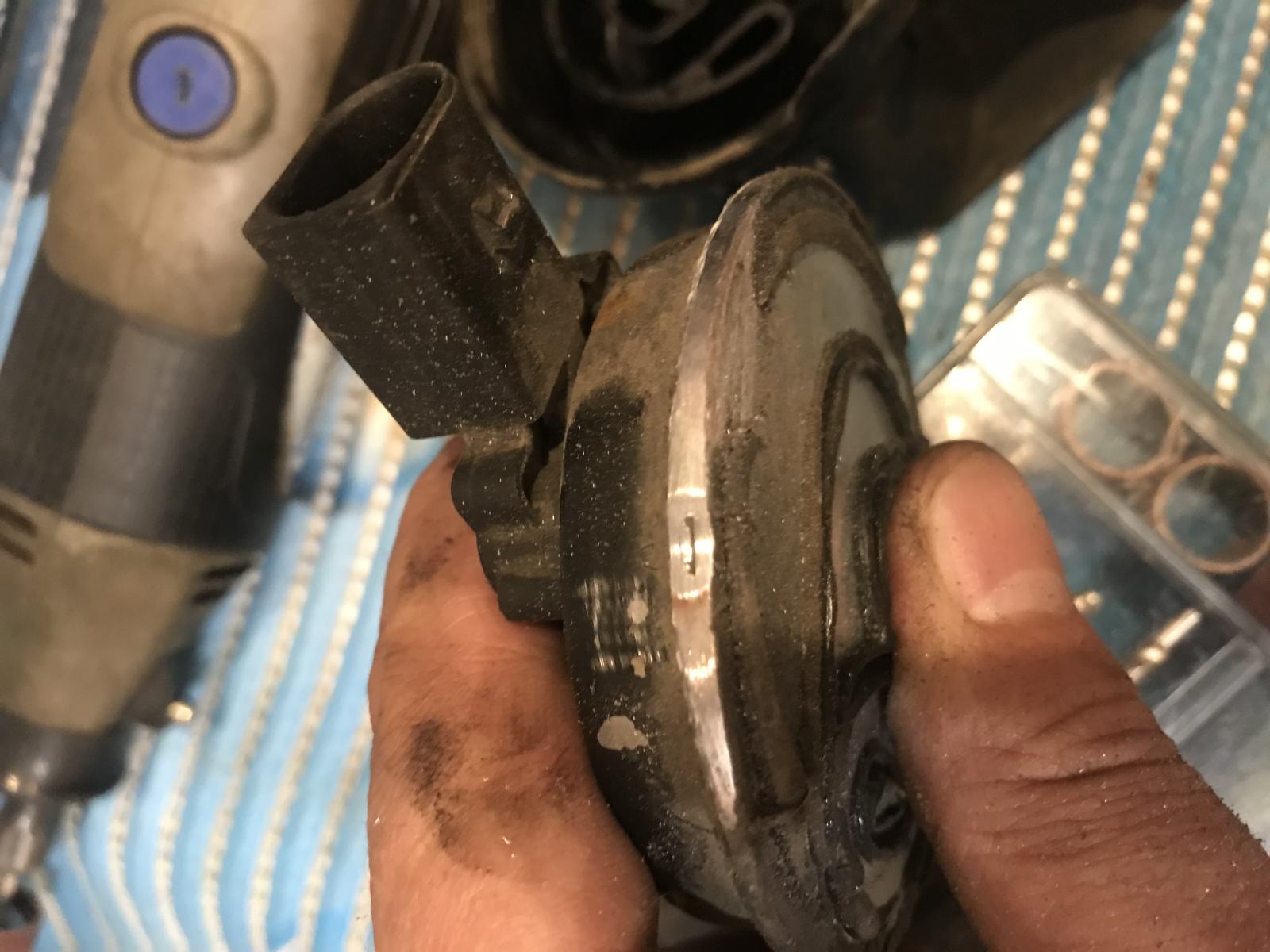

консервная банка...)

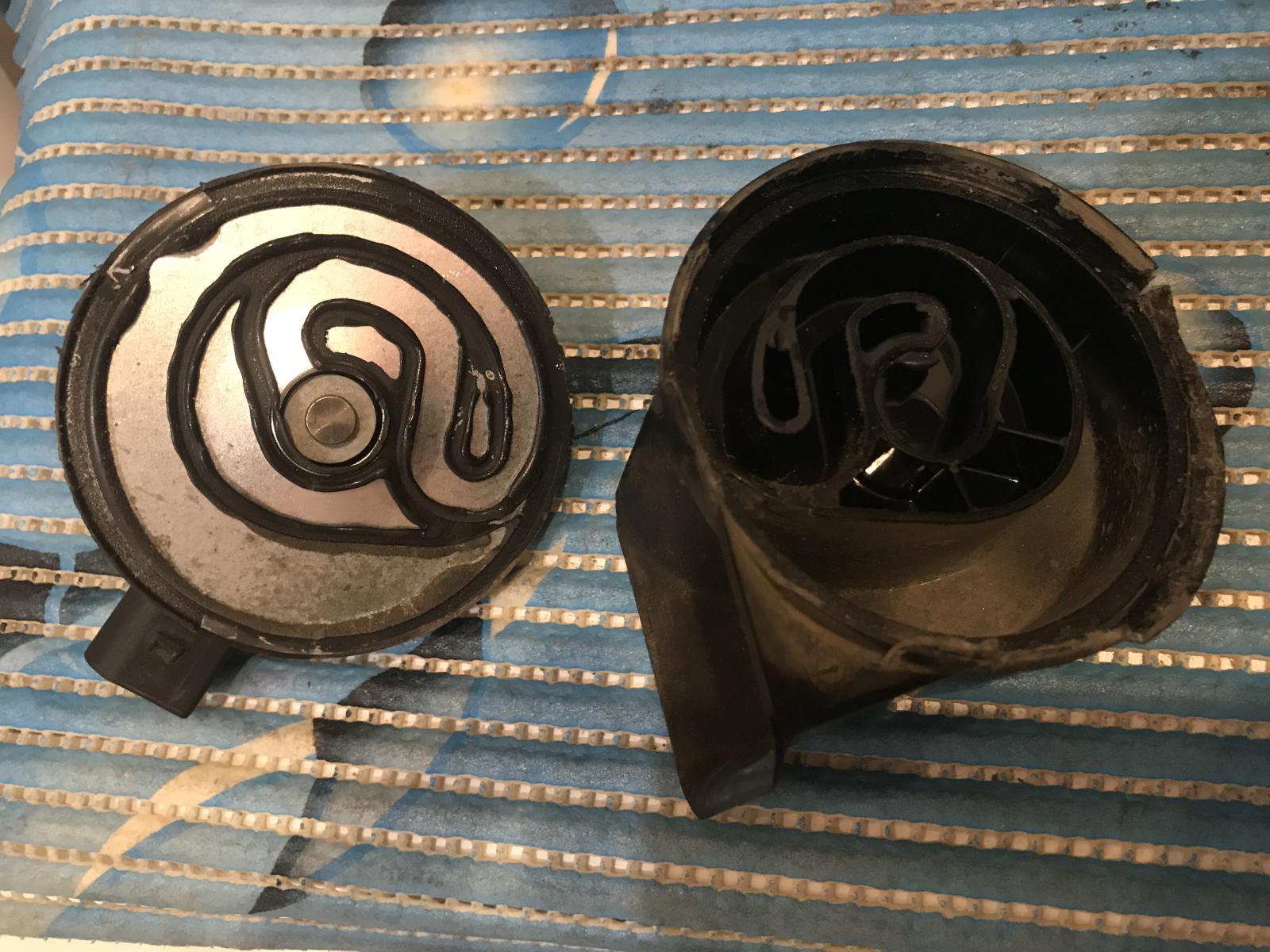

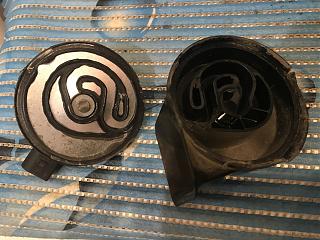

разобрал.

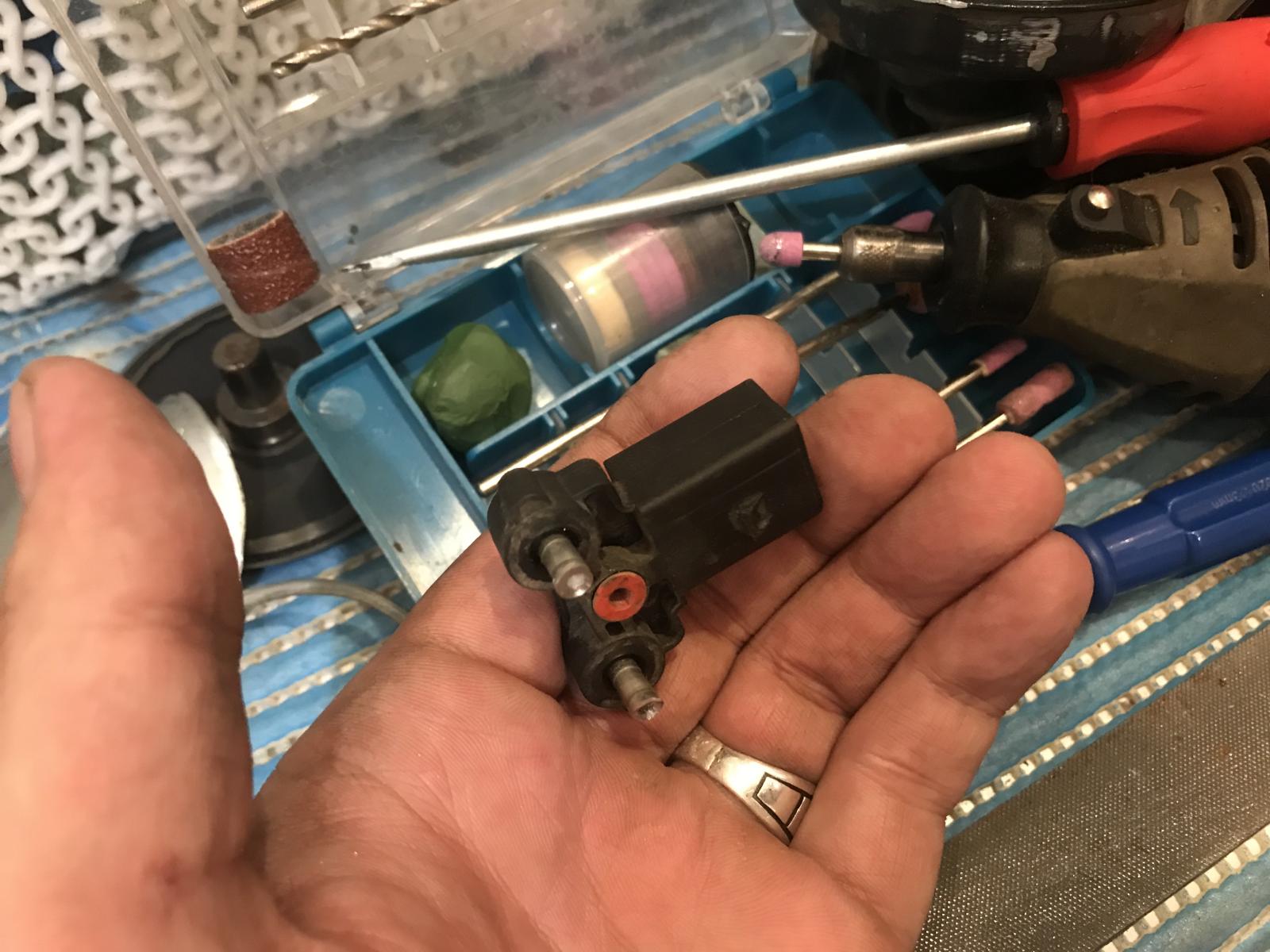

всё ради этого разъёма, чтобы не резать родную фишку на проводе.
Далее в контактах сигнала, которые находились внутри, засверлил не сквозные отверстия примерно 5-6мм глубиной, всё для того чтобы вставить туда провода и запаять.

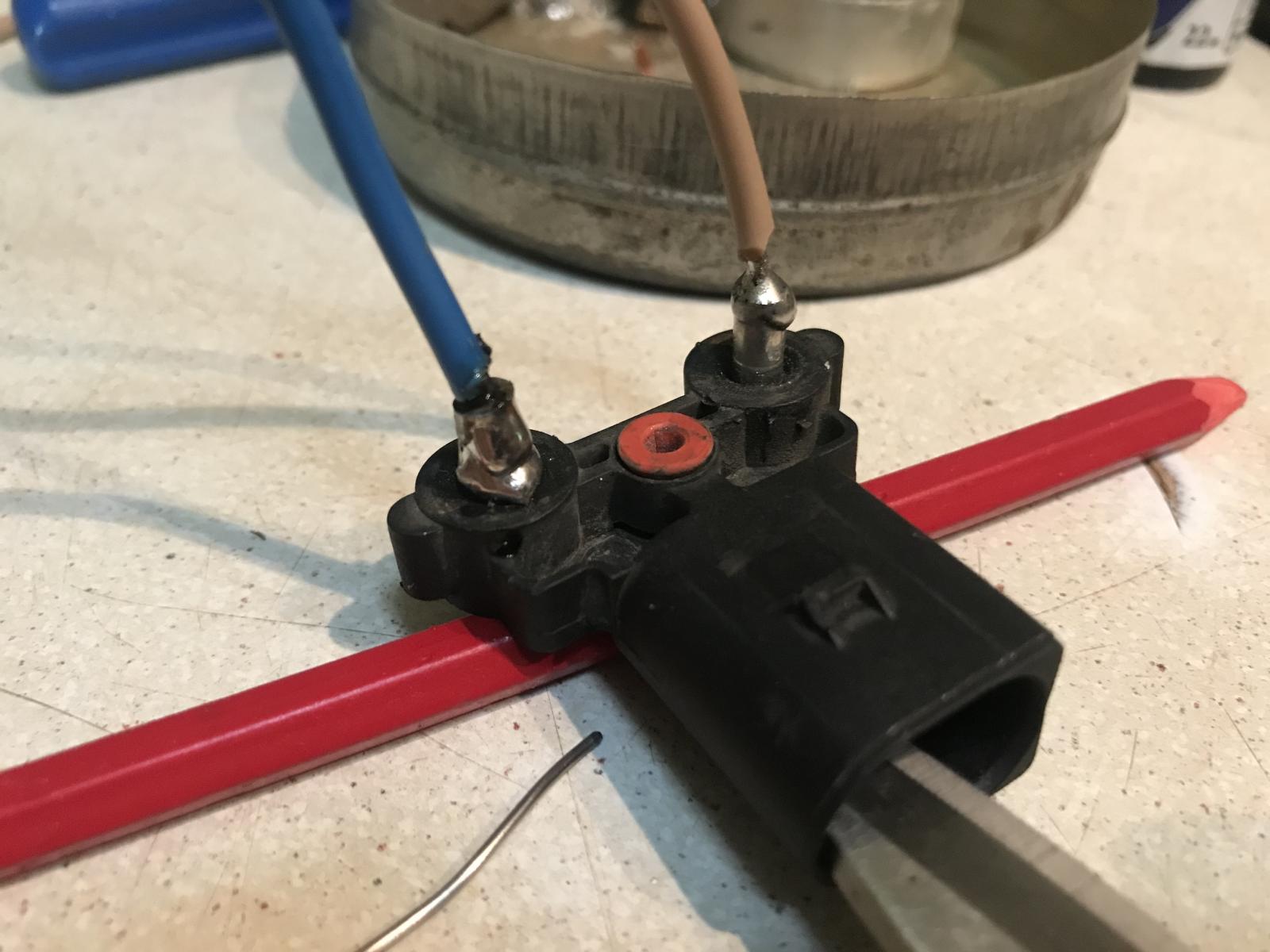

разъём с припаянными проводами.
Тут писали, что можно ставить паралельно два сигнала на разъём, у кого штатно он стоит один... Я решил пойти по более трудоёмкой, но на мой взгляд более надёжной дорожке... Купил в запчастях обычное 4х контактное реле, колодку к нему, а так же купил корпус предохранителя с выводами в прорезиненном корпусе...

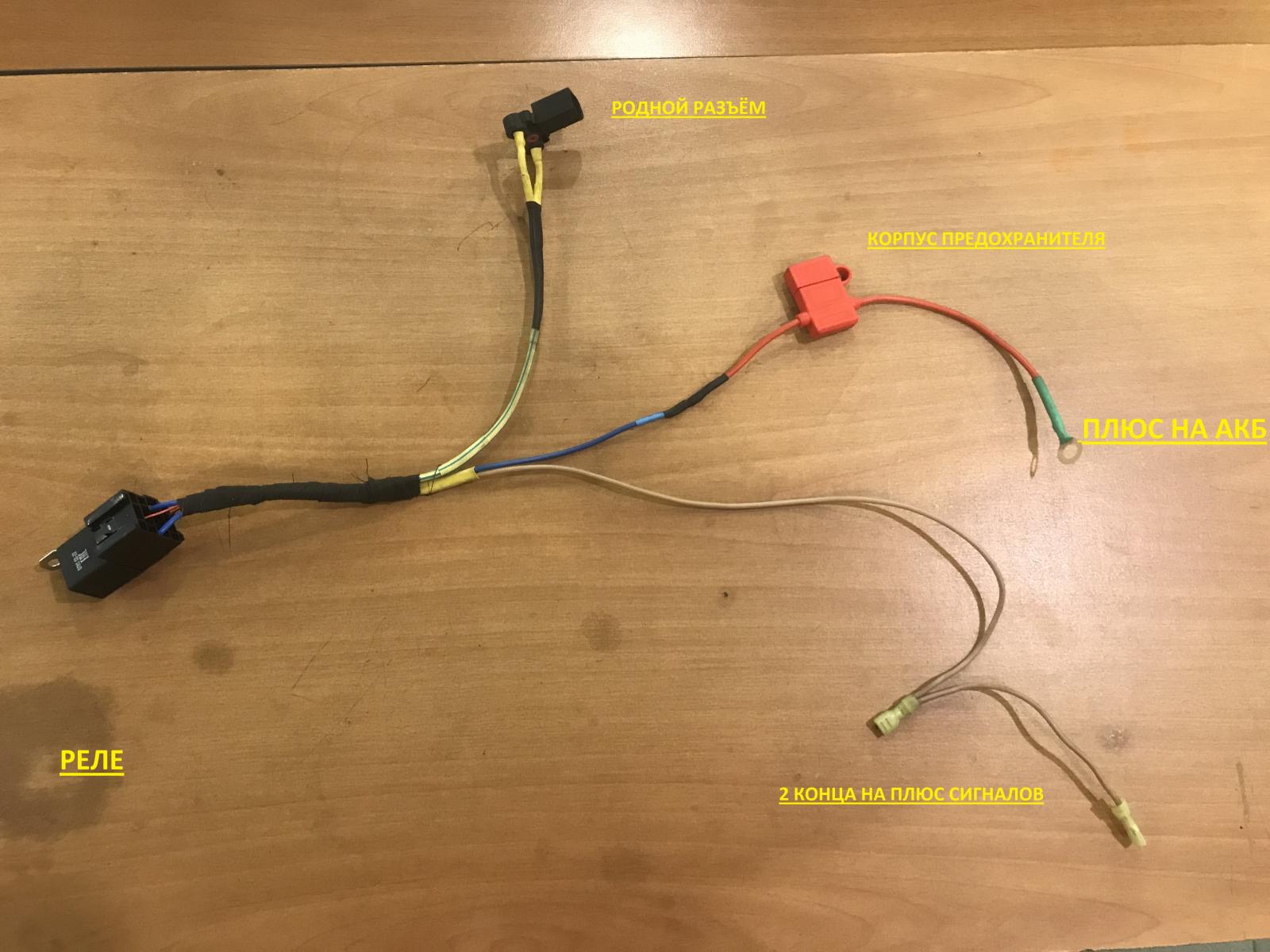

Ну и в общем собрал вот такую косу:
Собрал по этой схеме:
Все соединения были хорошо пропаяны и изолированны, контакты старого сигнала для своего же спокойствия, замазал герметиком...)
Ну и потом всё устанавливал...

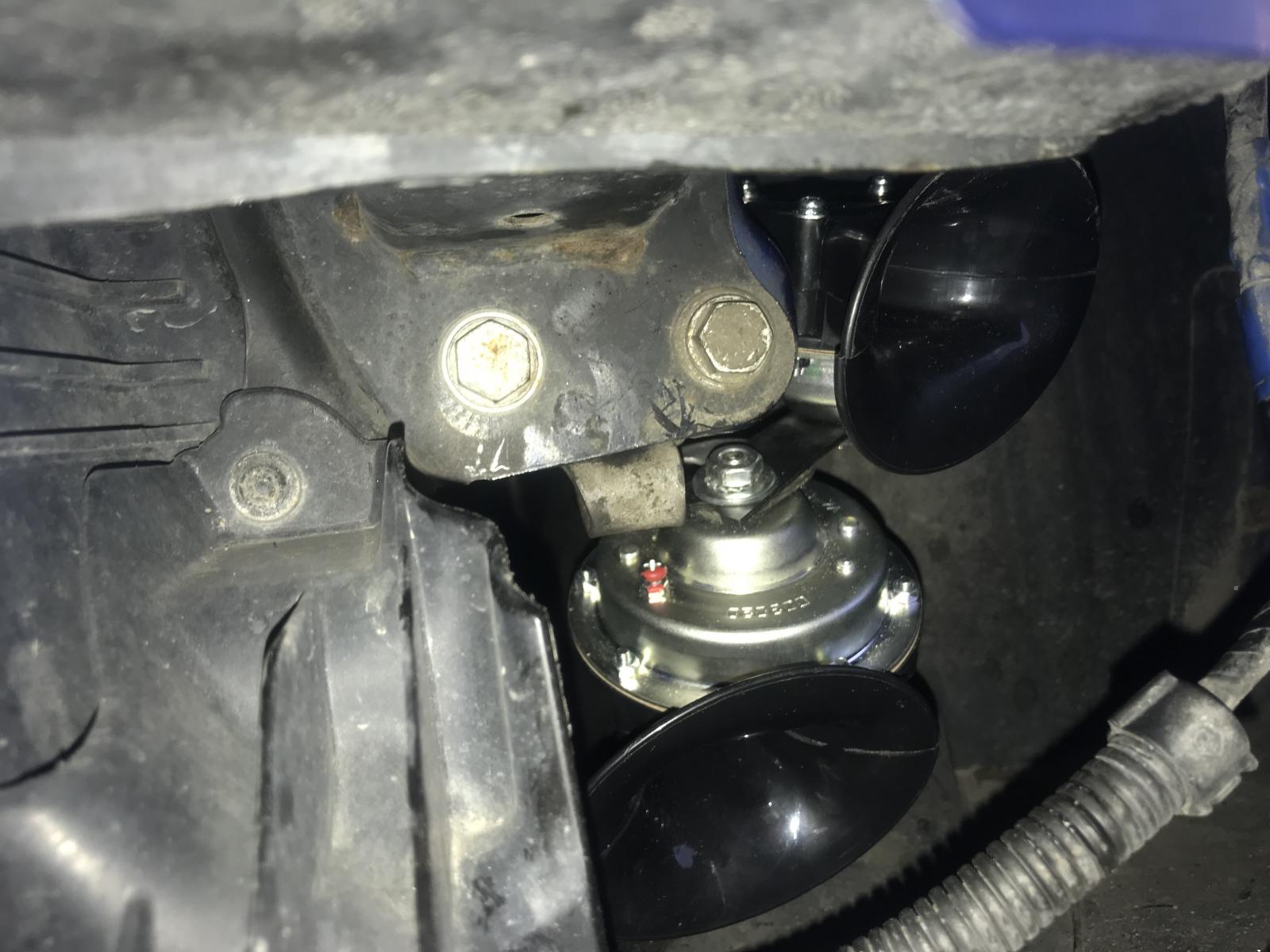

Бампер не снимал! Снял решётку ПТФ и саму ПТФ. Тесновато но абсолютно реально всё сделать. Сигналы посадил на родной кранштейн, плюс один сидит на дополнительной пластине. Почему-то в комплекте с новыми сигналами пластин крепления не оказалось... Так что кто ещё надумает, запасайтесь заранее. Родной крепёж пришлось подгибать, ради наилучшего расположения...

Чтобы не раскидывать провода по всему моторному отсеку, старался все компоненты расположить ближе друг к другу...

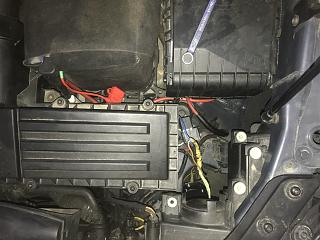

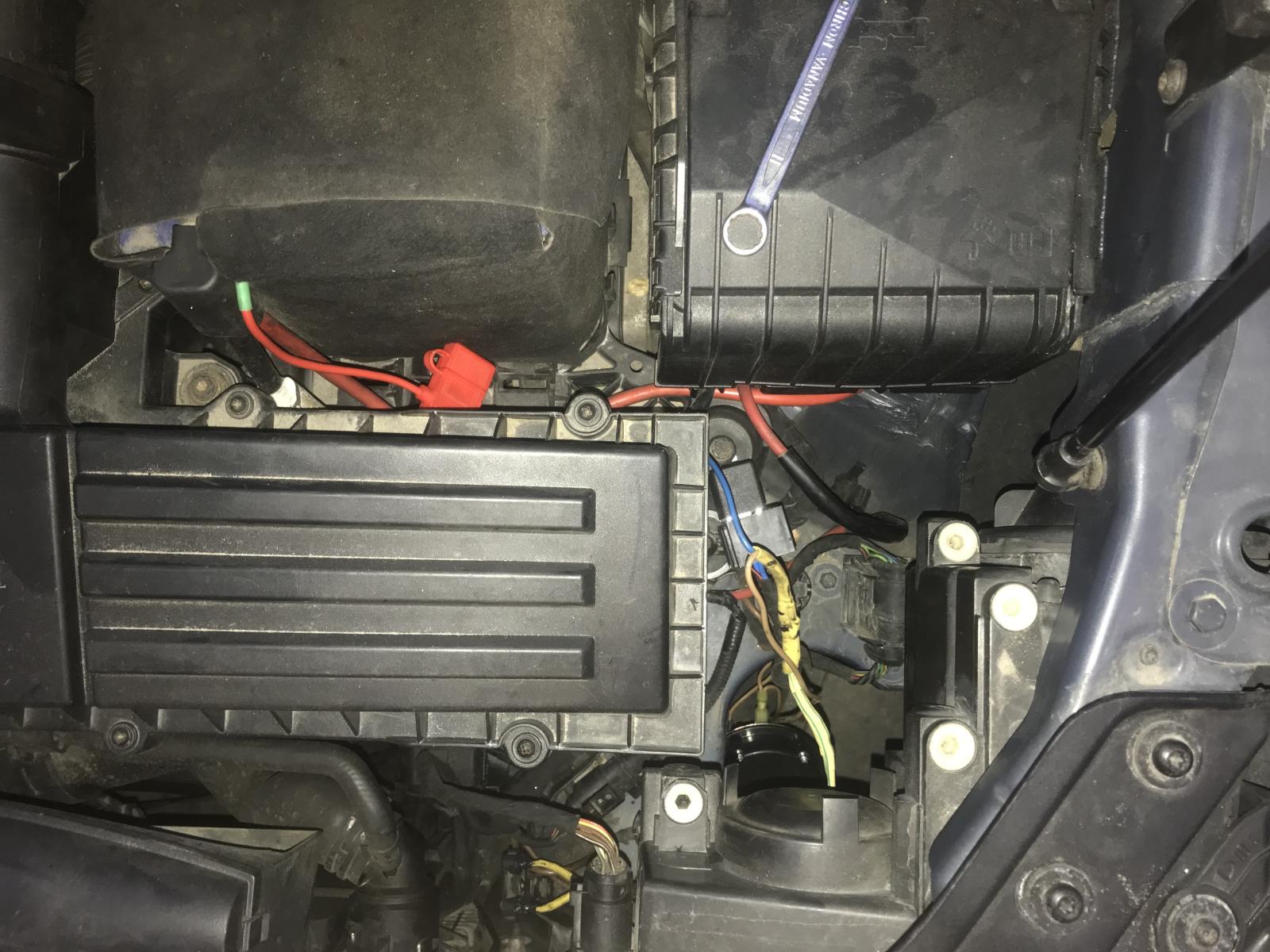

вид сверху на мою косу.
P.S. Строго не судите.)
И ДА!!! Это реально работает, и звук теперь ни как у пенсионера-дачника...
Я ОЧЕНЬ ДОВОЛЕН, и НЕ ЖАЛЕЮ ПОТРАЧЕННОГО ВРЕМЕНИ!

Зачем реле? Штатное не выдержит возросший ток?

Не стал эксперементировать! Пошёл по более надёжному пути в плане защиты электоропроводки авто. Дабы не горели предохранители!

Сообщение от cadd

Зачем реле? Штатное не выдержит возросший ток?

Женя, кнопка на руле - управляемый минус. Если посмотришь на штатный сигнал, то заметишь разъем с двумя контактами. Человек купил сигналы с одним контактом, второй на корпусе. Поэтому, чтобы штатно их подключить к нашему разъёму, нужно либо использовать дополнительное реле, либо изолировать сигнал от корпуса авто через диэлектрические прокладки и подавать + на вывод, а минус от кнопки на корпус сигнала.

serg_w, На схему даже не смотрел...)) Исходил от того что на родной сигнал подаётся два провода, и зная схему подключения и принцип работы реле, взял и сделал! А вообще полностью согласен с дополнительным разъяснением!!!

Всем доброго времени суток! После установки волговских клаксонов заметил не приятный побочный эффект… При нажатии на сигнал, пропадает освещение в салоне. Стоит машину заглушить, подождать пару минут свет появляется, но с нажатием на сигнал, всё повторяется… Кто-то вообще сталкивался с подобным? Куда копать? Где искать проблему?

- - - Добавлено - - -

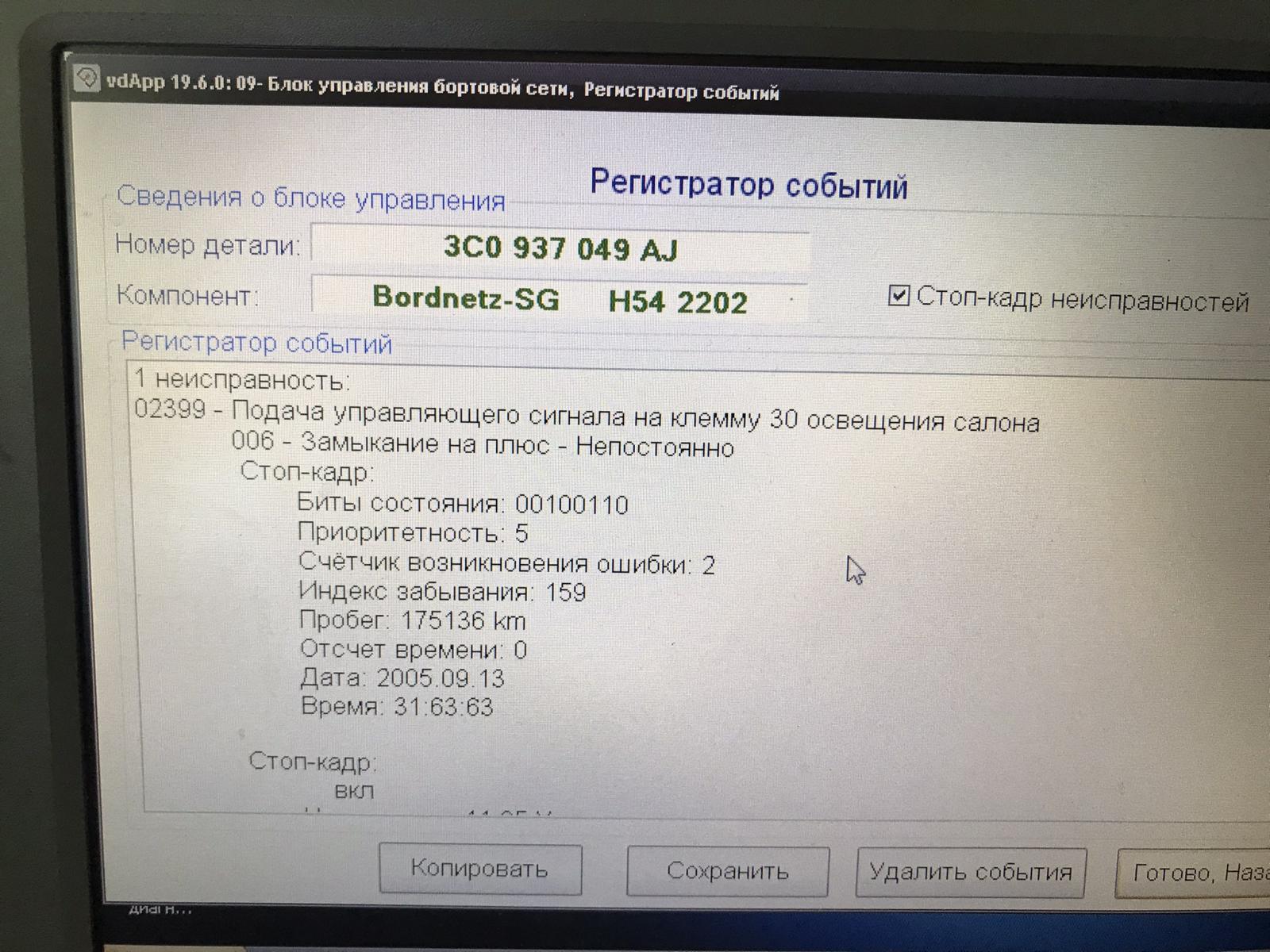

Вот что выдаёт Вася…

САНЫЧ245, ты же сам выше выложил схему подключения одноконтактного(не изолированного) сигнала.
Бибика на руле - управляющий минус!!! Его подключает к минусу копия и на 85 вывод (по схеме) реле. 86 вывод на плюс после предохранителя.

Не совсем понял… Копия чего?
Схемой можно плиз?

- - - Добавлено - - -

Первое сообщение не видно…(

САНЫЧ245, не знаю почему, но первое сообщение не появилось. Я повторил его.
