Коды запчастей (старая)

kvas,

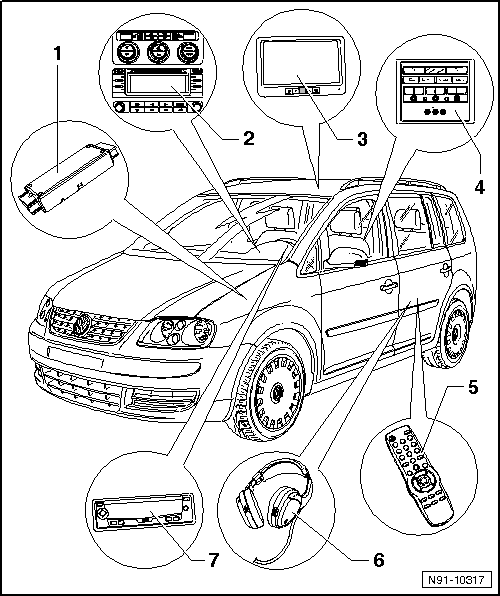

Вот Вам как выглядит RSE
[attachment=0:11pqyj8c]N91-10317.png[/attachment:11pqyj8c]

1 - Блок управления мультимедиа -J650-
- установлен под правым передним сиденьем
- снятие и установка, → Глава
- Расположение выводов многоконтактных штекерных разъемов на блоке управления мультимедийной системы для автомобилей ► 10.07 → Глава
- Расположение выводов многоконтактных штекерных разъемов на блоке управления мультимедийной системы для автомобилей 11.07 ► → Глава
2 - Блок управления с дисплеем магнитолы и системы навигации -J503- или магнитолы -R-
- На автомобилях 11.07 обращать внимание на ► особенности мультимедийной системы RSE → Глава
3 - Монитор 1 для мультимедийной системы -Y22-
- установлен в потолочной консоли
- снятие и установка, → Глава
4 - Панель управления мультимедиа -E380-
- установлена в центральной консоли сзади
- с дополнительными гнёздами для входа AUX и подключения наушников
- снятие и установка, → Глава
5 - пульт дистанционного управления
- с питанием от двух батарей 1,5 вольт, тип „AA“
- замена батареек, → Глава
6 - Наушники справа -R124- и наушники слева -R123-
7 - DVD-проигрыватель -R129-
- встроен в отсек для хранения в центральной консоли
- снятие и установка, → Глава

[attachment=0:ca4gw1lj]N91-10332.png[/attachment:ca4gw1lj]

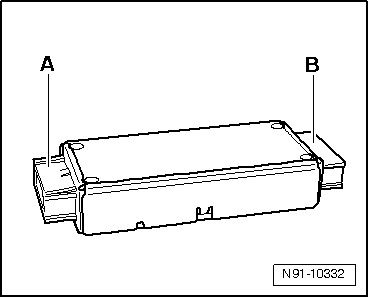

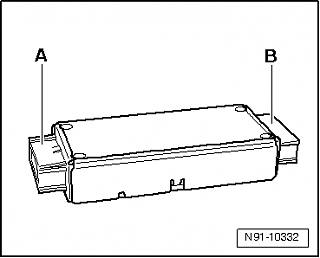

[spoiler=Расположение выводов многоконтактных штекерных разъемов на блоке управления мультимедийной системы для автомобилей ► 10.07:ca4gw1lj]Многоконтактное соединение -A-, цвет зелёный
1 - DVD-проигрыватель, электропитание, клемма 30
2 - напряжение включения для DVD-проигрывателя от магнитолы
3 - управляющий интерфейс ИК-сигнала DVD-проигрывателя
4 - DVD-проигрыватель, видеосигнал, минус
5 - DVD-проигрыватель, видеосигнал, плюс
6 - монитор, ИК-сигнал
7 - монитор, видеосигнал, минус
8 - монитор, видеосигнал, плюс
9 - монитор, минус
10 - Не задействована
11 - Не задействована
12 - Не задействована
13 - Не задействована
14 - DVD-проигрыватель, минус
15 - блок управления мультимедиа, входной сигнал терморезистора с DVD-проигрывателя
16 - DVD-проигрыватель, аудиосигнал, минус
17 - DVD-проигрыватель, аудиосигнал, плюс, правый
18 - DVD-проигрыватель, аудиосигнал, плюс, левый
19 - монитор, напряжение включения
20 - монитор, протокол RXD
21 - монитор, протокол RXD
22 - монитор, электропитание, клемма 30
23 - Не задействована
24 - Не задействована
25 - Не задействована
26 - Не задействована
Многоконтактное соединение -B-, цвет чёрный
1 - электропитание, клемма 30
2 - напряжение включения, плюс
3 - вход данных с магнитолы
4 - выход аудиосигнала, правый, плюс
5 - выход аудиосигнала, левый, плюс
6 - выход аудиосигнала, минус
7 - вход аудиосигнала, минус
8 - вход видеосигнала, плюс
9 - вход видеосигнала, минус
10 - включение панели управления, вход
11 - панель управления, регулятор „UP“, вход
12 - панель управления, регулятор „Down“, вход
13 - панель управления, минус
14 - минус, клемма 31
15 - магнитола, CLK Out (протокол данных)
16 - магнитола, выход данных
17 - магнитола, аудиосигнал, масса
18 - панель управления, выход аудиосигнала, правый
19 - панель управления, выход аудиосигнала, левый
20 - панель управления, вход аудиосигнала, правый
21 - панель управления, вход аудиосигнала, левый
22 - панель управления, управляющий выход EIN(вкл)/AUS(выкл) и выбор источника
23 - панель управления, управляющий выход EIN(вкл)/AUS(выкл) и выбор источника
24 - панель управления, управляющий выход EIN(вкл)/AUS(выкл) и выбор источника
25 - Не задействована
26 - панель управления, электропитание, плюс[/spoiler:ca4gw1lj]

Сообщение от Allex

[spoiler=Расположение выводов многоконтактных штекерных разъемов на блоке управления мультимедийной системы для автомобилей [/spoiler]

спасибо огромное

эх, мне бы эту инфу да вчера вечером
разобрал монитор, нарисовал схемку, отдельно пробросил провод на TID-7501
все работает
тока изображение на штатном мониторе за 1000$ (по экзисту) хуже чем на китайце
я ожидал большего

зы. по теме
может есть код "Панель управления мультимедиа -E380-"
я бы докупил, а то пока там дыра

To kvas

спасибо большое.

млин, чего ж оно все такое не дешевое (

Сообщение от kvas

спасибо большое.

млин, чего ж оно все такое не дешевое (

потому и скомуниздили :mrgreen:

Сообщение от Santuzza

потому и скомуниздили :mrgreen:

только фиг они все это без блока управления и соединительных проводов соберут.
впарят кому-нибудь за копейки или будет валяться без дела

Добрый день! Прошу помочь в коде дворников передних и заднего для моей машинки VIN WVGZZZ1TZ7W068310. Заранее очень благодарен!

Здравствуйте!
Будьте добры, подскажите код на боковое левое заднее стекло (которое в кузове, за задней дверью).
Стекло зеленоватое, без антенны.
VIN-код: WVGZZZ1TZ9W032695
Заранее благодарю!

Алекс Николаевич, ну уж, дворники то не найти! кнопка поиск.
viewtopic.php?f=5&t=1343&hilit=%D0%B4%D0%B2%D0%BE% D1%80%D0%BD%D0%B8%D0%BA%D0%B8&start=30
Пару, тройку страниц можно осилить.
