Освещение салона

Сообщение от Pringles

ничего не изменилось. Света нет на потолке (и в бардачке, и подсветки прикуривателя) по-прежнему.

Любопытная ситуация..., Стоит отметить что все озвученные потребители питание получают от J519 и каждый по своему проводу...
Метод тыка указал что J519 не причём, какбЭ, но запитывает все эти лампочки так-да, он а значит.
Где-то коротнуло на массу и защита отключила часть потребителей сидящих на этой общей цепи, Тут только отключая по одному непосредственно от J519
Как вариант

Сообщение от Pringles

Подкинул 644 реле, заработал прикуриватель, розетки и задний дворник. Свет на потолке и в бардачке не заработал.

Когда менял BCM (обратно поставил свой родной), воткнул и своё старое 644 реле. Прикуриватель, розетки и задний дворник работают с ним как ни в чём не бывало. А вот свет на потолке, подсветка бардачка и прикуривателя, к сожалению, нет.

Сообщение от Pringles

А вот свет на потолке, подсветка бардачка и прикуривателя,

Вася хоть что-то говорит?....
Прикуриватель, он вместе с габаритами...

Сообщение от yuraf

Вася хоть что-то говорит?....
Прикуриватель, он вместе с габаритами...

Всё та же ошибка, что и до замены реле и ВСМ:
00059: Клемма 30 Освещение салона
011 - Обрыв цепи - Периодически.
Сбрасывается и появляется снова, если открыть дверь.

Сообщение от yuraf

Прикуриватель, он вместе с габаритами

В одной машине установлены? Совершенно разные цепи. Габариты можно оставить включенными на ночь, прикуриватель и розетки отключаются реле при выключении зажигания.

Сообщение от yuraf

Вася хоть что-то говорит?

Наружное освещение контролируется, внутреннее нет.

Сообщение от Pringles

свет на потолке, подсветка бардачка и прикуривателя, к сожалению, нет

Подсветка кнопок переднего плафона освещения есть? Остальная подсветка в салоне работает? Диммируемая подсветка отдельно от освещения салона. Брать мультиметр и прозванивать с блока ВСМ до каждого потребителя. В 2012 году схемы три раза менялись, до мая и после ноября. Схемы есть?

- - - Добавлено - - -

Сообщение от Pringles

00059: Клемма 30 Освещение салона

00059 - Terminal 30 for Interior Lighting: Electrical Fault in Circuit
Possible Symptoms

Interior Light nor working

Possible Causes

Fuse(s) faulty

Possible Solutions

Check Fuse(s)

Special Notes

When found in VW Golf (1K) or similar:
Check Fuse(s) in Dash Board and Electronic Box (Engine Compartment)
Check bolted Power Connections in Electronic Box (Engine Compartment)
Check Wiring/Connectors from/to Central Electronics Control Module
Check Power Supply Relais for Terminal 30 (J317)

Проверяйте предохранители.

Сообщение от Pringles

00059: Клемма 30 Освещение салона

Так и думал... Варианты:
Вероятно
Что-то недоглядели и замкнута на землю плюсовая цепь от BCM(J519) к лампочкам салона, обычно в самих плафонах или рядом..
Маловероятно но хз
Вариант с проверкой BCM(подоткнуть другой) был неудачный ввиду наличия тех-же косяков на подменном блоке

Нужно понимать что "клемма30" появляется в блок J519 через один всего предохранитель находящийся в блоке моторного отсека, а дальше уже через электронные ключи BCM lделится на линии и к потребителям уже... Ключи умеют мерять ток и аварийно отключаться (вот и 00059)

Сообщение от alex64

Подсветка кнопок переднего плафона освещения есть? Остальная подсветка в салоне работает?

Подсветка кнопок на плафоне есть. Она не работает. Остальные кнопки в салоне (подсветка стеклоподъёмников, климата и т.п.) работают/подсвечены.
В-общем, получается, что на потолке ничего не работает, в т.ч. подсветка зеркал в солнцезащитных козырьках

Сообщение от alex64

Схемы есть?

Нет.
----------------------------------

Подскажите, по-возможности, какой провод в переднем плафоне за что отвечает?

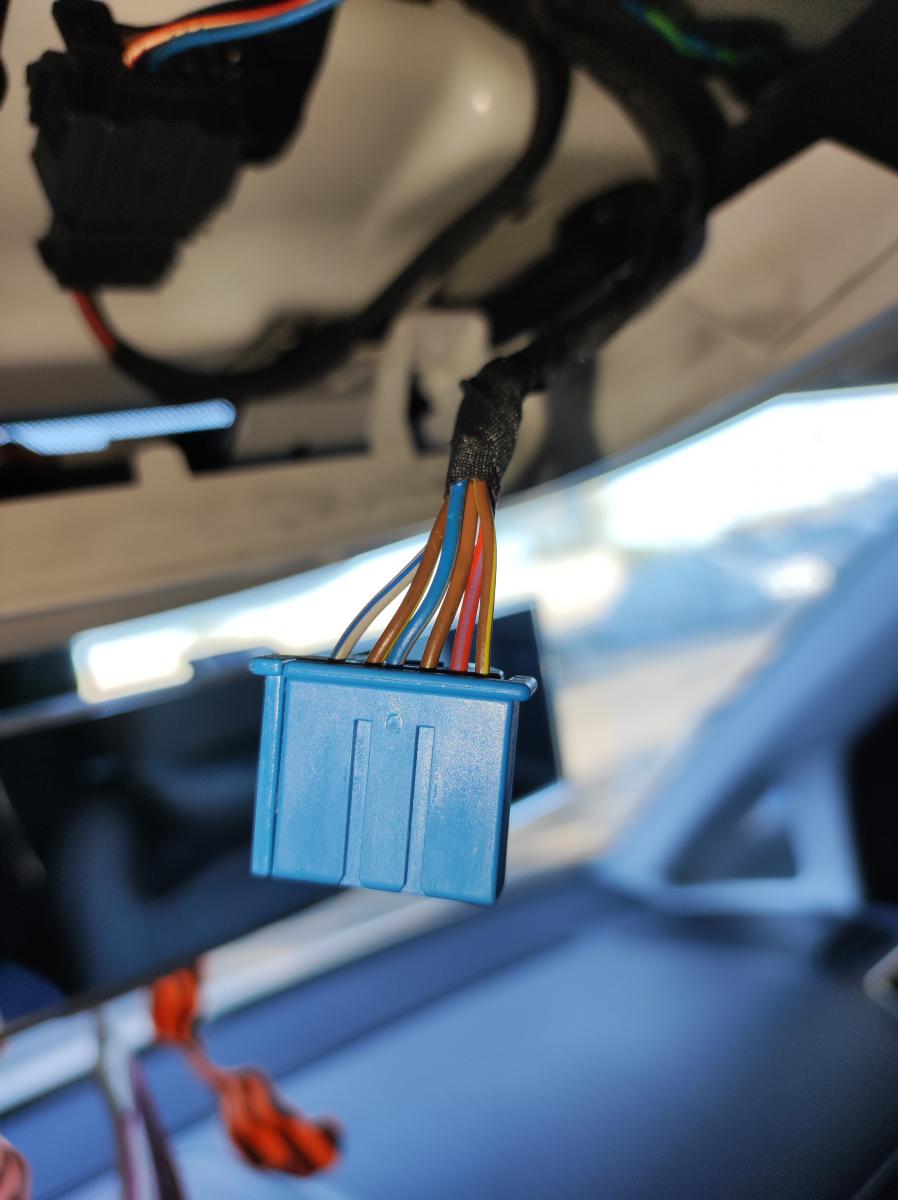

Плафон вот такой:


- - - Добавлено - - -

Сообщение от yuraf

Так и думал...

Эту ошибку я сразу обозначил (пост #33).

Сообщение от yuraf

замкнута на землю плюсовая цепь от BCM(J519) к лампочкам салона, обычно в самих плафонах или рядом..

Все пути ведут к переднему плафону. Буду его ковырять.

Сообщение от yuraf

Нужно понимать что "клемма30" появляется в блок J519 через один всего предохранитель находящийся в блоке моторного отсека

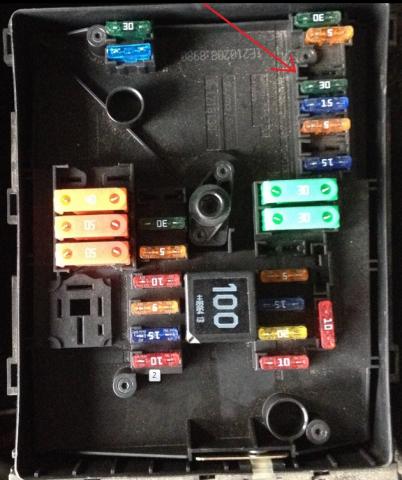

Если имеется ввиду вот этот предохранитель, как на 1Т2, то у меня его нет и не было.

Сообщение от Pringles

Если имеется ввиду вот этот предохранитель, как на 1Т2, то у меня его нет и не было.

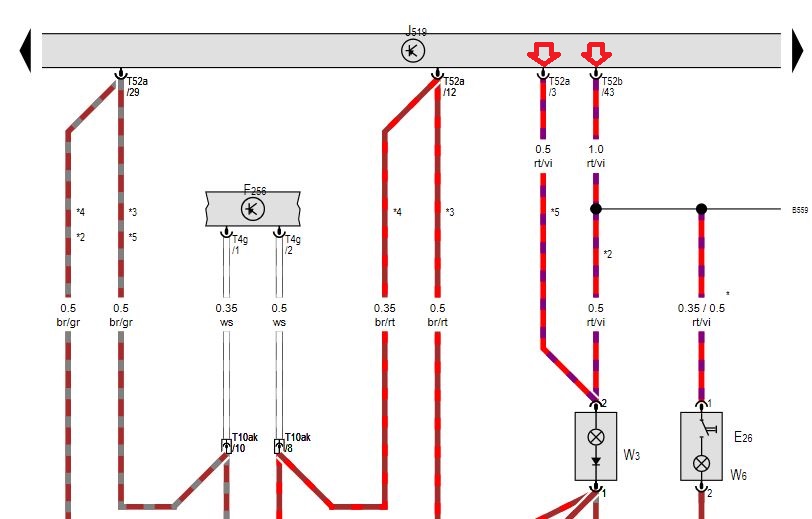

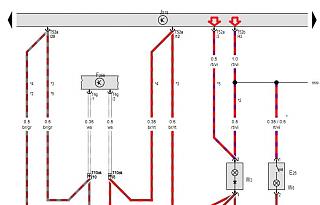

На BCM идут два предохранителя, на картинке самый верхний слева, и правый большой нижний

- - - Добавлено - - -

Сообщение от Pringles

Подскажите, по-возможности, какой провод в переднем плафоне за что отвечает?

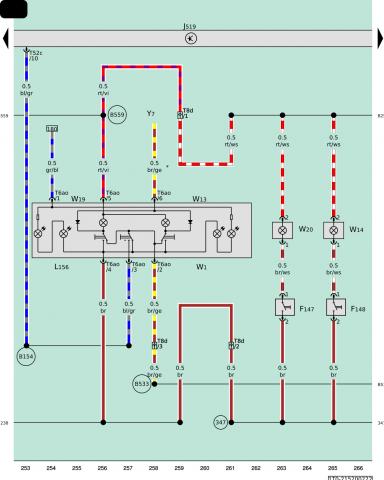

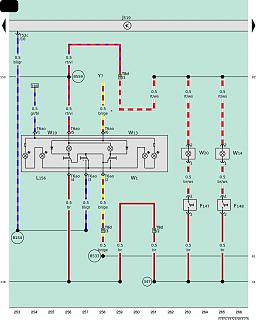

Вот

Сообщение от Pringles

Подскажите, по-возможности, какой провод в переднем плафоне за что отвечает?

1 Подсветка кнопок
2 Масса к задним плафонам при открытии двери
3 Масса к блоку при открытии двери
4 Масса
5 Плюс от блока
6 Коммутируемая масса к зеркалу

Сообщение от alex64

Проверяйте предохранители.

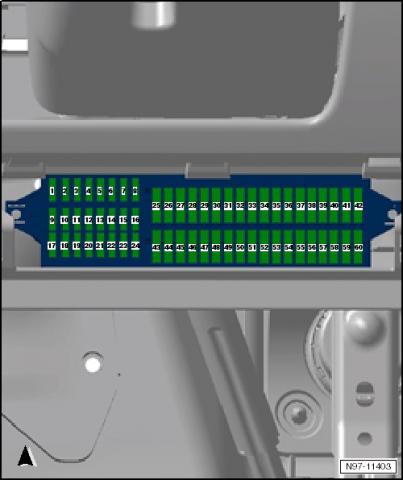

В-общем, я слепой балбес. Не заметил сгоревший предохранитель. Мультиметром он легко нашёлся. По этой картинке - #23.

Большое спасибо за помощь!
