ЗАДНИЕ СИДЕНЬЯ, ИЗМЕНЕНИЕ УГЛА, Фотоотчёт.

У меня есть вопрос - для увеличения прочности данной конструкции, может быть, имеет смысл уменьшить длину паза с 45 до 40 мм (на чертеже в посте 60), таким образом верхняя часть штатной оси будет за подлицо с кромкой этого паза. Позволит ли этот размер защелкиваться креслу?

конструкция прочна, деталь звучит как камертон

Да тут можно уже на поток пускать...

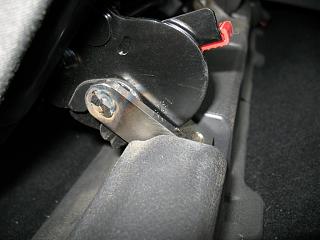

Сегодня забрал посылку и уже поставил. Михаилу wimial и anton_ большое спасибо! Сидеть, безусловно, стало гораздо комфортнее. При установке, вернее после нее, возникли небольшие трудности с защелкиванием задних нижних замков. Причина, на мой взгляд, в коротком расстоянии между осью штифта и нижним краем выборки, куда заходит передний замок сидения. Туда бы не мешало добавить 1..1,5 мм. Объясню. На фото видно, что закругление замка имеет неправильную форму и при опускании сидения она упирается в нижний край. Лично у меня получилось так, что при застегивании задние замки сидений не попадали на белые стержни, на которых они защелкиваются, своим центром и в результате этого они не застегивались. Я уже и давил на сидения руками, и опускал с небольшой высоты в расчете на то, они защелкнутся под своим весом. И только когда я решил это пока оставить так (было мало времени на окончательную доводку) и просто сел на сидение для сравнения со старым вариантом, тут-то задний замок и защелкнулся под моим весом. Сидение, спору нет, сидит крепко. Отстегивать я уже не стал, завтра попробую. А вот если бы упомянутое расстояние было бы побольше, само крепление подалось бы вперед на передних белых стержнях и задние замки четко бы попали бы на свое место и легко защелкнулись. Как вариант доработки - взять болгарку и снять пару миллиметров с этих закруглений на передних замках сидений. Но это моя ситуация и моя точка зрения. А ребятам респект и еще раз

Buddy, странно, у меня все сразу стало на свои места и защелкнулось

Может я что-то сделал неправильно?

Может головками болтов наружу надо?

morok, ну да, на фото поставил шляпками болтов к передним сидениям

http://www.touran-club.ru/f/tuning/1...fotootchet/p14

а... понял, поставьте проставку вертикально, а не под углом, тогда она защелкнится нормально

Какую проставку? В смысле сам шарнир? Если речь про него, то я именно это и пытался сделать, но вот то самое закругление и не дает это сделать, при опускании сидения оно тянет сам шарнир за собой и вся конструкция встает в вертикальное положение.
