Установка камеры заднего вида

Под китайскую ручку пилить, вроде не надо. Она меньше.

Там пилить не надо. Ручка у нашего бусика 11 см, моя камера встала как родная, но есть камеры в ручку размером короче. Будьте бдительны! А по цене, да, eremeich прав. Блок стоил как две камеры
А прошивать нужно, ибо голова по умолчанию не видит камеры. Сделано это для того, чтобы при включении заднего хода, если у вас не камеры, не включался черный экран.

Сегодня установил камеру (китайскую) на монитор в зеркало салонное заднего вида. Результат конечно радует, но честно говоря пришлось очень хорошо помучаться с разборкой салона, с протяжкой проводом в заднюю дверь и конечно не обошлось без поломанных клипс. Знал бы, что все так непросто будет, может быть и не решился. Сейчас уже думаю стоит ли ставить парктроник, хотя вся проводка уже проведена (питание, реле и т.д.). Про передний парктроник идею уже забросил)).

Сообщение от SkayHowk

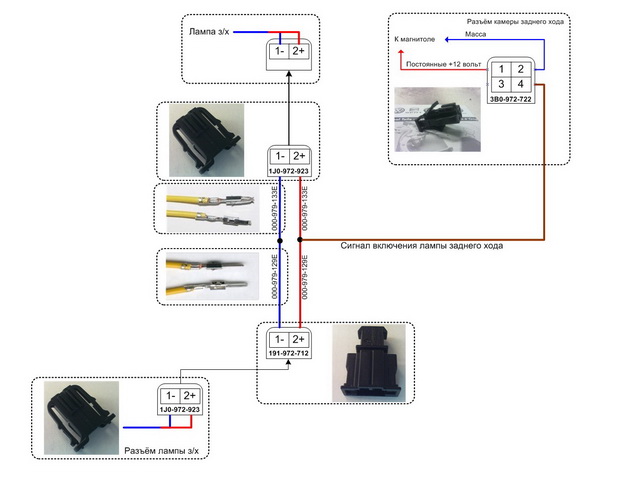

Всем спасибо! Камеру запустил! Проблема была в подключении питания камеры! Данная схема подключения мне не подходит! Правильный вариант Коричневый "Масса" Синий "управляющий"Вложение 25877

Попробовал оба варианта, что то н чего не происходит при включении заднего хода.

Подскажите, пожалуйста, что не так?


Галочку о наличии камеры поставил

-------------------------------------------------------------------------------
Адрес 19: Диагностический интерфейс шин данных Label: 1K0-907-530-V2.clb
Part No SW: 1K0 907 530 K HW: 1K0 907 951
Компонент: J533__Gateway H04 0021
Ревизия: H04 02 Серийный номер: 270307F1001835
Кодировка: 3F3F03C807108002
Мастерская #: WSC 12345 123 45725
VCID: 2F66EFA5BE35934064-807A

3 Найдены неисправности:
01300 - Блок управления системой навигации с CD-ROM приводом(J401)
004 - Нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00110100
Приоритет неисправности: 2
Частота появления ошибки: 10
Индекс забывания: 156
Пробег: 153731 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:37:51

01304 - Магнитола
004 - Нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00110100
Приоритет неисправности: 2
Частота появления ошибки: 10
Индекс забывания: 156
Пробег: 153731 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:37:51

02873 - Блок управления камеры заднего вида (J772)
004 - Нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 119
Пробег: 154660 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 12:24:54
-------------------------------------------------------------------------------
Адрес 37: Навигационная система (J0506) Label: 1T0-035-680.clb
Part No SW: 1T0 035 680 D HW: 1T0 035 680 B
Компонент: RNS-MID H11 4020
Ревизия: AB001001 Серийный номер: VWZ6Z7L9181084
Кодировка: 000004400400000200
Мастерская #: WSC 00028 028 00001
VCID: 2F66EFA57E35934064-807A

3 Найдены неисправности:
00821 - Радиоантенна 2
011 - Обрыв цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101011
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 159
Пробег: 154656 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:49:59

01305 - Шина данных информационно-командной системы Infotainment
014 - Неисправен - Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 5
Частота появления ошибки: 3
Индекс забывания: 157
Пробег: 153749 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 15:58:29

02873 - Блок управления камеры заднего вида (J772)
004 - Нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 119
Пробег: 154660 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 12:24:54

-------------------------------------------------------------------------------
Адрес 56: Магнитола (J0506) Label: 1T0-035-680.clb
Part No SW: 1T0 035 680 D HW: 1T0 035 680 B
Компонент: RNS-MID H11 4020
Ревизия: AB001001 Серийный номер: VWZ6Z7L9181084
Кодировка: 000004400400000200
Мастерская #: WSC 00028 028 00001
VCID: 2F66EFA57E35934064-807A

3 Найдены неисправности:
00821 - Радиоантенна 2
011 - Обрыв цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101011
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 159
Пробег: 154656 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:49:59

01305 - Шина данных информационно-командной системы Infotainment
014 - Неисправен - Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 5
Частота появления ошибки: 3
Индекс забывания: 157
Пробег: 153749 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 15:58:29

02873 - Блок управления камеры заднего вида (J772)
004 - Нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 119
Пробег: 154660 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 12:24:54


-------------------------------------------------------------------------------


Как то вот так

Сообщение от ckat

Попробовал оба варианта, что то н чего не происходит при включении заднего хода.

Подскажите, пожалуйста, что не так?


Галочку о наличии камеры поставил

-------------------------------------------------------------------------------
Адрес 19: Диагностический интерфейс шин данных Label: 1K0-907-530-V2.clb
Part No SW: 1K0 907 530 K HW: 1K0 907 951
Компонент: J533__Gateway H04 0021
Ревизия: H04 02 Серийный номер: 270307F1001835
Кодировка: 3F3F03C807108002
Мастерская #: WSC 12345 123 45725
VCID: 2F66EFA5BE35934064-807A

3 Найдены неисправности:
01300 - Блок управления системой навигации с CD-ROM приводом(J401)
004 - Нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00110100
Приоритет неисправности: 2
Частота появления ошибки: 10
Индекс забывания: 156
Пробег: 153731 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:37:51

01304 - Магнитола
004 - Нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00110100
Приоритет неисправности: 2
Частота появления ошибки: 10
Индекс забывания: 156
Пробег: 153731 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:37:51

02873 - Блок управления камеры заднего вида (J772)
004 - Нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 119
Пробег: 154660 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 12:24:54
-------------------------------------------------------------------------------
Адрес 37: Навигационная система (J0506) Label: 1T0-035-680.clb
Part No SW: 1T0 035 680 D HW: 1T0 035 680 B
Компонент: RNS-MID H11 4020
Ревизия: AB001001 Серийный номер: VWZ6Z7L9181084
Кодировка: 000004400400000200
Мастерская #: WSC 00028 028 00001
VCID: 2F66EFA57E35934064-807A

3 Найдены неисправности:
00821 - Радиоантенна 2
011 - Обрыв цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101011
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 159
Пробег: 154656 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:49:59

01305 - Шина данных информационно-командной системы Infotainment
014 - Неисправен - Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 5
Частота появления ошибки: 3
Индекс забывания: 157
Пробег: 153749 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 15:58:29

02873 - Блок управления камеры заднего вида (J772)
004 - Нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 119
Пробег: 154660 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 12:24:54

-------------------------------------------------------------------------------
Адрес 56: Магнитола (J0506) Label: 1T0-035-680.clb
Part No SW: 1T0 035 680 D HW: 1T0 035 680 B
Компонент: RNS-MID H11 4020
Ревизия: AB001001 Серийный номер: VWZ6Z7L9181084
Кодировка: 000004400400000200
Мастерская #: WSC 00028 028 00001
VCID: 2F66EFA57E35934064-807A

3 Найдены неисправности:
00821 - Радиоантенна 2
011 - Обрыв цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101011
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 159
Пробег: 154656 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 11:49:59

01305 - Шина данных информационно-командной системы Infotainment
014 - Неисправен - Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 5
Частота появления ошибки: 3
Индекс забывания: 157
Пробег: 153749 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 15:58:29

02873 - Блок управления камеры заднего вида (J772)
004 - Нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 119
Пробег: 154660 km
Отсчет времени: 0
Дата: 2000.00.00
Время: 12:24:54


-------------------------------------------------------------------------------


Как то вот так

зачем вы включили камеру с тракторией? блок 6с ...
надо в магнитоле поставить галочку что камера установлена и блоке парктроника если они имеются и все!

Спасибо большое
Всё заработало

Собрался поставить оригинальную камеру заднего вида без траекторий.
Позвонил продающим и устанавливающим допы для VW. Услышал от них такую интересную информацию, что камера, та что идет в комплекте без траекторий, хуже по качеству картинки, и вообще со временем начинает запотевать.
Может кто из пользователей камеры без траектории подтвердить эти слова, или это желание продавцов продать более дорогой комплект.

Сообщение от Jeff

без траекторий, хуже по качеству картинки,

да это так. видео блок с траекториями, приводящий к удорожания комплекта, а также сложность установки (требуется юстировка изображения) в тренде цена за качество.

я на блок с траекториями не решился и в общем-то не жалею. Коллега поставил с траекториями на Тигу - да, изо лучше, но не принципиально. и так всё везде видно! к искажениям быстро привыкаешь.

Сообщение от Jeff

со временем начинает запотевать.

это каг? 2 зимы - 2 лета полёт нормальный...
пачкаются они одинаково - снаружи конструктив не различается от слова вааще...

Storage, аналогично : не принципиально и не запотевает. Это скорее всего провокация.

Вопрос : эта камера для моего кузова 2011гв подойдет ? http://ru.aliexpress.com/item/Car-Re...581336211.html . Просто машина далеко от меня,не проверить никак.
зы. ГУ не родное, китаец, если это важно.
