Добрый день уважаемые знатоки. Столкнулся со следующей проблеммой: установили ТТС на А6 - 2008. БУ котлом от/для Ауди Q7. При этом котел без проблемм запускается по W-bus с помощью минитаймера, в блоках авто(по ваг-кому) доп. отопитель появился, но по нему висят ошибки, одна из которых: Активирована защита компонентов!!! Ошибки не трутся. На сколько я знаю, мозги от вебасто для Ауди никогда не страдали компонент протекшеном. ОД говорит, что тоже никогда с этим не сталкивались, но попробовать снять - можно. Результат 50/50. Вопрос- может кто сталкивался с такой проблемой и подскажет более простые решения, чем попытки ОД???

Сообщение от awn55

всё не мог загрузить схему, продолжаю, сначала собрали схему без нижнего электролита на 1000 м.ф., схема заработала, но не понравилось, что свето - диод также моргает, как импуль, примерно 2 раза в секунжу, не понравилось, поэтому стали подбирать ёмкость для сглаживания импульса, остановились на 1000 м.ф., на 470, у меня всё равно немного по маргивало, не нравится немного другое. слышу как котёл загудел, а диод всё не горит, загорается примерно после 30 секунд, пока не подзарядится электролититк. пока остановились так, может будут подсказки, как сделать лучше?
так, что ещё забыл? установить свето диод решил там, где расположена кнопка ESP, внизу у

Что мешает поставить 12 вольтовый светодиод в параллель с топл. насосом. Будет моргать с частотой работы насоса из чего можно делать выводы о режиме работы отопителя.
Хотя не понятно зачем это вам? Отопитель должен работать, а если нет то проще считать ошибки...

Сообщение от atolchev

Что мешает поставить 12 вольтовый светодиод в параллель с топл. насосом. Будет моргать с частотой работы насоса из чего можно делать выводы о режиме работы отопителя.
Хотя не понятно зачем это вам? Отопитель должен работать, а если нет то проще считать ошибки...

так я же писал, там нет 12в. меряли , от 1.5 до 2.5 в. при работе насоса импульсы и свето диод не моргает даже.

Сообщение от awn55

так я же писал, там нет 12в. меряли , от 1.5 до 2.5 в. при работе насоса импульсы и свето диод не моргает даже.

Такого не может быть, импульсы должны быть амплитудой 11-12 вольт, там меняется не напряжение, а время импульса. Мерить нужно не тестором, а осцилографом.
Возможно светодиод не правильно подсоединяли у светодиода есть и плюс и минус.
А вообще я думаю лучше не к дозатору подключить, а помпе ОЖ.

awn55, "+" электролита подключи к катоду диода, это как-то традиционнее для RC-цепей и импульсов. Номиналы резисторов, тех, которые на входе схемы, можно уменьшить вдвое и поменять местами.

alex77, думаешь там ширина импульсов меняется? С какой целью? Для изменения мощности котла?
Наверное, с этим лучше к барс27.

Сообщение от alex77

Такого не может быть, импульсы должны быть амплитудой 11-12 вольт, там меняется не напряжение, а время импульса. Мерить нужно не тестором, а осцилографом.
Возможно светодиод не правильно подсоединяли у светодиода есть и плюс и минус.
А вообще я думаю лучше не к дозатору подключить, а помпе ОЖ.

думали про помпу, она у мен почему то всегда в работе, стоит завести двигатель - начинает работать) у меня по этому вопрос, почему, даже когда котёл и не должен работать и не работает, и летом тоже, поэтому на лето вынимал предохранитель котла, светодиод пробывали подключать по разному, не загорался без той сжемы, что раньше выложил. ещё по помпе, может у меня какя то ошибка? с ней было бы всё проще, там даже простая лампочка загорается и монтаж проще сделать.

[QUOTE=wetrydgy;318191]awn55, "+" электролита подключи к катоду диода, это как-то традиционнее для RC-цепей и импульсов. Номиналы резисторов, тех, которые на входе схемы, можно уменьшить вдвое и поменять местами.

я и начал эту тему, что бы услышать советы, делал не сам и мало что в этом понимаю, схему перечертил и выложил в надежде на грамотные подсказки ( это я по поводу + на электролит ) но трудно что то выяснять, если сам не понимаешь, но вопрос задам.
и ещё не нравится, долго, через 30 секунд начинает загораться свето диод, после запуска котла, может злектролит слишком большой 1000 м.ф., но пробывал ставить на 470 м.ф., тогда он уже мигает как насос ( примерно 2 раза в секунду ), тоже не в кайф, ночью думаю будет раздражать

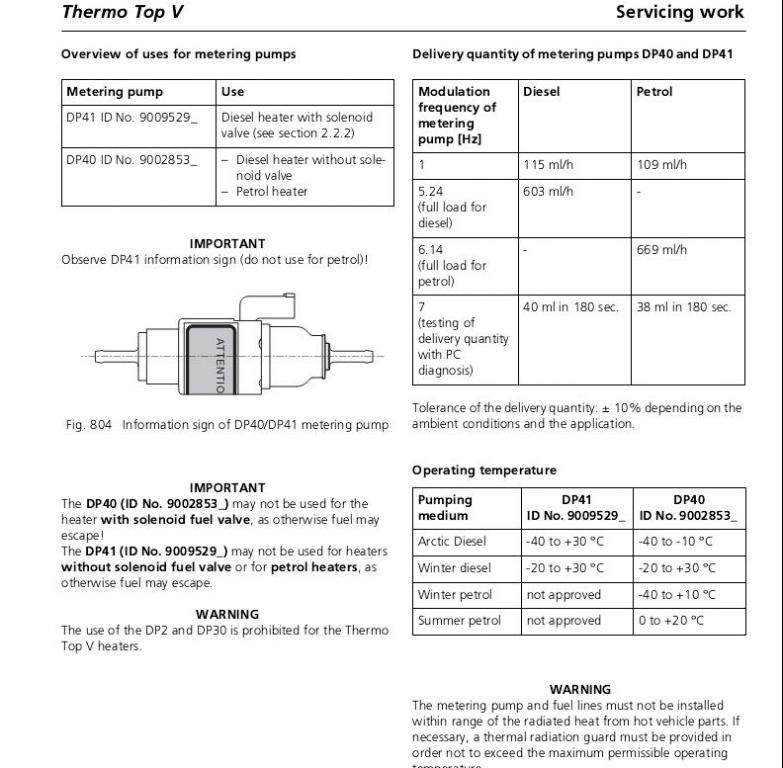

wetrydgy,Барс 27 уже выкладывал вот этот документ.
Смотрим внимательно там написано "Frequency Hz" - частота в герцах, а не в вольтах.
В программе для диагностики Webasto в шкале дозатора тоже стоят герцы.
Внутри дозатора стоит электромагнит, а не двигатель.
awn55 Что то у тебя с котлом не то, не должен постоянно работать, особенно летом.
Диагностировать, разбираться в проблеме, ремонтировать.
Не утверждаю, но кажется на 8 пиновом разъёме на контакте"1" появляется "+" когда котёл работает.

ну по этой таблицы я ничего не понял ( какие то ml/h , температура ) да я и не спорю надо было мерять не вольт метром а осцилографом, но и меня задача была подключить свето диод и вывести в салон для визуального контроля котла, куда не важно. от помпы О.Ж. не получается, она у меня всегда в работе, даже если котёл не в работе. ещё думаю, может от вентилятора самого котла, но туда не очень хочется лезть, бампер снимать, да и как там ещё подвяжешься

Насос-дозатор 12-ти вольтовый, ну и импульсы должны быть с таким же напряжением. В герцах измеряется частота этих импульсов. На 8-ом пине появляется + при достижении температуры включения вентилятора салоннного отопителя.
