На какую машину? Бензин, дизель, комплектация. А так все есть в Эльзе.Сообщение от Димасик
42поблагодарили На какую машину? Бензин, дизель, комплектация. А так все есть в Эльзе.
Туран 1.4 TSI DSG Highline 2013 г.в.
Расположение предохранителей (SB) в коммутационном блоке Low, с ноября 2012 года
Номер Обозначение на схемах электрооборудования Номинальная величина Функция/узел Клемма
F1 - Предохранитель 1 в блоке предохранителей B - SB1- - - не используется -
F2 - Предохранитель 2 в блоке предохранителей В -SB2- 30 A - Блок Mechatronik КП DSG -J743- , КП 0АМ 30a
F3 - Предохранитель 3 в блоке предохранителей B -SB3- 5 A - Блок управления бортовой сети -J519- 30a
- Блок управления для контроля аккумуляторной батареи -J367- 30a
F4 - Предохранитель 4 в блоке предохранителей B -SB4- 30 A - Блок управления ABS - J104- 30a
F5 - Предохранитель 5 в блоке предохранителей B -SB5- 15 A - Блок Mechatronik КП DSG - J743- -
F6 - Предохранитель 6 на блоке предохранителей B -SB6- 5 A - Блок управления комбинации приборов -J285- 30a
Блок управления рулевой колонки -J527- , а/м без системы Старт-стоп
F7 - Предохранитель 7 в блоке предохранителей В -SB7- 40 A - Реле питания кл. 15 - J329- 30a
Реле электропитания клеммы 50 - J682-
Реле стартера 1 -J906-
Блок предохранителей C -SC--SC9 - SC16, SC25, SC27-
Реле 2 электропитания клеммы 15 - J681-
F8 - Предохранитель 8 в блоке предохранителей B -SB8- 15 A - Блок управления с дисплеем радионавигационной системы - J503- 30a
- Головное устройство - R-
- Блок управления электроники управления мобильного телефона -J412-
Стабилизатор напряжения - J532-
F9 - Предохранитель 9 в блоке предохранителей В -SB9- 5 A - Блок управления электроники управления мобильного телефона -J412- 30a
F10 - Предохранитель 10 в блоке предохранителей В - SB10- 10A - Реле питания клеммы 30 -J317- , дизельный двигатель 30a
Реле питания клеммы 30 -J317- , бензиновый двигатель
Блок управления двигателя - J623-
F11 - Предохранитель 11 в блоке предохранителей В - SB11- 30 A - Блок управления дополнительного отопителя - J364- 30a
F12 - Предохранитель 12 в блоке предохранителей В - SB12- 5 A - Диагностический интерфейс шин данных - J533- 30a
F13 - Предохранитель 13 в блоке предохранителей В - SB13- 15 A - Блок управления двигателя -J623- бензиновый двигатель 87a
30 A - Блок управления двигателя -J623- дизельный двигатель
F14 - Предохранитель 14 в блоке предохранителей В - SB14- 20 A - Регулятор давления топлива -N276- 87a
Клапан дозирования топлива - N290-
Катушка зажигания - N152-
Катушка зажигания 1 с выходным каскадом - N70-
Катушка зажигания 2 с выходным каскадом - N127-
Катушка зажигания 3 с выходным каскадом - N291-
Катушка зажигания 4 с выходным каскадом - N292-
F15 - Предохранитель 15 в блоке предохранителей B - SB15- 10A - Нагревательный элемент лямбда-зонда - Z19- 87a
Нагревательный элемент лямбда-зонда 1 после катализатора -Z29-
Лямбда-зонд -G39-
Лямбда-зонд после катализатора -G130-
5 A - Реле топливного насоса -J17-
Блок управления свечей накаливания - J179-
Реле электрического топливного насоса 2 - J49-
F16 - Предохранитель 16 в блоке предохранителей B - SB16- 30 A - Блок управления бортовой сети -J519- 30a
F17 - Предохранитель 17 в блоке предохранителей B - SB17- 15 A - Реле двухтонового звукового сигнала - J4- 30a
Высокочастотный звуковой сигнал - H2-
Низкочастотный звуковой сигнал - H7-
F18 - Предохранитель 18 в блоке предохранителей B - SB18- 30 A - Усилитель - R12- 30a
-Спецавтомобили-
F19 - Предохранитель 19 в блоке предохранителей B - SB19- 30 A - Блок управления электродвигателя стеклоочистителя -J400- 30a
Двигатель стеклоочистителя со стороны водителя -V216-
F20 - Предохранитель 20 в блоке предохранителей B - SB20- 10A - Циркуляционный насос ОЖ - V50- 30a
F21 - Предохранитель 21 в блоке предохранителей B -SB21- 10A - Электромагнитная муфта приводного нагнетателя -N421- 87a
Нагревательный элемент лямбда-зонда - Z19-
Реле запорных газовых клапанов -J908- , CDGA
F22 - Предохранитель 22 в блоке предохранителей B - SB22- 5 A - Датчик педали тормоза -F47- 87a
Датчик положения педали сцепления - G476-
Клапан высокого давления для работы на газе - N372- , CDGA
F23 - Предохранитель 23 в блоке предохранителей B - SB23- 15 A - Регулятор давления топлива -N276- 87a
10A - Электромагнитный клапан ограничения давления наддува - N75-
Переключающий клапан радиатора системы рециркуляции ОГ - N345-
Расходомер воздуха - G70-
F24 - Предохранитель 24 в блоке предохранителей B - SB24- 10A - Насос 2 циркуляции охлаждающей жидкости - V178- 87a
Электромагнитный клапан 1 адсорбера - N80-
Клапан регулирования ОЖ -N515-
Блок управления вентилятора радиатора - J293 -
Реле дополнительного насоса системы охлаждения -J496-
Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-
Клапан рециркуляции наддувочного воздуха - N249-
Электромагнитный клапан ограничения давления наддува - N75-
F25 - Предохранитель 25 в блоке предохранителей B - SB25- 40 A - Блок управления ABS - J104- 30a
F26 - Предохранитель 26 в блоке предохранителей B - SB26- 30 A - Блок управления бортовой сети -J519- 30a
F27 - Предохранитель 27 в блоке предохранителей B -SB27- 50 A - Блок управления свечей накаливания - J179- 30 A
F28 - Предохранитель 28 в блоке предохранителей B - SB28- - - не используется -
F29 - Предохранитель 29 в блоке предохранителей B - SB29- 30 A - Блок предохранителей C -SC--SC55- /-SC56-(1 30a
20 A Блок управления сдвижного люка - J245-
20 A Блок управления шторки люка -J394-
F30 - Предохранитель 30 в блоке предохранителей В - SB30- 50 A - Реле разгрузки контакта X -J59- , -SC29, SC30; SC31, SC33- 30a
- - - Добавлено - - -

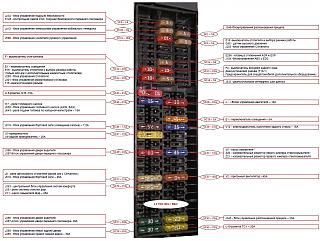

Расположение предохранителей (SC), коммутационный блок Low, с ноября 2012 года
Примечание
С мая 2010 года блок предохранителей C -SC- по техническим причинам может быть установлен развёрнутым на 180°.
Номер Обозначение на схемах электрооборудования Номинальная величина Функция/узел Клемма
F1 - Предохранитель 1 в блоке предохранителей C - SC1- - - не используется -
F2 - Предохранитель 2 в блоке предохранителей C -SC2- - - не используется -
F3 - Предохранитель 3 в блоке предохранителей C -SC3- - - не используется -
F4 - Предохранитель 4 в блоке предохранителей C -SC4- - - не используется -
F5 - Предохранитель 5 в блоке предохранителей C -SC5- - - не используется -
F6 - Предохранитель 6 в блоке предохранителей C -SC6- - - не используется -
F7 - Предохранитель 7 в блоке предохранителей C -SC7- - - не используется -
F8 - Предохранитель 8 в блоке предохранителей C -SC8- - - не используется -
F9 - Предохранитель 9 в блоке предохранителей C -SC9- 10A - Блок управления левой фары -J667- 15a
F10 - Предохранитель 10 в блоке предохранителей C - SC10- 5 A - Реле стартера 2 -J907- 15a
- Реле стартера 1 -J906-
- Стабилизатор напряжения - J532-
Зеркало с таксометром -G511-
- Диагностический интерфейс шин данных - J533-
- Блок управления двигателя - J623-
F11 - Предохранитель 11 в блоке предохранителей C - SC11- 5 A - Блок управления парковочного автопилота -J791- 15a
- Блок управления парковочного ассистента - J446-
F12 - Предохранитель 12 в блоке предохранителей C - SC12- 5 A - Блок управления системы адаптивного освещения и корректора фар -J745- 15a
- Блок управления распознавания прицепа -J345-
- Исполнительный электродвигатель корректора левой фары - V48-
- Исполнительный электродвигатель корректора правой фары -V49-
- Регулятор корректора фар - E102-
- Выключатель стоп-сигналов -F-
- Датчик момента поворота рулевого колеса - G269-
- Блок Mechatronik КП DSG - J743-
- Рычаг селектора -E313-
- Блок управления усилителя рулевого управления - J500-
- Блок управления системы электронного регулирования демпфирования -J250-
- Контрольная лампа режима Старт-стоп -K259-
F13 - Предохранитель 13 в блоке предохранителей C - SC13- 10A - Блок управления правой фары -J668- 15a
F14 - Предохранитель 14 в блоке предохранителей C - SC14- 5 A - Нагревательный резистор системы вентиляции картера двигателя - N79- 15a
- Выключатель фонарей заднего хода - F4-
- Диагностический разъём -U31-
- Блок управления топливного насоса - J538-
- Расходомер воздуха - G70-
F15 - Предохранитель 15 в блоке предохранителей C - SC15- 5 A - Блок управления подушек безопасности -J234- 15a
- Контрольная лампа откл. подушки безопасности переднего пассажира -K145-
F16 - Предохранитель 16 в блоке предохранителей C - SC16- 5 A - Датчик высокого давления - G65- 15a
- Датчик загрязнения воздуха - G238-
- Реле для работы в режиме автономного отопителя - J485-
- Датчик уровня и температуры моторного масла - G266-
- Блок управления комбинации приборов -J285-
- Электрохромное внутреннее зеркало заднего вида -Y7-
Выключатель освещения -E1-
-
F17 - Предохранитель 17 в блоке предохранителей C -SC17- - - не используется 15a
F18 - Предохранитель 18 в блоке предохранителей C - SC18- - - не используется 15a
F19 - Предохранитель 19 в блоке предохранителей C - SC19- - - не используется 15a
F20 - Предохранитель 20 в блоке предохранителей C - SC20- 10A - Камера заднего вида -R189- 30a
- Сирена сигнализации -H12-
- Блок управления бортовой сети -J519-
- Реле двухтонового звукового сигнала - J4-
- Реле обогрева заднего стекла - J9-
- Датчик системы охраны салона -G273-
F21 - Предохранитель 21 в блоке предохранителей C -SC21- 10A - Диагностический разъём -U31- 30a
- Выключатель освещения -E1-
- Устройство приема радиосигнала дополнительного жидкостного отопителя -R149-
- Блок управления Climatronic - J255-
- Датчик дождя и освещённости - G397-
- Блок управления ABS - J104-
- Многофункциональный переключатель - F125-
- Рычаг селектора -E313-
F22 - Предохранитель 22 в блоке предохранителей C - SC22- 10A - Спецавтомобили 30a
F23 - Предохранитель 23 в блоке предохранителей C - SC23- 10A - Блок управления бортовой сети -J519-
F24 - Предохранитель 24 в блоке предохранителей C - SC24- 5 A - Спецавтомобили 30a
Таксометр -G41-
F25 - Предохранитель 25 в блоке предохранителей C - SC25- 5 A - Спецавтомобили 15a
F26 - Предохранитель 26 в блоке предохранителей C - SC26- 10A - Форсунка цилиндра 1 - N30- 15a
- Форсунка цилиндра 2 -N31-
- Форсунка цилиндра 3 -N32-
- Форсунка цилиндра 4 -N33-
F27 - Предохранитель 27 в блоке предохранителей C -SC27- 20 A - Вакуумный насос тормозной системы - V192- 15a
F28 - Предохранитель 28 в блоке предохранителей C - SC28- - Нагревательный резистор левого жиклера омывателя - Z20- 75a
- Нагревательный резистор правого жиклера омывателя - Z21-
- Выключатель заднего противотуманного фонаря - E18-
- Выключатель противотуманных фар - E7-
-
-
- Блок управления бортовой сети -J519-
F29 - Предохранитель 29 в блоке предохранителей C - SC29- 20 A - Электродвигатель очистителя заднего стекла - V12- 75a
- Блок управления бортовой сети -J519-
F30 - Предохранитель 30 в блоке предохранителей C - SC30- 20 A - Розетка 12 В - U5- 75a
- Задний прикуриватель -U9-
- Прикуриватель - U1-
- Дополнительное оборудование
F31 - Предохранитель 31 в блоке предохранителей C - SC31- 5 A - Спецавтомобили 75a
F32 - Предохранитель 32 в блоке предохранителей C - SC32- - - не используется 75a
F33 - Предохранитель 33 в блоке предохранителей C - SC33- 40 A - Реле для работы в режиме автономного отопителя - J485- 75a
- Выключатель отопителя и выбора режима работы - E16-
- Реле приточного вентилятора - J13-
- Блок управления климатической установки - J301-
- Переключатель приточного вентилятора - E9-
Блок управления Climatronic - J255-
F34 - Предохранитель 34 в блоке предохранителей C - SC34- - - не используется -
F35 - Предохранитель 35 в блоке предохранителей C -SC35- - - не используется -
F36 - Предохранитель 36 в блоке предохранителей C - SC36- - - не используется -
F37 - Предохранитель 37 в блоке предохранителей C -SC37- - - не используется -
F38 - Предохранитель 38 в блоке предохранителей C - SC38- - - не используется -
F39 - Предохранитель 39 в блоке предохранителей C - SC39- - - не используется -
F40 - Предохранитель 40 в блоке предохранителей C - SC40- 20 A - Блок управления распознавания прицепа -J345- 30a
F41 - Предохранитель 41 в блоке предохранителей C - SC41- 20 A - Блок управления распознавания прицепа -J345- 30a
F42 - Предохранитель 42 в блоке предохранителей C -SC42- 20 A - Блок управления распознавания прицепа -J345- 30a
F43 - Предохранитель 43 в блоке предохранителей C - SC43- 15 A - Реле топливного насоса -J17- 30a
- Блок управления топливного насоса - J538-
F44 - Предохранитель 44 в блоке предохранителей C - SC44- 40 A - Блок управления приточного вентилятора - J126- 30a
F45 - Предохранитель 45 в блоке предохранителей C - SC45- 25 A - Блок управления бортовой сети -J519- 30a
F46 - Предохранитель 46 в блоке предохранителей C - SC46- 30 A - Блок управления двери водителя -J386- 30a
F47 - Предохранитель 47 в блоке предохранителей C - SC47- 30 A - Блок управления двери переднего пассажира -J387- 30a
F48 - Предохранитель 48 в блоке предохранителей C - SC48- 30 A - Блок управления подогрева сиденья водителя -J131- 30a
- Блок управления подогрева сиденья переднего пассажира -J132-
F49 - Предохранитель 49 в блоке предохранителей C - SC49- 15 A - Блок управления системы электронного регулирования демпфирования -J250- 30a
F50 - Предохранитель 50 в блоке предохранителей C - SC50- 15 A - Розетка для прицепа -U10- -
F51 - Предохранитель 51 в блоке предохранителей C - SC51- 30 A - Блок управления левой задней двери -J388- -
Блок управления правой задней двери -J389-
F52 - Предохранитель 52 в блоке предохранителей C - SC52- 25 A - Реле приточного вентилятора - J13- 30a
Блок управления климатической установки - J301-
F53 - Предохранитель 54 в блоке предохранителей C -SC53- 20 A - Реле системы очистки фар - J39- 30a
F54 - Предохранитель 55 в блоке предохранителей C -SC54- - - не используется -
F55 - Предохранитель 55 в блоке предохранителей C - SC55- - - не используется -
F56 - Предохранитель 56 в блоке предохранителей C - SC56- - - не используется -
F57 - Предохранитель 57 в блоке предохранителей C -SC57- 5 A - Спецавтомобили 30a
- Блок управления комбинации приборов -J285-
- Блок управления рулевой колонки -J527-
F58 - Предохранитель 58 в блоке предохранителей C - SC58- 5 A - Блок управления электроники управления мобильного телефона -J412- 30a
F59 - Предохранитель 59 в блоке предохранителей C - SC59- - - не используется -
F60 - Предохранитель 60 в блоке предохранителей C - SC60- - - не используется -
Перечитал уже кучу вариантов расположения предохранителей, но не могу найти номер предохранителя отвечающего за освещение салона и подсветку прикуривателя на машине 2014 года.
Ткните, пожалуйста, где смотреть
Лампы подключены напрямую на Блок управления бортовой сети J519. Внутренней схемы блока нет. Проверять предохранители на блок.
http://monolith.in.ua/zamena-predohraniteley-vw-caddy/
Вот ещё фрагмент книжки хороший.
Дайте пожалуйста ссылку на статью с предохранителями турана если есть на руском
Блин подскажите, тыкните носом, где именно предохранитель №29
димассс, может поможет
Ваши права
